实习一 遥感影像的预处理.doc

江西师范大学地理与环境学院
实习报告

实习名称
遥感影像的预处理
实习课程
遥感图像处理
姓 名
于丹盈
班级

学 号
0707070087
实习时间

得分

一、实习目的
1. 不同格式的遥感数据的输入输出处理
2. 多波段彩色合成处理
3. 几何校正
4. 镶嵌处理
5. 裁切处理

二、实习内容
1. 几种主要遥感平台的图像
2. 几种遥感数据的输入
3. 合成与输出
4. 遥感图像的镶嵌与裁切
5. 完成实习报告

三、实习方法
在ERDAS软件下实现遥感影像的预处理
四、实习步骤（应附上不同过程中的实习结果，如图形、图像、数字等）

一、几种主要遥感平台的图像
1. NOAA气象卫星图像
2. Landsat ETM图像（XS_truecolor_sub.img）
3. Quickbird卫星图像（quickbird.img）
4. SAR图像（StereoSAR_Ref.img）
5. 航空遥感图像（air-photo-1.img）

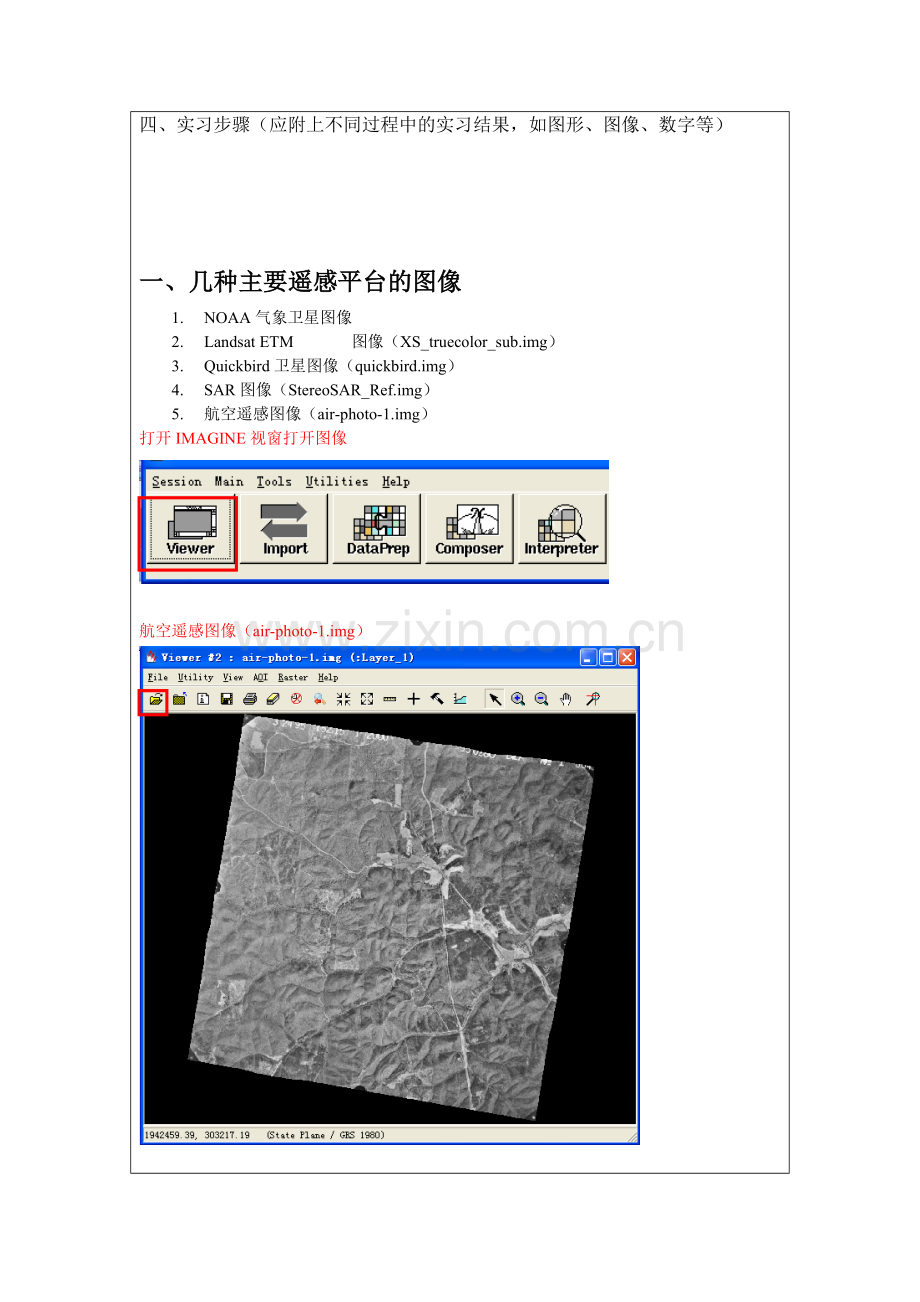

打开IMAGINE视窗打开图像

航空遥感图像（air-photo-1.img）

Quickbird卫星图像（quickbird.img）

SAR图像（StereoSAR_Ref.img）

Landsat ETM图像（XS_truecolor_sub.img）

NOAA气象卫星图像

二、遥感数据的输入、合成与输出
(利用NOAA数据1～5波段的数据进行数据的输入、合成与输出)
(1) 单波段数据的输入(二进制图像数据的输入)

启动ERDAS IMAGINE数据输入输出模块 (Import )

设置输入、输出路径、行列数及文件格式

输出结果为：

（2）多波段数据的合成
启动图像解译模块 －＞－＞
加载5个波段的数据

合成结果：

(3)数据的输出与转换
启动ERDAS IMAGINE数据输入输出模块(将合成的图像转换输出成JPEG格式的图像)

转换输出结果：

三、遥感图像的镶嵌与裁切
(1)遥感图像的镶嵌
1.在ERDAS图标面板工具条单击Data Preparation－>Mosaic Images

单击MosaicTool窗口，点击Edit－>Add Images，然后依次加载镶嵌的数据：
wasia1_mss.img、wasia2_mss.img和wasia3_tm.img
注：1拼接的图像必须经过了几何校正或几何配准
2拼接的图像必须具有相同的波段数
如下图：

2.Edit－>Set Overlap Function，打开Set Overlap Function 对话框

① 设置相交关系(Intersection Method)为
No Cutline Exists(没有裁切线)

② 设置重叠区象元灰度计算(Select Function) 为 Average(均值)

3.Edit－>Color Corrections，打开Color Corrections 对话框

直方图匹配设置

忽略零值
4.运行Process=>Run Mosaic，输出结果如下：以R1 G2 B3显示

(2)遥感图像的裁切
1) 规则范围的裁切
1.打开IMAGINE视窗加载将裁切的图像

2.点击右键，通过查询框（Inquire Box）定义裁切范围，

3.启动数据预处理模块(Data preparation),单击Subset Image

设置输入、输出路径;
通过查询框定义裁切范围;
数据类型 Unsigned 8bit 、continous;
象元波段数1－7 七个波段;
裁切结果

(2)不规则分幅裁剪
1.打开IMAGINE视窗Viewer, 加载将裁切的图像Lanier.img
启动AOI－＞Ｔools，绘制AOI

2.保存AOI ，File －＞Save－＞ AOI layer as;

3.同上启动Subset对话框;调用AOI区域来裁切图像;

裁切结果

五、实习小结
通过掩膜运算（Mask）实现图像的不规则裁剪中，在设置裁剪区内外值后再做交集运算，最后没有出结果，遇到问题。以及运用矢量图转换成栅格后进行裁剪也运行有错。
