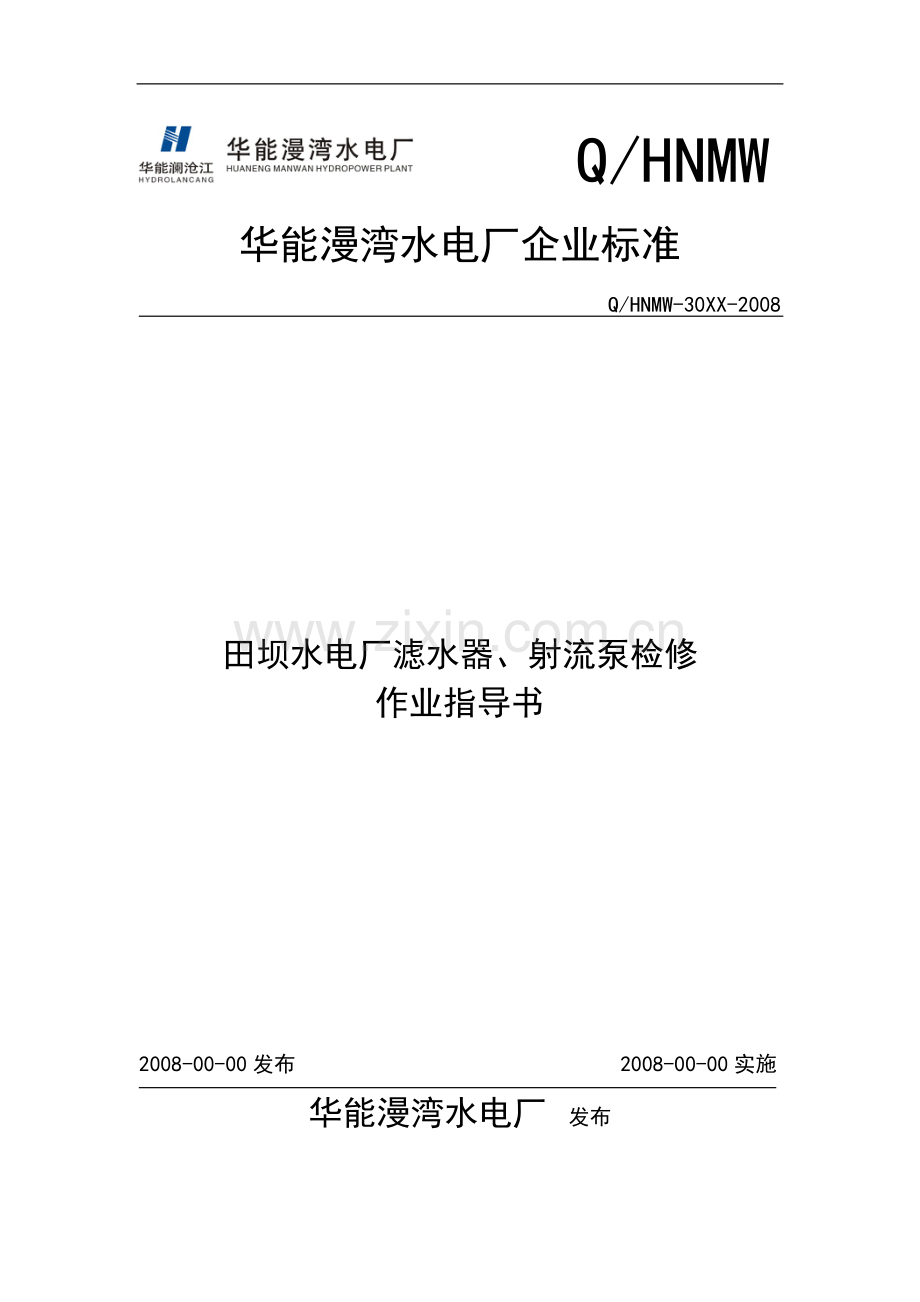

Q/HNMW
华能漫湾水电厂企业标准
Q/HNMW-30XX-2008

田坝水电厂滤水器、射流泵检修
作业指导书

2008-00-00发布 2008-00-00实施
华能漫湾水电厂 发布

12

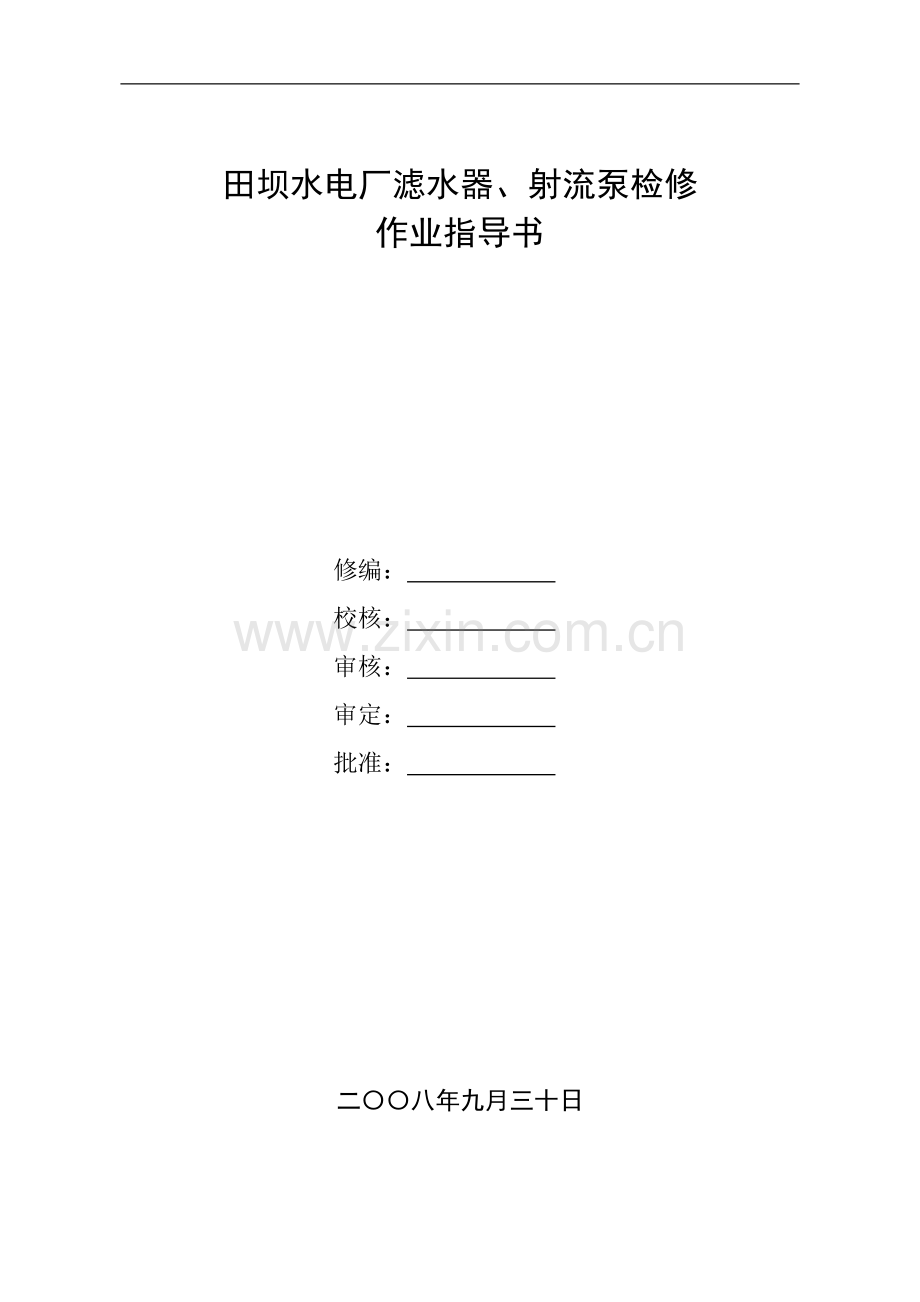

田坝水电厂滤水器、射流泵检修
作业指导书

修编：
校核：
审核：
审定：
批准：

二〇〇八年九月三十日

目 次

1 范围――――――――――――――――――――――――――――4
2 引用文件――――――――――――――――――――――――――4
3 术语和定义―――――――――――――――――――――――――4
4 设备概述――――――――――――――――――――――――――4
5 检修工艺、质量要求―――――――――――――――――――――5
6 检修所需材料、备品、工器具―――――――――――――――――6
7 检修程序――――――――――――――――――――――――――8
8 检修工作总结――――――――――――――――――――――――10
9 危险点分析单――――――――――――――――――――――――10
附录一 检修总结报告 ―――――――――――――――――――――11
附录二 质量验收单 ――――――――――――――――――――――12
前 言

本程序文件适用于田坝水电厂技术供水系统滤水器和射流泵检修。
本标准自发布之日起实施。
本标准起草单位：检修部
本标准主要起草人：
本标准主要审定人：
本标准批准人：
本标准由检修部归口管理并负责解释。
本标准文件的版本及修改状态： 本标准将根据情况不定期进行修改，以最新版本为准 A/0。

滤水器、射流泵检修作业文件
1 范围
本程序文件适用于田坝水电厂技术供水系统滤水器和射流泵检修。
2引用文件
《水轮机检修工艺规程》
3术语和定义
滤水器 射流泵
4.1概述
田坝水电厂技术供水为单元供水。由Φ300蜗壳取水、压力钢管取水、顶盖取水组成。机组技术供水以压力钢管取水为主，蜗壳取水为备用。介质过滤由两台转动式粗过滤器承担,两台互为备用。
4.2 主设备
名称
滤水器
射流泵
供货商
东方电机厂

型号
xx
Q=100m³/h
数量
2台
4台
4.2.1射流泵特性表
名称
数值
单位
驱动水头
103.9-115.9
m
吸上水头
0.0-0.0
m
出口扬程
36.7-38.7
m
驱动流量
200.0-211.2
m3/h
吸上流量
128.7-70.3
m3/h
出口流量
340-270.3
m3/h
设计点效率
30.3-20.9
%
总质量
241.41
kg
4.3 辅助设备及零部件
名称
规 格
数量
更换周期
扩散管
Φ79/Φ207
1 个

喷嘴
Φ146/Φ41
1个

4.4 该检修工作涉及的资料及图纸
名 称
射流泵图纸
滤水器图纸
制造厂设备说明书
Q=100射流泵说明书

制造厂图纸（图号）

341CX-2-3-7
排水射流泵总图
341CX-2-3-7-1
喷嘴
341CX-2-3-7-2
泵壳装配图
341CX-2-3-7-2-1
喷嘴固定板
341CX-2-3-7-2-2
吸水腔
341CX-2-3-7-2-3
吸水喷嘴
341CX-2-3-7-3
混合腔入口法兰
341CX-2-3-7-4
混合腔
341CX-2-3-7-5
混合腔出口法兰
341CX-2-3-7-6
扩散管入口法兰
341CX-2-3-7-7
扩散管
341CX-2-3-7-8
扩散管出口法兰
5 检修工艺、质量要求
5.1质量要求
5.1.1射流泵大修质量标准
5.1.1.1泵体分解检查：各部应无锈蚀、磨蚀和裂纹;泵壳内及流道内应无杂物,拦污栅网口畅通;所有螺栓连接的法兰止水橡胶板完好;所有铺焊的不绣钢层厚度均匀,符合设计要求,且无脱落现象;喷嘴与泵壳、混合进口必须严格对中,中心偏差不超0.02mm。
5.1.1.2喷嘴:喷口应无锈蚀、磨蚀、裂纹等现象;不锈钢段与A3钢段的焊接应保持同心,且同轴度≤0.08mm。
5.1.1.3泵壳:各焊缝焊接可靠;所有螺纹丝扣完好。
5.1.1.4启动检查:各电动阀、手动阀门操作灵活，开关指示位置正确;各压力表手阀打开;所有连接螺栓紧固可靠。
5.1.1.5启动运行:无激烈振动现象;各阀门密封完好,无渗漏现象;各压力表指示正确无渗漏;各结合处密封完好无渗漏。
5.1.2滤水器大修质量标准
5.1.2.1整体分解检查:各处无锈蚀、磨蚀、裂纹。
5.1.2.2进出口水管道畅通,阀门位置正确。
5.1.2.3转动滤芯及支架整体完好,焊缝完好,网孔畅通。
5.1.2.4法兰面光滑平整,连接螺栓完好无损伤。
5.1.2.5推力头完好、光滑。
5.1.2.6分水板、筒体完好,无裂纹和锈蚀。
5.1.2.7启动运行:手动转动自如，各处阀门、法兰密封完好,无渗漏现象,压力表指示正常。
5.1.2.8轴瓦完好,间隙均匀。
5.2检修工艺
5.2.1射流泵检修工艺
5.2.1.1检修注意事项:拆卸前各法兰和配合面打好记号。
5.2.1.2分解程序:关闭泵嘴、吸水管、扩散管各进出口阀门 拆卸喷嘴和泵壳 拆卸吸水管 拆卸混合腔与扩散管 拆卸其它管道
5.2.1.3检查、处理
5.2.1.3.1检查泵壳 泵嘴 混合腔进口是否对中,中心偏差不超过0.20mm,若超过要求,采用加减垫片或打磨办法进行处理。
5.2.1.3.2检查喷嘴是否有严重磨损、腐蚀锈蚀和裂纹等现象,若有,应先开坡口再焊接(堆焊)。
5.2.1.3.3检查各法兰面是否损坏,若有,应更换。
5.2.1.3.4检查各道焊缝是否有裂纹,若有,再开坡口进行补焊。
5.2.1.3.5检查泵体内、外表面防锈漆脱落情况,重新刷漆。
5.2.1.3.6检查联接螺栓螺纹损伤情况,若有,应更换。
5.2.1.4装复:
装复过程与拆卸过程相反。
5.2.2滤水器检修工艺
5.2.2.1检修注意事项:各法兰面及配合面打好记号。
5.2.2.2分解程序:关闭进出口阀和排污阀 分离电机与旋转滤芯 拆卸法兰与盖板 吊出旋转滤芯。
5.2.2.3检查处理
5.2.2.3.1检查现在滤芯整体有无变形,清洗旋转滤网,检查各焊缝是否有裂纹,若有,应补焊。
5.2.2.3.2检查法兰密封面是否完好,对高点和毛刺进行打磨处理。
5.2.2.3.3检查推力头有无锈蚀、磨蚀及损坏,确保推力头表面光滑完整。
5.2.2.3.4检查筒体及分水板是否完整,焊缝有无裂纹,若有,应开坡口补焊。
5.2.2.3.5检查清除筒体内杂物,确保进出口及排污管道畅通。
5.2.2.4装复:
装复过程与拆卸过程相反。
6 检修所需材料、备品、工器具
6.1检修中使用的备品及易耗品
6.1.1射流泵检修使用的备品及易耗品
名 称
规 格
型 号
数 量
橡胶板
δ5mm

10Kg
橡胶板
δ3mm

5Kg
松动剂

2瓶
毛巾

20条
手套

20双
口罩

10只
煤油

5Kg
单头螺栓
M20×100

20颗
单头螺栓
M16×90

20颗
渗漏薄膜

10m
润滑脂

1Kg
砂纸
800#

10张
红丹防锈漆
3.7L

1T桶
6.1.2滤水器检修使用的备品及易耗品
名称
规格
型号
数量
橡胶圆
Ф10

10m
单头螺栓
M23×120

40颗
单头螺栓
M16×100

4颗
润滑脂
二硫化钼

2袋(2Kg)
松动剂

2瓶
毛巾

15条
煤油

20Kg
口罩

20只
石棉盘根
10

1m
塑料薄膜

10m
红丹防锈漆
3.7L

1桶
天蓝调和漆
3.7L

1桶
砂纸
800#

10张
6.2 检修工作中使用的计量及试验工具
6.2.1射流泵检修使用的计量及试验工具
名 称
编 号
规 格
精 度
数 量
深度游标卡尺

300×0.02
0.02mm
1把
游标卡尺

0--200
0.02mm
1把
钢板尺

600

1把
钢卷尺

3m×12.5

1把
6.2.2滤水器检修使用的计量及试验工具
名称
编号
规格
精度
数量
深度游标卡尺

300×0.02
0.02mm
1把
游标卡尺

0--200
0.02mm
1把
钢板尺

1000

1把
钢卷尺

3m×12.5

1把
压力表

1.2MPa

3只
6.3检修工作中使用的工具
6.3.1射流泵检修工作中使用的工具
名 称
规 格
数 量

梅花扳手
32--36
2把
27--30
2把
22--24
2把
开口扳
32--36
2把
27--30
2把
22--24
2把
活动扳
300×36
1把
250×30
1把
电动扳手
6906
1把
撬棍
700mm
2根
手锤
0.75Kg
2把
梅花起
300
2把
一字起
300×2
2把
平口挫

2把
钢丝刷

3把
毛刷
60
3把
铜棒

1根
防爆应急灯

2把
水裤

4条
6.3.2滤水器检修工作中使用的工具
名 称
规 格
数 量

梅花扳手
32--36
2把
27--30
2把
22--24
2把
17--19
2把
12--14
2把

开口扳手
32--36
2把
27--30
2把
22--24
2把
17--19
2把
12--14
2把
活动扳手
300×36
1把
250×30
1把
电动扳手
6906
1把
电源盘

1副
绝缘鞋

2双
绝缘手套

2副
钢丝刷

3把
铜棒

1根
平口起
300×2
2把
梅花起
300
1把
平口挫

2把
撬棍
700mm
2把
防爆应急灯

2把
毛刷
60mm
4把
手锤
0.5Kg
1把
7 检修程序
7.1 检修前准备
7.1.1射流泵检修前准备
7.1.1.1查阅相关图纸和资料,核实备品存量,落实所需材料。
7.1.1.2办理工作票,联系运行人员排净廊道内的积水,协调相关部门清除廊道内的淤泥做好安全措施,具备开工条件。
7.1.1.3向所有参加检修工作的人员交代清楚安全措施和检修注意事项。
7.1.1.4准备检修所需的工器具及材料。
7.1.2滤水器检修前准备
7.1.2.1查阅相关图纸和资料,核实备品存量,落实所需材料。
7.1.2.2办理工作票,排尽所检修的滤水器内的积水,使其没有压力,做好各项安全措施,具备开工条件。
7.1.2.3联系起重人员准备好起吊器具。
7.1.2.4向所有参加检修工作的人员交代清楚安全措施和检修注意事项。
7.2 检修工作安全措施（工作票）及注意事项
7.2.1射流泵检修工作安全措施及注意事项
7.2.1.1根据实际情况，协调运行人员随时监测集水廊道水位，必要时启动深井泵手动排水。
7.2.1.2联系水工人员和运行人员，投入射流泵，清除集水廊道淤泥。
7.2.1.3关闭被检修射流泵供水阀(注明编号)、吸水阀(注明编号)和射流泵出口阀(注明编号);在上述各阀门上悬挂标示牌。
7.2.2滤水器检修工作安全措施及注意事项
7.2.2.1断开被检修滤水器电机电源，并悬挂标示牌。
7.2.2.2关闭被检修滤水器进口阀门( 注明编号),关闭出口阀门(注明编号),关闭排污阀门(注明编号),监视压力表压力指示为零,确保各阀门关闭严密，并悬挂标示牌。
7.3 检修试验过程
7.3.1射流泵检修试验过程
7.3.1.1检修拆卸过程、修理过程和装配过程如前述(检修质量要求和检修工艺规程)
7.3.1.2试验过程
7.3.1.2.1射流泵装复,在现场验证抽水情况。
7.3.1.2.2打开被检修射流泵工作水供水阀,排水阀和射流泵出口阀;供水水压正常。
7.3.1.2.3检查射流泵运行情况良好,抽水正常。
7.3.1.2.4各法兰密封处无渗漏
7.3.1.2.5.整个试验过程中相关人员必须在场参与整个过程,最后通过填写验收单的方式通过验收。
7.3.2滤水器检修试验过程
7.3.2.1检修拆卸过程、修理过程和装配过程如前述(检修质量要求和检修工艺规程)
7.3.2.2试验过程
7.3.2.2.1滤水器装复,现场试验
7.3.2.2.1打开滤水器进口阀向滤水器充水,待充满水后,关闭被检修滤水器进出口所有阀门,用试压泵通过滤水器验水阀向滤水器打压至1.25Mpa,并保持30分钟,无渗漏。
7.3.2.2.3打开被检修滤水器进水阀和出水阀,待进出口压力表压力指示正常 ,查看技术供水各处压力正常。
7.3.2.2.4各处法兰密封无渗漏,阀门位置正确,旋转滤芯能旋转自如。
7.3.2.2.5.整个试验过程中相关人员必须在场参与整个过程,最后通过填写验收单的方式通过验收。
7.4 现场清理
7.4.1射流泵检修结束现场清理
7.4.1.1清理现场所有工器具及材料。
7.4.1.2检查清理集水廊道施工废料,不留余物。
7.4.2滤水器检修结束现场清理
7.4.2.1清理现场所有工器具及材料。
7.4.2.4恢复防结露保护层,并清扫检修现场恢复原状。
7.5 办理退票手续

序号
危险点
应采取的措施
1
高温烫伤
使用电焊气割等工具要防止高温烫伤，工作班成员相互提醒。
2
触电
打磨补焊开裂的焊缝,使用角磨机要戴绝缘手套，使用电焊机要戴电焊手套，电动工具或电缆盘上要装设漏电保护开关。
3
压上
搬运或清洗拆下的部件时要垫好慢起轻放，防止压伤手脚。
其它危险源分析

8 检修工作总结
按附录一格式编写报告。

9 危险点分析单

序号
危险点
应采取的措施
1
高温烫伤
使用电焊气割等工具要防止高温烫伤，工作班成员相互提醒。
2
触电
打磨补焊开裂的焊缝,使用角磨机要戴绝缘手套，使用电焊机要戴电焊手套，电动工具或电缆盘上要装设漏电保护开关。
3
压伤
搬运或清洗拆下的部件时要垫好慢起轻放，防止压伤手脚。
其它危险源分析

附录一：
检修总结报告
1停用日数

计划: 年 月 日到 年 月 日，共 天。
实际: 年 月 日到 年 月 日，共 天。

2人工
计划: 工日。
实际: 工日。

3检修费用

计划: 万元。
实际: 万元。
4由上次检修结束到本次检修开始可用 小时，数其中，发电运行小时数为 h。
备用小时数为 h。
上次检修结束到本次检修开始小修次数，停用小时数为 h。
从上次检修结束到本次检修开始非计划停用 次，非计划停用系数 ，其中强迫停运 h,等效强迫停运系数 。
从上次检修结束到本次检修开始日历经小时数为 h，可用系数为 。
最长连续可用天数为 天，
最短连续可用天数为 天，
上次检修结束到本次大修开始的总发电量为 MW

5检修前后技术指标

6检修工作评语

7简要文字总结

8.l大修中消除的设备缺陷及采取的主要措施

8.2设备的改进内容及效果

8.3人工和费用简要分析

8.4检修后尚存的主要问题及准备采取的措施

8.5主要试验结果和简要分析

9材料消耗表

10检修工期进度表
附录二：

华能漫湾水电厂设备检修验收单
Q/HNMW-JX-YSD-xx NO.
机组号

检修类别

检修时间

分部工程

施工单位

检修子项目

检修负责人

质

量

要

求

质检点签证
H点

签名

W点

签名

检

查

情

况

检 查 验 收 签 名
班 组
部 门
厂级
质量等级

年 月 日

年 月 日

年 月 日
