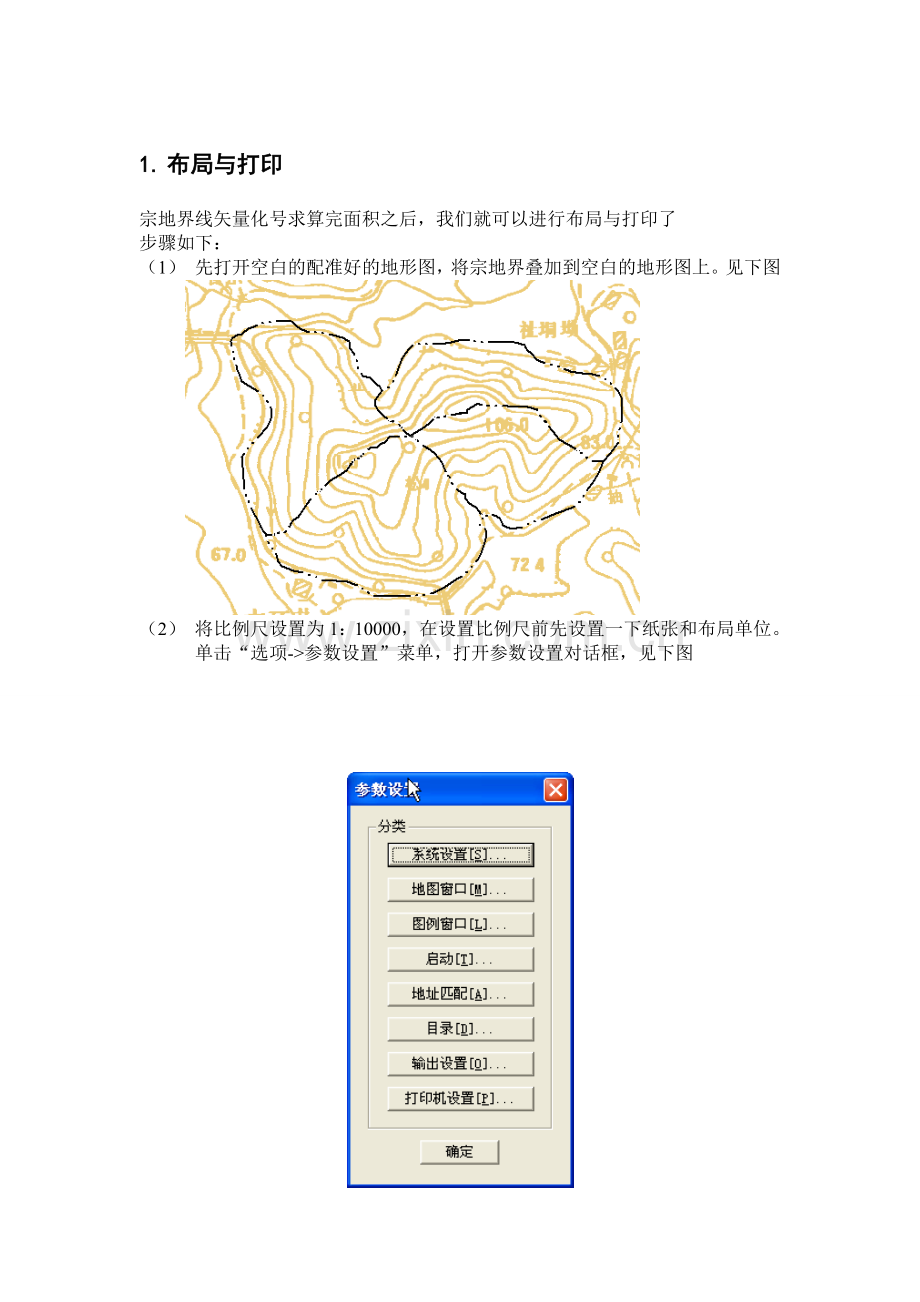

1. 布局与打印
宗地界线矢量化号求算完面积之后，我们就可以进行布局与打印了
步骤如下：
（1） 先打开空白的配准好的地形图，将宗地界叠加到空白的地形图上。见下图

（2） 将比例尺设置为1：10000，在设置比例尺前先设置一下纸张和布局单位。
单击“选项->参数设置”菜单，打开参数设置对话框，见下图

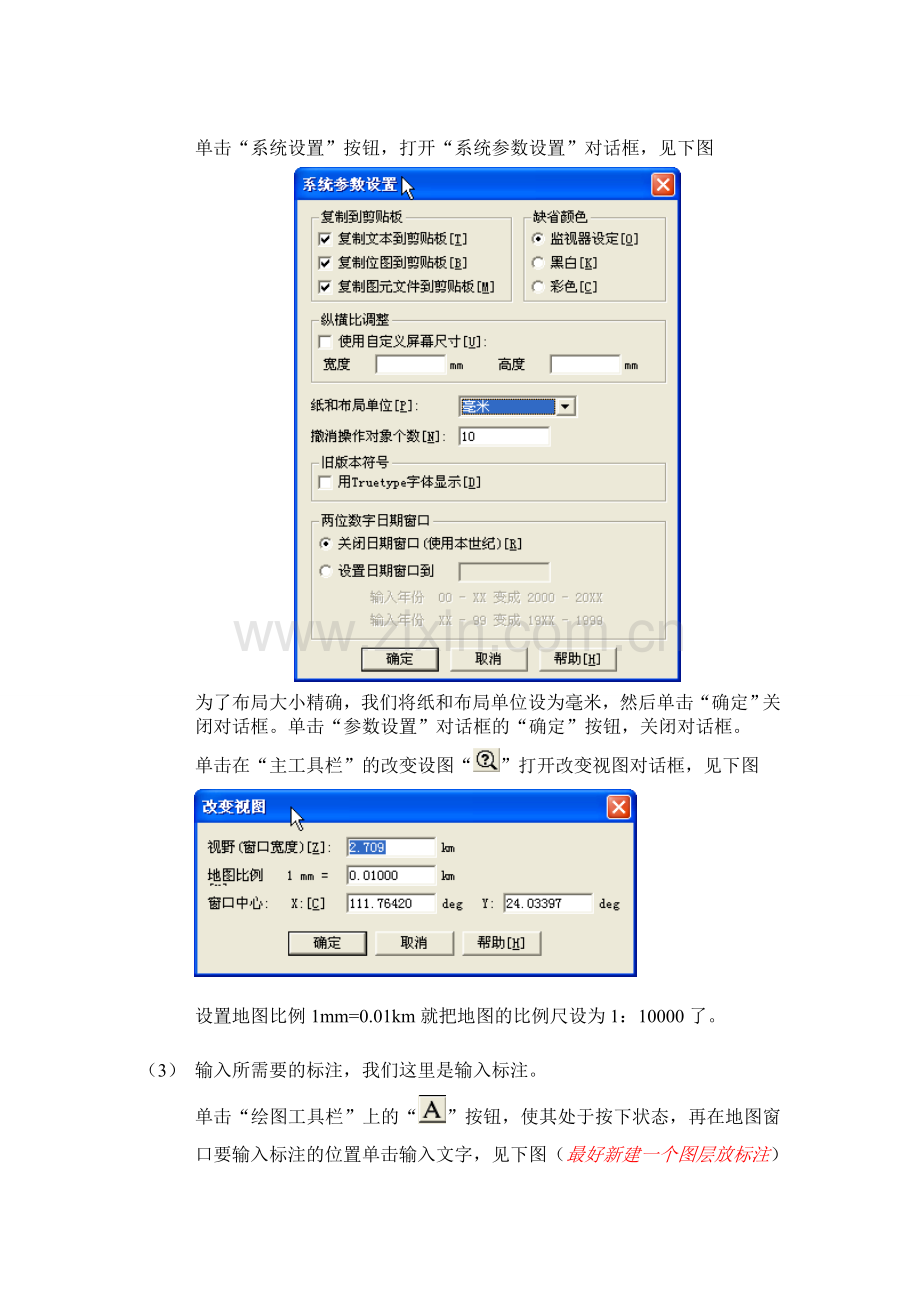

单击“系统设置”按钮，打开“系统参数设置”对话框，见下图

为了布局大小精确，我们将纸和布局单位设为毫米，然后单击“确定”关闭对话框。单击“参数设置”对话框的“确定”按钮，关闭对话框。
单击在“主工具栏”的改变设图“”打开改变视图对话框，见下图

设置地图比例1mm=0.01km就把地图的比例尺设为1：10000了。

（3） 输入所需要的标注，我们这里是输入标注。
单击“绘图工具栏”上的“”按钮，使其处于按下状态，再在地图窗口要输入标注的位置单击输入文字，见下图（最好新建一个图层放标注）
先在这里单击，然后输入文字

可以再文字上双击或选中文本标注后单击“绘图工具栏”的打开文本样式对话框，见下图来修改文本的颜色、大小、背景等

（4） 单击向下还原窗口按钮缩小地图窗口，见下图
单击向下还原窗口按钮

缩小后的地图窗口，见下图

设置当改变地图窗口大小的时候保持比例不变，单击“地图”菜单，选择“选项”菜单，打开“地图选项”对话框。
选中这个选项

选择“当改变窗口大小”组合框里的“保持当前比例”，如上图，然后单击“确定”按钮，关闭对话框。这时我们改变地图窗口的大小的时候，地图的比例尺不变。
图框制作：
因为我们打印的规格是21X29.7cm，所以我们先在打印区域制作一个210mm*297mm的框，方便我们刚好布局到21X29.7cm那么大。
新建一个图层来保存图框，单击“文件->新建表”打开“新建表” 对话框，见下图

在创建新表并且组合框选择“添加到当前地图窗口”，表结构组合框选择“创建新的”然后单击创建，关闭对话框，打开“新标结构”的对话框，见下图

单击“增加字段”添加一个名字为id，类型为字符型，宽度为10的字段，然后单击创建，关闭“新表结构” 对话框，弹出“创建新表”对话框，见下图

输入文件名为“图框”然后单击“保存”按钮，关闭对话框，并将新建的图框表添加到地图窗口，并且为当前编辑图层，见下图
图框添加到地图窗口
正在编辑图层为图框

是否标签图层
控制图层是否可选
我们可以用右键菜单的“图层控制”菜单打开图层控制对话框，获者单击主工具栏上的图层控制按钮“”，打开对话框，来查看和切换当前编辑图层及控制图层的显示。见下图
控制图层是否可编辑
控制图层是否可见

可以在对话框上拖动图层移动图层的位置来设置图层的叠放顺序。

我们单击“绘图工具”的矩形“”按钮，在地图窗口上画一个矩形，见下图

双击矩形，弹出“矩形对象”对话框，见下图

在宽度文本框输入“2.1km”，高度文本框输入“29.7km”然后单击“确定”按钮关闭对话框，就创建了一个2100X2970mm的矩形，见下图（输入宽度、高度时要注意后面的单位）

再画一个比它大的矩形

选择“主工具栏”上的“”按钮，在大矩形上单击选中大矩形，然后右击弹出右键菜单，选择“编辑对象->设置目标”见下图

将大矩形设置为目标，然后单击“主工具”上的边界选择按钮“”，然后在大矩形上单击鼠标，选中小矩形，见下图

然后右击鼠标弹出右键菜单，选择“对象编辑->擦除”菜单，将大小矩形相加部分擦除，见下图

擦除后见下图

然后选中小矩形，按键盘delete键删除小矩形，打印区域就显示出来了了，见下图

打印区域不再图框正中我们可以选中图框拖动它使打印区域在正中，见下图

更改图框的样式，选中图框，单击 “绘图工具”的区域样式图标“”弹出区域样式对话框，见下图

单击边线“样式”下拉框，弹出线样式选择框，选择双线样式，见下图鼠标的位置

单击“确定”关闭对话框，矩形的边线变成双线，见下图

缩小地图窗口，是地图窗口正好显示图框的内图框，见下图

然后单击“窗口->新建布局窗口”菜单，见下图

弹出“新建布局窗口”对话框，见下图

单击“确定”按钮，打开布局窗口，见下图

选中布局里的地图，单击 “绘图工具”的区域样式图标“”弹出区域样式对话框，见下图

边线样式选择“无”单击“确定”关闭对话框，去掉地图布局的外边框， 见下图

设置打印比例为1：10000：在布局地图上双击，打开“框架”对象对话框见下图

纸上比例文本框里输入0.01
因为1毫米等于图上0.01km就是1：10000的比例

在纸张单位为毫米时，纸上比例文本框输入“0.01”，见上图（当纸张单位为厘米时，纸上比例文本框输入“0.1”），输好号单击确定关闭对话框，布局比例设置为1：10000，见下图

设置好比例后，单击绘图工具栏上的图标，适度放大布局（设好比例后，布局放大缩小不影响打印比例），在布局上加入必要的文字说明，见下图

添加图例，单击“绘图工具”的矩形“”按钮在布局上画一个背景色为白色的矩形，见下图

单击绘图工具的“”，在矩形上画一条直线，然后单击绘图工具栏上的“”图标，弹出“线样式”对话框，将线型改成一杠两点，见下图

打上相应的图例说明文字，见下图

整个图就做完了，单击“常用工具栏”的打印窗口图标，见下图

打开“打印“对话框，见下图

单击“高级”按钮，打开“高级打印选项”对话框，见下图
将这里的勾全部去掉

将复选框的勾去掉，见上图，单击“确定”关闭对话框。再单击打印对话框的“确定”按钮打印布局。
打印完之后我们保存工作空间以免下次要打印。
单击“文件->保存工作空间”，弹出“保存工作空间”对话框，输入工作空间名，
单击保存，保存工作空间，下次打开的时候打开工作空间就可以了了。
