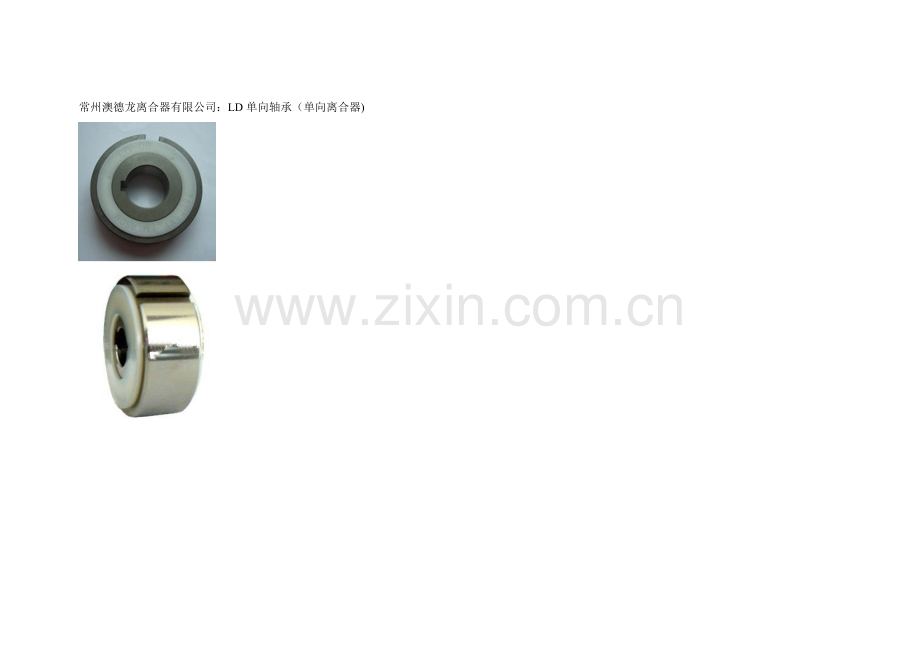

常州澳德龙离合器有限公司：LD单向轴承（单向离合器)

尺寸（mm）

型号
轴孔
内轮宽
推力
金属
的宽度
外
轮
宽
外
径
倒棱
推力
金属
外径
外轮
键槽
同一外径的
轴承
型号
质量
直径(H7)
键槽
倒棱
Ｊ
Ｃ
Ｂ
Ａ
Ｄ
Ｋ
Ｅ
kg
LD04
10
4×1.5
0.3
24
23.9
19.5
47
0.3
40
5×3
6204
0.25
LD05
14
5×2
0.3
24
23.9
19.5
52
0.3
45
5×3
6205
0.30
LD06
20
5×2
0.3
24
23.9
19.5
62
0.3
52
7×4
6206
0.40
LD07
25
7×3
0.3
24
23.9
19.5
72
0.5
62
7×4
6207
0.55
LD08
30
7×3
0.5
24
23.9
19.5
80
0.5
70
10×4.5
6208
0.65

能力传递表

型号
允许最大
扭矩
最高内轮空转
旋转速度
r/min
最高索引频率
空转允许
径向负载
kg
空转摩擦
扭矩
N.m
(回/分)
N?m
LD04
5.9
300
100
20
0.20
LD05
9.8
300
100
30
0.29
LD06
19.6
200
100
50
0.29
LD07
29.4
200
100
70
0.39
LD08
49.0
200
100
80
0.49

使用特性及安装

特点

·可方便地进行安装和使用的经济型。
·充入润滑脂型的，因此无需加润滑脂。
·带有内圈，安装简便，用于低速低负载。

合适的用途

·专用于低速低负载。
·扭矩：5.9～49N/m

 安装

1.LD系列凸轮离合器采用特殊润滑脂预先润滑，可直接使用，无须添加任何附加润滑剂。
2.将离合器安装至轴上时，用较软的锤子轻压离合器的内圈端面以防止离合器的外圈从内圈上脱出。
3.轻确保附有端板，以防止外圈从内圈上脱出。推荐的端板尺寸见表格。
4.为润滑，请将端板和推力板涂覆润滑脂。
5.请勿对离合器施加推力。应采用其它装置吸收作用于离合器的推力。
6.键应当符合JIS B1301-1959要求
7.皮带轮、链轮等零件的孔，其公差应符合JIS标准H6或H7要求。
推荐的端板尺寸：

型号
t
Фd
ФD
 LD 04
2
10
40
LD 05
2
14
45
LD 06
3
20
52
LD 07
3
25
62
LD 08
3
30
70
