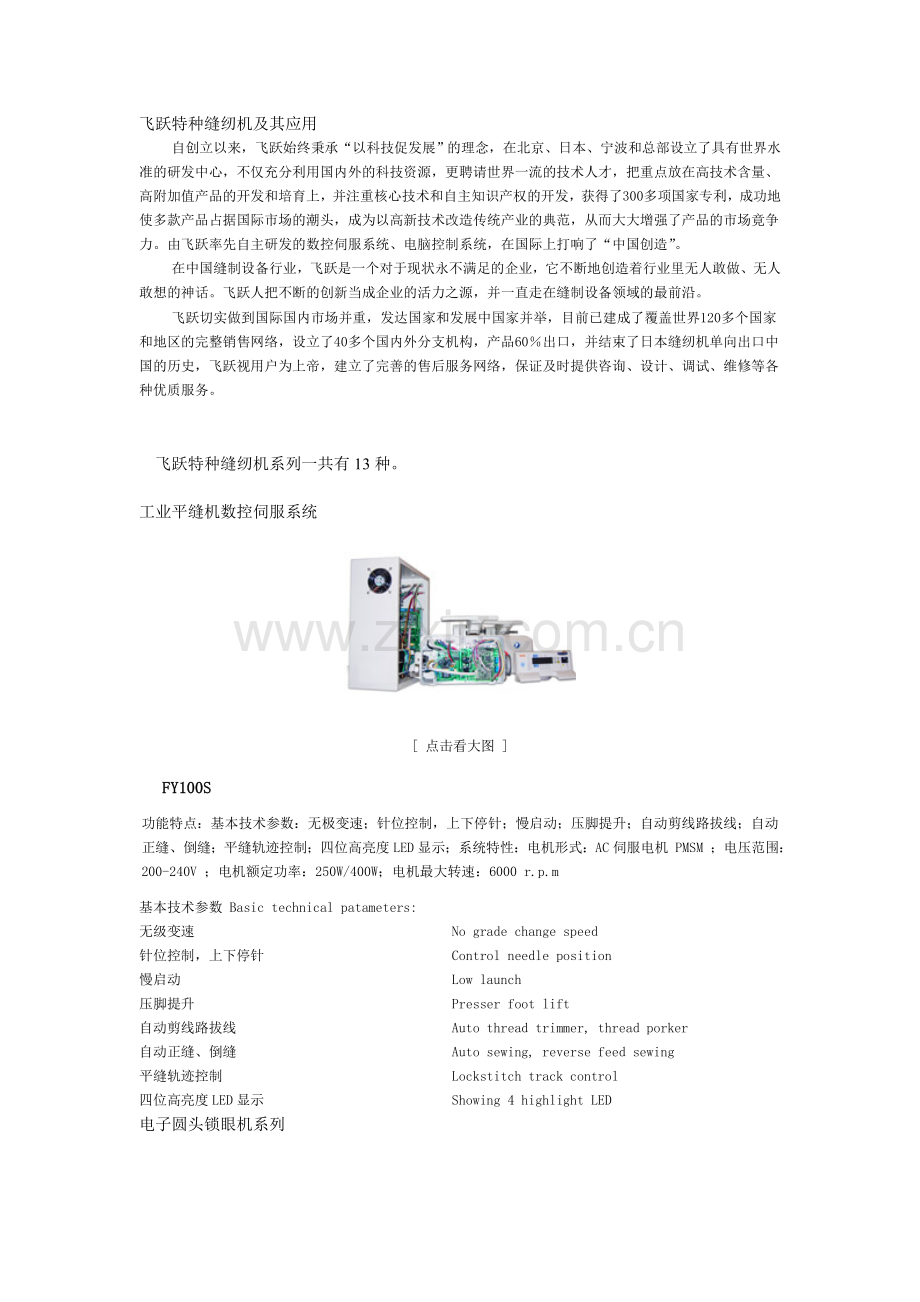

飞跃特种缝纫机及其应用.doc

飞跃特种缝纫机及其应用
自创立以来，飞跃始终秉承“以科技促发展”的理念，在北京、日本、宁波和总部设立了具有世界水准的研发中心，不仅充分利用国内外的科技资源，更聘请世界一流的技术人才，把重点放在高技术含量、高附加值产品的开发和培育上，并注重核心技术和自主知识产权的开发，获得了300多项国家专利，成功地使多款产品占据国际市场的潮头，成为以高新技术改造传统产业的典范，从而大大增强了产品的市场竟争力。由飞跃率先自主研发的数控伺服系统、电脑控制系统，在国际上打响了“中国创造”。
在中国缝制设备行业，飞跃是一个对于现状永不满足的企业，它不断地创造着行业里无人敢做、无人敢想的神话。飞跃人把不断的创新当成企业的活力之源，并一直走在缝制设备领域的最前沿。
飞跃切实做到国际国内市场并重，发达国家和发展中国家并举，目前已建成了覆盖世界120多个国家和地区的完整销售网络，设立了40多个国内外分支机构，产品60％出口，并结束了日本缝纫机单向出口中国的历史，飞跃视用户为上帝，建立了完善的售后服务网络，保证及时提供咨询、设计、调试、维修等各种优质服务。

飞跃特种缝纫机系列一共有13种。

工业平缝机数控伺服系统

[ 点击看大图 ]
FY100S
功能特点：基本技术参数：无极变速；针位控制，上下停针；慢启动；压脚提升；自动剪线路拔线；自动正缝、倒缝；平缝轨迹控制；四位高亮度LED显示；系统特性：电机形式：AC伺服电机 PMSM ；电压范围：200-240V ；电机额定功率：250W/400W；电机最大转速：6000 r.p.m
基本技术参数 Basic technical patameters:

无级变速
No grade change speed
针位控制，上下停针
Control needle position
慢启动
Low launch
压脚提升
Presser foot lift
自动剪线路拔线
Auto thread trimmer, thread porker
自动正缝、倒缝
Auto sewing, reverse feed sewing
平缝轨迹控制
Lockstitch track control
四位高亮度LED显示
Showing 4 highlight LED
电子圆头锁眼机系列

[ 点击看大图 ]
FY7900A
功能特点：本机适用于西服、外衣、工作服、裤子等薄、中厚料的各种样式的扣眼的锁眼；扣眼形状由电脑程序控制操作，可随意调整；可将多种图案预制存储；存储容量大，保证用户所需的数据均能容纳，能充分满足用户需要；压脚由各自独立的气缸驱动，即使缝料左右厚薄不一，也可被牢牢压住，从而保证缝制和切口质量；稳定的线底、面线自动剪线机构，省动手工剪线时间；采用伺服马达及步进马达控制，以直驱传动代替传统的皮带传动，动作快捷精准；配置有下沉式机头，降低操作疲劳程度；自动切口，配备有碎步回收装置，改善了作业环境；机头采用双气压式弹簧支撑，方便了对机器进行日常维护；以按钮操作取代了传统脚踏式操作，降低机器噪音；同时可根据客户要求，提供台式或沉降式机型。

FY7900A
0.5-2.0mm
1.5-3.2mm
10-38m
1000-2000r.p.m
D0×558-14
12mm

220V/1KVA

175kg
1200×590×1120
程序式电脑花样机系列

[ 点击看大图 ]
FY1960
功能特点：直控伺服马达 ；低噪音，低振动 ；可自检上线断线，自动停止； 电源断电时自动记忆使用的图案 ；缝纫过程中可随时停止； 用外部控制旋钮，可在200—2,500rpm范围内任意控制缝纫速度； 缝纫结束后，可定位到针杆上止点 ；缝制范围 60mm x 100mm

FY1960
X100mm Y60mm
0.1-12.7mm
41.2mm
2500 r.p.m
DP×5
18mm
370W,1400r.p.m,220V/380V
48/45kg
780×360×550

高速电子裤耳机系列

[ 点击看大图 ]
FY150APW
功能特点：配备高速电子套结机，可缝制各种类型的裤耳；使用分流式电磁阀和无油汽缸可达到低噪音防油污的效果；操作时，双手处于针板下方，不会伤到手，可进行安全操作；触动始缝开关，一次性完成裤带环折弯、送进、压紧定位、缝合、自动剪线等裤耳缝制全过程，高质高效；自动识别废料并自动去除废料，保证裤耳质量；可进行补制或单独缝制一个结，灵活机动；操作不当时，机器自动报警提示，灵活机动；操作不当时，机器自动报警提示，快速准确排除故障。

缝制范围

压脚送布

FY150APW
X40mm Y20mm
2700r.p.m.
0.1-10
间断送布
41.2mm
DP×5DP×17
13-17mm
500W/220V±10%
42kg
800×640×500

高速电子套结机系列

[ 点击看大图 ]
FY1950
功能特点：直控伺服马达，低噪音，低振动，车速更稳定；免除停车结构系统，可降低机械故障及零件损耗率；用外部控制按钮，可方便控缝制速度；开机自动检测上针位。

缝制范围

压脚送布

FY1950
X40mm Y20mm
2700 r.p.m.
0.1-10
间断送布
41.2 mm
DP×5DP×17
13-17mm

500W/220V±10%

42kg
800×640×500

高速电子钉扣机

[ 点击看大图 ]
FY1952
功能特点：直控伺服马达，低噪音，低振动；免除停车结构系统，可降低机械故障及零件损耗率；通过对操作控制盘进行简单地输入来设定缝制速度；装备了针杆逆转机构，可使针在上止点处停止运转；容易变更钮扣，可灵活对应多品种，小批量生产。
自动送扣高速电子钉扣机

[ 点击看大图 ]
FY1952-BR
功能特点：机头采用FY1952型高速电子钉扣机配备自动送扣装置,在进行连续钉扣工序时速度更快，效率更高；自动供扣装置可切换使用钮扣连续，自动供给模式，或手动单个插入钮扣的单独模式，单件衣服上（5-6个）钮扣的小批量自动供扣模式；操作人员可方便确认钮扣的剩余量，及时添加钮扣；自动送扣装置可自动区别钮扣正反面，准确输送
基本技术参数 Basic technical patameters:

最高缝制速度：2500rpm
Max.sewing speed:2500rpm
钮扣类型：圆形平扣（双孔、四孔）
Button type: oune-shaped, lat button(2-holed, 4-holed)
钮扣尺寸：9-20mm
Button size:9-20mm(diameter)
厚度：1.8-3.5mm
Botton thickness:1.8-3.5mm
缝迹长度：0.1m-10m
Stitch length:0.1-10mm
压脚提升量：最大11mm
Lift of the presser foot:max.11mm
机针：DP×17 #4
Needle: DP×17（#4）
钮扣供给模式：连续自动供给模式，单独模式，小批量模式
Button feed mode:Automatic feed mode, mode for individual and small-lot mode

高速平头锁眼机

[ 点击看大图 ]
FY781/FY782/FY783
功能特点：薄料，中厚料均宜；用于各种针织、棉纺、化纤等织物的纽孔缝锁；可缝制平线迹与三角线迹，线迹牢固美观；缝速高，纽孔长度、宽度及针数可调；设有自动润滑系统及自动剪线装置.

套结宽度

FY781
22mm
2.5-4mm
1/4"-3/4"
3600r.p.m
DP×5 75,80,85,90,(11#-14#)
12mm

370W,1400r.p.m,
220V/380V
700×350×825
58kg

高速加固机系列

[ 点击看大图 ]
FY1850系列(FY1850/FY1850-1/FY1850-2)
功能特点：适用于西服、牛仔裤、工作服等各类服装受力部位加固结缝制和圆头纽孔封尾加固。

FY1850-1
4-8mm
1.5-3mm
21
1800 r.p.m
DP×5
17 mm
370W,1400r.p.m. 220V/380V
48/45kg
780×360×550
FY1850-2
4-8.0 mm
1.5-3mm
28
1800 r.p.m
DP×5
17 mm
370W,1400r.p.m. 220V/380V
48/45kg
780×360×550
FY1850
8-16 mm
1.5-3mm
42
1800 r.p.m
DP×5
17 mm
370W,1400r.p.m. 220V/380V
48/45kg
780×360×550

高速圆头锁眼机系列

[ 点击看大图 ]
FY558
功能特点：本机具有先切后缝和先缝后切两大功能，能缝锁圆头带收尾、圆头无收尾、直端无收尾四种纽空型式；具有面线自动剪线及自动抬压脚功能。
自动供条开袋机

[ 点击看大图 ]
FY8620
功能特点：根据袋盖的长度，自动调整缝距及角刀的间隙；本机具备3000rpm的最高缝速、压脚快速返回等功能，缩短了缝制时间，提高了生产效率；采用特制滚边器，可以很好地压住太光滑的布料，防止其错位，从而产生高品质的缝纫产品；采用上送料方式，易缝纫大褂等长物件。

FY8620
14#-18#
3000 r.p.m
2.4mm(1.8-3.4)
可选范围 20-250 mm
12mm
220v/ 500w
0.5MPa 60L/min
820×1300×1155
222.5kg

自动多功能花样机

[ 点击看大图 ]
FY9501-3
功能特点：缝制范围达到250mm×160mm,适用范围广；实现全程微电脑控制，依据编制好的花样程序，能快速起缝和终止缝纫，自动剪线，自动抬压脚，大幅度缩短循环缝时间，实现高效率生产；宽阔的操作空间，可缝制大型面料；外压脚提升高度为：30mm，确保顺畅地缝制较厚面料；广泛应用于徽章、标志绣缝、牛仔裤后袋缝合、箱包小件缝合等。

FY9501-3
18#

可选范围20-250mm
30mm
220v/500w

钉扣机系列

[ 点击看大图 ]
FY373
功能特点：主要用于二孔或四孔的一字和十字平钮扣缝钉，若加附具，可缝钉带柄及其他纽扣。

FY373
10-28mm
14 mm
2.5-6.5
0-6.5
1500 r.p.m
TQ×720#
8.16.32任选
★
250W,1400r.p.m,
220V/380V
510×350×400
22kg
