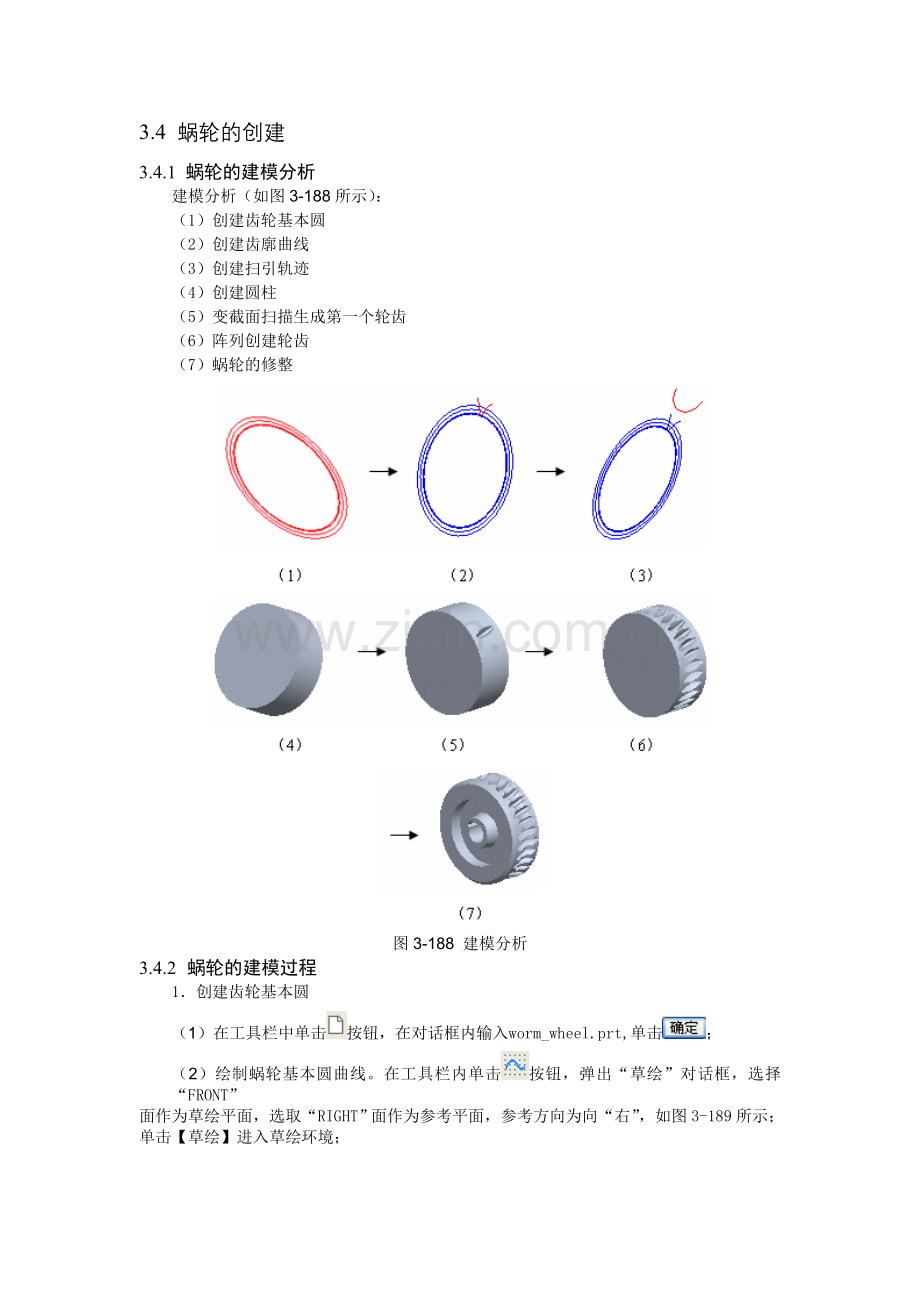

3.4 蜗轮的创建
3.4.1 蜗轮的建模分析
建模分析（如图3-188所示）：
（1）创建齿轮基本圆
（2）创建齿廓曲线
（3）创建扫引轨迹
（4）创建圆柱
（5）变截面扫描生成第一个轮齿
（6）阵列创建轮齿
（7）蜗轮的修整
图3-188 建模分析
3.4.2 蜗轮的建模过程
1．创建齿轮基本圆
（1）在工具栏中单击按钮，在对话框内输入worm_wheel.prt,单击；
（2）绘制蜗轮基本圆曲线。在工具栏内单击按钮，弹出“草绘”对话框，选择“FRONT”
面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图3-189所示；单击【草绘】进入草绘环境；

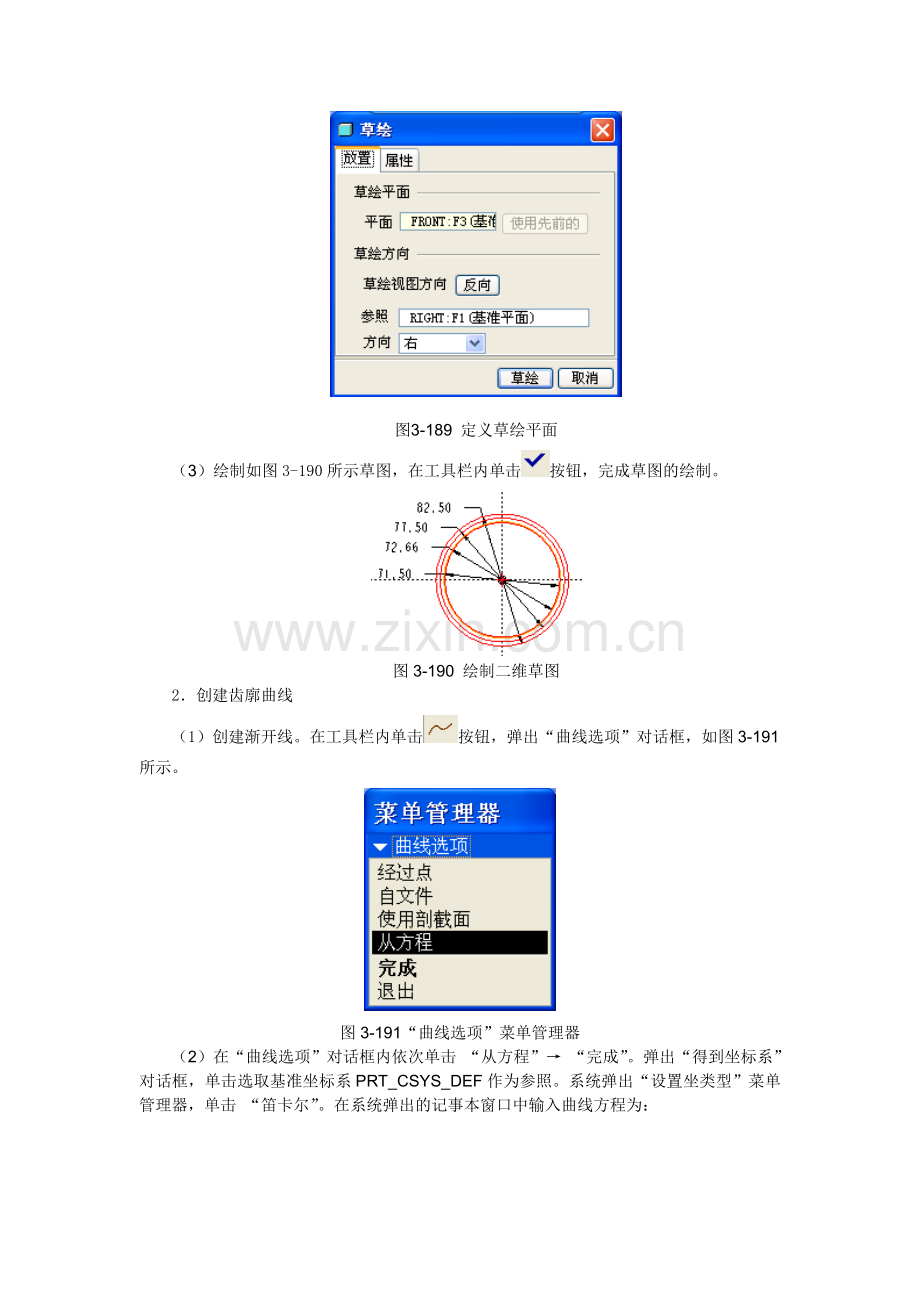

图3-189 定义草绘平面
（3）绘制如图3-190所示草图，在工具栏内单击按钮，完成草图的绘制。
图3-190 绘制二维草图
2．创建齿廓曲线
（1）创建渐开线。在工具栏内单击按钮，弹出“曲线选项”对话框，如图3-191所示。
图3-191“曲线选项”菜单管理器
（2）在“曲线选项”对话框内依次单击 “从方程”→ “完成”。弹出“得到坐标系”对话框，单击选取基准坐标系PRT_CSYS_DEF作为参照。系统弹出“设置坐类型”菜单管理器，单击 “笛卡尔”。在系统弹出的记事本窗口中输入曲线方程为：
（3）在“曲线”定义对话框内，单击完成渐开线的创建，如图3-192所示
图3-192 创建渐开线
（4) 镜像渐开线。在工具栏内单击按钮，创建分度圆曲线与渐开线的交点，如图3-193所示。
图3-193 创建基准点
（5）在工具栏内单击按钮，弹出“基准轴”对话框，按如图3-194所示设置创建基准轴。
图3-194 创建基准轴
（6）在工具栏内单击按钮，弹出“基准平面”对话框，按如图所示，设置创建基准平面，如图3-195所示；
图3-195 创建基准平面系统— NT3
（7）在工具栏内单击按钮，弹出“基准平面”对话框，按如图3-196所示设置创建基准平面，在“旋转”文本框内输入旋转角度为“360/(4*30)”，在“基准平面”对话框内单击【确定】完成基准平面的创建；
图3-196 创建基准平面
（8）单击选取渐开线，在工具栏内单击按钮，系统弹出“镜像”定义操控面板，单击选取“DTM3”面作为参照平面，单击按钮完成渐开线的创建，如图3-197所示。
图3-197 渐开线
3．创建扫引轨迹
（1）创建投影曲面。在工具栏内单击按钮，弹出“旋转”定义操控面板，在面板内选择，然后单击 “放置”→ “定义”，弹出“草绘”定义对话框，按如图3-198所示定义草绘平面。
图3-198 定义草绘平面
（2）单击按钮，弹出“参照”定义对话框，按如图3-199所示定义参照，单击按钮，进入草绘环境。
图3-199 定义参照
（3）绘制如图3-200所示草图，单击按钮，完成草图的绘制。然后在操作面板内单击按钮。
图3-200 草图
（4）在工具栏内单击按钮，弹出“基准平面”对话框，按如图3-201所示设置创建基准平面。
图3-201创建基准平面
（5）创建投影线。在主菜单内依次单击 “编辑”→ “投影”，弹出“投影”操作面板，按如图3-202所示定义投影曲面和投影方向。
图3-202 投影设置
（6）在操作面板内单击按钮，在弹出的面板内选择“投影草绘”， 如图3-203所示。
图3-203 投影方式
（7）单击按钮，弹出“草绘”定义对话框，按如图3-204所示定义草绘平面。
图3-204 定义草绘平面
（8）单击按钮，弹出“参照”定义对话框，按如图3-205所示定义参照，单击按钮，进入草绘环境。
图3-205 定义参照
（9）绘制如图3-206所示草图，单击按钮，完成草图绘制。
图3-206 绘制草图
（10）在操作面板内单击按钮，完成后投影线如图3-207所示。
图3-207 创建投影曲线
（11）创建另一条投影线。按上述 （4）至（6）步骤，完成投影设置和草绘平面的定义。
（12）单击按钮，弹出“参照”定义对话框，按如图3-208所示定义参照，单击
按钮，进入草绘环境。
边：F13
图3-208 定义参照
（13）绘制如图3-209所示草图，单击按钮，完成草图绘制，然后在操作面板内，单击按钮。
图3-209 草图
4．创建圆柱
（1）在工具栏内单击按钮，弹出“拉伸”定义操控面板，在面板内单击 “放置”
→ “定义”，弹出“草绘”定义对话框，按如图3-210所示定义草绘平面。
图3-210 定义草绘平面
（2）单击按钮，进入草绘环境，按如图3-211所示绘制草图，单击按钮完成草图绘制。
图3-211 草图
（3）在操作面板内，选择对称，输入深度“30”，单击按钮。
5．变截面扫描生成第一个轮齿
（1）在工具栏内单击按钮，弹出“变截面扫描”操作面板，单击按钮，弹出一面板，按如图3-212所示定义“轨迹”和“剖面控制”。
图3-212 定义“轨迹”和“剖面控制”
（2）在操作面板内，单击按钮，弹出一面板，选择“恒定剖面”。
（3) 在操作面板内，单击按钮,进入草绘环境，绘制如图3-213所示草图，单击按钮，完成草图绘制。
图3-213 草图
（4）在操作面板内，选择，单击按钮，完成后如图3-214所示。
图3-214 完成后的特征
（5）创建另外半个轮齿。按上述（1）至（4）步骤进行操作，不同地方是，在（1）步骤的轨迹选择中，选择另一条投影线，如图3-215所示。
图3-215 选取轨迹线
6．阵列创建轮齿
为了阵列轮齿特征，首先对创建完成的第一个轮齿特征进行“复制”、“旋转”操作，从而创建第二个轮齿特征，对第二个轮齿进行阵列。
（1）在“模型树”中，对两个半齿进行“组”操作，如图3-216所示。
图3-216 组操作
（2）首先单击选取已经创建好的轮齿，然后在主菜单上依次单击 “编辑”→ “复制”，然后再次依次单击 “编辑”→ “选择性粘贴”，弹出“选择性粘贴”对话框。对话框的设置如图3-217所示，单击【确定】，弹出“选择性粘贴”操作面板。
图3-217 “选择性粘贴”对话框
（3）在“选择性粘贴”定义面板内选择，输入旋转角度为“12”，如图3-218所示。
图3-218 “选择性粘贴”定义面板
（4）在绘图区单击选取圆柱的中心轴“A_2”作为旋转轴。在“选择性粘贴”定义操作面板内单击按钮，完成第二个轮齿的创建。
（5）在模型树中单击刚刚创建的第二个轮齿特征，在工具栏内单击按钮，弹出“阵列”定义操作面板，如图3-219示；
图3-219 “阵列”定义面板
（6）在“阵列”特征定义面板内选择“轴”阵列，在绘图区单击选择圆柱的中心轴“A-2”作为阵列参照，输入阵列个数为“29”，偏移角度为“12”度，在“阵列”定义操作面板单击按钮，完成阵列特征的创建，完成后的蜗轮如图3-220所示。
图3-220 蜗轮
7．蜗轮的修整
（1）在工具栏内单击按钮，弹出“旋转”定义操作面板，在面板内单击 “位置”→ “定义”，弹出“草绘”定义对话框，按如图3-221所示定义草绘平面。
图3-221 定义草绘平面
（中心线
2）单击按钮，进入草绘环境，绘制如图3-222所示草图，单击按钮，完成草图的绘制。
图3-222 草图
（3）在操作面板内选择，单击按钮，完成后蜗轮如图3-223所示。
图3-223 蜗轮
（4）在工具栏内单击按钮，弹出“旋转”定义操作面板，在面板内单击 “位置”→ “定义”，弹出“草绘”定义对话框，按如图3-224所示定义草绘平面。
图3-224 定义草绘平面
（5）单击按钮，进入草绘环境，在主菜单内依次单击 “草绘”→ “参照”，弹出“参照”定义对话框，按如图3-278所示改变参照，单击按钮。
图3-225 定义参照
（6）绘制如图3-226所示草图，单击按钮，完成草图的绘制。
中心线
图3-226 草图
（7）在操作面板内选择，单击按钮，完成后蜗轮如图3-227所示。
图3-227 蜗轮
（8）创建拔模特征。在工具栏内单击按钮，弹出“拔模”定义操作面板，单击按钮，弹出一面板，参照定义如图3-228所示。
图3-228 定义拔模参照
（9）在操作面板内单击按钮，完成拔模。
（10）根据步骤（6）的操作完成另一侧的拔模。
（11）创建孔特征。在工具栏内单击按钮，弹出“孔”定义操作面板，单击按钮，弹出一面板，选择“同轴”，“放置”定义如图3-229所示。
图3-229 定义孔参照
（12）在操作面板内，输入孔直径“16”，深度通孔，单击按钮，完成孔的创建。
（13）创建键槽。在工具栏内单击按钮，弹出“拉伸”定义操作面板，在面板内单击 “位置”→ “定义”，弹出“草绘”定义对话框，按如图3-230所示定义草绘平面。
图3-230 定义草绘平面
（14）单击按钮，进入草绘环境，绘制如图3-231所示草图，单击按钮，完成草图的绘制。
图3-231 草图
（15）在操作面板内，选择去材，通孔，单击按钮，完成键槽的创建，如图3-232所示。
图3-232 创建键槽
（16）创建倒角特征。在工具栏内单击按钮，弹出“倒角”定义操作面板，定义如图3-233所示，然后在操作面板内，单击按钮完成。
图3-233 定义倒角
3.5 蜗杆的创建
3.5.1 蜗杆的建模分析
下面制作如图3-234所示的蜗杆。
图3-234 蜗杆
建模分析(如图3-235所示)：
(1) 创建阶梯轴。
(2) 创建轮齿。
图3-235 蜗杆的建模分析
3.5.2 蜗杆的建模过程
1．创建阶梯轴（如图3-236所示）
图3-236 创建阶梯轴
(1) 在工具栏内单击按钮，在新建对话框中输入文件名worm.prt,然后单击。
(2) 在工具栏内单击按钮，或者依次在主菜单内单击“插入”→“旋转”，弹出“旋转”定义操控面板，在面板内单击 “位置”→ “定义”，弹出“草绘”定义对话框。
(3) 选择“TOP”面作为草绘平面，选取“RIGHT”面作为参照平面，参照方向为向“右”，单击【草绘】进入草绘环境。
(4) 绘制如图3-237所示的二维草图，在工具栏内单击按钮，完成草图的绘制。在绘制此草图时，一定要绘出中心线。
中心线
图3-237 绘制二维草图
(5) 在操控板中，单击按钮，预览所创建的特征，然后单击按钮，完成特征的创建。
2．创建轮齿
(1) 在主菜单中选择“插入”→“螺旋扫描”→“伸出项”，出现如图3-238所示的属性定义对话框。
图3-238 “属性”菜单管理器
(2) 按图3-238所示选择 “可变的”、 “穿过轴”、 “右手定则”、 “完成”，出现图3-239所示的对话框。
图3-239 “设置草绘平面”菜单管理器
(3) 在绘图区内单击“TOP”面作为绘图平面，依次单击 “正向”→ “缺省”进入绘图平面。
(4) 绘制如图3-240所示的扫引轨迹线，单击完成扫描轨迹。在绘制此草图时，一定要绘出中心线。
中心线
图3-240 绘制二维草图
(5) 在操控板中，输入螺距“11”，并按回车键，系统进入绘制截面状态。
(6) 绘制如图3-241所示的二维草图，在工具栏内单击按钮，完成截面的绘制。
局部截面放大图
图3-241 绘制二维草图
(7) 在如图3-242所示的“伸出项：螺旋扫描”对话框中选择 “预览”预览完成后的模型，然后单击 “完成”完成轮齿的创建。
图3-242 “伸出项：螺旋扫描”对话框
