定位测量放线抄平.docx

目录
一、定位放线测量抄平…………………………………………….1
二、基础底板及基础梁施工……………………………………
三、地下室墙体、顶板施工…………………………………

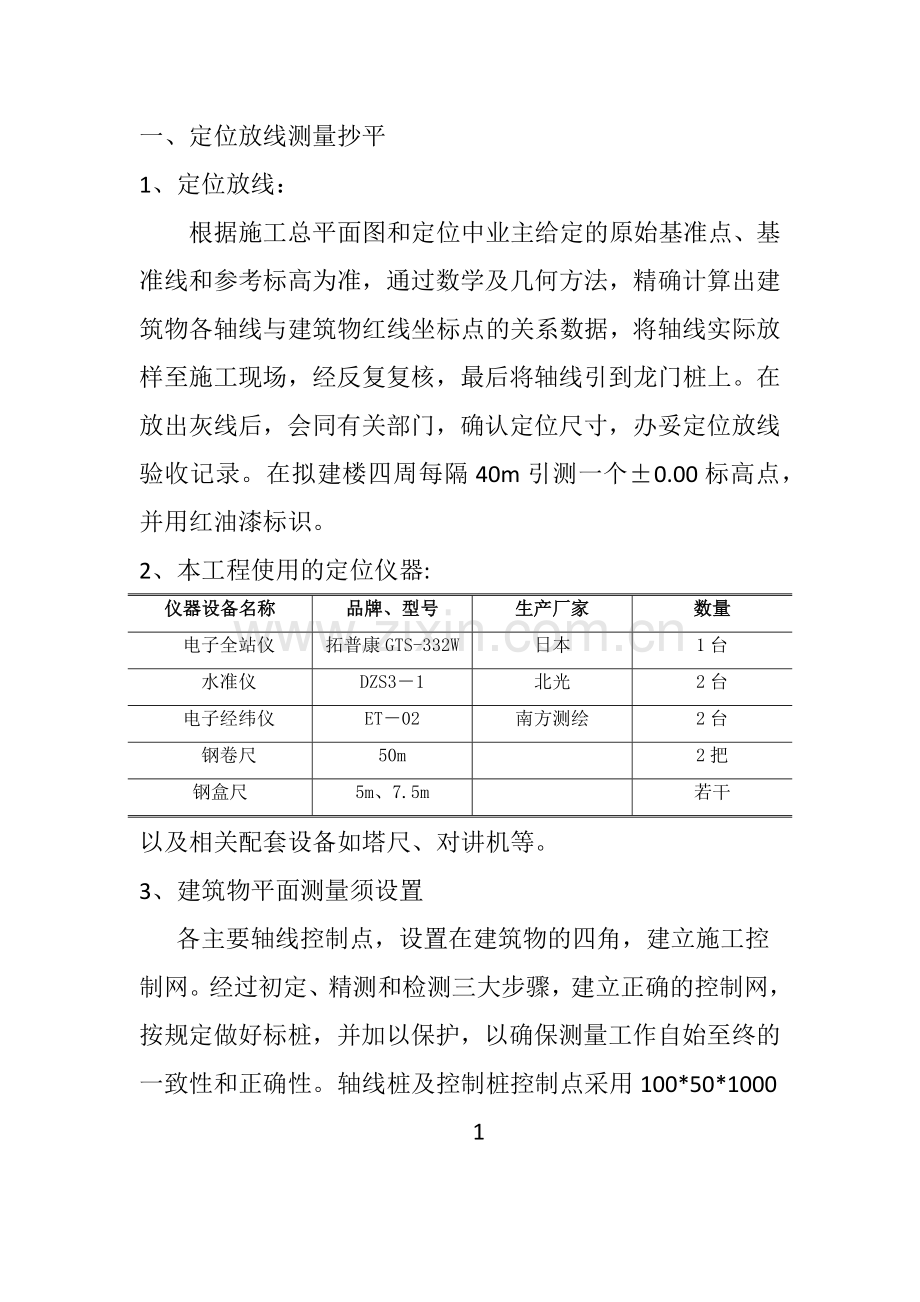

一、定位放线测量抄平
1、定位放线：
根据施工总平面图和定位中业主给定的原始基准点、基准线和参考标高为准，通过数学及几何方法，精确计算出建筑物各轴线与建筑物红线坐标点的关系数据，将轴线实际放样至施工现场，经反复复核，最后将轴线引到龙门桩上。在放出灰线后，会同有关部门，确认定位尺寸，办妥定位放线验收记录。在拟建楼四周每隔40m引测一个±0.00标高点，并用红油漆标识。
2、本工程使用的定位仪器:
仪器设备名称
品牌、型号
生产厂家
数量
电子全站仪
拓普康GTS-332W
日本
1台
水准仪
DZS3－1
北光
2台
电子经纬仪
ET－02
南方测绘
2台
钢卷尺
50m

2把
钢盒尺
5m、7.5m

若干
以及相关配套设备如塔尺、对讲机等。
3、建筑物平面测量须设置
各主要轴线控制点，设置在建筑物的四角，建立施工控制网。经过初定、精测和检测三大步骤，建立正确的控制网，按规定做好标桩，并加以保护，以确保测量工作自始至终的一致性和正确性。轴线桩及控制桩控制点采用100*50*1000
1
的木方桩打入地表土层，露出地表200-300mm，控制桩用C20砼填实，桩表面钉3mm的铁钉作为控制点标记。标桩的设置应与施工总平面图相配合，以避免施工过程中损伤破坏。
高程引测:
现场测量人员应根据业主书面给定的BM点，经精确复核准确无误后，在现场设立控制桩施工的临时水准点。水准点应设在不受基础、土方工程施工变形影响范围以外，水准点宜设置二个以上，以便在高程存疑时桩与桩之间的校核，水准点及沉降观测点的设置必须符合规范要求。
现浇楼面结构施工时，需设置一个高程引测点，楼面结构标高的确定，均需统一在引测点上引测。
4、轴线垂直传递:
基础施工完成后，在±0.00顶板上移测定位轴线，并用红油漆涂在预埋钢板上，上部结构施工时，采用铅垂仪逐层向上并用红漆标志，然后再用钢卷尺丈量方法，定出楼面的分轴线，并弹出墨线。
5、保证测量精度的技术措施:
(1)本工程所有的控制点是工程施工测量的依据，控制点的保护与复核是保证本工程质量的关键之一。
(2)每次重要的投线(如垫层、基础投线、墙、梁投线)必须进行控制轴线的检查，平时用到控制点时也要多次观察检查。
2
每次施测前，向本工程监理通报施测方法，每次施测时，必须向邻近控制点角度或距离闭合。
(3)关键部位的定位、投线必须请本工程监理验收签证，监理要求验收的部位要及时请监理验收，并办好签证，凡监理没有验收签证不得进行下道工序施工。
(4)所有测量原始记录、计算结果和验收签证要妥善保存，以
便核查，工程竣工时一并提交业主。
二、基础底板及基础梁施工
基础底板施工顺序:浇筑垫层 放线 绑扎梁、底板钢筋 底板模板 浇筑混凝土
1、垫层施工
照施工图纸要求施工。
2、放线
根据施工图纸要求在基础垫层上用全站仪定出基础底板和反梁的轴线和边框线，经矫正无误后，用墨线弹出，红漆标识。
3、梁、底板钢筋绑扎
本基础梁、底板钢筋绑扎时，底板钢筋双层双向布置，为保证钢筋位置的正确，地下室底板底层筋用C35砼预制块作钢筋保护层垫层，间距1000*1000.对上层筋的控制，底板处采用Φ14撑筋，其间距不大于1000成梅花型布置，底板
3
所有支撑均不得直接接触素砼垫层，可焊接在底层钢筋或架立在砼垫块上，以防渗漏。同时为保证钢筋绑扎的可操作性，可预先制作一定数量的马凳，高度同底板钢筋上下层钢筋间距。
4、底板模板
底板模板采用竹胶板，按照现场放线标对好所有轴线尺寸，然后将制作后的模板按图安装，做到横平竖直，间距用统一钢卷尺量好位置，垂直用线坠吊直，然后用各种钢管及扣件加以固定，使之不偏位，不跑模，做到符合验收标准。
5、底板混凝土浇筑
由于本基础底板和梁一次浇筑成型，属大体积混凝土，要防止混凝土凝结过程中释放出的大量

4
