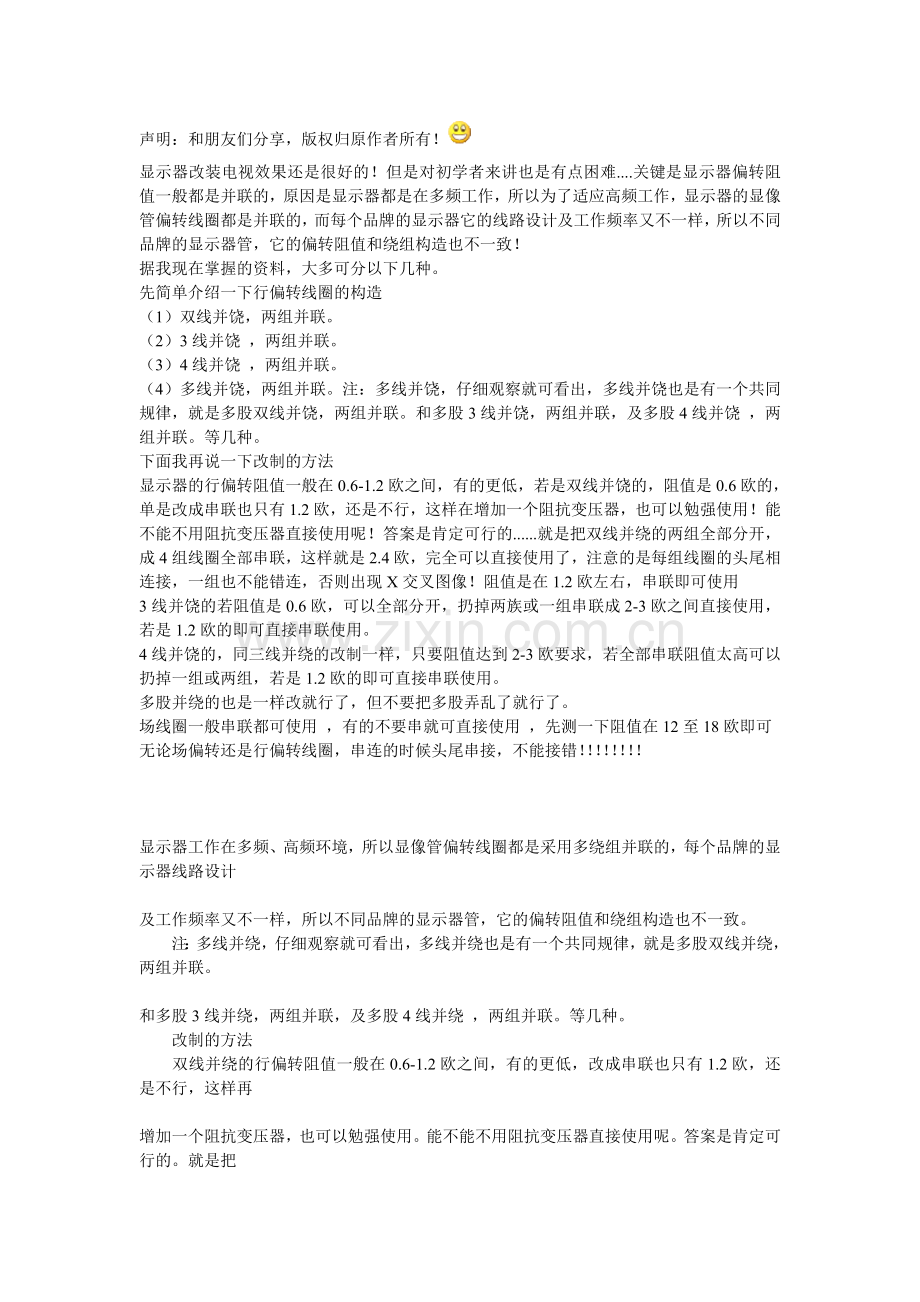

彩显改电视机.doc

声明：和朋友们分享，版权归原作者所有！
显示器改装电视效果还是很好的！但是对初学者来讲也是有点困难....关键是显示器偏转阻值一般都是并联的，原因是显示器都是在多频工作，所以为了适应高频工作，显示器的显像管偏转线圈都是并联的，而每个品牌的显示器它的线路设计及工作频率又不一样，所以不同品牌的显示器管，它的偏转阻值和绕组构造也不一致！
据我现在掌握的资料，大多可分以下几种。
先简单介绍一下行偏转线圈的构造
（1）双线并饶，两组并联。
（2）3线并饶 ，两组并联。
（3）4线并饶 ，两组并联。
（4）多线并饶，两组并联。注：多线并饶，仔细观察就可看出，多线并饶也是有一个共同规律，就是多股双线并饶，两组并联。和多股3线并饶，两组并联，及多股4线并饶 ，两组并联。等几种。
下面我再说一下改制的方法
显示器的行偏转阻值一般在0.6-1.2欧之间，有的更低，若是双线并饶的，阻值是0.6欧的，单是改成串联也只有1.2欧，还是不行，这样在增加一个阻抗变压器，也可以勉强使用！能不能不用阻抗变压器直接使用呢！答案是肯定可行的......就是把双线并绕的两组全部分开，成4组线圈全部串联，这样就是2.4欧，完全可以直接使用了，注意的是每组线圈的头尾相连接，一组也不能错连，否则出现X交叉图像！阻值是在1.2欧左右，串联即可使用
3线并饶的若阻值是0.6欧，可以全部分开，扔掉两族或一组串联成2-3欧之间直接使用，若是1.2欧的即可直接串联使用。
4线并饶的，同三线并绕的改制一样，只要阻值达到2-3欧要求，若全部串联阻值太高可以扔掉一组或两组，若是1.2欧的即可直接串联使用。
多股并绕的也是一样改就行了，但不要把多股弄乱了就行了。
场线圈一般串联都可使用 ，有的不要串就可直接使用 ，先测一下阻值在12至18欧即可
无论场偏转还是行偏转线圈，串连的时候头尾串接，不能接错！！！！！！！！

显示器工作在多频、高频环境，所以显像管偏转线圈都是采用多绕组并联的，每个品牌的显示器线路设计

及工作频率又不一样，所以不同品牌的显示器管，它的偏转阻值和绕组构造也不一致。
　　注：多线并绕，仔细观察就可看出，多线并绕也是有一个共同规律，就是多股双线并绕，两组并联。

和多股3线并绕，两组并联，及多股4线并绕 ，两组并联。等几种。
　　改制的方法
　　双线并绕的行偏转阻值一般在0.6-1.2欧之间，有的更低，改成串联也只有1.2欧，还是不行，这样再

增加一个阻抗变压器，也可以勉强使用。能不能不用阻抗变压器直接使用呢。答案是肯定可行的。就是把

双线并绕的两组全部分开，成4组线圈全部串联，这样就是2.4欧，完全可以直接使用了，

市场上很多是将显示器改为电视机，可现在还是有很多维修人员不知怎么改？换板后，最关键的就是行偏

转线圈的接法。显示器的行线圈是并联的，不可直接接在电视板上，为此，大多用开关变压器来转换。实

际上，将行线圈右头的并联断开改为串联就可，场线圈不用改的。

你得把行偏转的线圈一个一个的分开，分清楚头尾在串联起来．

示器改装电视效果还是很好的！但是对初学者来讲也是有点困难....关键是显示器偏转阻值一般都是并联的，原因是显示器都是在多频工作，所以为了适应高频工作，显示器的显像管偏转线圈都是并联的，而每个品牌的显示器它的线路设计及工作频率又不一样，所以不同品牌的显示器管，它的偏转阻值和绕组构造也不一致！

据我现在掌握的资料，大多可分以下几种。

先简单介绍一下行偏转线圈的构造

（1）双线并饶，两组并联。
（2）3线并饶 ，两组并联。
（3）4线并饶 ，两组并联。
（4）多线并饶，两组并联。注：多线并饶，仔细观察就可看出，多线并饶也是有一个共同规律，就是多股双线并饶，两组并联。和多股3线并饶，两组并联，及多股4线并饶 ，两组并联。等几种。

下面我再说一下改制的方法
显示器的行偏转阻值一般在0.6-1.2欧之间，有的更低，若是双线并饶的，阻值是0.6欧的，单是改成串联也只有1.2欧，还是不行，这样在增加一个阻抗变压器，也可以勉强使用！能不能不用阻抗变压器直接使用呢！答案是肯定可行的......就是把双线并绕的两组全部分开，成4组线圈全部串联，这样就是2.4欧，完全可以直接使用了，注意的是每组线圈的头尾相连接，一组也不能错连，否则出现X交*图像！阻值是在1.2欧左右，串联即可使用

3线并饶的若阻值是0.6欧，可以全部分开，扔掉两族或一组串联成2-3欧之间直接使用，若是1.2欧的即可直接串联使用。

4线并饶的，同三线并绕的改制一样，只要阻值达到2-3欧要求，若全部串联阻值太高可以扔掉一组或两组，若是1.2欧的即可直接串联使用。

多股并绕的也是一样改就行了，但不要把多股弄乱了就行了。

场线圈一般串联都可使用 ，有的不要串就可直接使用 ，先测一下阻值在12至18欧即可

无论场偏转还是行偏转线圈，串连的时候头尾串接，不能接错！！！！！！！！

显示器CRT改偏转后组装电视
2007-09-02 23:02

显示器偏转是两组行偏转线圈并联着用，组织一般在0.5欧姆到1欧姆间。而我们电视机上的偏转线圈一般都高于1欧姆，所以就必须改偏转线圈。
改偏转操作方法一：
①首先用万用表电阻档检测有那些引脚是属于行偏转线圈的电路；一定要确认好。
②去掉行偏转线圈上的其它效正线圈或电感，剩下来的就只有两组行的线圈了，4 个头（如下图）。

注意：有的偏转上的同一个电感里既有行也有场的电感线圈，所以在坼的时候要先看清线路。
③剩下来的4个头，先确认哪两个头是一组线圈，然后把这两组串联起来就OK。
   注意：如果改完后开机，屏幕出现莲花状的光栅，那就是在串联偏转线圈时接反了。如上图，如果串联时将La2和Lb1接一起，剩下来的就是La1、Lb2接主板，此时开机如果屏幕出现莲花状的光栅，可将La2、Lb2接一起，La1、Lb1接主板或将La1、Lb1接一起，La2、Lb2接主板。
偏转改完后对主板的技改：
如果发现行幅不对，先试换偏转与主板上的连线，如果还是不对就需要技改了，如下：
①行幅过宽：加大S电容，多数板上的位号为C411，大的一个涤纶电容。最大不超过1.5uF。
②行幅过笮：减小S电容，多数板上的位号为C411，最小不低于0.15uF。
当改行幅时最好不要轻易改动逆程电容，会影响行输出所输出的各个电压。
改完后试机发现行管过热的处理方法：
方法一：例如我们坼开偏转时，一组线圈有6根线，可以考虑只用4根或3根，多余的就不用了；减少偏转线后再串联好。
方法二：例如我们坼开偏转时，一组线圈有6根线，先分成3根一组，再串联起来；另一组偏转同样这样改；改完后再把这两组线圈并联起来。
改完后试机发现屏幕有竖着的一道道暗影，从右到左越来越明（暗）：
例如我们坼开偏转时，一组线圈有6根线，先分成3根一组，再串联起来；另一组偏转同样这样改；改完后再把这两组线圈并联起来。少数偏转线多线细，注意别弄错了别弄断了，需要耐心；也有部分偏转需要多次的串并联后才行，如果您对改偏转本身不熟悉的情况下可以用下面的方法来改。
改偏转操作方法二：
连线方法如图：

注意加装匹配器要把原来的偏转线圈复原，如果偏转上的其它效正用的线圈忘了怎么接那个不重要，关键是还得改成原来的并联。效正线圈不接，有的只是枕型失真。
不过这样改的缺点就是有的机器会屡烧行管，或烧

1：找一个大点的电视机或者显示器的开关电源变压器串联成自偶变压器接在行输出偏转接头上，然后把偏转线圈接上去，根据偏转大小调整接头，直到行管温度不烫手，行幅度满意为止。
2：找一个开关变压器的磁心自己绕制自偶变压器，线径在0。5mm以上绕250圈以上，每25圈抽一个头，线圈的接法自己根据行电流和行幅度调整，大家都是行家，我就不现丑了，显示器管改电视我已经高了好几年了，15，17寸的都可以这样做，欢迎大家指正

初级接原偏转处，次级接现在的偏转线圈

那用那么麻烦哦 我从来不用那东西.把行偏转的多股线分开先弄一半串联.另外一半也串联,就是两组了,再把这两组串联起来就OK,  不行的话在把行线性电感拆掉,直接短路就OK

彩显改彩电、在尺寸上选择14---15寸的最好、17寸的彩显主要是校正不好解决、对于14--15寸的彩显、改机的关健在于行偏转(场偏转阻值在6欧以上不用改、对阻值在4---5欧可由并联改串联很好改的)。对行偏转的处埋、很多人采取增加阻抗匹配器(外形像开关变压器)解决。但存在成本高、温度高。可靠性不高等问题。很多人对行偏转由并联改串联也只是一知半解的。这2年我改得较多、而且很可靠、

纯平彩显改机中间模糊雾状干扰的处理方法
已有 26 次阅读  2009-12-05 23:46   标签:  纯平彩显  模糊
1.中间模糊的处理：（1）.用市售的聚焦盒，最好从第二个高压阳极分压的，如：JVC机上用的，可以很好的解决此问题，但代价太高。（2）.用市售的小聚焦盒也可，改装时最好在管座内两电极间加一只1-1.5M的电阻，这样分压的效果更好。代价一般。（3）.电阻分压法，也在管座内两电极中间加一只1-1.5M的电阻，聚焦线接在上面的聚焦电极，注意不要接错，再用两只56M的电阻串在一起一端接地另一端接在下面的聚焦电极上，细调聚焦电位器使中间的图像和四边的图像清晰为止。只需0.3元的代价，很实用！
2.雾状干扰的处理：有些管子改后出现稍微调高一点加速极就会出现雾状干扰，只有把图像调的很暗才不出现，如：三星管的个别型号就这样。解决办法：在管座上找到RGB用1-2W的电阻(15-30K之间）对地加上，根据管子的老化程度进行选择电阻的阻值达到图像清晰为好.这是我多年改机的经验望给同行带来快乐!
