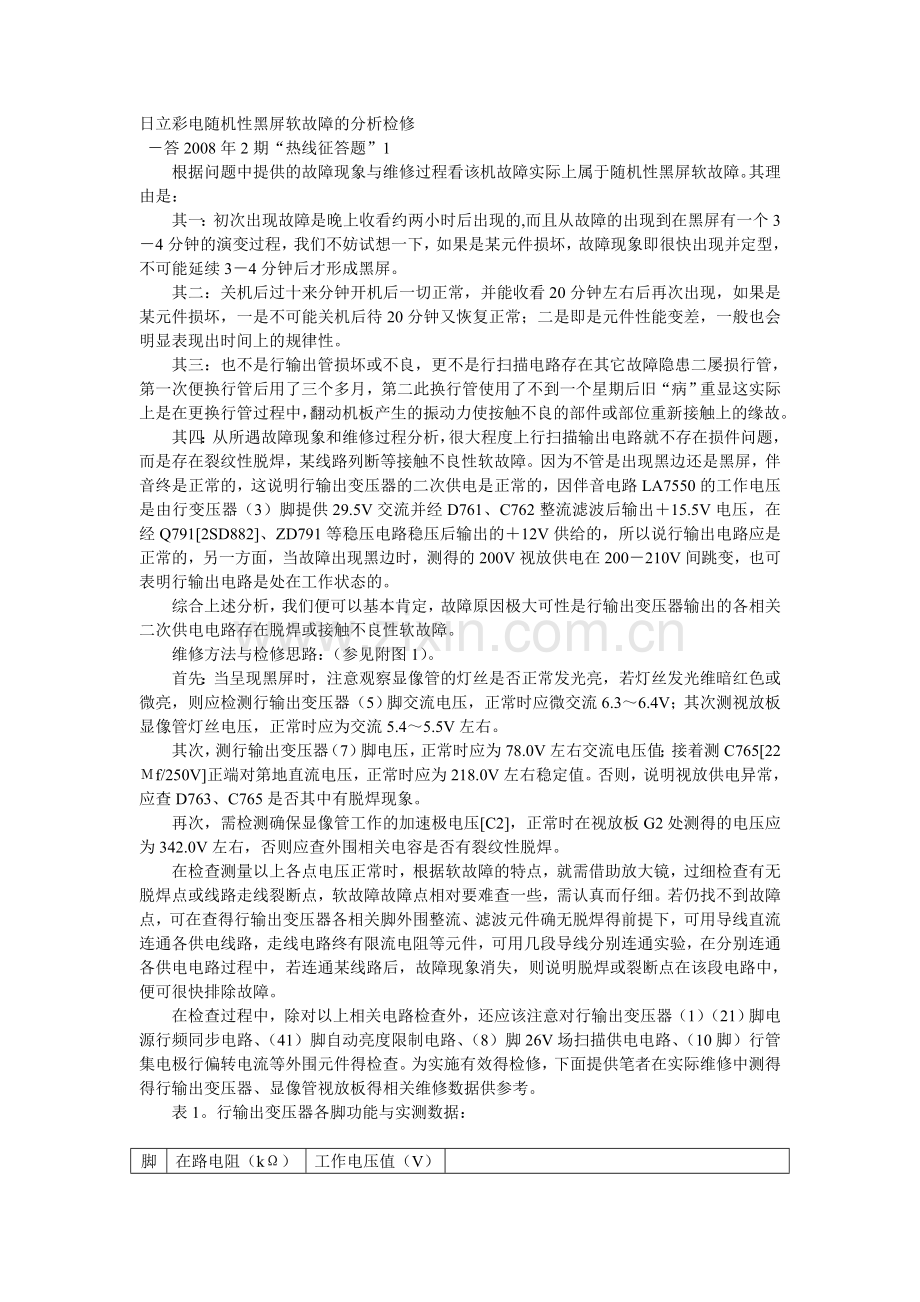

日立彩电随机性黑屏软故障的分析检修
－答2008年2期“热线征答题”1
根据问题中提供的故障现象与维修过程看该机故障实际上属于随机性黑屏软故障。其理由是：
其一：初次出现故障是晚上收看约两小时后出现的,而且从故障的出现到在黑屏有一个3－4分钟的演变过程，我们不妨试想一下，如果是某元件损坏，故障现象即很快出现并定型，不可能延续3－4分钟后才形成黑屏。
其二：关机后过十来分钟开机后一切正常，并能收看20分钟左右后再次出现，如果是某元件损坏，一是不可能关机后待20分钟又恢复正常；二是即是元件性能变差，一般也会明显表现出时间上的规律性。
其三：也不是行输出管损坏或不良，更不是行扫描电路存在其它故障隐患二屡损行管，第一次便换行管后用了三个多月，第二此换行管使用了不到一个星期后旧“病”重显这实际上是在更换行管过程中，翻动机板产生的振动力使按触不良的部件或部位重新接触上的缘故。
其四：从所遇故障现象和维修过程分析，很大程度上行扫描输出电路就不存在损件问题，而是存在裂纹性脱焊，某线路列断等接触不良性软故障。因为不管是出现黑边还是黑屏，伴音终是正常的，这说明行输出变压器的二次供电是正常的，因伴音电路LA7550的工作电压是由行变压器（3）脚提供29.5V交流并经D761、C762整流滤波后输出＋15.5V电压，在经Q791[2SD882]、ZD791等稳压电路稳压后输出的＋12V供给的，所以说行输出电路应是正常的，另一方面，当故障出现黑边时，测得的200V视放供电在200－210V间跳变，也可表明行输出电路是处在工作状态的。
综合上述分析，我们便可以基本肯定，故障原因极大可性是行输出变压器输出的各相关二次供电电路存在脱焊或接触不良性软故障。
维修方法与检修思路：（参见附图1）。
首先：当呈现黑屏时，注意观察显像管的灯丝是否正常发光亮，若灯丝发光维暗红色或微亮，则应检测行输出变压器（5）脚交流电压，正常时应微交流6.3～6.4V；其次测视放板显像管灯丝电压，正常时应为交流5.4～5.5V左右。
其次，测行输出变压器（7）脚电压，正常时应为78.0V左右交流电压值；接着测C765[22Μf/250V]正端对第地直流电压，正常时应为218.0V左右稳定值。否则，说明视放供电异常，应查D763、C765是否其中有脱焊现象。
再次，需检测确保显像管工作的加速极电压[C2]，正常时在视放板G2处测得的电压应为342.0V左右，否则应查外围相关电容是否有裂纹性脱焊。
在检查测量以上各点电压正常时，根据软故障的特点，就需借助放大镜，过细检查有无脱焊点或线路走线裂断点，软故障故障点相对要难查一些，需认真而仔细。若仍找不到故障点，可在查得行输出变压器各相关脚外围整流、滤波元件确无脱焊得前提下，可用导线直流连通各供电线路，走线电路终有限流电阻等元件，可用几段导线分别连通实验，在分别连通各供电电路过程中，若连通某线路后，故障现象消失，则说明脱焊或裂断点在该段电路中，便可很快排除故障。
在检查过程中，除对以上相关电路检查外，还应该注意对行输出变压器（1）（21）脚电源行频同步电路、（41）脚自动亮度限制电路、（8）脚26V场扫描供电电路、（10脚）行管集电极行偏转电流等外围元件得检查。为实施有效得检修，下面提供笔者在实际维修中测得得行输出变压器、显像管视放板得相关维修数据供参考。
表1。行输出变压器各脚功能与实测数据：

脚
位
在路电阻（kΩ）
工作电压值（V）

引脚功能及说明
红测
黑测
无信号
有信号
1
2.8
11.6
115.0
115.0
开关电源行频同步脉冲控制
2
2.8
11.6
115.0
115.0
开关电源行频同步脉冲控制
3
0.0
0.0
29.5
29.5
经D761整流，C762滤波输出15.5V直流电压
4
78.0
52.0
20.0
27.0
自动亮度控制
5
0.0
0.0
6.3
6.4
显像管灯丝电压输出
6
2.8
11.6
115.0
114.0
行电源输入
7
0.0
0.0
78.0
78.0
经D763整流，C765滤波，218V视放电压输出
8
0.0
0.0
76.0
70.0
经D762整流、C764滤波输出26.0V供场扫描电路
9
0.0
0.0
0.0
0.0
接地
10
2.7
11.6
115.0
114.0
接行管集电极，提供行偏转电流
表2.彩色显像管引脚功能与实测数据
脚
位
在路电阻（kΩ）
工作电压值（V）

引脚功能及说明
红测
黑测
无信号
有信号
地
0.0
0.0
0.0
0.0
电子束控制栅极地
G-K
10.9
∞
178.0
187.0
绿基色信号输入
加速极
∞
∞
342.0
342.0
加速极（G2）电压输入
R-K
11.1
∞
166.0
155.0
红基极信号输入
灯丝
0.0
0.0
5.45
5.45
显像管灯丝电压
灯丝地
0.0
0.0
0.0
0.0
显像管灯丝电压
B-K
11.0
∞
173.0
173.0
蓝基色信号输入
地
0.0
0.0
0.0
0.0
电子速控制栅极地
最后，笔者在实际维修中，检修一台索尼1882彩电时，碰到和问题中故障现象完全相同的情况，所不同的是，无论黑边出现或向左发展还是全黑屏时，若按动音量键便会呈现一条水平绿线。最后查出是消隐电路中的消隐管Q804[2SC2785]放大管异常。在此作为提示，必要时不妨查消隐电路元件和电路，或许能有新的收获。

陕西省商洛市“黄河、海尔电器维修部”
周彦芳
