空气炮安装使用说明书.doc

山东省曲阜市兴达矿山机械有限公司

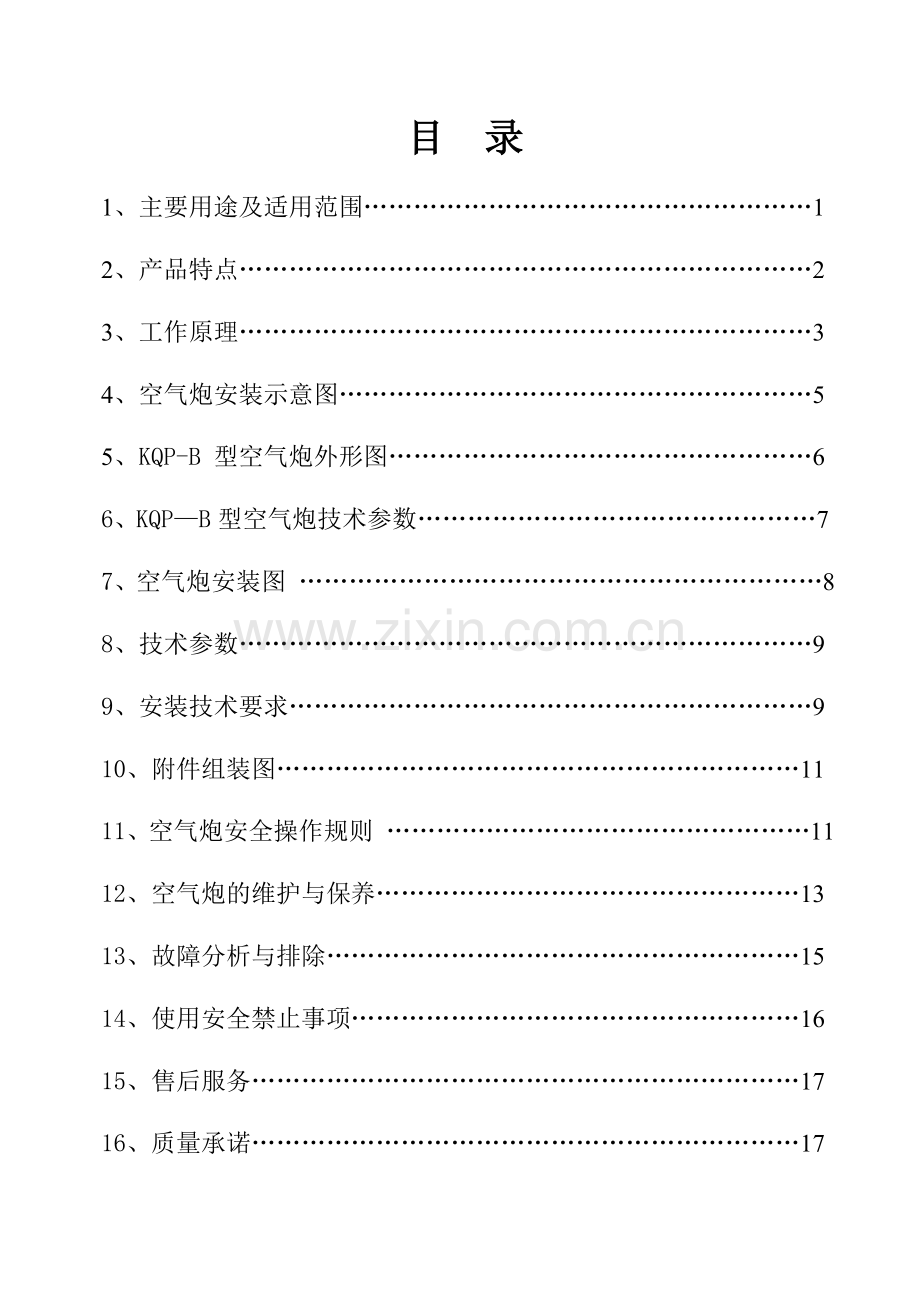

目 录
1、主要用途及适用范围………………………………………………1
2、产品特点……………………………………………………………2
3、工作原理……………………………………………………………3
4、空气炮安装示意图…………………………………………………5
5、KQP-B 型空气炮外形图……………………………………………6
6、KQP—B型空气炮技术参数…………………………………………7
7、空气炮安装图 ………………………………………………………8
8、技术参数……………………………………………………………9
9、安装技术要求………………………………………………………9
10、附件组装图………………………………………………………11
11、空气炮安全操作规则 ……………………………………………11
12、空气炮的维护与保养……………………………………………13
13、故障分析与排除…………………………………………………15
14、使用安全禁止事项………………………………………………16
15、售后服务…………………………………………………………17
16、质量承诺…………………………………………………………17

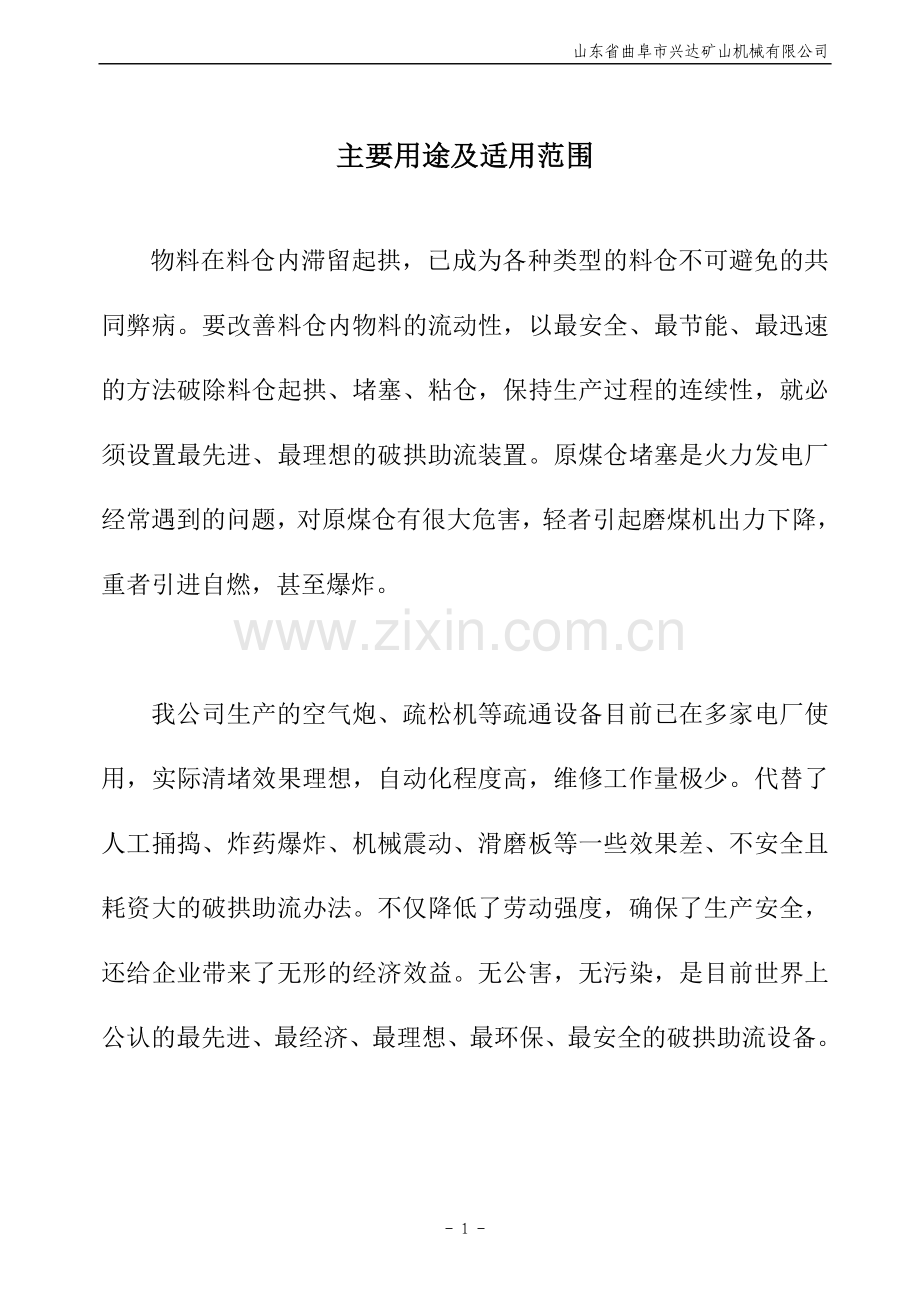

主要用途及适用范围

物料在料仓内滞留起拱，已成为各种类型的料仓不可避免的共同弊病。要改善料仓内物料的流动性，以最安全、最节能、最迅速的方法破除料仓起拱、堵塞、粘仓，保持生产过程的连续性，就必须设置最先进、最理想的破拱助流装置。原煤仓堵塞是火力发电厂经常遇到的问题，对原煤仓有很大危害，轻者引起磨煤机出力下降，重者引进自燃，甚至爆炸。

我公司生产的空气炮、疏松机等疏通设备目前已在多家电厂使用，实际清堵效果理想，自动化程度高，维修工作量极少。代替了人工捅捣、炸药爆炸、机械震动、滑磨板等一些效果差、不安全且耗资大的破拱助流办法。不仅降低了劳动强度，确保了生产安全，还给企业带来了无形的经济效益。无公害，无污染，是目前世界上公认的最先进、最经济、最理想、最环保、最安全的破拱助流设备。

产品特点

* 快速喷爆，有效破坏架桥，解决堵塞问题；
* 组合空气炮，作用力大，
* 静音动作，噪音低；无污染;
* 无泄漏设计，有效利用能量；
* 不会压缩料桶内原料；
* 最低限的维护保养：简单移动部件、无马达、无轴承、无需润滑；
* 强而有力的喷爆力；有效范围广；
* 弹簧复位，确保活塞喷爆后立即复位，以阻挡料桶内脏污物质反串入空气炮；
* 使用寿命长；一年内炮体内部免维护

新型空气炮工作原理

空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续；

S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体

1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。

2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.

空气炮安装示意图（图表3）

KQP-B（代表的意义）型空气炮外形图（图表4）

技术特性表
设计压力Mpa
0.84
工作介质
空气/氮气
主体材质
Q235-B/16MnR
腐蚀裕量mm
1.0

KQP — □

罐体公称容积：（L）
产品类型代号：（“空气炮”的每个字的第一个
汉语拼音大写字母）
KQP—B型空气炮技术参数（图表5）

型号
KQP-B-50
KQP-B-75
KQP-B-100
KQP-B-150
KQP-B-200
KQP-B-300
KQP-B-500
容积L
50
75
100
150
200
300
500
L mm
472
641
877
853
1107
1171
1428
A mm
570
570
570
670
670
772
786
ΦD mm
400
400
400
500
500
600
700
ΦG mm
89
89
89
108
108
108
108
C mm
226
226
226
270
270
330
365
B mm
160
320
400
400
400
700
700
D mm
280
280
280
320
320
350
350
K
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
G1
工作压力MPa
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
工作温度℃
-19-+120
-19-+120
-19～+120
-19～+120
-19～+120
-19～+120
-19～+120
冲击力
N
1200 ～3000
2500 ～6600
3400 ～7600
3700 ～8000
4500 ～10000
5100～17500
13800 ～28700
爆炸能量kgfm
8800
10200
14300
21500
40800
68000
88000
重量kg
43
49
57
71
81
107
197

空气炮安装图（图表6）

技 术 参 数（图表7）

产品型号
ФD
ФG
D
B
R
C
ФA
KQP-B-50
400
89
280
160
425
210
18
KQP-B-75
400
89
280
200
425
210
18
KQP-B-100
400
89
320
400
445
210
18
KQP-B-150
500
108
320
400
495
265
18
KQP-B-200
500
108
320
600
495
265
18
KQP-B-300
600
108
350
500
561
330
20
KQP-B-500
700
125
400
700
636
380
20

安装技术要求

1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；
2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；
3、气源各个接头部位及管路不得漏气。使用的压缩空气必须是过滤的、稳定的、干燥的。最大工作压力不得超过0.8MPa，最小工作压力不得低于0.3MPa；
4、炮体排水塞应向下，便于排水。若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；
5、进气控制球阀应安装在便于操作的位置；
6、空气炮未稳固在料仓上之前，切勿随意放炮；
7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于＋80℃；
8、环境温度低于-10℃时，应采取保温措施；
9空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）
10、除注明外、焊接、接头形式与尺寸符合GB985-968-88规定，焊接高度等于较薄件厚度，并全部连接焊。
11、安装时要保证底托角钢上面平整且远离仓的一端要高出近离仓的一端不小于10%；
12、本设备安装完毕后应对支架部分彻底除锈，并涂底漆和面漆。
附 件 组 装 图（图表8）

空气炮安全操作规则

为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，正确的操作与良好维护是极其重要的。
空气炮压缩空气供给系统应采用集中供气，确保压力的稳定与气源损失达到最小化。
一、 操作程序
空气炮安装完毕后，应认真检查，无问题后，向空气炮充气，并进行密封检查，合格后方可进行空试，试放时应逐步升至正常工作压力。
1、 空气炮应有专人负责，切不可随意操作；
2、 空气炮操作前应确保给料机及料仓闸门已启动或打开；
3、 使用前应检查料仓内堵塞位置，然后根据料仓堵塞具体情况分台分层释放；
4、 空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上。避免上层物料把下层物料夯实；
5、 手动控制时，操作按钮的时间应在不低于1秒。同一台空气炮两次操作时间的间隔应在60秒以上；
6、 使用前应检查炮体内压力应达到0.3MPa以上，（工作压力0.3-0.8MPa）；
7、 不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；
8、 环境温度低于-20℃后，不可向空气炮内充气使用；
二、安全注意事项
1、使用时，人员要远离料仓落煤口；
2、如需在料仓内进行人工清料或其他维护作业时，应确保，总进气阀已关闭，炮体内无压缩空气， 控制电源已断开；
3、空气炮维护保养时应确认炮体内无压缩空气，控制电源已断开；
4、空气炮未稳固在料仓上之前，切勿随意试放；

空气炮的维护与保养

为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。空气炮在使用中应进行必要的维护检查。
月检：
1、 检查全部空气管道及连接处是否松动漏气；
2、 检查全部气动元件工作是否正常、灵活；
3、 检查空气炮各个法兰的连接螺栓是否松动，应及时进行紧固；
半年检：
1 、进行全面外观检查，空气炮有无结构损伤。
2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。
3、 检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。
4、 正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。
5 、检查安全阀是否能够在规定压力下正常开启。
6 、检查全部接线，有无松动、磨损或断裂现象。
完成上述检查后，重新接上所有空气管路和电源，检查各部联接正确可靠后，方可投入使用。
7、使用满半年时间的空气炮，应对排气总成内部的活塞及缸套进行清洗，并加注润滑油（维护方法：首先拆掉固定法兰与盲板用的8条螺栓，然后取下盲板，将缸套与活塞同时从跑体内部取出，在地面上将活塞从缸套内取出，用煤油对缸套内部及活塞整体进行清洗，检查活塞上的两道密封环的老化程度，若发现出现掉块、断裂或在缸套内不能进行密封；应更换密封环，清洗或更换完零部件后，应在两道密封环之间，均匀涂上3号钙基润滑脂，装入缸套内部，更换缸套两侧的密封垫，最后按照拆卸过程将零部件原位安装在炮体上）；
故障分析与排除

现象
故障原因
排除方法
空气炮不能充气
气源管路受阻或管路漏气
检修管路，保证畅通，不得漏气
进气主管道泄漏
查明泄漏点及时排除
球阀关闭
打开球阀
进气主管道没有气
查明原因，及时送气
炮体内充满了水或污物
排除水或污物
空压机未启动
打开空压机
空气炮不能排气
电磁换向阀不运作
排除电、气、信号故障，检修电磁换向阀
电磁换向阀装错
正确连接换向阀
电磁换向阀失灵
清理检查失灵原因，保养维修或更换
控制箱没有电
控制箱电源确保有电
空气炮释放能力小
气压过低
检查并增加气源压力
空气炮充气不足
适当延长充气时间
炮体内有水或污物
排除炮体内污物或水
活塞和密封圈漏气
清理更新活塞、密封圈
喷射管气流阻力大
降低气流阻力
筒体内不存气或存气过少
检查漏气原因增加气源
排气管过长或弯头太多
调整距离，调整安装位置
气源引管出口通径小
更换大通径管路
空气炮充气速度慢
空压机排气量小
增加空压机排气量
气源管路受阻
查找气源受阻原因并及时排除
没有气源或气压太低
及时送气或增加气源压力达到额定要求
空气炮不工作
电源不通或开关损坏
查明原因及时修复或更换
电磁阀装错或失灵
纠正安装位置或更换
电磁阀磁头损坏
更换新电磁阀

使用安全禁止事项

售后服务
1、我方对需方工作人员进售后技术培训，便之达到使用操作、运行、保养、维护、检验之技术。
2、设备低达用户工地后，供方按用户工程计则进度协助指导设备按装，调试至满足运行的要求作为合同产品竣工交接。
3、供方对产品自交接之日起三包二年，并长期提供配件。同时，协助用户对产品进行保养，保证设备正常运行。
4、需方发出售后服务通知，我方以最快的交通工具。保证36小时到过现场。
质量承诺
曲阜市兴达矿山机械有限公司对本公司生产的新型空气炮系列产品做出以下质量承诺：
1、我公司对售出设备自竣工交接之日起,质量保证期为2年。
2、保修期内贵方发出售后服务通知,用电话或传真通知我方，我方将在72小时以内到达现场,为用户解决。
3、保修期终止前,我方将定期实施用户回访,协助用户对合同产品进行维护保养,保证设备正常运行。

我公司将以最优质的服务，提供最优质的产品。

F 曲阜市兴达矿山机械有限公司（中国·曲阜）

地 址：曲阜市小雪工业园西陈路东 邮编：273150
网 址：
邮 箱：qfxd111@
电 话：0537-4405189
传 真：0537-4643099
- 17 -
