11#楼窗雨篷板补浇砼施工方案
1、 待窗台板二次结构浇筑完成，并达到强度后，再对漏掉窗雨篷进行补浇砼施工。
2、 施工准备：a、首先和设计沟通确定雨篷板受力钢筋为植筋施工。b、找好水平，标高、位置。然后按图纸要求（即板受力筋为负弯矩筋）弹出钢筋线和植筋位置按D8@150，同时弹好支摸板线。 3、植筋、按图纸规定按150mm间距、直径8mm三及钢植筋,植入砼深度15d植筋。待植筋完成后，报监理汇同甲方进行验收并作拉拔试验合格后按图纸规定垂直方向D8@150,水平方向3D6绑扎板筋。
4、制作摸具、与弹好的模板线为准，用适合高度的钢管和丝顶托配合与窗台板为依托制好模具并安装，尺寸按图纸标注。然后加固。5、加固、待模具制作安装完毕以后开始加固。在室内窗临边300mm位置竖向用丝顶托和钢管配合固定3跟钢管，间距1米。用钢管緣窗水平方向连接2道横杆，横杆水平间距1米，将3跟立管连接一起作稳固窗板摸具使用。用相同钢管缘垂直方向与窗板模具支撑钢管连接，保证模具的稳固性。窗台模具支撑、立杆水平方向500nn间距3跟，垂直方向500mm两根连接，杆脚支撑在窗台板上，另加两根杆斜撑，杆脚支撑在窗过梁上并用横杠连接至室内固定立杆上固定牢靠。（见下图）
6、浇筑砼：待板模具及支撑，钢筋保护层垫，新旧砼接触面凿毛。甲方监理验收合格后用吊篮把操作人员放到合适位置浇筑砼，砼比原砼标号高一等及浇筑。
拆摸时间为28天。

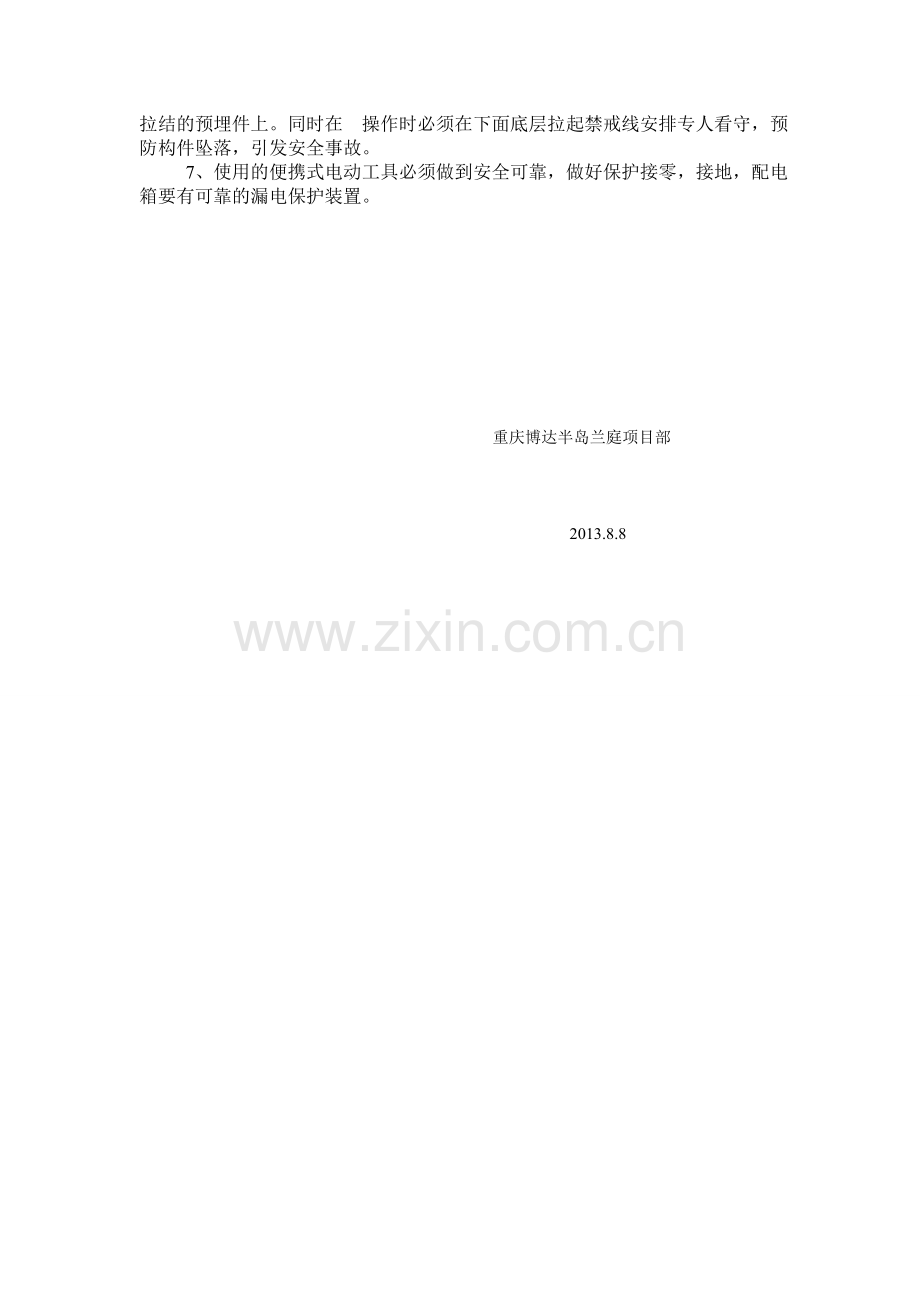

6、 安全措施：在施工前必须做好安全措施，施工人员必须两人以上，戴上安全带、安全帽并相互检查确定有效可靠。安全带固定在钢管内架上或固定外架拉结的预埋件上。同时在 操作时必须在下面底层拉起禁戒线安排专人看守，预防构件坠落，引发安全事故。
7、使用的便携式电动工具必须做到安全可靠，做好保护接零，接地，配电箱要有可靠的漏电保护装置。

重庆博达半岛兰庭项目部

2013.8.8
