杠杆导学案.doc

第一节 杠 杆
学习目标：
1.认识杠杆及其要素
2.会画力臂
3.通过探究，了解杠杆的平衡条件
4.理解杠杆的平衡条件，知道三种杠杆的概念、特点及应用
学习重点和难点：
1、.会画力臂
2、理解杠杆的平衡条件，并能熟练应用
自学感悟
1.在力的作用下，能够绕＿＿＿＿＿转动的硬棒（可以是弯曲的）叫做杠杆，这个固定点叫＿＿＿＿＿ 。＿＿＿＿＿＿＿＿＿＿＿  的力叫动力，  ＿＿＿＿＿＿＿＿＿＿＿  的力叫阻力，从支点到动力的作用线的垂直距离叫做 ＿＿＿＿＿ ，从支点到阻力的作用线的 ＿＿＿叫做 ＿＿＿  。
2.杠杆的平衡条件是：  ＿＿＿＿＿＿＿＿＿＿＿ ，用公式可表示为  ＿＿＿＿＿＿＿＿＿＿ 。动力臂L1是阻力臂L2的几倍，动力F1就是阻力F2的  ＿＿＿＿＿＿＿＿＿＿＿。
3.三种杠杆
（1）省力杠杆：动力臂 ＿＿＿阻力臂，动力   ＿＿阻力；
这种杠杆，省了 ＿＿＿  ，费了 ＿＿＿＿ 。
（2）费力杠杆：动力臂 ＿＿ 阻力臂，动力  ＿＿ 阻力；

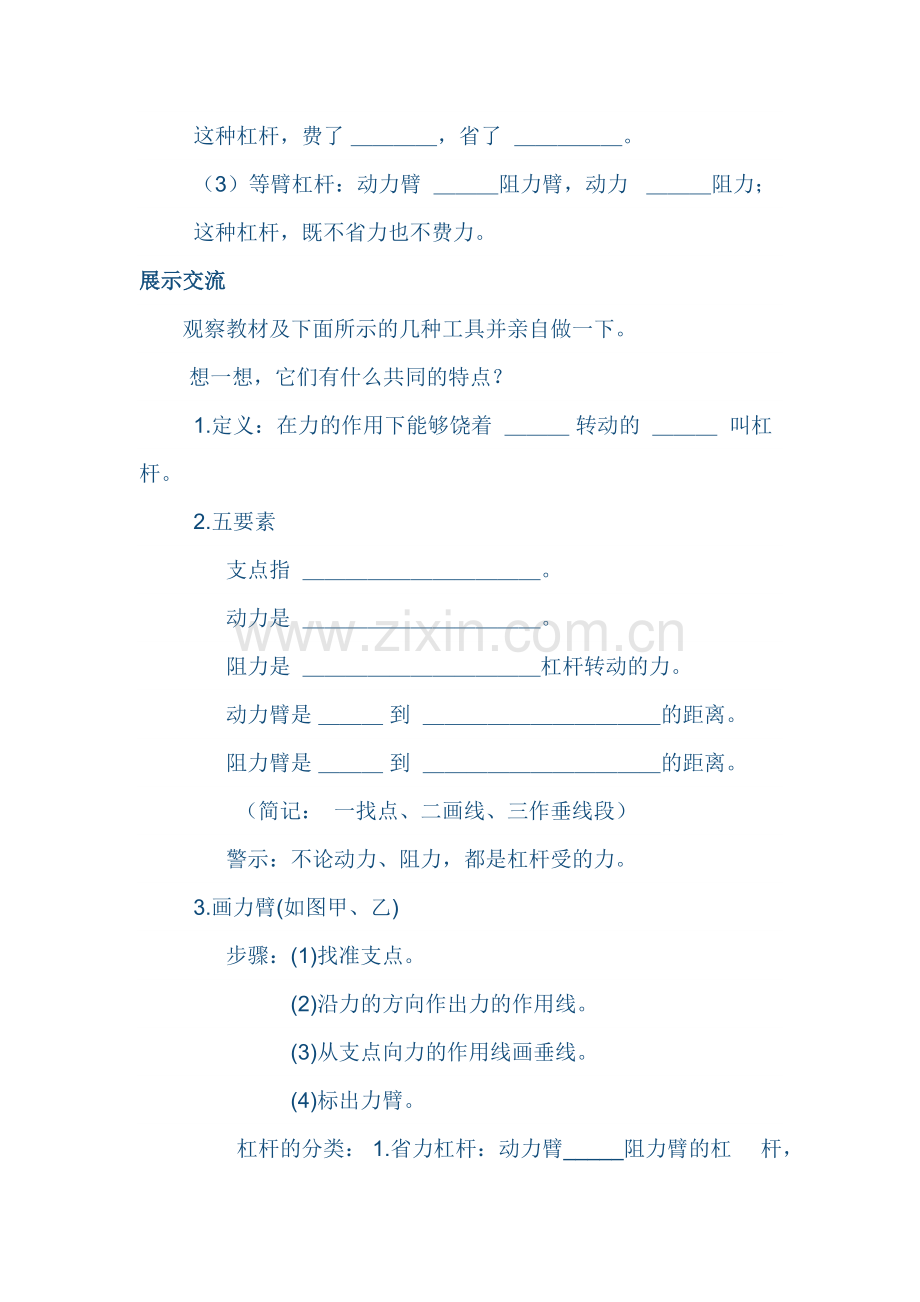

这种杠杆，费了 ＿＿＿＿，省了  ＿＿＿＿＿。
（3）等臂杠杆：动力臂  ＿＿＿阻力臂，动力   ＿＿＿阻力；
这种杠杆，既不省力也不费力。
展示交流
观察教材及下面所示的几种工具并亲自做一下。
  想一想，它们有什么共同的特点？
1.定义：在力的作用下能够饶着  ＿＿＿ 转动的  ＿＿＿  叫杠杆。
2.五要素
支点指  ＿＿＿＿＿＿＿＿＿＿＿。
动力是  ＿＿＿＿＿＿＿＿＿＿＿。
阻力是  ＿＿＿＿＿＿＿＿＿＿＿杠杆转动的力。
动力臂是 ＿＿＿ 到  ＿＿＿＿＿＿＿＿＿＿＿的距离。
阻力臂是 ＿＿＿ 到  ＿＿＿＿＿＿＿＿＿＿＿的距离。
（简记： 一找点、二画线、三作垂线段）
警示：不论动力、阻力，都是杠杆受的力。
3.画力臂(如图甲、乙)
步骤：(1)找准支点。
(2)沿力的方向作出力的作用线。
(3)从支点向力的作用线画垂线。
(4)标出力臂。
杠杆的分类： 1.省力杠杆：动力臂_____阻力臂的杠    杆， 杠杆平衡时，动力_______阻力。
2.等臂杠杆：动力臂_____阻力臂的杠杆，杠杆平衡时，动力_______阻力。
3.费力杠杆：动力臂_____阻力臂的杠杆，杠杆平衡时，动力_______阻力。
4.下列哪些是省力杠杆，哪些是费力杠杆？
  ①省力杠杆＿＿＿＿＿＿＿＿＿＿＿。
②费力杠杆＿＿＿＿＿＿＿＿＿＿＿。
质疑探究
探究杠杆的平衡条件　
1.杠杆平衡指杠杆在动力和阻力的作下_______或_______。
问题：当杠杆平衡时 ，动力、动力臂和阻力、阻力臂之间存在 怎样的定量关系呢？
先猜一下：                                                         。
2.实验探究
①阅读课本，思考实验步骤
②分小组进行实验探究
（注意小组成员分工，边实验边记录）
③根 据实验数据得出的结论是＿＿＿＿＿＿＿＿＿＿＿若用F1、F2、L1、L2分别表示动力、阻力、动力臂和阻力臂，杠杆的平衡条件可表示为：＿＿＿＿＿＿＿＿＿＿＿
思考：杠杆只能静止在水平位置吗？你能让杠杆在非水平位置平衡吗？试一试。
本实验中，让杠杆在水平位置平衡有什么好处呢？
深化提高
1、如图若将圆形的油桶滚上台阶，请画出最小的力。
2、如图所示,作用在杠杆一端且始终与杠杆垂直的力F,将 杠杆缓慢地由竖直拉至水平 过程中,力F                                    (       )
A.变大   B.变小   C.不变  D.先变大后变小
3、所谓杠杆平衡是指杠杆处于_______状态或_______状态。
杠杆的平衡条件是_______，字母表示式为_______。
4、地面上有一根大木杆，抬起A端需用300N，抬起B端需用200N，这条木杆的       端较粗。
5、关于力臂的下列说法中正确是                                （       ）
A.从支点到动力作用点的距离叫动力臂
B.从动力作用点到阻力作用线的距离叫动力臂
C.从支点到阻力作用线的距离叫阻力臂
D.从阻力作用点到动力作用点的距离叫阻力臂
6、已知物体在月球上的重力大约是地球上重力的六分之一。做生意时，用同一杆秤在月球上称质量，和在地球上相比                                       （        ）
A.买方吃亏　　　　　　　　B.卖方吃亏　　
C.双方都不吃亏　　　　　  D.双方都吃亏
7、一个杠杆在两个力的作用下处于平衡状态，则下列说法中正确的是  （        ）
A.这两个力的大小一定相等        B.这两个力的力臂一定相等
C.力臂较长的那个力较大          D.两个力和各自力臂的乘积一定相等
8、用撬棒撬起一石块,沿不同方向用力作用于撬棒,哪个力最小         (         )
A． F1  B. F2   C. F3   D. 都一样
 9、用一杆秤称物体质量时,误用了一个较重的秤砣,称出的物体质量比实际值(         )
A.偏大   B. 偏小   C. 一样重   D. 无法确定
知识整合
1.一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
支点——杠杆绕着转动的点；动力——使杠杆转动的力；阻力——阻碍杠杆转动的力；动力臂——从支点到动力作用线的距离；阻力臂——从支点到阻力作用线的距离。
当杠杆在动力和阻力作用下静止时，我们就说杠杆平衡了。
2.杠杆的平衡条件：动力×动力臂=阻力×阻力臂或F1L1=F2L2
3.杠杆的应用
省力杠杆：L1＞L2  F1＜F2   省力费距离；
费力杠杆：L1＜L2  F1＞F2   费力省距离；
等臂杠杆：L1= L2  F1= F2   不省力、不省距离，能改变力的方向。
等臂杠杆的具体应用：天平。许多称质量的秤，如杆秤、案秤，都是根据杠杆原理制成的。
