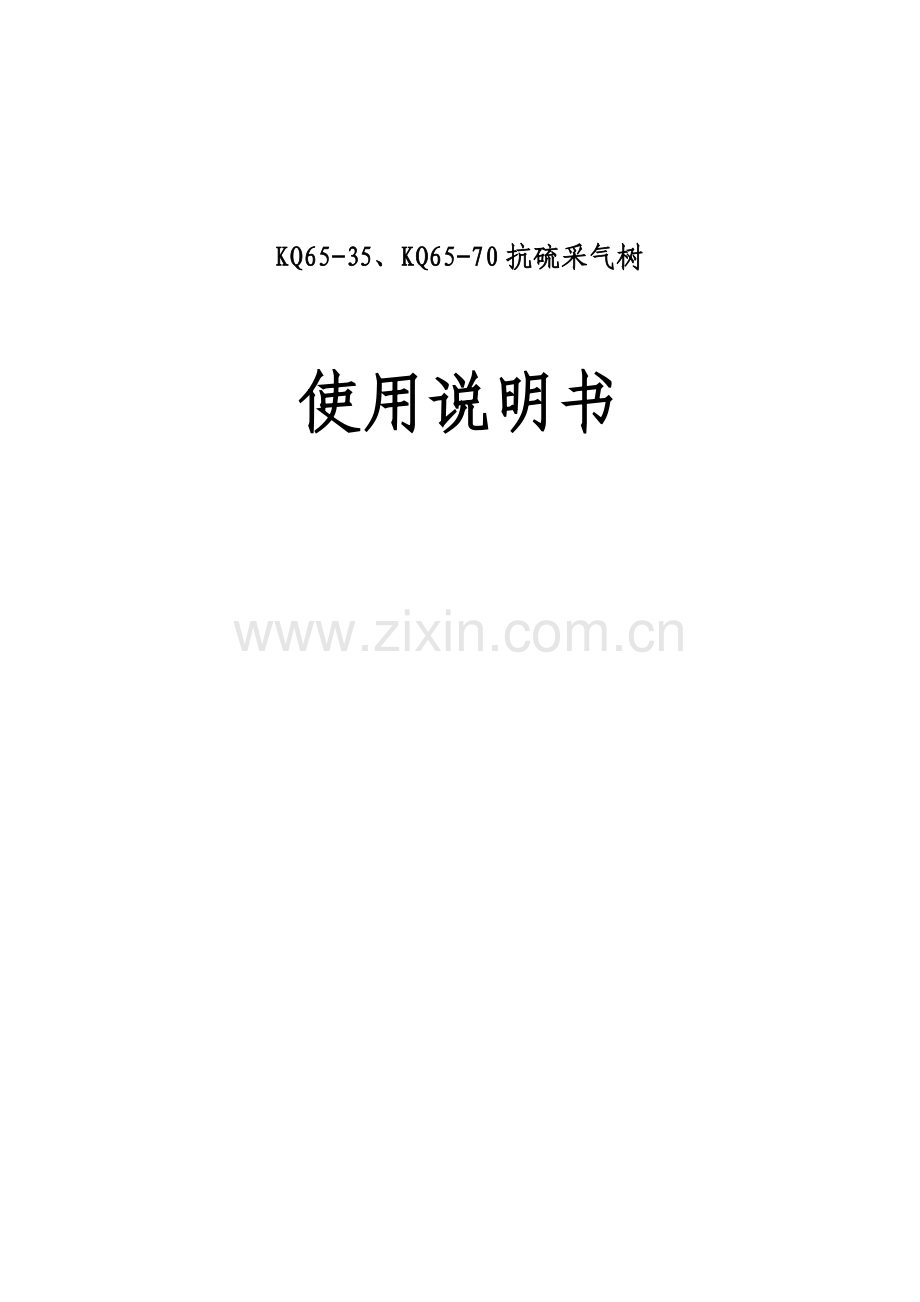

KQ65-35、KQ65-70抗硫采气树
使用说明书
一、 技术标准:
KQ65-35、65-70抗硫采气树严格按照API spec6A标准、SY/T5127-2002 《井口装置和采油树规范》以及Q/ZC701-1999设计制造。
二、 结构特点
1.主要技术参数见附表
KQ65-35、65-70采气树主要技术参数
型号
参数
KQ65-35
KQ65-70
工作压力Mpa
35
70
强度压力Mpa
70
105
规范级别
PSL1-3
PSL1-3
工作温度OC
-29~121
-29~121
连接形式
法兰
法兰
适用工况
酸性环境
轻度腐蚀
酸性环境
轻度腐蚀
2.结构特点:
2.1 所有部件均采用API和石油标准法兰连接。
2.2 闸阀采用平板阀。
2.3节流器采用针形阀,而不是固定孔径的油嘴,
1. 部件均经抗硫化氢处理。
2.4 KQ65-35、65-70抗硫采气树通过转换法兰与套管头相连。
2.5 KQ65-35、KQ65-70抗硫采气树主要由底法兰、上法兰、平板闸阀、针阀、小四通、截止阀、缓冲器、压力表等零部件组成(见下图)。
KQ65-35、65-70抗硫采气井口装置示意图
3.KQ系列抗硫采气树装置的特点:
3.1全部承压件均采用优质合金钢锻件,在高压下工作安全可靠。
3.2所有主要零、部件均采用抗硫化氢材料,通过特殊热处理技术使零件具有良好
的力学性能,产品具备抗H2S应力腐蚀DD级能力。
3.3 V形密封圈材料采用聚四氟乙烯,O形密封圈采用氟橡胶保证了密封元件抗硫
化氢腐蚀的要求。整个采油树内腔密封可靠,使钻、采油气工程的环保效应得到最大的体现。
3.4闸阀采用平板阀,克服了沿用已久的强制密封楔形闸阀开关力矩大的弱点,减
轻了井场工人的劳动强度。闸板及阀座容易拆换;闸板为整体式,可双向使用以增加服役寿命;闸板全浮动设计,阀门开关后回转1/4圈,防止阀杆常久受力耐增加阀门寿命;推力轴承负荷能力大,开关力矩小。阀体与阀盖间采用垫环密封螺柱连接,使密封更可靠;阀杆具有倒密封功能,可以带压换阀杆盘根,增加了井场工作环境的安全性能;阀板、阀座上喷有硬质合金,使之更耐磨、耐腐、耐冲刷。充分保证使用控制元件的安全性。
3.5油管挂连接扣型为:3 1/2″UPTBG母扣配有3 1/2″UPTBG公扣转2 7/8″UPTBG公扣的转换短节,使得采气队更加灵活的实施采气作业油管组合。
3.6采油树的出口均采用2 7/8″TBG的丝扣法兰连接。
4.采气树的性能要求:
4.1承压本体的强度要求:KQ65-35、65-70采气井口装置的承压本体,在组装前均通过了静水压强度试验。
4.2通径要求:平行闸阀和采气井口装置均通过了通径试验。
4.3对于静水压密封,阀门在局部开启位置应在额定工作压力下保持压力稳定,对
总装完后的整套井口装置的整体密封要求:在各阀门半开位置,应在额定工作压力下保持压力稳定。
三、产品适应的工作环境、工作条件、产品性能:
1、 产品能适应油田野外作业的恶劣环境;在-20~121℃条件下能正常工作;不产生环境污染。
2、 产品适用于在含硫天然气、石油、泥浆等酸性环境中(轻度腐蚀)进行钻井作业。
