建筑施工脚手架设计方案.doc

北京建工集团
君正花园项目脚手架施工方案

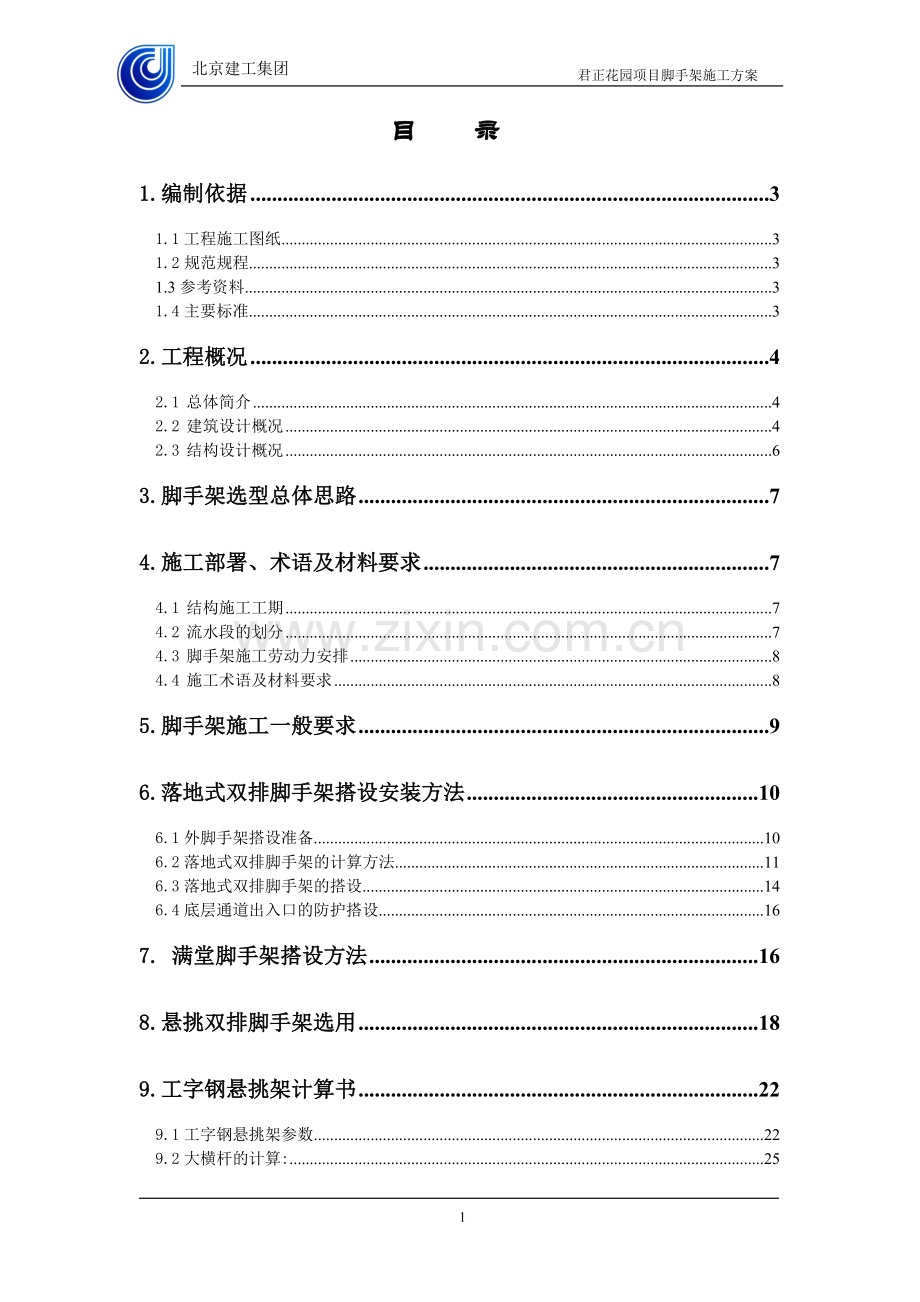

目 录
1.编制依据 3
1.1工程施工图纸 3
1.2规范规程 3
1.3参考资料 3
1.4主要标准 3
2.工程概况 4
2.1 总体简介 4
2.2 建筑设计概况 4
2.3 结构设计概况 6
3.脚手架选型总体思路 7
4.施工部署、术语及材料要求 7
4.1 结构施工工期 7
4.2 流水段的划分 7
4.3 脚手架施工劳动力安排 8
4.4 施工术语及材料要求 8
5.脚手架施工一般要求 9
6.落地式双排脚手架搭设安装方法 10
6.1外脚手架搭设准备 10
6.2落地式双排脚手架的计算方法 11
6.3落地式双排脚手架的搭设 14
6.4底层通道出入口的防护搭设 16
7. 满堂脚手架搭设方法 16
8.悬挑双排脚手架选用 18
9.工字钢悬挑架计算书 22
9.1工字钢悬挑架参数 22
9.2大横杆的计算: 25
9.3小横杆的计算: 27
9.4扣件抗滑力的计算: 30
9.5脚手架立杆荷载的计算: 30
9.6立杆的稳定性计算: 32
9.7连墙件的计算: 34
9.8悬挑梁的受力计算: 35
9.9悬挑梁的整体稳定性计算: 38
9.10拉绳的受力计算: 39
9.11拉绳的强度计算: 39
9.12锚固段与楼板连接的计算: 40
10.脚手架搭设安全保证措施 42
10.1安全组织措施 42
10.2制度保证 43
10.3思想意识保证 44
11.脚手架搭设及拆除中的注意事项 44
11.1脚手架搭设中注意事项 44
11.2拆除中的注意事项 45
12.道、门洞、马道及护棚脚手架搭设 47
12.1门洞 47
12.2斜道 47

1.编制依据
1.1工程施工图纸
工程施工图纸
图纸参见北京三磊建筑设计有限公司设计图纸，各图纸地下和地上部分。
1.2规范规程
《混凝土结构工程施工及验收规范》（GB50204-92）
《组合钢模板技术规范》（GBJ214-89）
《钢框胶合板模板技术规程》（JGJ96-95）
《钢结构设计规范》（GBJ17-88）
1.3参考资料
《建筑施工手册》
《脚手架工程施工手册》
《建筑施工脚手架图册》
《建筑结构静力计算手册》
1.4主要标准
<<碳素结构钢>>(GB/T700)
<<钢管脚手架扣件>>(GB/5831)
<<建筑施工安全检查评分标准>>(JGJ59-99)
<<建筑施工高空作业安全检查标准>>(JGJ80-91)
<<建筑安装工程施工工艺操作规程>> (DB50/T32.5-91)
<<建筑施工扣件式钢管脚手架安全技术规范>>JGJ130-2001
北京建工集团有限责任公司相关规定
2.工程概况
2.1 总体简介
简介 表1
序号
项目
内容
1
工程项目
廊坊君正花园
2
工程地址
廊坊市和平路与益民道交叉处
3
建设单位
廊坊市君正房地产开发有限公司
4
设计单位
北京三磊建筑设计有限公司
5
监理公司
廊坊市置恒工程项目管理有限公司
6
质量监督
廊坊市建筑工程质量监督站
7
施工总包
北京建工集团有限责任公司
8
分包单位

９
质量目标
合格
10
工期指标
合同工期(30#、36#、46#、47#执行抢工工期标准)
2.2 建筑设计概况
建筑及结构设计概况表
一般情况
工程名称
君正花园项目
建设单位
廊坊市君正房地产开发有限公司
建设用途
商业、住宅楼
设计单位
北京市三磊建筑设计有限公司
建设地点
廊坊市广阳区
监理单位
廊坊市置恒工程项目管理有限公司
总建筑面积
148893.00M2
施工单位
北京建工集团有限责任公司
开工日期
2010.11.1
（样板区）
竣工日期
2011.7.23
（样板区）
地上面积
108095.00M2
地下室面积
40798.00 M2
防火类别
地下一级
地上二级
抗震等级
8度
构造特征
地基与基础
粘土③层天然地基,钢筋混凝土筏板基础
砼强度等级
素砼及垫层C15，基础梁、板C30（P8），
地下室外墙C30（P8），车库顶梁、板C30（P8），
别墅首层楼板、梁C30，
首层以上梁、板、墙、楼梯C30，
二次结构各构件等级C20
钢筋及钢材
HPB235级；HRB335级；HRB400级；钢板Q235-B板
楼地面装饰
二层为磨光花岗岩，三层以后暂按花岗岩考虑
地下室防水
（3MM+3MM）SBS防水卷材，聚脂胎
非承重砌体、砂浆
非承重砌体干容重不应大于8KN/M3；Mb5专用砌体砂浆，地下室水泥砂浆，地上采用混合砂浆
后浇带设置
在外墙外侧和基础底板下侧采用附加卷材防水，钢筋支架铅丝网或单层钢板网隔断；采用比相邻构件砼强度高一等级，内掺膨胀剂的防水砼浇筑并加养护；钢筋可贯通，后浇带周围的临时支撑模板在浇筑砼达到设计强度的100%时方可拆除。
其中：
工程名称
地下层数
地上层数
建筑高度（m）
44#、43#、42#
3
24
70.5
北入户三联拼
2
3
9.4
南入户三联拼
2
3
9.4
北入户双拼
2
3
9.4
40#、41#
1
6
14.8
47#
1
4
17.5
46#

2
9.8
2.3 结构设计概况
结构设计概况 表3
序号
项目
内容
1
结构形式
基础结构形式
筏形基础
主体结构形式
钢筋混凝土框架-剪力墙结构
屋盖结构形式
现浇钢筋混凝土斜面屋盖楼板
2
混凝土强度等级
外墙
C30
基础梁板
C30 （P8）
素混凝土垫层
C15
地下室外墙
C30 (P8)
二次结构构件
C20
车库顶梁板
C30、 (P8)
3
抗震等级
工程设防烈度
8度
框架抗震等级
三级
剪力墙抗震等级
二级、三级
4
结构(典型)断面尺寸
底板厚度
500mm
地梁截面尺寸
（mm×mm）
400×600/800、500×800、300/700×1100、600×1000 　
外墙厚度
250mm/300mm
内墙厚度
150mm/180mm/200mm/300mm/400mm
主梁截面尺寸
（mm×mm）
300×600、150/200×400、300×700/800/1600、700×1100　
次梁截面尺寸
（mm×mm）
200×400、200×300、300×1150 　
方柱截面尺寸
（mm×mm）
600×600
楼板厚度
120/150/250/300/350/400/500 mm
3.脚手架选型总体思路
本工程为现浇钢筋混凝土框架剪力墙结构。模板工程采用竹胶板型式，檐高低 ,结构和外装饰共用脚手架。为了使施工方便、安全的要求，拟利用先进、合理、经济的脚手架体系和施工方法，满足工程安全、进度、质量的要求。
进行综合比较，本工程在借鉴其它工程的应用经验与样板试验的基础上，本着积极慎重的态度。对于44#、43#、42#在8.700米以下，其余楼均在±0.000以下部位室内墙体和柱子施工时采用满堂脚手架型式（施工完毕后拆除），结构室外采用落地式双排脚手架型式。46#楼采用落地式双排脚手架进行施工。由于地下室外脚手架的拆除和进行回填土量大，为保证工程建设施工的顺利进展和圆满交工，按照JBJ59—99检验标准及本工程特点，对于44#、43#、42#在8.700米起，其余均在±0.000顶板开始使用工字钢悬挑式脚手架。

4.施工部署、术语及材料要求
4.1 结构施工工期
合同工期(30#、36#、46#、47#执行抢工工期标准)。
4.2 流水段的划分
据工程结构特点，结合工程量大小，结构施工以其自然性功能分区为主进行施工流水段的划分，由两个作业队同时进行施工。地下、地上结构施工采用栋号流水段。由于该工程结构形式沿竖向变化较大，故流水段划分位置将根据不同施工阶段的结构特点，做适当调整。
4.3 脚手架施工劳动力安排
本工程结构模板施工耗时较多，为保证施工进度，在采取改进施工工艺等措施的同时，应加大劳动力投入量；在地下结构施工时，计划使用架子工120人，主体结构施工时，架子工人数约80人，各流水段需用劳动力人数按照其工程量进行分配。
4.4 施工术语及材料要求
4.4.1术语
脚手架：为建筑施工而搭设的上料、堆料、与施工作业用的临时构架。全封闭脚手架：沿脚手架外全长和高封闭的脚手架。
扣件：螺栓采用紧固的扣连接件。
垫板：设于底座下的支承板。
立杆：脚手架中垂直与水平面的竖向杆件。
水平杆：脚手架中的水平杆件。
连墙杆：连接脚手架与建筑物的构件。
剪刀撑：在脚手架外侧面成对设置的交叉斜杆。
立杆步距：上下水平杆轴线间的距离。
立杆纵距：脚手架相邻立杆的纵向间距。
作业层：上下作业的脚手架铺设板层。
4.4.2材料要求
脚手架钢管质量标准《碳素结构钢》（GB/T700）的规定，采用Ｑ235-A级钢，规格为Φ4.8*3.5mm钢管上严禁打洞，且应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺现象。钢管外壁必须均匀涂刷防锈处理。
工字钢水平悬挑杆采用18号槽钢，斜杆、支杆采用5.6号角钢56×3×6.0mm钢管。
预埋钢环的直径为20.0mm。
扣件的材质符合现行的国家标准《钢管脚手架扣件》（GB/5831）的规定，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，且所有的扣件均已做过防锈处理。
脚手板：采用一种材质，木脚手板。两端用14mm的镀锌钢丝箍于钢管上。
5.脚手架施工一般要求
脚手架的架体施工及防护必须满足JGJ59-99要求。
外脚手架必须由专职架工进行搭设，且由３人以上配合操作，严格施工方案进行技术交底，搭设前认真检查所有料具，严禁使用不合格品。
对外架等需要实验的部件必须经检查合格取得可靠技术参数后才能使用。架子使用中必须坚持自检、互检、交换检和班前检查制度，若发现有松动、变形处必须加固后使用。
大风、大雨或停工后在使用前进行全面检查。
拆架应经项目经理签字同意并作专门技术、安全交底后才能进行。
6.落地式双排脚手架搭设安装方法
一般要求：地下室外墙钢管脚手架的搭设采用双排钢管落地式脚手架搭设，根据施工要求，搭设高度以外墙各立面高度为准。脚手架外立杆距墙1.35m，内立杆距墙0.35m，步距1.5m，连墙方式采用单杆穿墙连接，二步二跨设置一道。剪刀撑、斜杆等整体拉结应随墙搭升的架子一起及时设置。
剪刀撑的设置：每道剪刀撑跨７根立杆，剪刀撑斜杆与地面的夹角为45度，剪刀撑在外侧立面的两端各设置一道剪刀撑，应设置在外墙转角，每隔15m设一剪刀撑，并应由底到顶面连续设置，剪刀撑斜杆应用旋转扣件固定在与相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至节点的距离不宜大于150mm。
6.1外脚手架搭设准备
根据外脚手架搭设的长度、高度，计算出所用的钢管、扣件的数量，绿色密目安全网、跳板的数量，等并按脚手架搭设要求确定出钢管的各种规格及尺寸，扣件的数量以及绿色密目安全网（1.8*6.0或1.5*6.0）。50mm厚木跳板的需要量编制供应计划，可根据现场施工进度分批供应入场。为了使外脚手架达到便于施工的作用和美观的效果，决定将脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑、底排立杆、扫地杆均漆长度为500mm红白相间色，钢管必须先涂刷完成再运送至现场进行搭设，不准搭设后涂刷，并对入场材料的质量进行检查，禁止使用不合格的材料。
6.2落地式双排脚手架的计算方法
6.2.1脚手架的验算
脚手架搭设Hd=35.7m，采用Φ48*3.5钢管，材料为Q235（3号）钢脚手架排架距Ld=0.9m，为市区，地面粗糙度C类，基本风压为ω0=0.35KN/m2，1.8*6.0m绿色密目安全网网眼尺寸为5.0mm*5.0mm，蝇径3.2mm，自重0.01KN/m2。外立面铺设压板，安全网全封闭，脚手架用于主体结构，外墙装饰及安全防护，外墙装饰考虑三层同时作业。
6.2.2落地式双排脚手架的荷载计
本工程采用的是50*250mm中枋作为脚手板，外墙装饰同时三层作业，施工荷载由纵向水平杆传给立柱，查施工手册，当排距LD=1m，施工均布荷载Q=2.0KN/m2，装饰阶段施工荷载计算基数Q1=0.9KN/m。
查《建筑施工手册》（第一册）表5-7，表5-14，表5-15得：
qk1=0.315KN/m qk2=0.703KN/m
qk3=0.252KN/m
A. 恒荷载标准值的计算
Gk=Hi(gk1+gk3)+niLgk2
=34.5*(0.315+0.252)+3*1.5*0.3459=7.91KN
B. 施工荷载标准值的计算
Qk=niLnqk=3*1.5*0.9=4.05KN
6.2.3立柱稳定性验算
脚手架以相等的步距、柱距、排距、连墙体间距搭设，底层的立柱段所受压力最大，为脚手架的验算部位。
A. 计算立柱段的轴心压力设计值
N`=1.2N GK+0.85*1.4∑Nqik
=1.2*7.91+1.2*4.05=14.35KN
B.立柱稳定性验算
立柱截面积A=4.89*10*10mm2
回转半径I=15.8mm
钢材抗压强度设计值Fc=205kn/mm2
立柱计算长度系数u=1.50
立柱长细比：
λ=uh/I=1.50*180/1.58=170
用插入法查得轴心受压杆件的稳定系数φ=0.243
风荷载在立杆段产生的最大弯距计算：
首先确定双排脚手架的挡风系数φ=0.65。
立网传给立柱的风荷载标准值按下式计算：
ωK=0.7uzuSω.
H=18.70m时，uz=1.11, H=5m时，uz=0.54,先按uz=1.11计算风荷载：ω=0.7u zuSω=0.7*1.11*0.65*0.35=0.177KN/m2
作用于立柱的风线荷载标准值；
Qwk=ωkφ1=0.177*0.65*1.5=0.172KN/m
MW=0.12qWKhh=0.12*0.172*1.8*1.8=0.0669KN·m=66.9KN·mm
组合风荷载计算时，立柱稳定性满足下式：
0.9（N/ΦA+MW/W）≤Fc/r
0.9*(14.35/0.243*4.89*100+66.9/5000)=121N/mm2
<Fc/ra=2.5/1.5607=131N/mm2 满足要求。
6.2.5扣件连接抗滑移计算：
连墙体所受水平力设计值为NH=1.4ωφKAW+NS
=1.4*0.177*0.65*4.5*4.75+5.0=8.4KN〈RC=8.5KN
6.2.6立杆基础计算
p≤f
式中p—立杆基础底面的平均压力
N--上部结构传至基础顶面的轴向力设计值；
A—基础底面面积；
f—地基承载力设计值，f=kcf
kc—地基承载力调整系数岩石.混泥土取1.0
经验算符合承载力要求
每根立杆底部应设置垫板，脚手架底部应设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距离垫板上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处沿长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm.立杆接长除顶层外，其余各层各步接头必须采用对接扣件连接。
满足要求(本工程的结构和装饰外架,双排脚手架连墙体实际采用双扣件受力)。
6.3落地式双排脚手架的搭设
6.4.1操作工人进行施工技术交底：
a.搭设双排脚手架时,操作人员必须戴安全帽，系好安全带,严禁酒后作业。
b.设立警戒区域,派专人进行监护,严禁上下同时作业。
对操作工人进行详细安全施工方案和技术交底,做好交底记录,同时组织工人学习相关的脚手架搭设操作规范。
6.4.2双排脚手架的搭设方法
立杆:所有立杆下端均应铺设钢跳板。立杆沿建筑物周边间距为1.5(跨距),垂直于建筑物方向间距0.9(排架),内侧立杆距结构边缘为0.45m,立杆接头不能设置在同步或同跨内,且相邻两个接头位置错开必须大于500,接头中点至主节点不大于步距的1/3,立杆垂直偏差控制在1/400内。
大横杆:大横杆应设置在立杆的内侧,垂直步距为1.80m,并在外侧立杆上两大横杆之间增加一道大横杆,此道大横杆距下面一道大横杆0.9,以满足外墙装饰时的使用安全和方便防护进行封闭。大横杆可采用对接连接,也可采用搭接,采用对接时,两根相邻横杆不能在同步或跨内设置接头,且接头位置在水平。垂直方向错开必须大于500mm。采用搭接时,搭接长度大于1.1,应等距设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆的端部的距离大于100mm。
小横杆:水平横杆按水平间距1.5,步距1.5进行搭设,并设置大横杆与立杆的交点处,两端固定,小横杆伸出防护架外侧的长度严格控制在100～150,之间(取值120),以保证防护架的美观。在3.00标高处的小横杆应伸至建筑物外墙边50,以便于水平防护封闭严密。
连墙杆:连墙杆采用A48钢管刚性连接,水平方向每隔3根立杆设置一道,垂直方向设置时一端设置在防护架节点处,偏离主节点不大于300,另一端与墙。柱梁连接牢固.连墙件从防护杆底层开始设置,在搭设至设有连墙杆部位时,搭设完成该处立杆。横杆后应立即设置连墙杆,以保证架的稳定。
竖向封闭:保证防护架高出屋面1.5以上,防护架搭设完一层,就立即铺设防护网。首先用细铁丝将木跳板竖向捆在防护架的外侧水平杆上,木跳板应位于绿色密眼安全网的内侧,捆绑时应用双股铁丝进行牢固连接,相邻(上、下、左、右)两块木跳板应连接紧密并用铁丝绑牢,不得有空隙或漏绑现象。
其次,应在外侧立杆的内侧(或大横杆)上挂设绿色密眼安全网,在挂设安全网时,必须用防雨。不易腐蚀的专用尼龙绳进行捆绑,要用力拉紧安全网并用绳子穿过网上预留的穿绳孔与水平杆紧密捆绑。保持安全网的平整度,严格控制好网与网连接的水平两缝和竖向连缝,不得漏孔和漏捆,以防影响其它安全防护功能的发挥和外侧立面的美观。
水平防护:安全防护架和竖向防护网搭设完毕后,为了保证±0.000层的使用安全,首先在3.00高度位置设置一道全封闭水平防护。此道水平防护应沿竖向每隔10步架高(9.0)铺设一道防护网。中间层水平防护网构成做法为:首先在短横杆上铺设50*250长木枋,木枋应用14号铁丝将其与横杆牢固连接,以撑住木枋端部避免翘头板。木枋铺设完成后,在其上铺设一道木跳板进行严密封堵,并用铁丝相连牢固严禁出现孔洞。每日派专人对水平防护上的垃圾进行清理,以确保水平防护的完整性和安全性。
护架搭设完毕。应办理相应验收手续,任何人不得擅自破坏设施的任何部位。如遇特殊情况需临时拆除局部防护架时,应提前向安全部门申请,并提出相应的安全防护措施。得到批准后按补救措施进行实施,应根据具体情况及时恢复防护架的原样。
6.4底层通道出入口的防护搭设
为了保证±0.000层的正常使用及人员的安全,各进出口处必须根据通道口大小加强防护处理。
7. 满堂脚手架搭设方法
1）由基坑开始搭设的满堂脚手架立杆纵横间距1.0—1.2米，步距为1.5-1.8米，横杆跟随立杆而搭设，因为承台间距长短不一，又有剪力墙部位不能搭设，所以立杆间距跟随现场实际情况可适当调整，但不得违反脚手架施工规范，基坑底部由于有淤泥而铺设石子，搭设脚手架落脚时，一定要铺垫厚度不小于50cm的通长木板，整个基坑一直应保证排水沟通畅，防止雨水对脚手架基础造成影响。（见附图）
2）满堂脚手架连墙件采用2步3跨的原则以刚性连续的形式与剪力墙柱和梁板结构进行连接于两根大横杆交叉处的立杆部位，连墙件从底层第一步纵向水平杆处开始设置。连墙件可采用预埋钢筋或短钢管预埋。
3）满堂脚手架的临时通道口必须按规范要求设置斜腹杆，即八字撑，并在通道口的两侧立杆上加设副立杆。
4）对于地基土质不好的情形，搭设脚手架时候适当增加连墙点，防止脚手架坐落在软弱土质土层造成下沉。
5）其他参数如剪刀撑和横撑按照双排脚手架施工方法搭设，但必须由底至顶连续设置，剪刀撑和横向斜撑按照四跨设置一道，均匀布置，确保满堂脚手架稳定与安全。
5）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。

8.悬挑双排脚手架选用
本工程44#、43#、42#楼建筑物高度70.50米，每幢均设四挑，第一挑设在3层楼面，第二挑设在9层楼面，第三挑设在15层，第四挑设在21层，其余均在±0.000顶板开始设挑。
悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置并用做出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按下一构造要求搭设。
悬挑脚手架计算时，立杆的横距按1.05米考虑，实际搭设时立杆的横距按800施工（严禁超过1.05米）。

1、楼板砼强度
为了砼强度满足悬挑脚手架抗压抗拨的需要，楼板砼强度等级必须满足设计要求后搭设（具体计算数据参阅脚手架计算书）。
2、立杆间距
(1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.3m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3、大横杆、小横杆设置
(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑
脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求
(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3)脚手片须用14铁丝并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
6、防护栏杆
(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网，要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7、连墙件
(1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。
(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。
(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
8、架体内封闭
(1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。
(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。作业层网应高于平台1.2m，并在作业层下部架设一到水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。
支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢梁上焊接15-25mm、外径φ25mm的钢筋，立杆套座其外，并同时在立杆下部设置扫地杆。
9.工字钢悬挑架计算书
9.1工字钢悬挑架参数
1.工字钢悬挑架参数
本工程双排脚手架6层为一步，搭设高度为 19.6 米，立杆采用单立杆；
搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.80米，立杆的步距为1.80 米；
内排架距离墙长度为0.20米；
大横杆在上，搭接在小横杆上的大横杆根数为 2 根；
脚手架沿墙纵向长度为 120 米；
采用的钢管类型为 Φ48×3.5；
横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；
连墙件布置取两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；
连墙件连接方式为双扣件连接；
2.活荷载参数
施工均布荷载标准值(kN/m2):3.000；脚手架用途:结构脚手架；
同时施工层数:2 层；
3.风荷载参数
本工程地处河北省廊坊市，查荷载规范基本风压为0.450，风荷载高度变化系数μz为0.840，风荷载体型系数μs为0.645；
计算中考虑风荷载作用；
4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；
脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.140；
安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；
脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹串片脚手板挡板；
5.水平悬挑支撑梁
悬挑水平钢梁采用18号槽钢，其中建筑物外悬挑段长度1.10米，建筑物内锚固段长度 2.00 米。
与楼板连接的螺栓直径(mm):A20；
楼板混凝土标号:C30；
6.拉绳与支杆参数
支撑数量为:1；

钢丝绳安全系数为:3.500；
钢丝绳与墙距离为(m):2.800；
悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.00 m。

9.2大横杆的计算:
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值:P1=0.038 kN/m ；
脚手板的自重标准值:P2=0.300×0.800/(2+1)=0.080 kN/m ；
活荷载标准值: Q=3.000×0.800/(2+1)=0.800 kN/m；
静荷载的设计值: q1=1.2×0.038+1.2×0.080=0.142 kN/m；
活荷载的设计值: q2=1.4×0.800=1.120 kN/m；

图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)

图2 大横杆设计荷载组合简图(支座最大弯矩)
2.强度验算
跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:

跨中最大弯距为M1max=0.08×0.142×1.5002+0.10×1.120×1.5002 =0.278 kN.m；
支座最大弯距计算公式如下:

支座最大弯距为 M2max= -0.10×0.142×1.5002-0.117×1.120×1.5002 =-0.327 kN.m；
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ=Max(0.278×106,0.327×106)/5080.0=64.370 N/mm2；
大横杆的最大弯曲应力为 σ= 64.370 N/mm2 小于 大横杆的抗压强度设计值 [f]=205.0 N/mm2，满足要求。
3.挠度验算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：

其中：
静荷载标准值: q1= P1+P2=0.038+0.080=0.118 kN/m；
活荷载标准值: q2= Q =0.800 kN/m；
最大挠度计算值为：
V= 0.677×0.118×1500.04/(100×2.06×105×121900.0)+0.990×0.800×1500.04/(100×2.06×105×121900.0) = 1.758 mm；
大横杆的最大挠度 1.758 mm 小于 大横杆的最大容许挠度 1500.0/150 mm与10 mm，满足要求。
9.3小横杆的计算:
根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值：p1= 0.038×1.500 = 0.058 kN；
脚手板的自重标准值：P2=0.300×0.800×1.500/(2+1)=0.120 kN；
活荷载标准值：Q=3.000×0.800×1.500/(2+1) =1.200 kN；
集中荷载的设计值: P=1.2×(0.058+0.120)+1.4 ×1.200 = 1.893 kN；

小横杆计算简图
2.强度验算
最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:

Mqmax = 1.2×0.038×0.8002/8 = 0.004 kN.m；
集中荷载最大弯矩计算公式如下:

Mpmax = 1.893×0.800/3 = 0.505 kN.m ；
最大弯矩 M= Mqmax + Mpmax = 0.509 kN.m；
最大应力计算值 σ = M / W = 0.509×106/5080.000=100.102 N/mm2 ；
小横杆的最大应力计算值 σ =100.102 N/mm2 小于 小横杆的抗压强度设计值 205.000 N/mm2，满足要求。
3.挠度验算
最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和
小横杆自重均布荷载引起的最大挠度计算公式如下:

Vqmax=5×0.038×800.04/(384×2.060×105×121900.000) = 0.008 mm ；
大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.120+1.200 = 1.378 kN；
集中荷载标准值最不利分配引起的最大挠度计算公式如下:

Vpmax = 1377.600×800.0×(3×800.02-4×800.02/9 ) /(72×2.060×105
×121900.0) = 0.997 mm；
最大挠度和 V = Vqmax + Vpmax = 0.008+0.997 = 1.005 mm；
小横杆的最大挠度和 1.005 mm 小于 小横杆的最大容许挠度 800.000/150=5.333与10 mm,满足要求。
9.4扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
大横杆的自重标准值: P1 = 0.038×1.500×2/2=0.058 kN；
小横杆的自重标准值: P2 = 0.038×0.800=0.031 kN；
脚手板的自重标准值: P3 = 0.300×0.800×1.500/2=0.180 kN；
活荷载标准值: Q = 3.000×0.800×1.500 /2 = 1.800 kN；
荷载的设计值: R=1.2×(0.031+0.180)+1.4×1.800=2.773 kN；
R < 6.40 kN，单扣件抗滑承载力的设计计算满足要求。
9.5脚手架立杆荷载的计算:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN)，为0.1248
NG1 = [0.1248+(1.50×2/2+1.50×2)×0.038/1.80]×19.60 = 4.328；
(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.30
NG2= 0.300×4×1.500×(0.800+0.2)/2 = 0.900 kN；
(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹串片脚手板挡板，标准值为0.14
NG3 = 0.140×4×1.500/2 = 0.420 kN；
(4)吊挂
