RB2000标准配置及技术参数.doc

南非RB2000井下救援通讯系统
一、设备标准配置表
序号
设备
数量
备注
1
基站
1套

2
远程控制装置RCU3000
1套

3
便携式移动机
3套
最多可配8套
4
环形天线
1套

5
基站电池充电器
移动机电池充电器
1套
1套

6
基站电池
移动机电池
1套
6套

三、技术规格
1 RB2000基站
1．1（主要）电气参数：
- 频率： 340kHz
- 频率稳定度： +/-10ppm
- 调制： SSB(LSB)
- 电源： 5.6V到7.4V(6V本安电池)
- LED指示灯： 橙色=可用供电
绿色=信号加强
红色=输出电压

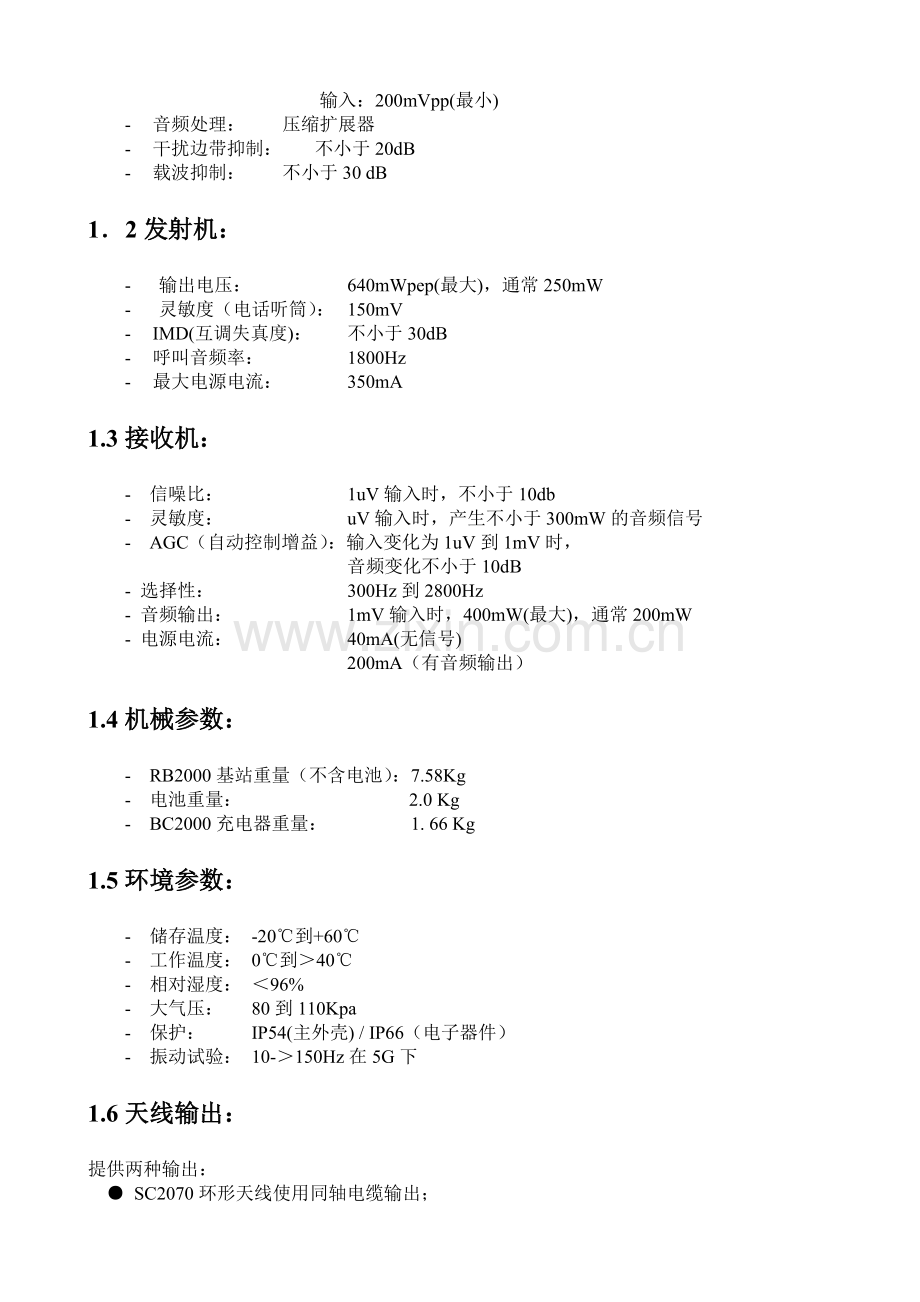

- 远程控制接口： 输出：1.5Vpp(通常)
输入：200mVpp(最小)
- 音频处理： 压缩扩展器
- 干扰边带抑制： 不小于20dB
- 载波抑制： 不小于30 dB
1．2发射机：
- 输出电压： 640mWpep(最大)，通常250mW
- 灵敏度（电话听筒）： 150mV
- IMD(互调失真度)： 不小于30dB
- 呼叫音频率： 1800Hz
- 最大电源电流： 350mA
1.3接收机：
- 信噪比： 1uV输入时，不小于10db
- 灵敏度： uV输入时，产生不小于300mW的音频信号
- AGC（自动控制增益）：输入变化为1uV到1mV时，
音频变化不小于10dB
- 选择性： 300Hz到2800Hz
- 音频输出： 1mV输入时，400mW(最大)，通常200mW
- 电源电流： 40mA(无信号)
200mA（有音频输出）
1.4机械参数：
- RB2000基站重量（不含电池）：7.58Kg
- 电池重量： 2.0 Kg
- BC2000充电器重量： 1. 66 Kg
1.5环境参数：
- 储存温度： -20℃到+60℃
- 工作温度： 0℃到＞40℃
- 相对湿度： ＜96%
- 大气压： 80到110Kpa
- 保护： IP54(主外壳) / IP66（电子器件）
- 振动试验： 10-＞150Hz在5G下
1.6天线输出：
提供两种输出：
● SC2070环形天线使用同轴电缆输出；
● 生命线上的端子；该输出通过一个能产生130Ohm阻抗的电阻器与同轴电缆输出相连。
2 BC2000充电器
- 输入电压： 110V/220V
- 输出电压： 7.4V+/-0.05V
- 输出电流： 400mA+/-40mA
- 保护： 输出变极性
3环形天线
- 天线面积： 4㎡(最大)
- 输入阻抗： 50 Ohm
4远程控制装置RCU2000
- 电源电压： 220V+/-10%(内部跳接)
110V+/-10%(内部跳接)
- 电源保险： 250mA 熔断（220V）
- 500 mA 熔断（110V）
- 内置电池： 6V1.2Ah密封铅酸电池
- 充电电流： 200 mA（关机）
160 mA（开机）
- 电池工作时间： 24小时（充满状态）
- 使用时直流输出： 4 mA电流时，最大电压+/-5V(按下PTT或呼叫状态)
- 使用时交流输出： 一般2Vpp
- 灵敏度： 一般小于200 mVpp
- 最大线路环阻： 1000Ohms
- 输出线保护： 内置隔离栅
- 指示器：
- 线路电阻LED： 绿色：线路正常
- 橙色：线路开路
- 红色：线路短路
- 电源LED： 绿色：主电源连接，电池正常
橙色：电池正常，主电源切断
红色：电池电量低
- 温度范围： 0℃至40℃
