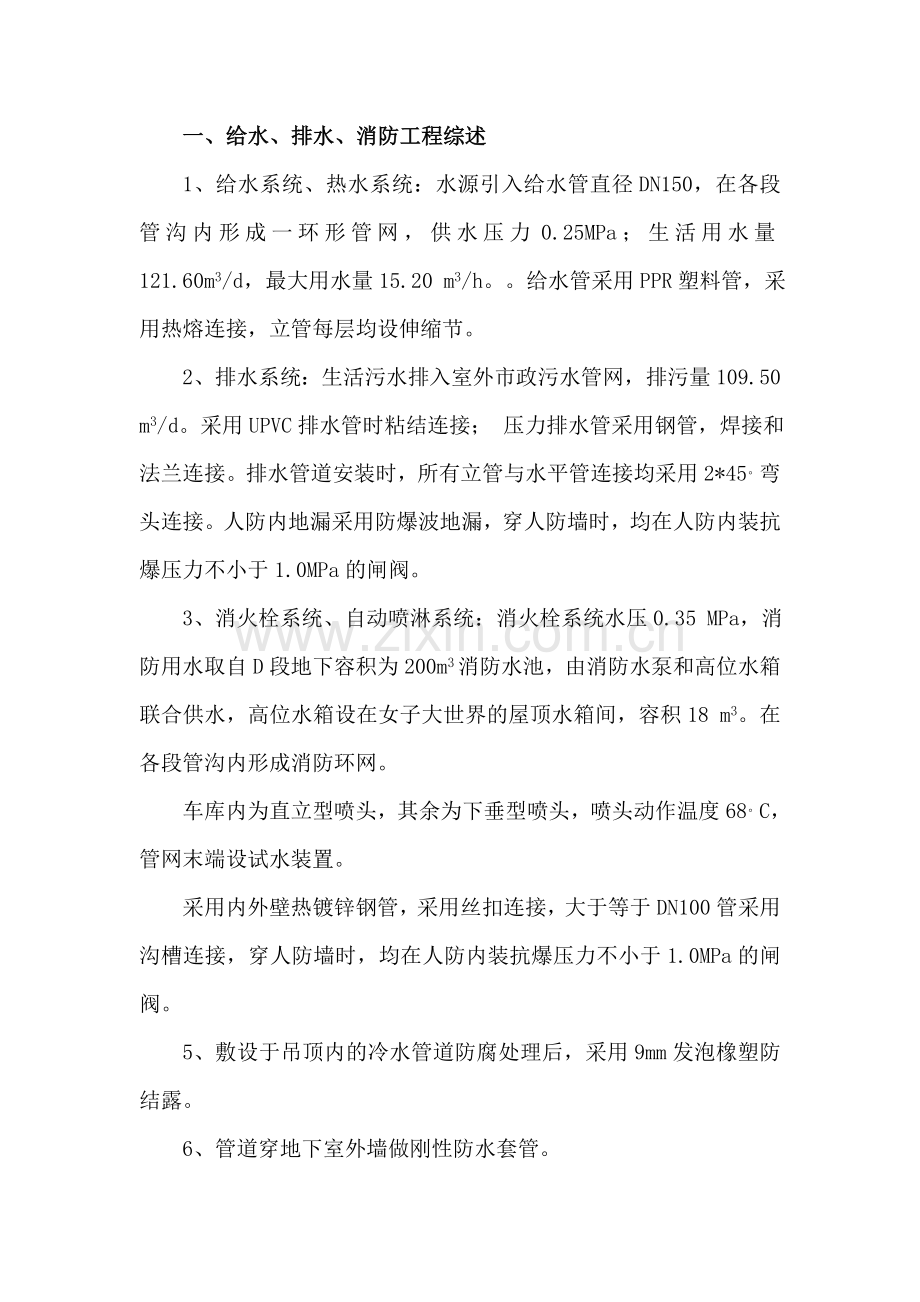

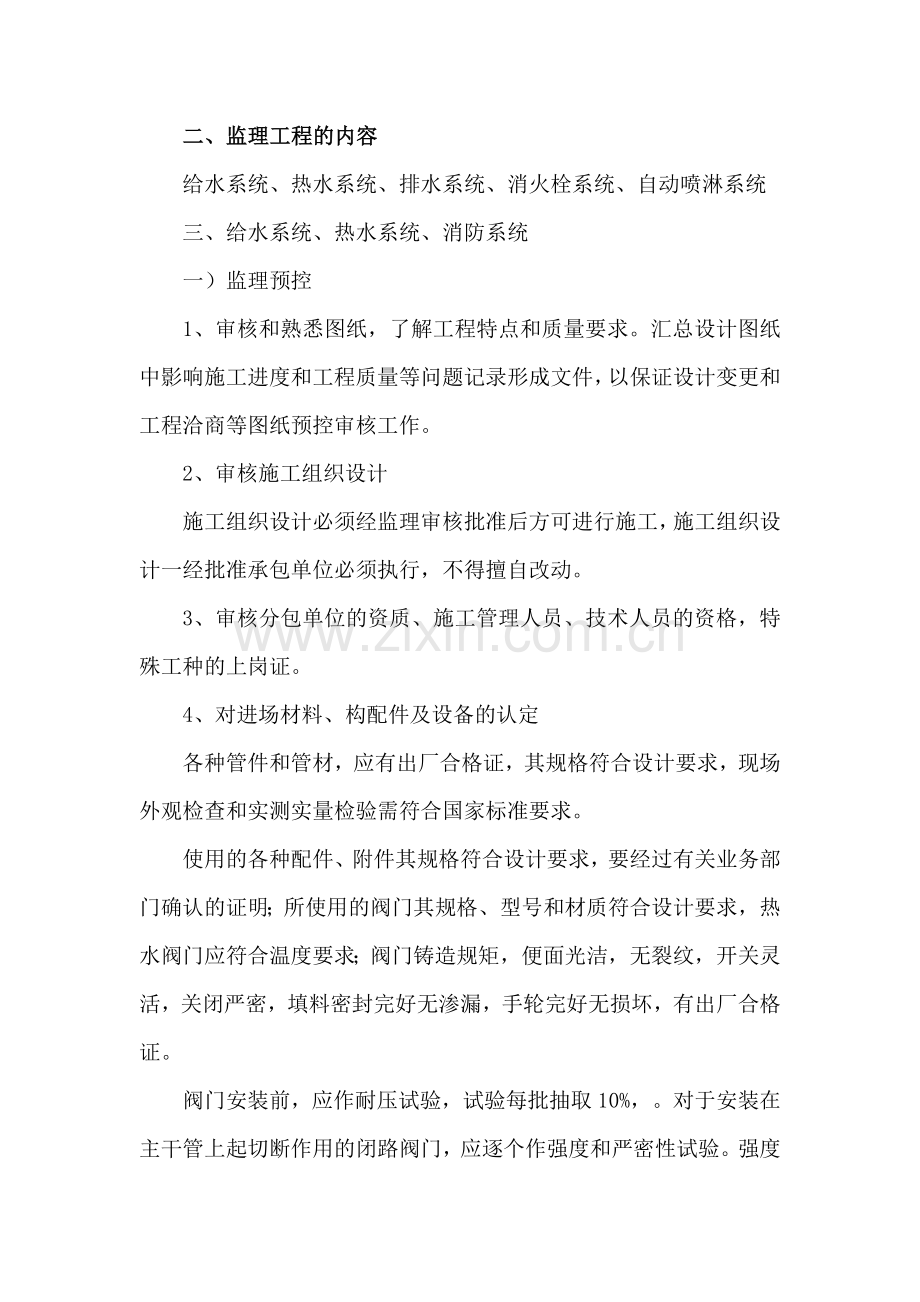

一、给水、排水、消防工程综述1、给水系统、热水系统：水源引入给水管直径DN150，在各段管沟内形成一环形管网，供水压力0.25MPa；生活用水量121.60m3/d，最大用水量15.20 m3/h。给水管采用PPR塑料管，采用热熔连接，立管每层均设伸缩节。2、排水系统：生活污水排入室外市政污水管网，排污量109.50 m3/d。采用UPVC排水管时粘结连接； 压力排水管采用钢管，焊接和法兰连接。排水管道安装时，所有立管与水平管连接均采用2*45。弯头连接。人防内地漏采用防爆波地漏，穿人防墙时，均在人防内装抗爆压力不小于1.0MPa的闸阀。3、消火栓系统、自动喷淋系统：消火栓系统水压0.35 MPa，消防用水取自D段地下容积为200 m3消防水池，由消防水泵和高位水箱联合供水，高位水箱设在女子大世界的屋顶水箱间，容积18 m3。在各段管沟内形成消防环网。 车库内为直立型喷头，其余为下垂型喷头，喷头动作温度68。C，管网末端设试水装置。采用内外壁热镀锌钢管，采用丝扣连接，大于等于DN100管采用沟槽连接，穿人防墙时，均在人防内装抗爆压力不小于1.0MPa的闸阀。5、敷设于吊顶内的冷水管道防腐处理后，采用9mm发泡橡塑防结露。6、管道穿地下室外墙做刚性防水套管。二、监理工程的内容给水系统、热水系统、排水系统、消火栓系统、自动喷淋系统三、给水系统、热水系统、消防系统一）监理预控1、审核和熟悉图纸，了解工程特点和质量要求。汇总设计图纸中影响施工进度和工程质量等问题记录形成文件，以保证设计变更和工程洽商等图纸预控审核工作。 2、审核施工组织设计施工组织设计必须经监理审核批准后方可进行施工，施工组织设计一经批准承包单位必须执行，不得擅自改动。3、审核分包单位的资质、施工管理人员、技术人员的资格，特殊工种的上岗证。4、对进场材料、构配件及设备的认定各种管件和管材，应有出厂合格证，其规格符合设计要求，现场外观检查和实测实量检验需符合国家标准要求。使用的各种配件、附件其规格符合设计要求，要经过有关业务部门确认的证明；所使用的阀门其规格、型号和材质符合设计要求，热水阀门应符合温度要求；阀门铸造规矩，便面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完好无损坏，有出厂合格证。阀门安装前，应作耐压试验，试验每批抽取10%，。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。强度和严密性试验压力应为阀门出厂规定的压力。采用新材料、新型制品，应检查技术鉴定文件；必要时应到厂家考察，考察后再定货。所有设备，在安装前应按技术说明书的要求进行质量检查，必要时应由法定检测部门进行检测6、在土建主体结构施工中，注意本行专业需做的预埋件、预留洞施工配合与预控工作。二）质量控制要点监督承包单位严格遵守施工工艺操作规程，消除通病。1、 管道施工作业条件的控制要点埋地管道必须铺设在坚实的土层上，防止管道产生不均匀沉陷造成质量事故，管道铺设的高程和坐标要符合设计要求，沟槽回填前做好管道试压和隐蔽检查，办好隐验手续。明装管道的托架和吊卡件均应安装牢固，位置正确，外型整齐。立管安装各层标高控制线要正确，层间管道井的封堵要符合设计要求。2、干管安装控制要点：接口方式符合设计要求，安装完毕后作试压隐蔽验收。3、立管安装：安装完后检查垂直度，与墙壁的间距，预留口的高度和方向，截门安装朝向等应正确。暗装立管的支撑和卡件上下统一吊线安装，墙内立管应在砌墙时预留管槽。4、支管安装：首先核定标高，卫生器具的预留口高度和位置正确后再找正固定管卡。热水支管应在冷水支管上方，支管预留口位置应为左热右冷。5、管道试压、冲洗：管道系统安装完成后进行综合水压试验、通水试验，管道充满水后加压，压力升至试水压力后，进行渗漏检查，试水压力降至允许范围内，即可办理验收手续。管道冲洗要保证足够的冲洗流量，冲洗洁净后，做好验收记录。6、保温：保温目的是防冻、防热损失和防管道结露，其材质和厚度要符合设计要求。7、设备安装：消火栓拴阀起闭灵活，关闭严密，密封填料好。喷淋系统安装完后作系统验收。水泵出口要设缓闭止回阀，泵体不得承受管道总量荷载。 高位水箱安装完，做满水试验。三）质量通病1、 标高不一致，造成器具和设备等标高超偏。2、 水电配合不当，造成管道和设备与电气开关等设施的距离过近和重叠。 3、地漏埋设没考虑面层厚度4、不注意成品保护，无有效措施，造成管道口损坏，管道堵塞。四、排水系统1、管材和粘结剂应由产品合格证和说明书。2、管材内外表面应光滑、无气泡、无裂纹、管壁厚度一致。 直管段挠度不大于1%。 管件造型规矩、光滑、无毛刺，承口应由梢度，应于插口配套。 3、埋设管道先用细砂回填至管上皮100mm，夯实时勿碰坏管道。 4、立管安装， 首先按设计坐标要求，将洞口预留。 立管插入应先画好插入长度标志，然后涂上肥皂液，套上锁母及U型圈，安装时先将立管上端上一层洞口内，垂直用力插入至标记为止（预留胀缩量为20-30mm）。5、排水管道安装完毕后，作闭水试验，合格后隐蔽。卫生洁具及设备安装后进行通球通水试验。 6、管道安装完毕后，应将管口封闭严密，防止杂物进入，造成管道堵塞。五、质量验收本工程包括给水系统、热水系统、排水系统、消火栓系统、自动喷淋系统。均按设计文件、建筑给水排水及采暖工程质量验收规范GB50242-2002进行质量验收。
