变压器试题总结 -保护.doc

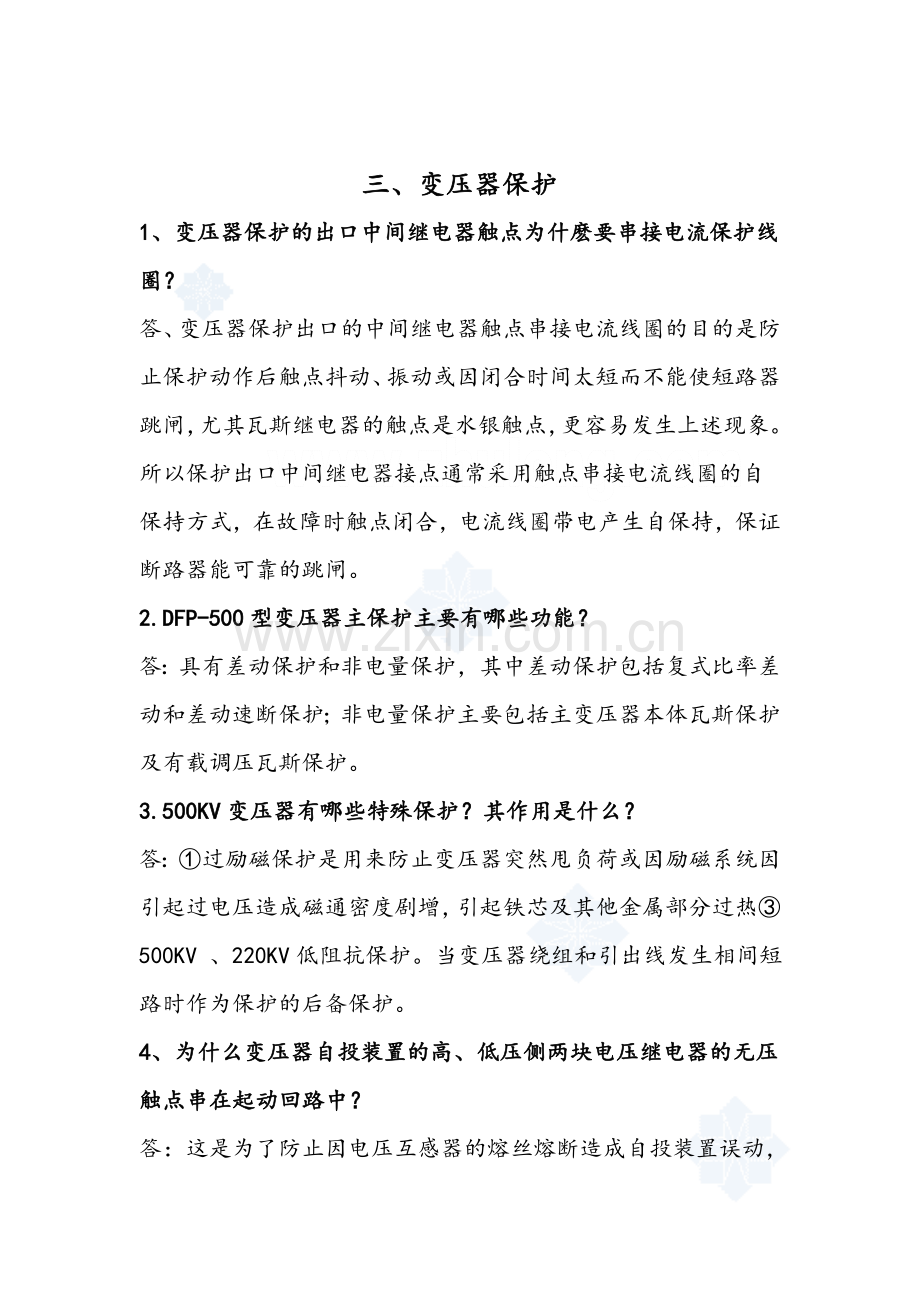

三、变压器保护1、变压器保护的出口中间继电器触点为什麽要串接电流保护线圈？答、变压器保护出口的中间继电器触点串接电流线圈的目的是防止保护动作后触点抖动、振动或因闭合时间太短而不能使短路器跳闸，尤其瓦斯继电器的触点是水银触点，更容易发生上述现象。所以保护出口中间继电器接点通常采用触点串接电流线圈的自保持方式，在故障时触点闭合，电流线圈带电产生自保持，保证断路器能可靠的跳闸。2.DFP-500型变压器主保护主要有哪些功能？答：具有差动保护和非电量保护，其中差动保护包括复式比率差动和差动速断保护；非电量保护主要包括主变压器本体瓦斯保护及有载调压瓦斯保护。3.500KV变压器有哪些特殊保护？其作用是什么？答：过励磁保护是用来防止变压器突然甩负荷或因励磁系统因引起过电压造成磁通密度剧增，引起铁芯及其他金属部分过热500KV 、220KV低阻抗保护。当变压器绕组和引出线发生相间短路时作为保护的后备保护。4、为什么变压器自投装置的高、低压侧两块电压继电器的无压触点串在起动回路中？答：这是为了防止因电压互感器的熔丝熔断造成自投装置误动，保证自投装置动作的正确性。这样，即使有一组电压互感器的熔丝熔断，也不会使自投装置误动作。5、大容量变压器应装设哪些保护？答、根据故障特点，变压器应装设的保护有：（1）发生变压器内部故障及油面下降时的瓦斯保护 （2）在发生外部相间短路时动作，并作为瓦斯和差动保护的后备保护的复合电压闭锁过电流保护 （3）在中性点直接接地系统中发生电网外部接地短路时动作的零序过电流保护 （4）大容量变压器绕组相间短路和引出线相间短路时动作，并作为瓦斯保护和差动保护的低阻抗保护 （5）在变压器绕组发生多相短路时，在中性点直接接地系统中变压器绕组及引出线发生接地短路时及变压器绕组发生严重的匝间短路时动作的差动保护和零序差动保护 （6）大容量变压器因突然甩负荷或因励磁故障等原因引起过电压造成磁通密度剧增，导致变压器铁心和绕组金属部分过热时的过励磁保护 （7）发生对称过负荷使的过负荷保护6、电力变压器一般装设哪些继电保护装置？答、（1）瓦斯保护。容量在800KVA及以上的油侵式电力变压器均应装设瓦斯保护，以反映变压器内部故障及油面降低。（2）纵联差动保护或电流速断保护。容量在10000KVA及以上（并列运行时容量在6300KVA及以上）的变压器或过流保护灵敏度不够时均应装设纵差保护，用以反映变压器绕组绝缘、套管及引出线相间短路，中性点直接接地电网侧绕组和引出线的接地短路和绕组严重的匝间短路。（3）过电流保护。用作变压器外部短路和内部故障的后备保护。（4）零序电流或零序电压保护。变压器中性点直接接地时，应装设零序过电流保护；经放电间隙接地时，应装设零序电流或零序过压保护，以提高保护在单相接地时的灵敏度。零序过电流保护是电网接地短路的后备保护。（5）过负荷保护。变压器过负荷时，利用过负荷保护发出信号。7、500KV变压器有哪些特殊保护？其作用是什麽？答、（1）过励磁保护是用来防止变压器突然甩负荷或因励磁系统因引起过电压造成磁通密度剧增，引起铁心及其他金属部分过热。（2）500KV、200KV低阻抗保护。当变压器绕组和引出线发生相间短路时作 为差动保护的后备保护。差动保护1、变压器差动保护的动作原理是什麽？答、用环流法构成的差动保护的原理接线如图22所示。在变压器两侧都装设电流互感器，电流互感器的极性如图所示，电流互感器的二次线圈按环流原则相串联，即同极性端子连接在一起，差动继电器接在差流回路上。变压器正常运行或外部故障时，其两侧都有电流流过。若两侧电流互感器的变比选择的完全符合变压器的变比关系，则两侧臂中的二次电流I1和I2大小相等，方向相同，在臂中环流。而在差动回路中，I1和I2方向相反，流入差动继电器的电流为Ij=I1-I2=0，如图22（A）所示，既差动继电器中无电流流过，继电器不动作。当变压器发生内部故障时，故障电流从两侧流向变压器，两侧电流互感器的二次电流I1d和I2d在差动回路中方向相同，差动继电器中流过的电流Ij=I1d+I2d，如图22（B）所示，使差动继电器动作，瞬时跳开两侧的开关，切除故障。2、主变差动保护动作后，如何进行处理？答、主变差动保护动作后，如果有备用变压器，值班人员应先投入备用变压器。若差动保护动作时故障录波器也起动，但其它保护未动作，则应重点检查变压器外部差动保护范围内的一次设备有无故障，若有故障，立即隔离，恢复无故障部分运行。若差动保护动作时，故障录波器起动，瓦斯保护也动作，说明是变压器内部故障，这时应将变压器退出，以便全面检查。若检查差动范围内未发现异常及故障象征，瓦斯保护也未动作，则可能是差动保护二次回路故障误动。值班人员可汇报调度，通知继电保护人员检查。无论哪种情况，没有查到故障点，没有做出确切结论，变压器不能投入运行。3、在什么情况下需将运行中的变压器差动保护停用？答：差动保护二次回路及电流互感器回路有变动或进行校验时继电保护人员测定差动回路电流相量及差压差动保护互感器一相断线或回路开路差动回路出现明显的异常现象误动跳闸4、变压器的差动保护是根据什么装设的？答：它是按循环电流原理装设的。在变压器两侧安装具有相同型号的两台电流互感器，其二次采用环流法接线。在正常与外部故障时，差动继电器中没有电流流过，而在变压器内部发生相间短路时，差动继电器中就会有很大的电流流过。3、变压器的差动保护是根据什麽原理装设的？答、变压器的差动保护是按循环电流原理装设的。如双绕组变压器，在变压器两侧安装具有相同型号的两台电流互感器，其二次采用环流法接线。在正常与外部故障时，差动继电器中就会有很大的电流流过，折合到电流互感器一次侧，是故障点的总短路电流。4、变压器差动回路中产生不平衡电流的因素有哪些？答、（1）、变压器励磁涌流的影响 （2）电流互感器实际变比与计算变比不同的影响 （3）因高低压侧电流互感器形式不同产生的影响 （4）变压器有载调压的影响5、为什麽在变压器的差动保护投入前要带负荷测相量图和测继电器差压？答、因为变压器差动保护按比较各侧电流的大小及小为的原理构成，对继电器及各侧电流互感器有严格的极性及接线要求。为了避免二次接线及变比错误，要在差动保护投入前作最后一次检查。测量相量图和测三相继电器差压，用以判别电流互感器的极性和变比及继电器接线是否正确，保证在正常情况下差动回路电流平衡，差动保护不至于误动作，在内部故障情况下，使差动保护能正确可靠地动作。6、变压器差动保护动作跳闸后，应如何检查处理？答、（1）检查变压器本体有无异常，检查差动保护范围内的瓷瓶是否有闪络、损坏、引线是否有接头 （2）如果变压器差动保护范围内的设备有无明显故障，应检查继电保护及二次回路是否故障，直流回路是否有两点接地 （3）经以上检查无异常时，应在切除负荷后立即试送一次 ，试送后有跳闸，不得在送 （4）如果是因继电器或二次回路故障、直流两点接地造成的误动，应将差动保护退出运行，将变压器试送电，在处理二次回路故障及直流接地 （5）差动保护及重瓦斯保护同时动作使变压器跳闸时，不经内部检查和试验不得将变压器投入运行 。瓦斯继电器1、简述变压器瓦斯保护的工作原理。答、当变压器油箱内部发生各种故障时，由于故障点局部的高温，将使变压器油分解而产生气体，当故障比较严重时，在短路电流所产生的电弧作用下，绝缘材料和变压器油分解而产生的气体将大量增加，油会迅速膨胀，强烈的油流通过连接管和瓦斯继电器冲向油枕，使瓦斯继电器的接点闭合，发出瓦斯信号或作用于断路器跳闸。这种反映变压器内部故障产生的气体而构成保护称为瓦斯保护。瓦斯保护具有灵敏度高、动作迅速、安装接线简单、价格低廉等优点，所以800KVA及以上的油侵式电力变压器都装设瓦斯保护，作为其内部故障的保护。2、主变轻、重瓦斯保护动作有哪些原因？答、轻瓦斯保护动作原因有：（1）因滤油、加油或冷却系统不严密，以致空气进入变压器 （2）因温度下降或漏油，使油面缓缓降落 （3）由于发生穿越性短路故障 （4）因变压器故障而产生少量气体 （5）变压器附近有强烈振动 重瓦斯保护动作有：（1）变压器内部发生严重故障 ，油温剧烈上升，同时分解出大量气体，使变压器油很快地流向油枕 （2）当发生穿越性短路时，档板式继电器的档板、水银接点误动或二次回路发生故障 （3）由于油枕内胶囊安装不当或呼吸通路堵塞后突然冲开3、变压器的瓦斯保护动作后如何取气和进行实验判断？答、变压器的瓦斯保护动作后，运行人员应立即收集瓦斯继电器内积聚的气体。取气是可将专用的透明玻璃倒置，将长度和内径适宜的一端套在瓦斯继电器的放气嘴上，另一端插入集气瓶底，然后打开放气瓶收集气体。将收集到的气体拿到远离变压器的安全地方，随即进行点燃试验。试验时动作要迅速，否则，气体颜色几分钟后自行消失，就无法判断。根据气体颜色及可燃性，可判断是否属变压器内部故障并可分析出鼓掌的性质。当气体为五色五味不能燃时，可能是变压器油内排除的空气；当气体为黄色可燃时，可能是木质部分故障；当气体为淡黄色具有强烈臭味并可燃时，可能使纸及纸板部分故障；当气体为灰色或黑色易燃时，则为绝缘油故障。1.取运行中变压器的瓦斯气体时应注意哪些安全事项？答：取瓦斯气体必须由两人进行，其中一人操作，一人监护。攀登变压器取气时应保持安全距离，防止高摔。防止误碰探针2.何种故障瓦斯保护动作？答：变压器内部的多相短路匝间短路，绕组与铁芯或与外壳短路铁芯故障油面下降或漏油分接开关接触不良或导线焊接不牢固3.对变压器及厂用变压器装设气体继电器有什么规定？答：带有油枕的800KVA及以上变压器，火电厂400KVA和水电厂180KVA及以上厂用变压器应装设气体继电器。4.轻瓦斯动作原因是什么？答：因滤油，加油或冷却系统不严密以致空气进入变压器因温度下降或漏油致使油面低于气体继电器轻瓦斯浮简以下变压器故障产生少量气体发生穿越性短路气体继电器或二次回路故障5.何种故障瓦斯保护动作？答：变压器内部的多相短路匝间短路，绕组与铁芯或与外壳短路铁芯故障油面下降或漏油分接开关接触不良或导线焊接不牢固6、新安装变压器为什麽要测量大盖和油枕连接管的坡度？标准是什麽？答、变压器的瓦斯继电器有两个坡度要求。一个是沿瓦斯继电器方向变压器大盖的坡度，应为1%1.5%。变压器大盖的坡度应在安装变压器时，从底部按要求的坡度垫好。另一个则是从变压器油箱到油枕连接管的坡度，应为2%4%。此坡度是有厂家制造好的。有了这两个坡度，可以防止变压器内贮存空气，并在变压器内部故障时便于气体可靠地冲入瓦斯继电器，保证瓦斯继电器正确动作。7、变压气的重瓦斯保护动作跳闸时，应如何检查、处理？答、（1）收集瓦斯继电器内的气体作色谱分析，如无气体，应检查二次回路和瓦斯继电器的接线柱及引线绝缘是否良好 （2）检查油位、油温、有色有无变化 （3）检查防爆管是否破裂喷油 （5）如果经检查未发现任何异常，而确系二次回路故障引起误动作时，可在差动保护及过流保护投入的情况下将重瓦斯保护退出，试送变压器并加强监视 （6）在瓦斯保护的动作原因未查清前，不得合闸送电。8、变压器气体继电器的巡视项目有哪些？答、（1）气体继电器连接管上的阀门应在打开位置 （2）变压器的呼吸器应在正常工作状态 （3）瓦斯保护连接片投入正确 （4）检查油枕的油位在合适位置，继电器应充满油 （5）气体继电器防水应牢固。9瓦斯保护与差动保护的比较：瓦斯保护能反映变压器内的任何故障，如铁芯过热烧伤、油面降低等，但差动保护对此无反应。又如变压器绕组发生少数线匝的匝间短路，虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击，但变现在相电路上其量值却并不大，因此差动保护没有反应，但瓦斯保护对此却能灵敏地加以反映，所以差动保护不能代替瓦斯保护。过流保护1、为什麽变压器的三侧都装设过流保护？他们的保护范围是什麽？答、当变压器的任意一侧母线发生短路故障时过流保护动作，因为三侧都装有过流保护，可使其能有选择性地切除故障，而无须将变压器停运。各侧的过流保护可以作为本侧母线、线路、变压器的后备保护，主电源侧的过流保护可以作为其他两侧的后备保护。2、为什麽两台变压器并列运行时，其过流保护要装低电压闭锁装置？答、在装有过流保护的两台变压器并列运行时，会出现因其中一台变压器停电，有另一台变压器代全部负荷而引起过负荷，使过流保护动作跳闸的情况。为了防止保护在这种情况下误动作（采用提高过流保护定值的方法会使保护动作的灵敏度降低），在过流保护中加装低电压闭锁就可以解决这个矛盾，即使的保护不误动，又能提高保护的灵敏度。3、变压器过流保护动作跳闸，应如何检查和处理？答、（1）检查母线及母线上的设备是否有短路 （2）检查变压器及各侧设备是否有短路 （3）检查中、低压侧保护是否动作，各条线路的保护有无动作 （4）确认母线无电时，应拉开该母线所带的线路 （5）如系母线故障，应视该站母线设备情况，用倒母线或转带负荷的方法处理 （6）经检查确认是越级跳闸时，应与当值调度员联系试送变压器 （7）试送良好，逐路查处故障线路零序保护1、变压器零序电流保护起什麽作用？答、在中性点直接接地电网中运行的变压器都装设零序电流保护，当变压器高侧或高压侧线路发生接地时，产生零序电流，零序电流保护动作。这里认为变压器低压侧绕组为三角形。它可作为变压器高压绕组引出线，母线接地短路的保护，同时还可作相邻线路及变压器本身主保护的后备保护2.变压器的零序保护在什么情况下投入运行？答：变压器零序保护应装在变压器中性点直接接地侧，用来保护该侧绕组的内部及引出线上接地短路，也可作为相应母线和线路接地短路时的后备保护，因此当该变压器中性点接地刀闸合入后，零序保护即可投入运行。3、为什麽110KV及以上变压器在停电及送电前必须将中性点接地？答、我国的110KV电网一般采用中性点直接接地系统。在运行中，为了满足继电保护装置灵敏度配合的要求，有些变压器的中性点不接地运行。但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合110KV及以上空载变压器时，将变压器的中性点直接接地。4、变压器的中性点应装设什麽样的保护装置？答、直接接地系统中的中性点不接地变压器，如中性点绝缘未按线电压设计，为了防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地故障运行时，引起中性点避雷器爆炸和变压器绝缘损坏，应在变压器中性点装设棒型保护间隙或将保护间隙与避雷器并接。保护间隙的距离应按电网的具体情况确定。如中性点的绝缘按线电压设计，但变电所是单进线且为单台变压器运行时，也应在变压器的中性点装设保护装置。非直接接地系统中的变压器中性点一般不装设保护装置，但多雷区单进线变电所的应装设保护装置。中性点接有消弧线圈的变压器，如有单进线运行的可能，也应在中性点装设保护装置。其他1.什么叫变压器的不平衡电流？有什么要求答：变压器的不平衡电流系指三相变压器绕组之间的电流差而言的。三相三线式变压器中，各相负荷的不平衡度不许超过20%，在三相四线式变压器中，不平衡电流引起的中性线电流不许超过低压绕组额定电流的25%。如不符合上述规定。应进行调整负荷。2、为什麽变压器自投装置的高、低压侧两块继电器的常闭触点串接在启动回路中？答、这是为了防止因电压互感器熔断造成自投装置误动，保证自投装置动作的正确性，而在变压器自投启动回路中高、低压侧两块电压继电器的常闭触点串接使用。这样即使有一块电压互感器发生保险器熔断，也不会是自投装置误动作。3、变压器发生绕组层间或匝间短路时有哪些异常现象？导致什麽保护动作？答、（1）一次电流增大 （2）油温、油面增高、变压器内部发出“咕嘟”声 （3）二次侧电压不稳定，忽高忽低 （4）安全阀喷油以上现象可导致瓦斯保护或差动保护动作。郑州电力学校仿真四、变压器故障处理1.运行中的变压器，能否根据其发生的声音来判断运行情况? 答：变压器可以根据运行的声音来判断运行情况。用木棒的一端放在变压器的油箱上，另一端放在耳边仔细听声音。如果是连续的嗡嗡声比平常加重，就要检查电压和油温。若无异状，则多是铁芯松动。当听到吱吱声时，要检查套管表面是否有闪络的现象。当听到噼噼啪声时，则是内部绝缘击穿现象。2.变压器绕组绝缘损坏是由哪些原因造成的？答：线路短路故障长期过负荷运行，绝缘严重老化绕组绝缘受潮绕组接头或分接开关接头接触不良雷电波侵入，使绕组过电压4.当运行中变压器发出过负荷信号时，应如何检查处理？答：运行中的变压器发出过负荷信号时，值班人员应检查变压器的各侧电流是否超过规定值，并应将变压器过负荷数量报告当值调度员，然后检查变压器的油位，油温是否正常，同时将冷却器全部投入运行，对过负荷数量值及时间按现场规程中规定的执行，并按规定时间巡视检查，必要时增加特巡。5.什么原因会使变压器发出异常音响？答：过负荷内部接触不良，放电打火个别零件松动系统中有接地或短路大电动机起动使负荷变化较大6.变压器运行中遇到三相电压不平衡现象如何处理?答:如果三相电压不平衡时,应先检查三相负荷情况.对/Y接线的三相变压器,如三相电压不平衡,电压超过5V以上则可能是变压器有匝间短路,须停电处理.对Y/Y接线的变压器,在轻负荷时允许三相对地电压相差10%;在重负荷的情况下要力求三相电压平衡.7、当运行中的变压器着火时应如何灭火？答、当运行中的变压器着火时，应首先断开变压器各侧的电源及冷却装置的电源在灭火。对装有水自动灭火装置的变压器，应先启动高压水泵，将水压提高到0.70.9MPA，在打开电动喷雾阀门喷雾灭火。一般的变压器使用干粉灭火。如果流出的油也着火了，可以用泡沫灭火器灭火，必要时应报火警。8、运行中的变压器出现哪些异常时应加强监视并做好倒负荷的准备？答、（1）过负荷30%以上 （2）发出异常音响 （3）严重漏油使油面下降 （4）右色显著变化 （5）套管出现裂纹或不正常的电晕 （6）轻瓦斯保护动作 （7）在油泵未停止运行的情况下 ，强油水冷装置漏水 （8）强油风冷装置因故障全部停止运行 （9）引线接头严重发热 9、电压运行过高或过低对运行中的变压器有哪些危害？答、规程规定运行中的变压器的电压不得超过额定电压的15%。电压过高会是变压器铁心的激磁电流增大，有时会使铁心饱和，产生谐波磁通，进而是铁心的损耗增大并使铁心过热。过高的电压还会加速变压器的老化，缩短变压器的使用寿命，所以运行中变压器的电压不能过高。9、变压器发生绕组层间或匝间短路时有哪些异常现象？导致什麽保护动作？答、（1）一次电流增大 （2）油温、油面增高、变压器内部发出“咕嘟”声 （3）二次侧电压不稳定，忽高忽低 （4）安全阀喷油以上现象可导致瓦斯保护或差动保护动作。10、为什麽有时空载运行变压器的接地捡漏装置动作？答、变压器空载运行时，10KV或35KV侧绕组及所带的母线桥和一段空母线的三相对地电容不相等，即CaCC，此时的变压器相当于不平衡状态运行，中性点不发生位移，当位移电压达到捡漏装置启动值时，接地捡漏装置及动作。11、变压器的不正常运行状态有哪几种？答、（1）有外部短路引起的过电流 （2）过负荷 （3）油枕油面不正常上升或下降 （4）上层油温在相同负荷和冷却条件下不正常的升高 （5）变压器的非全相运行12.变压器的内部故障、外部故障各有哪几种？有何危害？答、变压器内部常见故障有绕组的相间短路，单相匝间短路及接地短路等。这些故障将产生电弧、烧坏绕组绝缘及铁芯，引起绝缘材料及变压器油的强烈气化，甚至造成油箱爆炸。变压器故障有变压器套管和引出线上的相间短路及单相接地短路等。13、当发现哪些情况时，应将变压器停运？答、（1）音响很不正常或有爆裂声 （2）正常条件下温度过高，并不断上升 （3）油枕喷油或放爆管喷油 （4）严重漏油致使油面低于油面指示计的指示限度，并继续下降 （5）油色过深，油内出现碳质 （6）套管有严重裂纹和放电现象14、运行中的变压器，能否根据其发生的声音来判断运行情况？答、变压器可以根据运行的声音来判断运行情况。用木棒的一端放在变压器的油箱上，另一端放在耳边仔细听声音，如果是连续的嗡嗡声比平常加重，就要检查电压和油温，如无异状，则多是铁心松动。当听到吱吱声时，要检查套管表面是否有闪络的现象。当听到噼啪声时，则是内部绝缘击穿现象。15、变压器绕组绝缘损坏是有哪些原因造成的？答、（1）线路短路故障（2）长期过负荷运行，绝缘严重老化 （3）绕组绝缘受潮（4）绕组接头或分接开关接头接触不良 （5）雷电波侵入，使绕组过电压16、电压运行过高或过低对运行中的变压器有哪些危害？答、规程规定运行中的变压器的电压不得超过额定电压的15%。电压过高会是变压器铁心的激磁电流增大，有时会使铁心饱和，产生谐波磁通，进而是铁心的损耗增大并使铁心过热。过高的电压还会加速变压器的老化，缩短变压器的使用寿命，所以运行中变压器的电压不能过高。65、为什麽有时空载运行变压器的接地捡漏装置动作？答、变压器空载运行时，10KV或35KV侧绕组及所带的母线桥和一段空母线的三相对地电容不相等，即CaCC，此时的变压器相当于不平衡状态运行，中性点不发生位移，当位移电压达到捡漏装置启动值时，接地捡漏装置及动作。五、其他试验1、为什麽新安装或大修后的变压器在投运前要做冲击合闸实验？答、切除电网中运行的空载变压器，会产生操作过电压。在小电流接地系统中，操作过电压的副值可达34倍的额定相电压。在大电流接地系统中，操作过电压的副值也可达3倍的额定相电压，同时，投入空载变压器时会产生励磁涌流，其值可达额定电流的68倍，并会产生很大的电动力。所以作冲击合闸实验是检验变压器的绝缘是否承受操作过电压及考核变压器机械强度和继电保护是否会误动作的有效措施2、为什麽要测量变压器中绝缘物的介质损失？答：测量变压器中绝缘物的介质损失是判断绝缘物的绝缘性能好坏的有效方法。对绝缘老化、受潮等普遍性缺陷，检验的效果尤为显著，对油质劣化，绕组上附着油泥及较严中的局部缺陷等也能很好的反映出来。所以有关规程规定，容量为3150KVA及以上的变压器，在交接、大修时以及根据实际情况必要时，进行次项实验。3、110KV及以上变压器预防性实验项目是哪些？答、（1）绕组的绝缘电阻和吸收比 （2）绕组的直流电阻 （3）绕组的泄漏电流 （4）套管的介质损失（有未屏小套管引出者） （5）套管未屏引出（有未屏小套管引出者） （6）铁心绝缘电阻（有铁心接地引出小套管者） （7）绕组连同套管的介质损失。4、变压器交接和大修后实验项目及标准有哪些？答、（1）测量变压器各个电压等级绕组的直流电阻；在同一绕组抽头上测得的直流电阻数值，其相互间差值及与变压器出厂的原始数值相比，不应超过20%（2）测量绕组绝缘电阻和吸收比（R60/R15）：绝缘电阻不应低于出厂时原始数据的70%；吸收比得数值应不低于1.3 （3）测量绕组连同套管的泄漏电流，其测的值与原始数值比较，无显著的变化 （4）测量绕组连同套管的介质损失，其值应不大于原始数值的130%，如无原始数值，其值一般不超过2% （5）绕组连同套管的交流耐压实验：交耐压标准为出厂时的85% （6）测量穿芯螺栓的绝缘电阻：其值参考一般在10兆欧以上 （7）对散热器和油箱作油柱实验，实验时间为15MIN，各接头出无渗漏油现象 （8）绝缘油实验：耐压和简化实验 （9）空载实验：符合设计和制造厂规定 （10）短路实验：符合设计和制造厂规定 （11）有分接开关动作情况：应符合设计和制造厂规定 （12）接线组别和极性：应与名牌规定和套管规定相符5、变压器预防性实验有哪些？答、（1）测量变压器绕组的绝缘电阻和吸收比 （2）测量绕组的直流电阻 （3）测量绕组连同套管的泄漏电流 （4）测量绕组连同套管的介质损失 （5）绝缘油电器强度实验和性能测试6、对变压器等电器设备测量直流电阻的作用是什麽？常用哪些方法测量？答、对互感器、变压器等电器设备测量直流电阻，可以检查设备的线圈和引线有无短路、短路或接触不良；变压器分接开关的位置是否正确，接触是否良好；断路器触头间的接触是否良好等。测量直流电阻的方法有：（1）电压降法：在被测元件中通入直流电流I，并测出其电压降U，U/I便是被测元件的电阻。（2）单臂电桥法：用它来测量10-10欧姆的电阻。被测电阻越小，使用单臂电桥测试的误差越大，所以在要求精确测量小电阻时不用此法。（3）双臂电桥法：测量电阻为10欧姆以下且要求精确度较高时采取此法。（4）高阻表和万用表法：测量大于10欧姆的电阻时或对被测电阻的准确度要求不高时，可采用此法。7、电力变压器有哪些常规实验？其主要作用是什麽？答、（1）电压比实验：用于验证电压比，判断变压器绕组砸间或层间有无短路，分接开关引线有无接错等；（2）直流电阻测定：判断导线焊接质量是否良好，绕组是否有接头，分接开关有无引线接错或接触不良等；（3）绝缘电阻及吸收比R60/R15测定：检查变压器的整体绝缘状况，判断变压器有无绝缘劣化、严重受潮等缺陷；（4）介质损失值tg的测定：通过测定介质损失值tg，可确定变压器绝缘受潮的程度和绝缘结构中的缺陷；（5）变压器油的实验，包括油耐压，油筒化实验和油中气体色谱分析；检查变压器油的品质和变压器是否受潮进水、油质劣化等缺陷。通过分析油中气体成分和含量，判断变压器是否存在潜伏性故障及故障的类型、程度等。8、主变压器的大修周期和大修项目是如何规定的？答、变电站的主变压器在运行后的第五年内和以后每510年内应大修一次；运行中的变压器，发现异常状况或经实验判明有内部故障时，应提前进行大修；在大容量电力系统中运行的变压器，当承受出口短路后，应考虑提前大修。变压器的大修项目如下：（1）吊出芯子或吊开钟罩对芯子进行检修；（2）对绕组、引线及磁屏蔽装置的检修；（3）对无载分接开关和有载分接开关的检修；（4）对铁心、穿心螺丝、轭梁、压钉及接地片等的检查；（5）油箱、套管、散热器、安全气道和储油柜等的检修；（6）冷却器、油泵、水泵、风扇、阀门及管道等附属设备的检修；（7）保护装置、测量装置及操作控制箱的检查、实验；（8）变压器油的检查和更换；（9）变压器油保护装置（净化器、充氮保护及胶囊等）的检修；（10）密封衬垫的更换；（11）油箱内部的清洁，油箱外壳几附件的除锈、涂漆；（12）必要时对绝缘进行干燥处理；（13）进行规定的测定和实验。9、为什麽在变压器的差动保护投入前要带负荷测相量图和测继电器差压？答、因为变压器差动保护按比较各侧电流的大小及小为的原理构成，对继电器及各侧电流互感器有严格的极性及接线要求。为了避免二次接线及变比错误，要在差动保护投入前作最后一次检查。测量相量图和测三相继电器差压，用以判别电流互感器的极性和变比及继电器接线是否正确，保证在正常情况下差动回路电流平衡，差动保护不至于误动作，在内部故障情况下，使差动保护能正确可靠地动作。10、取运行中变压器的油样应注意哪些规定？答、（1）取油样的瓶子应进行干燥处理 （2）取油样一定要在天气干燥时进行 （3）取油样时禁止烟火 （4）应从变压器底部截门放油，开始使缓慢松动截门，防止油大量涌出。应先放出一部分污油，用棉纱将截门擦净后在放少许油冲洗截门，并用少许油冲洗瓶子数次，才能取油样，瓶塞也应用少许油清洗后才能密封（5）取油样后应将截门关紧并将周围的油擦净变压器并、解列1、不符合并列运行的条价的变压器并列运行会产生什麽后果？答、当变比不相同而并列运行时，将产生环流，影响变压器的出力。如果是变压器的百分阻抗不相等而并列运行，就不能按变压器的容量比例分配负荷，也会影响变压气的出力。接线组别不相同而并列运行时，会是变压器短路。2、变压器并列运行的条件是什麽？不满足并列运行并列会引起什麽后果？答、（1）绕组接线组别相同； （2）电压比相等；（允许相差0.5%）；（3）阻抗电压相等；（允许相差10%）。绕组接线组别不同的变压器并列，二次侧会造成短路；如果电压比不相等，变压器并列运行后，二次侧将产生环流，影响变压器的出力；如果阻抗电压不相等，变压器并列后所带负荷不能按变压器的容量成正比例分配，阻抗电压小的变压器带的负荷大，也不能充分利用变压器的容量。根据运行经验，两台变压器并列，容量比不应超过3：1。因为容量相差较大的变压器，阻抗电压值相差也较大，并列运行后，负荷分配不成比例；同时从运行角度考虑，当运行方式改变或检修、事故停电时，小容量的变压器也起不到备用作用。变压器的巡视1、变压器的正常巡视检查项目有哪些？答、（1）音响、油位、温度是否正常 （2）瓦斯继电器是否充满油，变压器外壳是否清洁无渗漏，防爆管是否完整无裂纹 （3）套管是否清洁无裂纹、无打火放电现象，引线接头是否良好，有无过热现象。 （4）冷却系统是否正常，呼吸器是否畅通，吸潮剂有无潮解。 （5）负荷是否正常，有载调压装置的运行是否正常，分接开关的位置是否符合电压的要求。2、变压器的特殊巡视检查项目有哪些？答、（1）过负荷时，检查油温和油位是否正常，各引线接头是否良好，试温蜡片有无熔化，冷却系统是否正常。 （2）大风天气时，检查引线摆动情况及变压器是否搭挂有杂物 （3）雷雨天气时，检查套管是否放电闪络，避雷器的放电计数器是否动作 （4）下雾天气时，检查套管有无放电及电晕现象，并应重点监视无秽瓷质部分有无异常 （5）下雪天气时，可根据积雪情况检查出发热部位并及时处理冰拄 （6）出口发生故障后，检查变压器引线接备无异头及有关设备及异常3、新安装或大修后的变压器投入运行后，有哪些特巡项目？答、（1）检查音响应正常，应为平稳的嗡嗡声 （2）油位变化应正常 （3）触摸散热器温度应正常，各散热器阀门应全部打开 （4）检查油温变化应正常，变压器带负荷后油温应缓慢上升 （5）检查导线接头有无发热 （6）检查套管有无放电打火 （7）各部位应无渗漏油（8）冷却装置应运行良好 （9）外壳接地应良好 （10）检查有载调压装置（包括当地和盘上设备）良好4、主变压器在运行中如何监视？答、主变压器在运行中，值班人员应根据控制盘上的仪表（电流表、电压表、有功表、无功表、温度表等）来监视变压器的运行情况，使负荷电流不超过额定值，电压不能过高，温度在允许范围内等，并按规定的时间记录表记参数。若变压器过负荷运行时，除应积极采取措施（如改变运行方式或降低负荷等）外，还应加强监视，并将过负荷情况记录在变电运行日志及有关记录薄中。变压器定级1、具备哪些条件的电力变压器，才能评为一类设备？答、（1）可以随时投入运行，能持续的达到名牌出力或上级批准的出力，温生符合设计值或上层油温不超过85；（2）预防性试验项目齐全合格；（3）部件和零件完整齐全，分接开关机电性能良好，无接触不良和动作卡涩现象；（4）冷却装置运行正常，散热器及风扇齐全；（5）电压表、电流表、温度表等主要表计部件完好准确，保护装置和信号装置完备可靠；（6）过电压保护和接地装置完好；（7）变压器本身及周围环境清洁，无锈蚀，无渗漏，照明良好，名牌完整，标志编号齐全清晰；（8）技术材料齐全，数据正确。
