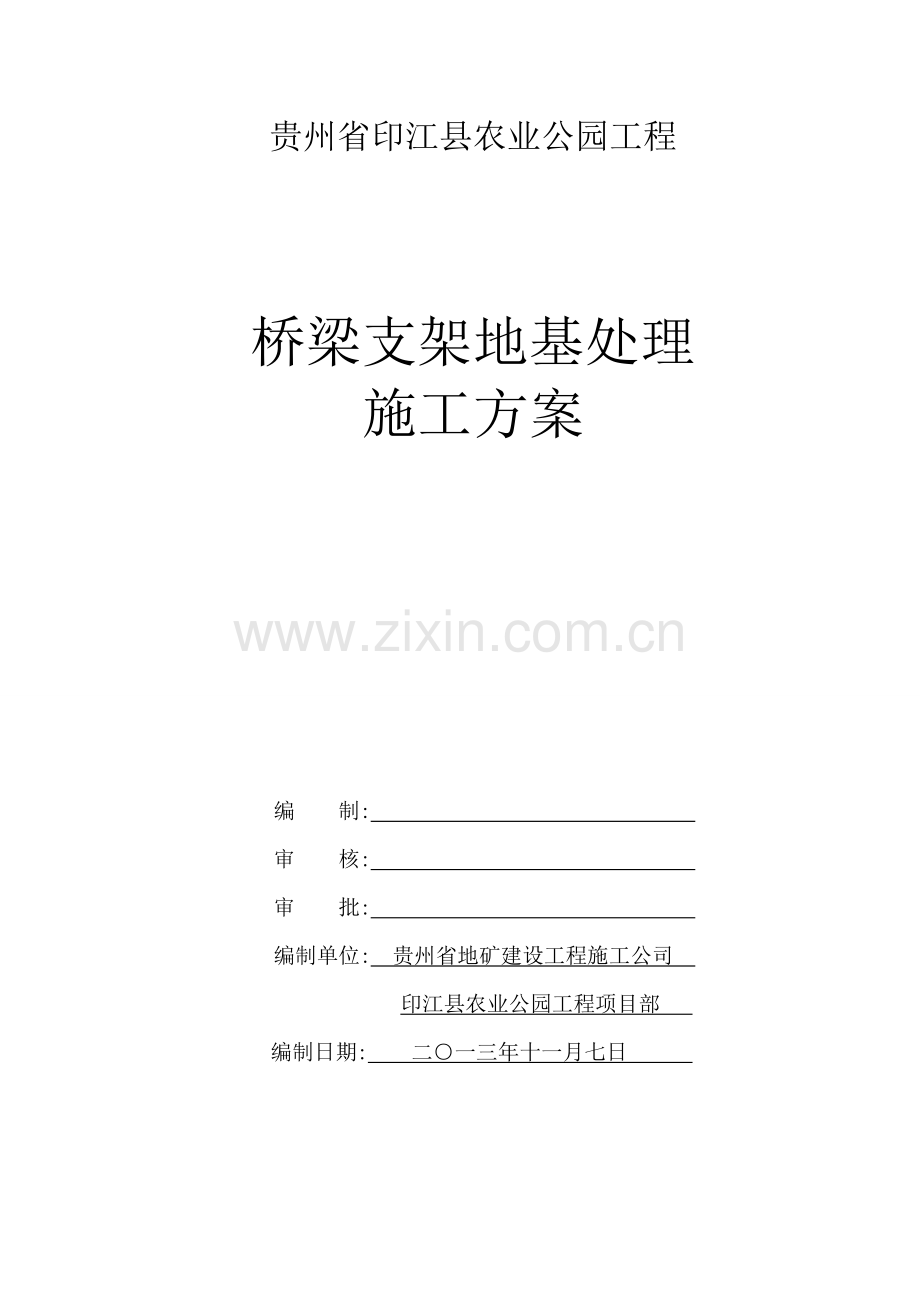

贵州省印江县农业公园工程 桥梁支架地基处理施工方案
贵州省印江县农业公园工程

桥梁支架地基处理
施工方案

编 制:
审 核:
审 批:
编制单位: 贵州省地矿建设工程施工公司
印江县农业公园工程项目部
编制日期: 二○一三年十一月七日

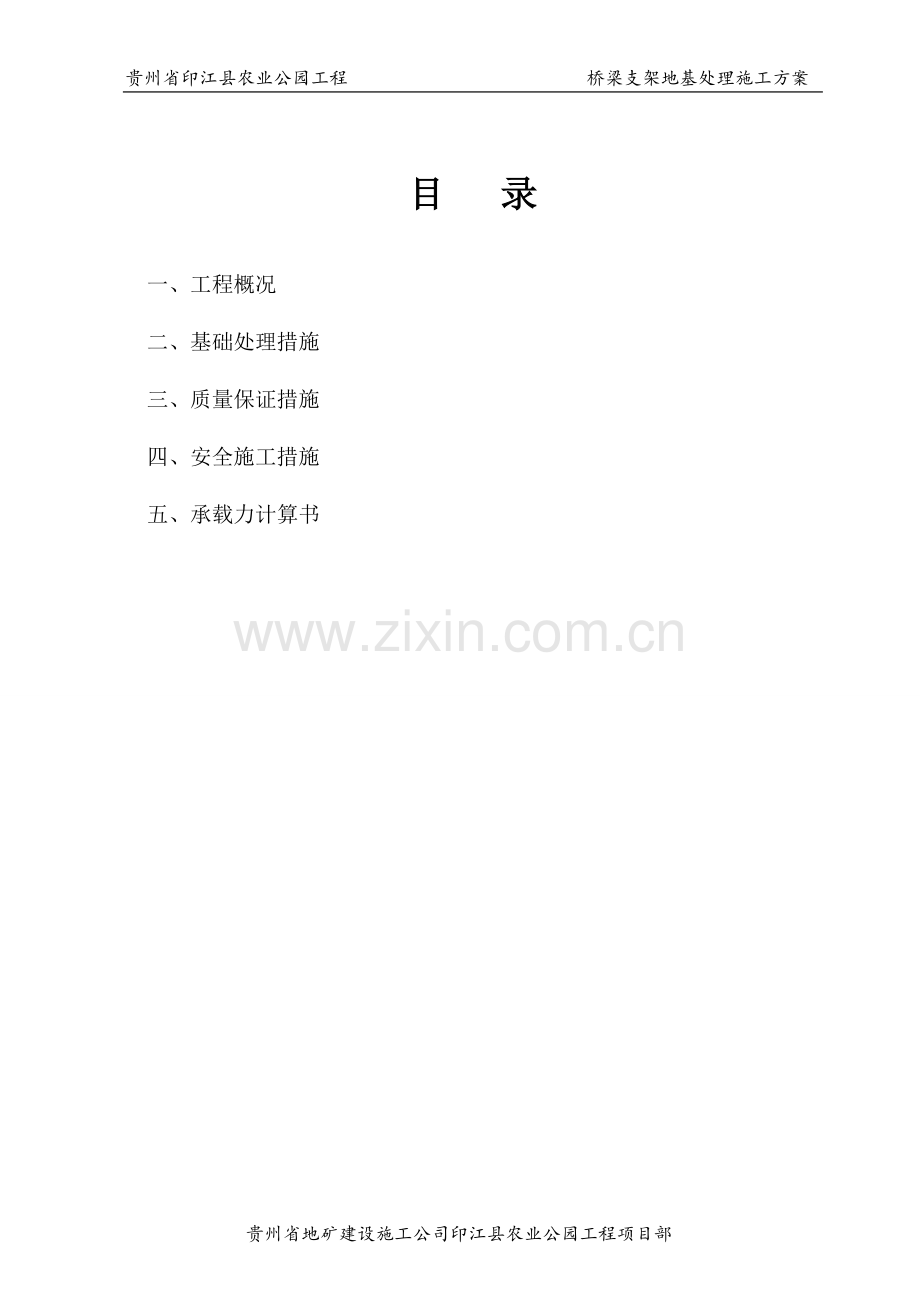

目 录

一、工程概况
　二、基础处理措施
　三、质量保证措施
　四、安全施工措施
五、承载力计算书

一、工程概况
本工程桶溪河桥由桥墩、桥台及钢筋混凝土现浇板组成，共两跨，每跨长16.00米，全桥长35.4米，钢筋混凝土现浇板宽为16.00~36.70米（入口宽36.70米），其中行车道宽为12.00米，两侧人行道宽为2×1.75米，栏杆宽为2×0.25米，板厚0.99米(其中连续板厚0.75米、铺装层0.14米、沥青砼面层0.1米)。
本桥梁基础地质状况为卵石夹砂，杂色，松散，卵石粒径为2～80cm，主要以砂岩为主，圆形及亚圆形，质地坚硬，表面部分风化，含量约占90%c 以上，粗砂成份以砂岩为主，极配较差，含量约占10%左右。
二、基础处理措施
根据地质状况及施工图设计要求、桥梁支架采用钢管（A48*3.5）扣件式的满堂红脚手架,顺桥向立杆间距为0.8米,横桥向立杆间距为0.6米。水平杆步距为1.5米，桥梁跨度大，桥面板较厚，每平方米荷载约18.75KN/M2为了保证工程质量及安全施工，必须对支架基础进行钢筋砼C25进行处理，以达到基础能承受上部荷载传递下来的压力。根据计算结果，结合现场实际情况，拟对支架基础进行如下处理方案：
1、用反铲挖掘机对支架基础位置上的河砂进行清理，长度按桥跨尺寸，宽每边增加100厘米。用5T自卸汽车转遇到1.5公里外的弃土场或回填区域堆放，开挖后对基面进行平整碾压，铺厚50厘米的大渣层，用厚25厘米级配碎石进行找平、碾压，最后浇筑30厘米厚的C25钢筋混凝土。基础清理过程中如遇到淤泥层，需对淤泥层进行全部开挖，然后用C25素混凝土进行填充至大渣层底。
2、用DN800波纹管道对现有河水进行排水，以免河水对已处理的地基浸泡影响地基承载力下降，引起不均匀沉降。混凝土管道安装前先浇垫层砼C20，安装完毕后回填时波纹管周边用细砂回填，厚度不小于20厘米。
3、基础混凝土顶高程同后期河道清理高程。
四、质量保证措施
1、换填层必须按规范要求分层碾压，平整度必须符合要求，并有一定的排水坡度。
2、钢筋进场有合格证并复检合格。钢筋绑扎时必须按要求进行施工，网格间距误差不得大于1cm。
3、混凝土采用商混，混凝土振捣必须严格施工规范要求进行施工，养护期不得小于14天。
五、安全施工措施
1、现场作业人员必须正确佩戴安全帽，无关闲杂人员不得施工现场。
2、特种作业人员必须持证上岗，未持证人员一律不得从事相关工作。
3、施工现场必须进行围栏施工，围栏高度不得小于1.8米。
4、振捣器必须为正规厂家生产的合格产品，

贵州省地矿建设施工公司
印江县农业公园工程
　　　　二○一三年十一月七日

附件：地基处理计算书：
1、支架承受荷载计算：钢筋砼荷载为18.75KN/M2，模板及背楞荷载为0.5KN/M2,施工人员及施工材料、机具荷载2.0KN/M2，振捣混凝土时产生的荷载2.0KN/M2，其他荷载1.5KN/M2，总荷载为：24.75KN/M2。
2、横桥向小横杆计算：钢管顺桥向间距0.8米，横桥向间距0.6米，因荷载直接作用于横桥向的小横杆，故横桥向小横杆的均布荷载q=24.75×0.8=19.80KN/M。
（1）、弯曲强度δ=（q*L12)/10W
q为小横杆的均布荷载，q=19.80KN/M;
L1为小横杆的计算跨径，L1=600MM；
W为A48*3.5钢管的截面抵抗矩，W=5.078*103MM3
将值代入公式得δ=136MPa<[δ]=215MPa
满足要求。
（2）、抗弯刚度f=(0.677qL14)/(100EI)
q、L1同上，
E为钢管弹性模量，E=2.1*105MPa;
I为A48*3.5钢管的惯性矩，I=1.215*105MM4
将值代入公式得f=0.68mm<[f]=3.0mm；
3、顺桥向大横杆计算 立杆顺桥向间距为800mm，因此大横杆间距L2取800mm，按三跨连续梁进行计算，由小横杆传递的最大反力F=qL1=19.8*0.6=11.88KN。
（1）、弯曲强度进行计算，按最不利荷载布置计算其最大弯矩MMax=0.1FL2=0.1*11.88*0.8=0.95KN/m
弯曲强度采用公式：δ=MMax/W=(0.95*106)/(5.078*103)=
187MPa<[δ]=215MPa，满足要求。
(2)、大横杆挠度计算
采用公式f=1.146*(FL23)/((100EI), 将F=11880，L2=800mm，E、I同上，代入公式可得：f=2.73mm<[f]=3.0mm；
满足要求。
4、立杆计算
立杆承受由大横杆传递来的荷载，N=F=11.88KN,F大横杆间距为1.5米，长细比λ=L/I=1500/15.78=95
式中的I为A48*3.5钢管的回转半径，查《钢结构设计规范》（GBJ17-88）附录一，轴心受压钢结构的纵向弯曲系数ψ表，根据λ=95及（GBJ17-88）A3查得λ=90时，ψ=0.583;λ=100时，ψ=0.521;根据内插法计算得ψ=0.552。
立杆按两端铰接的受压构件计算：
采用公式[N]=ψA[δ]计算，式中[N]为允许受压值，ψ为同上，A为钢管截面积A=4.89*102MM2，[δ]为钢材强度极限值，值为215MPa,代入上式得：[N]=58KN。
N=F=11.88KN<[N]=58KN
满足要求。
由于立杆直接作用在地基上，地基受到的压强为：
P=N/S
式中的N为立杆的作用力=11.88KN
S为钢管的截面积=4.89*102mm2
所以P=11.88KN/4.89*102mm2=24.29MPa

结论：要承载24.29MPa的压力，浇筑强度等级为C25，厚300的混凝土基础能满足要求。
贵州省地矿建设施工公司印江县农业公园工程项目部
