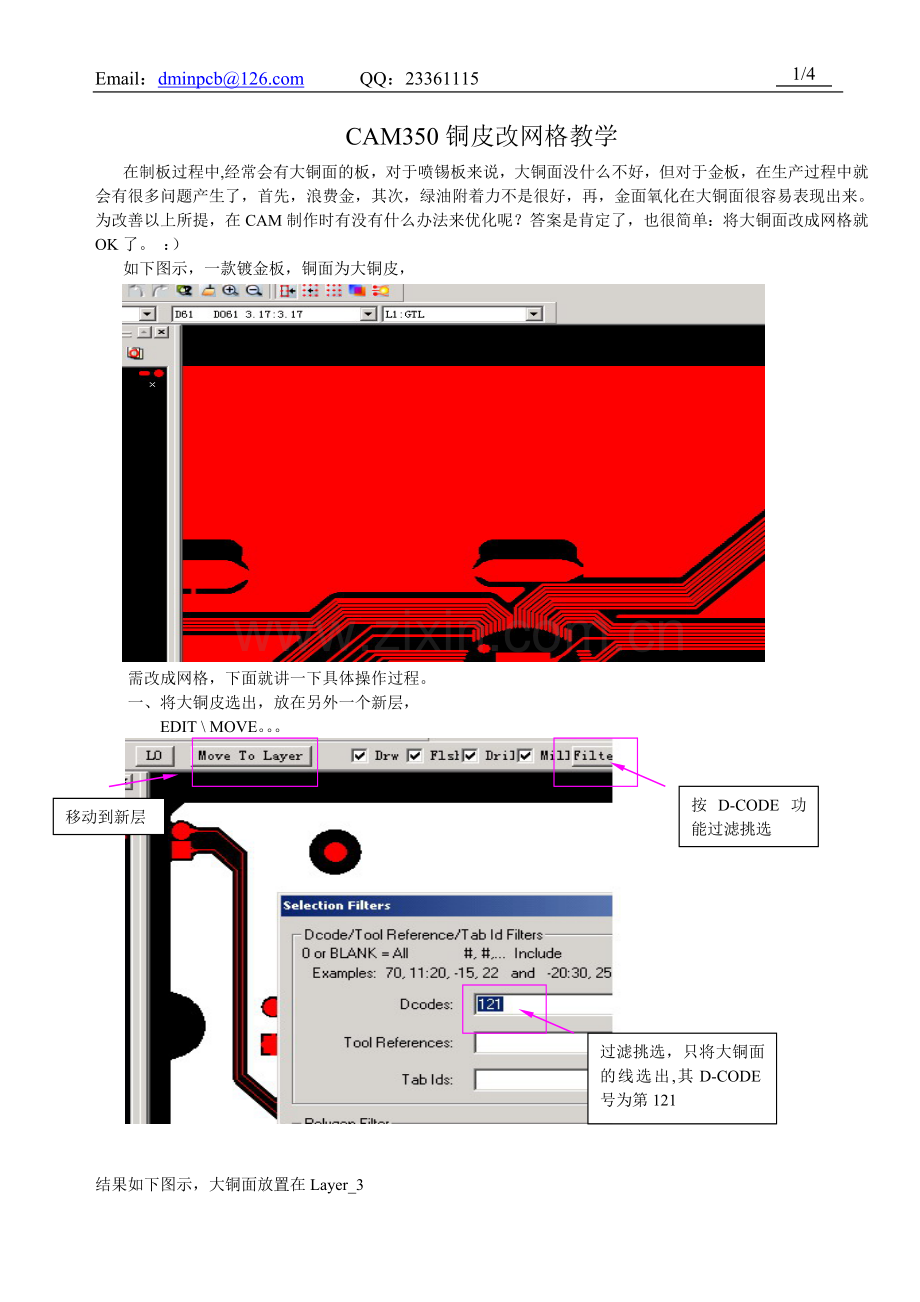

CAM350铜皮改网格教学
在制板过程中,经常会有大铜面的板，对于喷锡板来说，大铜面没什么不好，但对于金板，在生产过程中就会有很多问题产生了，首先，浪费金，其次，绿油附着力不是很好，再，金面氧化在大铜面很容易表现出来。为改善以上所提，在CAM制作时有没有什么办法来优化呢？答案是肯定了，也很简单：将大铜面改成网格就OK了。 ：）
如下图示，一款镀金板，铜面为大铜皮，

需改成网格，下面就讲一下具体操作过程。
一、 将大铜皮选出，放在另外一个新层，
EDIT \ MOVE。。。
移动到新层
过滤挑选，只将大铜面的线选出,其D-CODE号为第121
按D-CODE功能过滤挑选

结果如下图示，大铜面放置在Layer_3

二、将线填充的大铜面改成光栅填充，
Utilities \ Polygon Conversion \ Draw To Raster Poly

点击确定，选取所有线,将线填充的铜面转换成光栅填充，

三、 再将光栅填充的图形改为线填充的图形，以获取外框线
Utilities \ Polygon Conversion \ Raster Poly To vector Poly
选取所有，然后将所有图形打散，Edit \ change \ Explode \ All 就可以单独选取线了
四、填充区域外框线的选取
注意：是选取你所要填充的区域，而且，需要闭合，否则，填充不了。
结果如下图示：

线条所围绕区域为所需填充区域。
五、网格填充
Add \ Polygon…
出现如下对话框，参数按下图填写，其中，表示为填充的，外框线的D码号，可点击 在D码表中选取，其大小与你所需网格线径粗细相同，

然后点击，编辑你所需填充的图案，如下图示：

说明：0.25MM线粗，0.6MM的间距（线中心到中心距），作正负45度交叉填充，Line 3 不需要填充，为0

将各参数调整到你所需的后，点，将之保存下来，以后再有需要用时，就可以用来调用了。

点OK ，回到上一图的画面，再点OK，进入CAM350主编辑图面进行填充。

六，填充结果：

说明：也可以直接选取外框线进行填充，从而省去第一、二、三步。

以上作法为本人在日常工作中所运用的，也许还会有更好的办法，敬请指正为谢！
