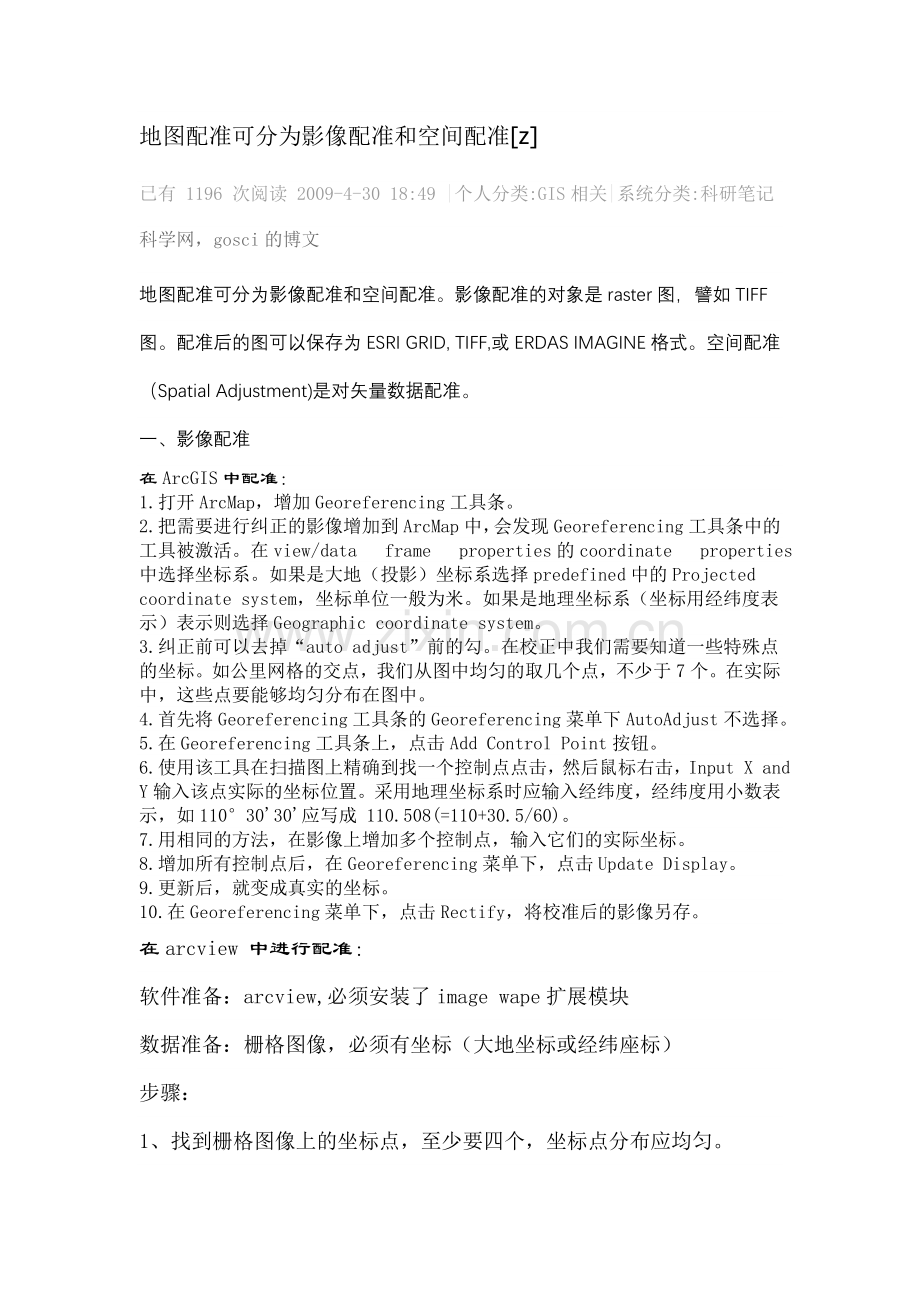

地图配准可分为影像配准和空间配准[z]
已有 1196 次阅读 2009-4-30 18:49 |个人分类:GIS相关|系统分类:科研笔记
科学网，gosci的博文
地图配准可分为影像配准和空间配准。影像配准的对象是raster图，譬如TIFF图。配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。空间配准（Spatial Adjustment)是对矢量数据配准。
一、影像配准
在ArcGIS中配准：
1.打开ArcMap，增加Georeferencing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。在view/data  frame  properties的coordinate  properties中选择坐标系。如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3.纠正前可以去掉“auto adjust”前的勾。在校正中我们需要知道一些特殊点的坐标。如公里网格的交点，我们从图中均匀的取几个点，不少于7个。在实际中，这些点要能够均匀分布在图中。
4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5.在Georeferencing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30.5/60)。
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
在arcview 中进行配准：
软件准备：arcview,必须安装了image wape扩展模块
数据准备：栅格图像，必须有坐标（大地坐标或经纬座标）
步骤：
1、找到栅格图像上的坐标点，至少要四个，坐标点分布应均匀。

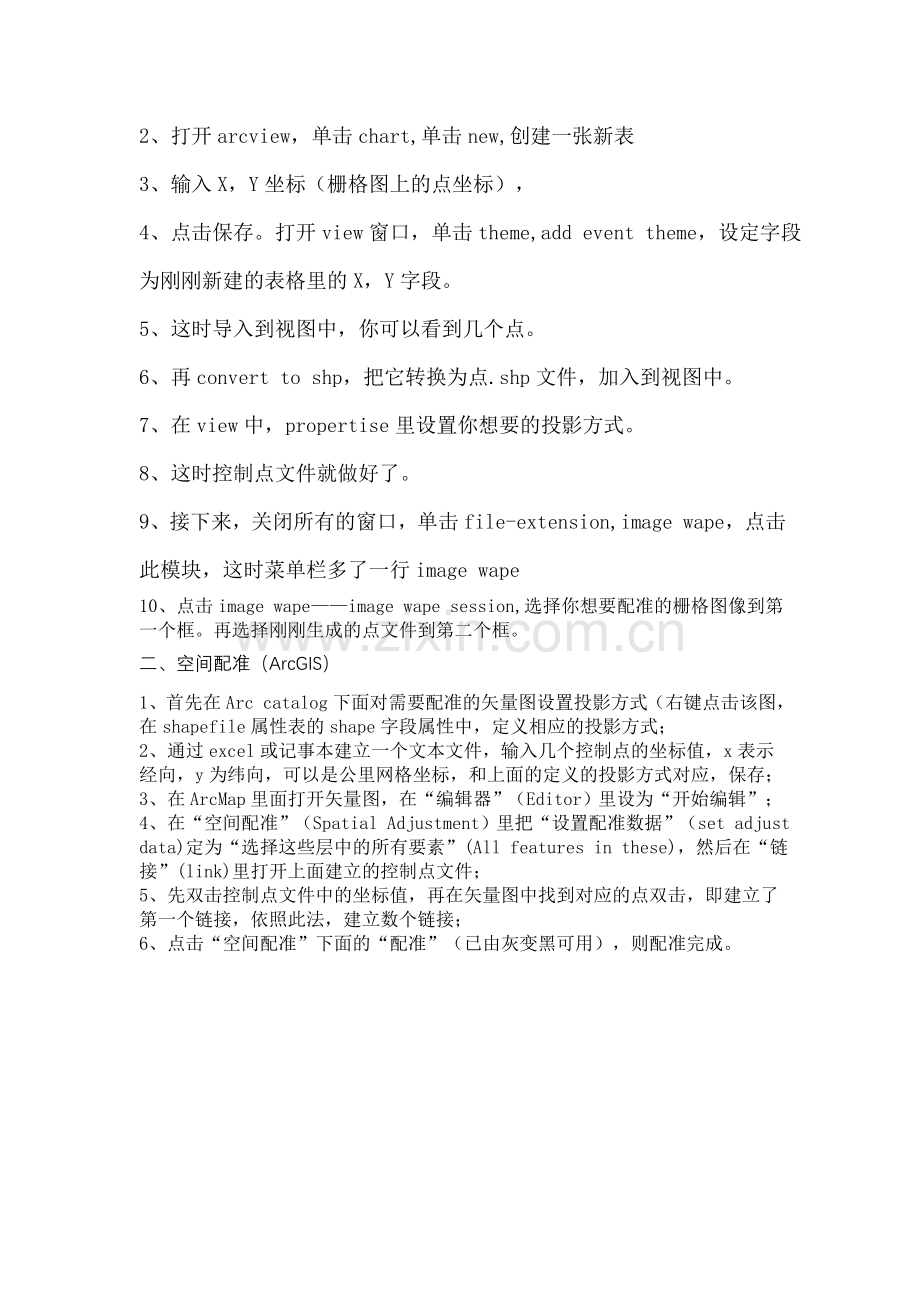

2、打开arcview，单击chart,单击new,创建一张新表
3、输入X，Y坐标（栅格图上的点坐标），
4、点击保存。打开view窗口，单击theme,add event theme，设定字段为刚刚新建的表格里的X，Y字段。
5、这时导入到视图中，你可以看到几个点。
6、再convert to shp，把它转换为点.shp文件，加入到视图中。
7、在view中，propertise里设置你想要的投影方式。
8、这时控制点文件就做好了。
9、接下来，关闭所有的窗口，单击file-extension,image wape，点击此模块，这时菜单栏多了一行image wape
10、点击image wape——image wape session,选择你想要配准的栅格图像到第一个框。再选择刚刚生成的点文件到第二个框。
二、空间配准（ArcGIS）
1、首先在Arc catalog下面对需要配准的矢量图设置投影方式（右键点击该图，在shapefile属性表的shape字段属性中，定义相应的投影方式；
2、通过excel或记事本建立一个文本文件，输入几个控制点的坐标值，x表示经向，y为纬向，可以是公里网格坐标，和上面的定义的投影方式对应，保存；
3、在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”；
4、在“空间配准”（Spatial Adjustment）里把“设置配准数据”（set adjust data)定为“选择这些层中的所有要素”(All features in these)，然后在“链接”(link)里打开上面建立的控制点文件；
5、先双击控制点文件中的坐标值，再在矢量图中找到对应的点双击，即建立了第一个链接，依照此法，建立数个链接；
6、点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成。
