球团车间仪表清单(总).doc

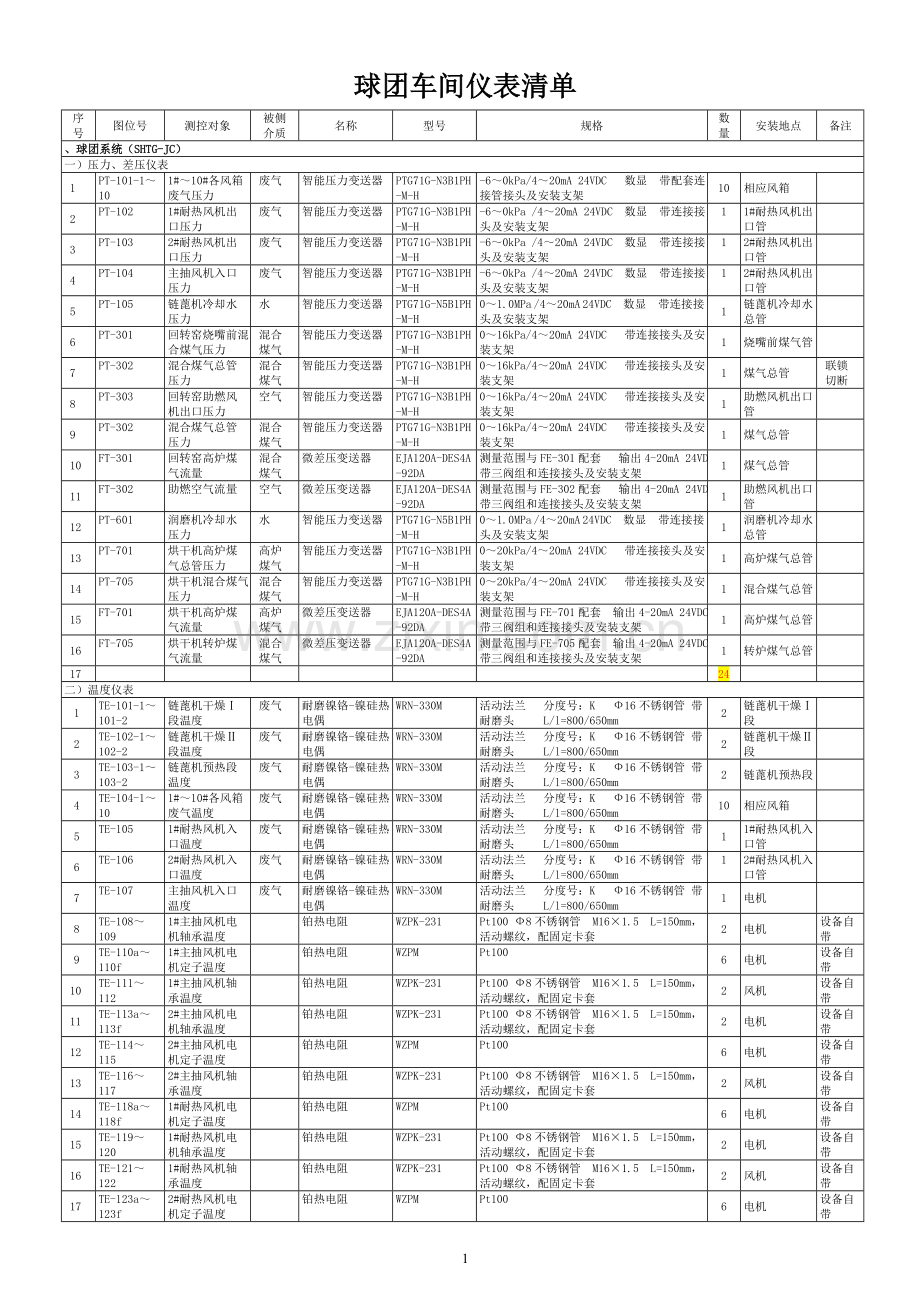

球团车间仪表清单
序号
图位号
测控对象
被侧介质
名称
型号
规格
数量
安装地点
备注
、球团系统（SHTG-JC）
一）压力、差压仪表
1
PT-101-1～10
1#～10#各风箱废气压力
废气
智能压力变送器
PTG71G-N3B1PH-M-H
-6～0kPa/4～20mA 24VDC 数显 带配套连接管接头及安装支架
10
相应风箱

2
PT-102
1#耐热风机出口压力
废气
智能压力变送器
PTG71G-N3B1PH-M-H
-6～0kPa /4～20mA 24VDC 数显 带连接接头及安装支架
1
1#耐热风机出口管

3
PT-103
2#耐热风机出口压力
废气
智能压力变送器
PTG71G-N3B1PH-M-H
-6～0kPa /4～20mA 24VDC 数显 带连接接头及安装支架
1
2#耐热风机出口管

4
PT-104
主抽风机入口压力
废气
智能压力变送器
PTG71G-N3B1PH-M-H
-6～0kPa /4～20mA 24VDC 数显 带连接接头及安装支架
1
2#耐热风机出口管

5
PT-105
链蓖机冷却水压力
水
智能压力变送器
PTG71G-N5B1PH-M-H
0～1.0MPa /4～20mA 24VDC 数显 带连接接头及安装支架
1
链蓖机冷却水总管

6
PT-301
回转窑烧嘴前混合煤气压力
混合煤气
智能压力变送器
PTG71G-N3B1PH-M-H
0～16kPa/4～20mA 24VDC 带连接接头及安装支架
1
烧嘴前煤气管

7
PT-302
混合煤气总管压力
混合煤气
智能压力变送器
PTG71G-N3B1PH-M-H
0～16kPa/4～20mA 24VDC 带连接接头及安装支架
1
煤气总管
联锁切断
8
PT-303
回转窑助燃风机出口压力
空气
智能压力变送器
PTG71G-N3B1PH-M-H
0～16kPa/4～20mA 24VDC 带连接接头及安装支架
1
助燃风机出口管

9
PT-302
混合煤气总管压力
混合煤气
智能压力变送器
PTG71G-N3B1PH-M-H
0～16kPa/4～20mA 24VDC 带连接接头及安装支架
1
煤气总管

10
FT-301
回转窑高炉煤气流量
混合煤气
微差压变送器
EJA120A-DES4A-92DA
测量范围与FE-301配套 输出4-20mA 24VDC 带三阀组和连接接头及安装支架
1
煤气总管

11
FT-302
助燃空气流量
空气
微差压变送器
EJA120A-DES4A-92DA
测量范围与FE-302配套 输出4-20mA 24VDC 带三阀组和连接接头及安装支架
1
助燃风机出口管

12
PT-601
润磨机冷却水压力
水
智能压力变送器
PTG71G-N5B1PH-M-H
0～1.0MPa /4～20mA 24VDC 数显 带连接接头及安装支架
1
润磨机冷却水总管

13
PT-701
烘干机高炉煤气总管压力
高炉煤气
智能压力变送器
PTG71G-N3B1PH-M-H
0～20kPa/4～20mA 24VDC 带连接接头及安装支架
1
高炉煤气总管

14
PT-705
烘干机混合煤气压力
混合煤气
智能压力变送器
PTG71G-N3B1PH-M-H
0～20kPa/4～20mA 24VDC 带连接接头及安装支架
1
混合煤气总管

15
FT-701
烘干机高炉煤气流量
高炉煤气
微差压变送器
EJA120A-DES4A-92DA
测量范围与FE-701配套 输出4-20mA 24VDC 带三阀组和连接接头及安装支架
1
高炉煤气总管

16
FT-705
烘干机转炉煤气流量
混合煤气
微差压变送器
EJA120A-DES4A-92DA
测量范围与FE-705配套 输出4-20mA 24VDC 带三阀组和连接接头及安装支架
1
转炉煤气总管

17

24

二）温度仪表
1
TE-101-1～101-2
链蓖机干燥Ⅰ段温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
2
链蓖机干燥Ⅰ段

2
TE-102-1～102-2
链蓖机干燥Ⅱ段温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
2
链蓖机干燥Ⅱ段

3
TE-103-1～103-2
链蓖机预热段温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
2
链蓖机预热段

4
TE-104-1～10
1#～10#各风箱废气温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
10
相应风箱

5
TE-105
1#耐热风机入口温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
1
1#耐热风机入口管

6
TE-106
2#耐热风机入口温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
1
2#耐热风机入口管

7
TE-107
主抽风机入口温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
1
电机

8
TE-108～109
1#主抽风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
9
TE-110a～110f
1#主抽风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
10
TE-111～112
1#主抽风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带

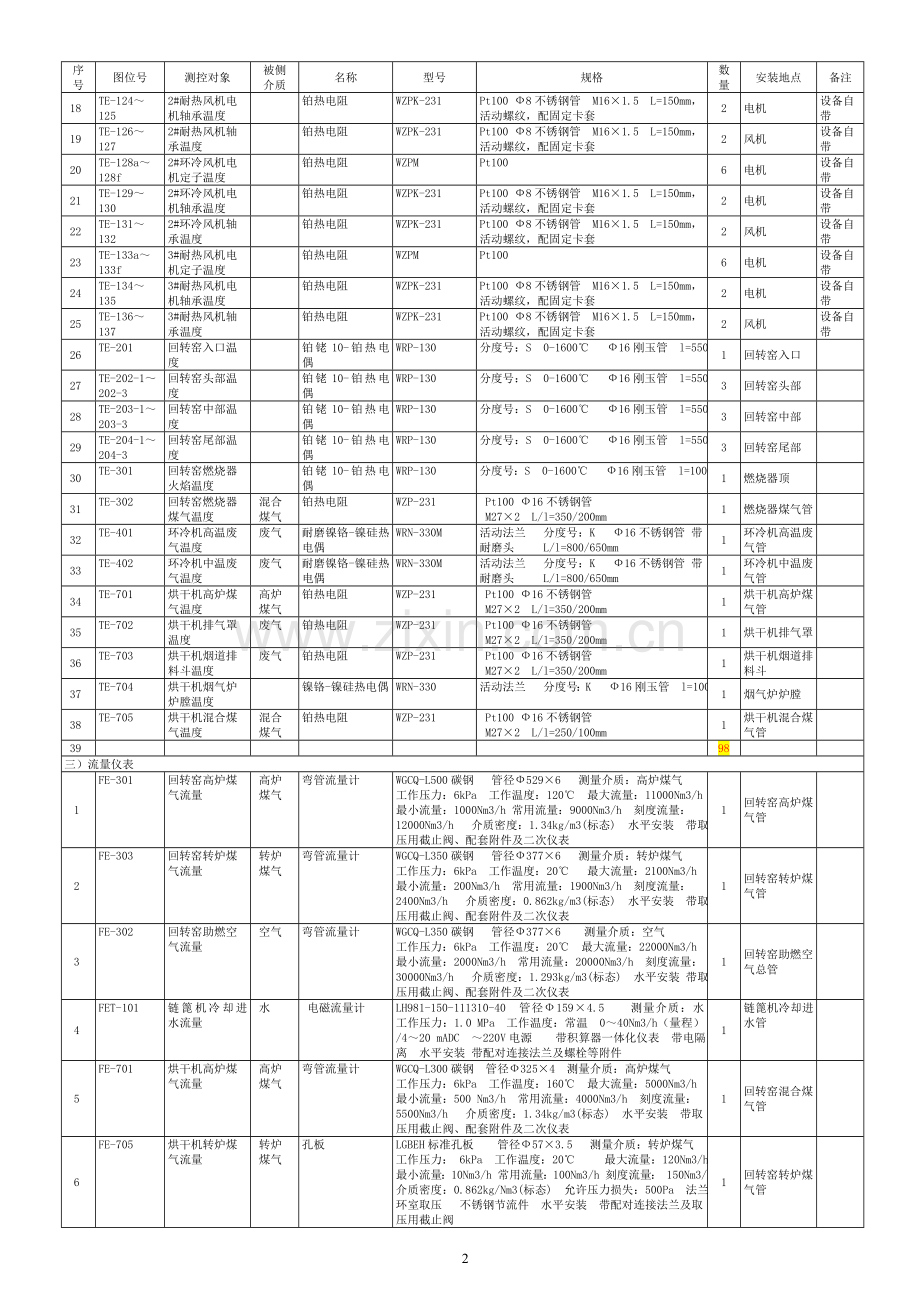

11
TE-113a～113f
2#主抽风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
12
TE-114～115
2#主抽风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
13
TE-116～117
2#主抽风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带
14
TE-118a～118f
1#耐热风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
15
TE-119～120
1#耐热风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
16
TE-121～122
1#耐热风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带
17
TE-123a～123f
2#耐热风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
18
TE-124～125
2#耐热风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
19
TE-126～127
2#耐热风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带
20
TE-128a～128f
2#环冷风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
21
TE-129～130
2#环冷风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
22
TE-131～132
2#环冷风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带
23
TE-133a～133f
3#耐热风机电机定子温度

铂热电阻
WZPM
Pt100
6
电机
设备自带
24
TE-134～135
3#耐热风机电机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
电机
设备自带
25
TE-136～137
3#耐热风机轴承温度

铂热电阻
WZPK-231
Pt100 Ф8不锈钢管 M16×1.5 L=150mm，活动螺纹，配固定卡套
2
风机
设备自带
26
TE-201
回转窑入口温度

铂铑10-铂热电偶
WRP-130
分度号：S 0-1600℃ Ф16刚玉管 l=550mm
1
回转窑入口

27
TE-202-1～202-3
回转窑头部温度

铂铑10-铂热电偶
WRP-130
分度号：S 0-1600℃ Ф16刚玉管 l=550mm
3
回转窑头部

28
TE-203-1～203-3
回转窑中部温度

铂铑10-铂热电偶
WRP-130
分度号：S 0-1600℃ Ф16刚玉管 l=550mm
3
回转窑中部

29
TE-204-1～204-3
回转窑尾部温度

铂铑10-铂热电偶
WRP-130
分度号：S 0-1600℃ Ф16刚玉管 l=550mm
3
回转窑尾部

30
TE-301
回转窑燃烧器火焰温度

铂铑10-铂热电偶
WRP-130
分度号：S 0-1600℃ Ф16刚玉管 l=1000mm
1
燃烧器顶

31
TE-302
回转窑燃烧器煤气温度
混合煤气
铂热电阻
WZP-231
Pt100 Ф16不锈钢管
M27×2 L/l=350/200mm
1
燃烧器煤气管

32
TE-401
环冷机高温废气温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
1
环冷机高温废气管

33
TE-402
环冷机中温废气温度
废气
耐磨镍铬-镍硅热电偶
WRN-330M
活动法兰 分度号：K Ф16不锈钢管 带耐磨头 L/l=800/650mm
1
环冷机中温废气管

34
TE-701
烘干机高炉煤气温度
高炉煤气
铂热电阻
WZP-231
Pt100 Ф16不锈钢管
M27×2 L/l=350/200mm
1
烘干机高炉煤气管

35
TE-702
烘干机排气罩温度
废气
铂热电阻
WZP-231
Pt100 Ф16不锈钢管
M27×2 L/l=350/200mm
1
烘干机排气罩

36
TE-703
烘干机烟道排料斗温度
废气
铂热电阻
WZP-231
Pt100 Ф16不锈钢管
M27×2 L/l=350/200mm
1
烘干机烟道排料斗

37
TE-704
烘干机烟气炉炉膛温度

镍铬-镍硅热电偶
WRN-330
活动法兰 分度号：K Ф16刚玉管 l=1000mm
1
烟气炉炉膛

38
TE-705
烘干机混合煤气温度
混合煤气
铂热电阻
WZP-231
Pt100 Ф16不锈钢管
M27×2 L/l=250/100mm
1
烘干机混合煤气管

39

98

三）流量仪表
1
FE-301
回转窑高炉煤气流量
高炉煤气
弯管流量计
WGCQ-L500碳钢 管径Ф529×6 测量介质：高炉煤气
工作压力：6kPa 工作温度：120℃ 最大流量：11000Nm3/h 最小流量：1000Nm3/h 常用流量：9000Nm3/h 刻度流量： 12000Nm3/h 介质密度：1.34kg/m3(标态) 水平安装 带取压用截止阀、配套附件及二次仪表
1
回转窑高炉煤气管

2
FE-303
回转窑转炉煤气流量
转炉煤气
弯管流量计
WGCQ-L350碳钢 管径Ф377×6 测量介质：转炉煤气
工作压力：6kPa 工作温度：20℃ 最大流量：2100Nm3/h 最小流量：200Nm3/h 常用流量：1900Nm3/h 刻度流量： 2400Nm3/h 介质密度：0.862kg/m3(标态) 水平安装 带取压用截止阀、配套附件及二次仪表
1
回转窑转炉煤气管

3
FE-302
回转窑助燃空气流量
空气
弯管流量计
WGCQ-L350碳钢 管径Ф377×6 测量介质：空气
工作压力：6kPa 工作温度：20℃ 最大流量：22000Nm3/h 最小流量：2000Nm3/h 常用流量：20000Nm3/h 刻度流量： 30000Nm3/h 介质密度：1.293kg/m3(标态) 水平安装 带取压用截止阀、配套附件及二次仪表
1
回转窑助燃空气总管

4
FET-101
链篦机冷却进水流量
水
电磁流量计
LH981-150-111310-40 管径Ф159×4.5 测量介质：水 工作压力：1.0 MPa 工作温度：常温 0～40Nm3/h（量程）/4～20 mADC ～220V电源 带积算器一体化仪表 带电隔离 水平安装 带配对连接法兰及螺栓等附件
1
链篦机冷却进水管

5
FE-701
烘干机高炉煤气流量
高炉煤气
弯管流量计
WGCQ-L300碳钢 管径Ф325×4 测量介质：高炉煤气
工作压力：6kPa 工作温度：160℃ 最大流量：5000Nm3/h 最小流量：500 Nm3/h 常用流量：4000Nm3/h 刻度流量： 5500Nm3/h 介质密度：1.34kg/m3(标态) 水平安装 带取压用截止阀、配套附件及二次仪表
1
回转窑混合煤气管

6
FE-705
烘干机转炉煤气流量
转炉煤气
孔板

LGBEH标准孔板 管径Ф57×3.5 测量介质：转炉煤气
工作压力： 6kPa 工作温度：20℃ 最大流量：120Nm3/h
最小流量：10Nm3/h 常用流量：100Nm3/h 刻度流量： 150Nm3/h 介质密度：0.862kg/Nm3(标态) 允许压力损失：500Pa 法兰环室取压 不锈钢节流件 水平安装 带配对连接法兰及取压用截止阀
1
回转窑转炉煤气管

四）物位检测仪表
1
HT-101
链篦机料层厚度
混合矿料
雷达物位计

0-200mm 带超声波测量头、专用电缆及安装装置
1
链篦机

2
LT-801
成品仓料位
球团矿
超声波料位计
LW1003
0-8.0m 带超声波测量头、专用电缆及安装装置
1
成品仓

3

2

五）称量仪表
1
WIT-401～404
1#～4#铁精矿仓给料
铁精矿
拉式皮带配料称
SA201H
B=800mm L=4.000m Q=80t/h 精度≤0.5% (配料大皮带B=800mm 中心标高800mm) 裙边皮带 SBD型变频电机 配拉式皮带给矿阀（带成对法兰） 传感器MBB-75Kg 测速传感器SA205
配SA201H称重控制器、称重接线盒等
5
1#～4#料仓

2
WIT-405
5#膨润土仓给料
膨润土
螺旋配料称
SA201H
Φ260mm Q=1t/h γ=1.3 t/m3 精度≤1.0% (配料大皮带B=800mm 中心标高800mm) 配手动平板闸阀及螺旋给料机和过渡斗等 SBD型变频电机 带支撑架、成对法兰及软连接 传感器STC-1000Kg*3
配SA201H称重控制器、称重接线盒等
1
膨润土仓

3
WE-501～502A～C
1～2#缓冲仓料重
混合矿料
称重传感器
CZL-YB-2
20t 精度0.02%FS 带安装附件（包括底板、上压盖等） 配称重接线盒
6
1～2#缓冲仓

4
WIT-503～504
造球室1#～2#造球盘给料
混合矿料
拉式皮带配料称
SA201H
B=650mm L=5.000m Q=70t/h 精度≤0.5% （配料秤皮带上表面标高960mm） 裙边皮带 SBD型变频电机 配拉式皮带给矿阀（带成对法兰） 传感器MBB-75Kg 测速传感器SA205配SA201H称重控制器、称重接线盒等
2
1#～2#造球盘

5
WIT-801
成品球团矿量
成品球团矿
皮带计量称
SA201H
四托辊双杠杆式 B=800mm L=5000mm
Q=240t/h 秤架部分工作温度： -20～40℃ (传感器) 采用原装美国世铨称重传感器（SQB型），带测速传感器 配SA201H称重控制器、称重接线盒等 系统精度≤0.5%
(皮带机：TD75型，8063*62.8575m,
α=11.01980，带速1.25m/s，Q=200t/h)
1
成-1皮带机

6

六）调节阀
1
SV-301
回转窑高炉煤气切断用
高炉煤气
电动快速切断阀
W7223-6K
Ф529×6(DN500) 阀体阀板材质：铸钢
垂直安装 配电动执行机构（带开、关到位限位开关 电源～220V） 快切特性(动作时间6s) 公称压力：0.1MPa，常温 带配对连接法兰、连接螺栓
1
回转窑高炉煤气管

2
PV-302
回转窑高炉煤气压力调节
高炉煤气
电动调节蝶阀
W3223-6K
Ф529×6(DN500) 阀体阀板材质：铸钢
水平安装 配电子式电动执行机构3610系列 (带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器) 近似等百分比特性 公称压力：0.6MPa，常温 带配对连接法兰、连接螺栓，输入/输出4～20mA，电源～220V
1
回转窑高炉煤气管

3
SV-303
回转窑转炉煤气切断用
转炉煤气
电动快速切断阀
W7223-6K
Ф377×6(DN350) 阀体阀板材质：铸钢
垂直安装 配电动执行机构（带开、关到位限位开关 电源～220V） 快切特性(动作时间6s) 公称压力：0.1MPa，常温 带配对连接法兰、连接螺栓
1
回转窑转炉煤气管

4
PV-304
回转窑转炉煤气压力调节
转炉煤气
电动调节蝶阀
W3223-6K
Ф377×6(DN350) 阀体阀板材质：铸钢
水平安装 配电子式电动执行机构3610系列 (带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器) 近似等百分比特性 公称压力：0.6MPa，常温 带配对连接法兰、连接螺栓，输入/输出4～20mA，电源～220V
1
回转窑转炉煤气管

5
PV-704
烘干机高炉煤气压力调节
高炉煤气
电动调节蝶阀
W3223-6K
Ф325×4(DN300) 阀体阀板材质：铸钢
水平安装 配电子式电动执行机构3610系列 (带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器) 近似等百分比特性 公称压力：0.6MPa，常温 带配对连接法兰、连接螺栓，输入/输出4～20mA，电源～220V
1
烘干机高炉煤气管

6
PV-705
烘干机转炉煤气压力调节
转炉煤气
电动调节蝶阀
W3223-6K
Ф57×3.5(DN50) 阀体阀板材质：铸钢
水平安装 配电子式电动执行机构3610系列 (带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器) 近似等百分比特性 公称压力：0.6MPa，常温 带配对连接法兰、连接螺栓，输入/输出4～20mA，电源～220V
1
烘干机转炉煤气管

7
FM-101～102
1#～2#主抽风机风门调节
废气
电动执行机构
DKJ-6100M
带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器
2
1#～2#主抽风机风门
设备自带
8
FM-103～104
1#～2#耐热风机风门调节
废气
电动执行机构
DKJ-4100M
带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器
2
1#～2#耐热风机风门
设备自带
9
FM-401～402
2#～3#环冷机风机风门调节
废气
电动执行机构
DKJ-6100M
带过载保护单元，内部电气开、关到位限位开关，使用高性能精密导电塑料电位器模块式位置发送器
2
2#～3#环冷机风机风门
设备自带
10

9

七）其它
1
VT-101 NT-201 VT-401
链篦机、回转窑、环冷机速度检测

绝对编码器

3
电机轴
设备自带
2
CT-301
烧嘴前一氧化碳气体检测
一氧化碳
智能型一氧化碳气体监控仪
SP-2104
带智能型一氧化碳气体探头
1
烧嘴前

3

八）仪表及盘内安装设备
1
WIT-401～404
1#～4#铁精矿仓给料
铁精矿
称重控制器（拉式皮带配料称）
SA201H
智能化数字显示仪表 电源：AC220V±20% 50HZ 输入：各种电阻应变式称重传感器信号 输出：4-20mADC 精度：≤0.25% 仪表与称重传感器间距离：≥1000米
盘装开孔尺寸：152×76mm
4
仪表盘盘面

2
WIT-405
5#膨润土仓给料
膨润土
称重控制器（螺旋配料称）
SA201H
智能化数字显示仪表 电源：AC220V±20% 50HZ 输入：各种电阻应变式称重传感器信号 输出：4-20mADC 精度：≤0.25% 仪表与称重传感器间距离：≥1000米
盘装开孔尺寸：152×76mm
1
仪表盘盘面

3
WIT-503～504
造球室1#～2#造球盘给料
混合矿料
称重控制器（拉式皮带配料称）
SA201H
智能化数字显示仪表 电源：AC220V±20% 50HZ 输入：各种电阻应变式称重传感器信号 输出：4-20mADC 精度：≤0.25% 仪表与称重传感器间距离：≥1000米
盘装开孔尺寸：152×76mm
2
仪表盘盘面

4
WIT-801
成品球团矿量
成品矿
称重控制器（皮带计量称）
SA201H
智能化数字显示仪表 电源：AC220V±20% 50HZ 输入：各种电阻应变式称重传感器信号 输出：4-20mADC 精度：≤0.25% 仪表与称重传感器间距离：≥1000米
盘装开孔尺寸：152×76mm
1

5

10

八）盘上设备及仪表（烧结风机房）

闪光报警器
GXGS-2100

1

温度巡检仪
XJ-08H

2

手操器
DFD-0900

1

4
