中山市格日光电科技有限公司
LED日光灯
据美国能源部称，在美国消耗的电能中，约22%的电能用在了照明上。传统日光灯的效率非常低，只有5%的电能转化成了光，绝大部分的电能都转化成热能而浪费了。
加利福尼亚大学圣巴巴拉分校（UCSB）的材料学教授史蒂文说，如果25%的美国照明灯具都使用每瓦能耗产生110lm亮度的LED灯具，到2025年，仅美国就能够节省1150亿美元的电费，相当于133座新火力发电厂的发电容量。向大气中排放的碳元素量也将减少258吨。史蒂文教授指出，如果全世界都采用LED灯具，能够节约的能源量将至少再扩大2倍。
格日光电LED日光灯采用高亮度LED作为光源,主要由PC罩、PCB板、铝散热器、塑胶堵头等组成。PC罩透光率高,防眩光、抗UV 耐冲击； PCB板采用防静电阻燃耐热绝缘的铝基板，导热系数2.6w/m.k LED排布充分考虑散热与配光，具有高效率和安全性能；铝散热器经特殊表面处理,外形精致、散热好,有效的保证了灯管的使用寿命；塑胶堵头插针为一种低电阻、高传导性能的铜柱,其表面经过了高档沙银防酸氧化处理。约半年下来节省的费用就可以换回成本。绿色环保型的半导体电光源，光线柔和、光谱纯，有利于人的视力保护及身体健康，3500K的暖白色营造一个温馨感人的环境，7000K的冷光源给人视觉上清凉的感受，人性化的照度差异设计，更有助于集中精神，提高效率。它不但超强节能更为环保，是国家绿色节能照明工程重点开发的产品之一，是目前取代传统的日光灯的主要产品。
应用场所：学校、医院、工厂、办公室、车站、机场、商场、停车场等
规格参数：
型号
GR-T8-0609
GR-T8-0913
GR-T8-1218
GR-T8-1523
规格
0.6M
0.9M
1.2M
1.5M
产品尺寸
26*30*600mm
26*30*900mm
26*30*1200mm
26*30*1500mm
材质
优质铝+PC
优质铝+PC
优质铝+PC
优质铝+PC
功率
9W
13W
18W
23W
光源
SMD3528
SMD3528
SMD3528
SMD3528
光通量
144PCS
216PCS
288PCS
358PCS

光衰率
860-1100Lm
1300-1600Lm
1800-2100Lm
2200-2600Lm
≤0.5‰
≤0.5‰
≤0.5‰
≤0.5‰
显色指数
85-89Ra
85-89Ra
85-89Ra
85-89Ra
功率因数
0.8-0.9
0.8-0.9
0.8-0.9
0.8-0.9
系统功耗
9.72W
14W
19W
25W
发光角度
120-180°
120-180°
120-180°
120-180°
使用寿命
＞50000h
＞50000h
＞50000h
＞50000h
色温
3000-7200K
3000-7200K
3000-7200K
3000-7200K
输入电压
AC110-265V
AC110-265V
AC110-265V
AC110-265V
工作电压
AC220V/AC110V
AC220V/AC110V
AC220V/AC110V
AC220V/AC110V
环境湿度
50HZ/60HZ
50HZ/60HZ
50HZ/60HZ
50HZ/60HZ

环境温度
45%RH-60%RH
45%RH-60%RH
45%RH-60%RH
45%RH-60%RH
-20～45
-20～45
-20～45
-20～45
防护等级
IP50
IP50
IP50
IP50
净重量
0.2KG
0.28KG
0.37KG
0.4KG
支架
不含支架、传统灯架可通用

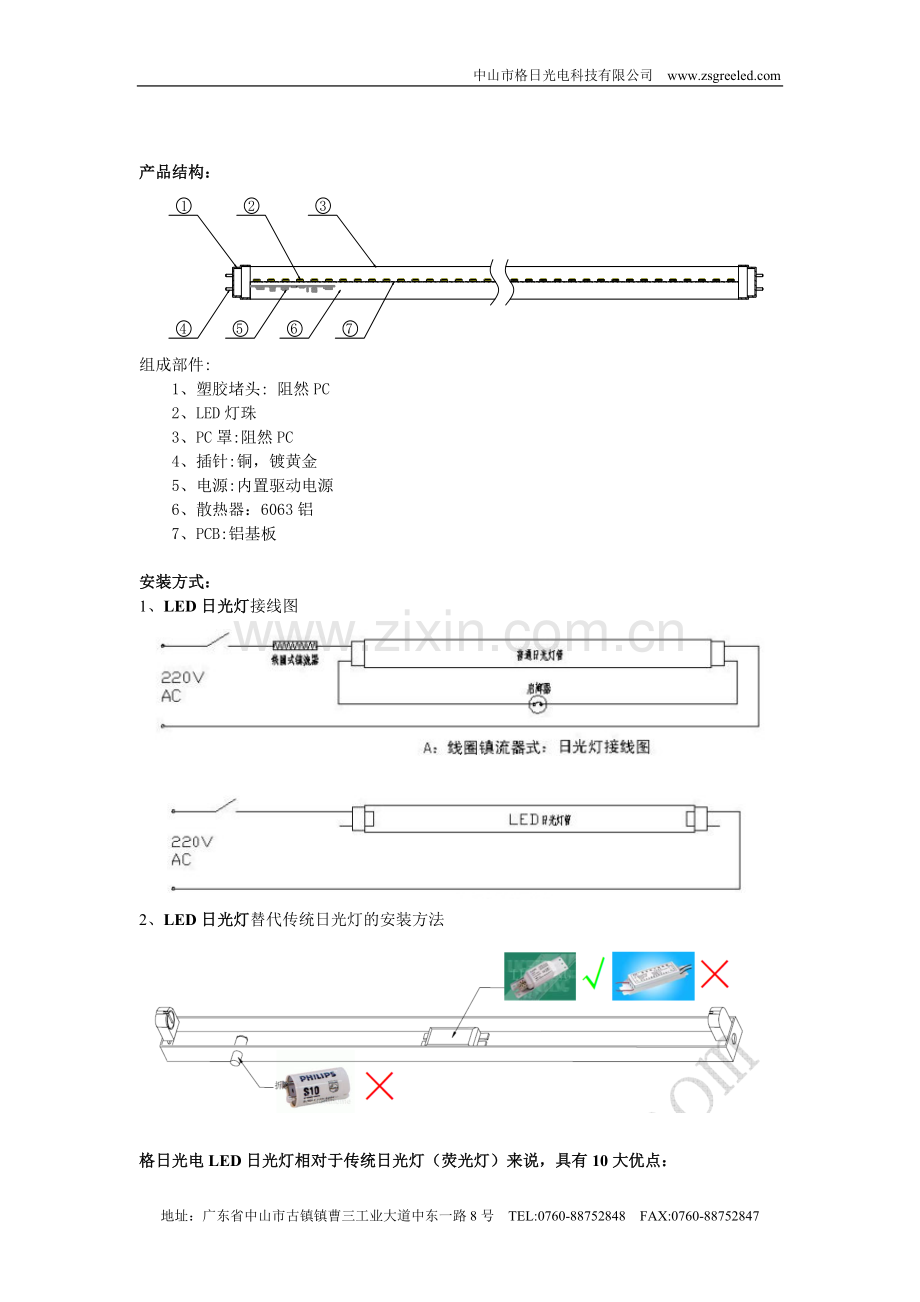

产品结构：

组成部件:
1、塑胶堵头: 阻然PC
2、LED灯珠
3、PC罩:阻然PC
4、插针:铜，镀黄金
5、电源:内置驱动电源
6、散热器：6063铝
7、PCB:铝基板

安装方式：
1、LED日光灯接线图

2、LED日光灯替代传统日光灯的安装方法

格日光电LED日光灯相对于传统日光灯（荧光灯）来说，具有10大优点：
1．发光效率高： 传统日光灯（荧光灯）的发光效率大约是55-80 lm/W（Philips公司T8荧光灯的发光效率为72lm/W），而LED的发光效率在100 lm/W以上，最近Cree公司的XLampXP-G的发光效率已经到130 lm/W，而且以后还会不断提升。二者之差现在已经将近一倍。格日光电LED日光灯采用是进口LED芯片，发光效率在110 lm/W，比传统日光灯（荧光灯）亮度要高很多。

2．光线柔和、保护眼睛：传统日光灯（荧光灯）使用的是交流电，所以每秒钟会产生100－120次的频闪。LED日光灯是把交流电直接转换为直流电，不会产生频闪现象，保护眼睛。

3．电源效率高：所有的灯具除白炽灯以外都是需要有专门的电源供电的，电源的效率也就影响了整个灯具的效率。以36WT8荧光灯为例，它的额定输出功率为36W，但是由于接入了电感镇流器，实测输入功率为42.4W，也就是铁芯电感损耗了6.4W，效率降低为85%，大多数国产的铁芯电感功耗在10W以上，功率因素低于50%。而LED的电源效率通常高达90%，一个18W的LED日光灯只要19W的输入功率。功率因素也可以达到90%以上。和荧光灯相比大约可以节省一半以上的电，也就是说采用一个18瓦的LED日光灯可以取代一个36瓦的荧光灯。而且LED日光灯电源电压可调80V－245V，适应范围更广。

4．使用寿命长：格日光电LED日光灯的寿命可以达到4－5万小时。而传统日光灯（荧光灯）的寿命通常只有5000－6000小时（有些国产的荧光灯寿命只有300小时）。二者相差将近10倍。市场上好的传统日光灯（荧光灯）也只有10,000小时，二者也还相差5倍。

5．环保、健康：传统日光灯（荧光灯）的发光原理是镇流器提供日光灯脉冲电压使灯丝预热及灯丝（阴极）上的电子发射材料激活，产生电子，电子与灯管内部汞原子发生碰撞产生紫外光，紫外光通过涂在灯管管壁得荧光粉折射出可见光（荧光粉材料比例不同折射出来得光就不同）。36mm荧光灯中含有25-45mg的汞，26mm（T8）中含有20mg的汞。而荧光灯都是采用易碎的玻璃作为外壳，一旦玻璃破碎，其中的汞就会马上就会蒸发到空气中，瞬间可使周围空气中的汞浓度达到10-20毫克/立方米，超过国家规定的1000-2000倍。而汞是一种对人体十分有害的有毒物质，汞蒸气达0.04至3毫克时会使人在2至3月内慢性中毒，达1.2至8.5毫克时会诱发急性汞中毒，如若其量达到20毫克，会直接导致动物死亡。而1mg的汞就足以污染5454.5公斤的饮用水，使之达不到饮用标准。LED是发光二极管的英文缩写，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光，是一种固态冷光源，所以LED日光灯中不含任何有毒物质，是一种完全绿色环保无污染光源。而且其外壳是由铝材和PC组成，可再回收利用。

6．色温范围广：几乎可以提供任意色温，而且还可以提供红绿蓝以至任何一种颜色的灯光。

7．显色指数高：白炽灯的显色指数为95，荧光灯为65-80，而LED日光灯则可以>84。显色性更好。

8．没有红外线和紫外线的辐射：红外线和紫外线可造成皮肤的伤害，加速皮肤衰老过程。对眼也是有伤害，人眼如果长期暴露于红外线和紫外线可能引起白内障。紫外线具有一定的杀菌作用，过度照射紫外线对人体是有害的。紫外线也会促使家具及陈设加速老化褪色。LED光谱中没有紫外线和红外线，既没有热量、辐射、不吸引蚊虫，可以安全触摸，属于典型的绿色照明光源。

9．抗振动性好，便于运输：LED被完全封装在环氧树脂里面，比灯泡和荧光灯管都坚固。灯体内也没有松动的部分，使得LED不易损坏。LED日光灯非玻璃制品，其外壳是由铝材和PC组成，不易破损，耐冲击、耐振动、便于运输。

10．安全稳定：外置隔离电源的LED日光灯，在灯管两端都接触不到市电高压，只有低于36V的直流安全电压，不存在触电的危险，完全是一种安全的灯具。LED日光灯可以工作在低温-30℃高温55℃。

格日LED日光灯与传统荧光灯应用对比表

对比项目
2000支知名国外品牌荧光灯
2000支格日LED日光灯
改造后效果
性能对比
常用外型结构
T8-1200mm长
T8-1200mm长

功率
输出：36W/输入：45W
输出：17W/输入：18W
更省电、更环保
显色指数
50-70
>84
色彩更舒适自然
光效对比
60LM/W
110LM/W
光效提高50%以上
照度（2m距离）
85lux/支
95lux/支
光线更亮、更均匀
功率因数
>75%
>95%
更省电、效率更高
频闪
有，启动较慢、易闪烁、随交流电变化，旧灯明显，视觉容易疲劳
无
避免错觉，有效缓解视觉疲劳
红外线/紫外线辐射
都有，对人体造成伤害，并吸引蚊虫
无
更有利于健康
环保
含有汞，36mm荧光灯中含有25-45mg的汞，玻璃外壳易破碎，汞会蒸发到空气中
不含任何有毒物质，铝材+PC外壳不易破碎，还可回收再利用，绿色环保
更环保、更安全、并可回收再利用，更有效地节约能源
节能效果
照明时长
8小时/天
8小时/天

每天耗电量
2000支*45W*8H/1000W/H=720KW/H
2000支*18W*8H/1000W/H=288KW/H
每天省电432KW/H
每年耗电量
720KW/H*300天=216000KW/H
288KW/H*300天=86400KW/H
每年省电129600KW/H
每年电费
216000KW*1元/KW/H=216000元
86400KW*1元/KW/H=86400元
每年节省电费129600元
维护成本
使用寿命
6000小时
50000小时
更耐用
每年更换灯具（平均值）
8小时*300天/6000小时*2000支=800支
8小时*300天/50000小时*2000支=96支
每年减少损坏704支光源
更换灯具费用（平均值）
40元*800支=32000元
（每支按40元计算）
130元*96支=12480元
（每支按130元计算）
每年多出19520元的灯具更换费用
维修成本
玻璃外壳易破碎，灯管、启辉器易老化需经常更换配件，玻璃外壳易破碎
无任何维修费用
每年多出不定量的维修开支
维护人工费
0.1*800*10=800元
（按6分钟即0.1小时换一支，人工费10元/小时计算）
0.1*96*10=96元
（按6分钟即0.1小时换一支，人工费10元/小时计算）

每年节省704元维护人工费
最终分析
结论：荧光灯投入55元*2000支=110000元，格日LED日光灯投入130元*2000支=260000元，成本收回时间：260000元－110000元＝150000元，1年节省电费129600元+更换灯具差价19520元+维护人工费704元＝149824元，因此，1年节省的电费及维护费就可以弥补换灯管带来的差价，成本收回时间1年。

地址：广东省中山市古镇镇曹三工业大道中东一路8号 TEL:[phone] FAX:[phone]
