主旨： DIR-615做桥接

发文者： buddy_lei 日期： 2011-6-28

网络拓朴： （以图形表示）

测试环境： （设备，操作系统，测试工具等）
路由器DIR-615（F1）；DIR-615(F2)；windows XP PC一台

测试目的：
1、 配置方法
2、 测试是否成功桥接

实验步骤：
1、 电脑接DIR-615 LAN口，自动获取IP地址，登录界面配置路由器。

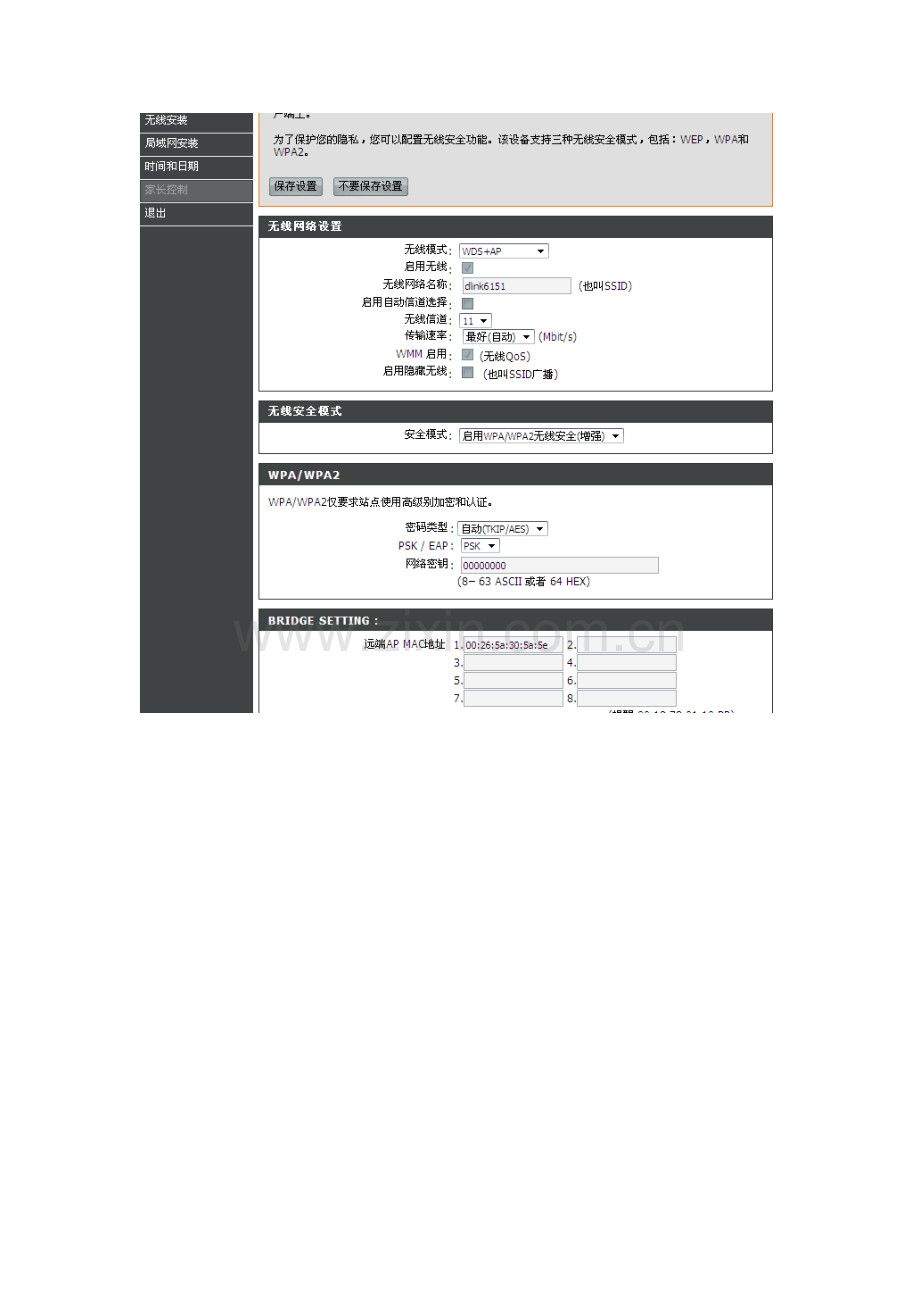

（1） 点击“安装”——“无线安装”——“手动无线因特网安装”，在“无线网络设置”里面，将“无线模式”选为WDS+AP的模式。
（2） 无线网络名称，可自己任意修改（但不能是汉字）；取消“自动信道选择”，选择信道，如11；无线安全模式选择一种，如WPA，然后输入密码；以上信息（名称、信道、加密）两个做桥接的设备需设置为一样的。
（3） 在“远端MAC地址”的地方，填入对方的mac地址。然后保存设置。

（4）点击“局域网安装”，将其中一个路由器615的地址改为192.168.0.3。保存设置。另一个可保持地址192.168.0.1。

（5）测试。电脑点击“开始”——“运行”，输入cmd，点击“确定”。输入ping 192.168.0.3回车，看弹出的提示如下图所示，即为连接正常。再ping 192.168.0.1，如果也能通，说明两个设备桥接成功。

测试结果：

备注：（可备注一些与实验相关的原理上的知识）
