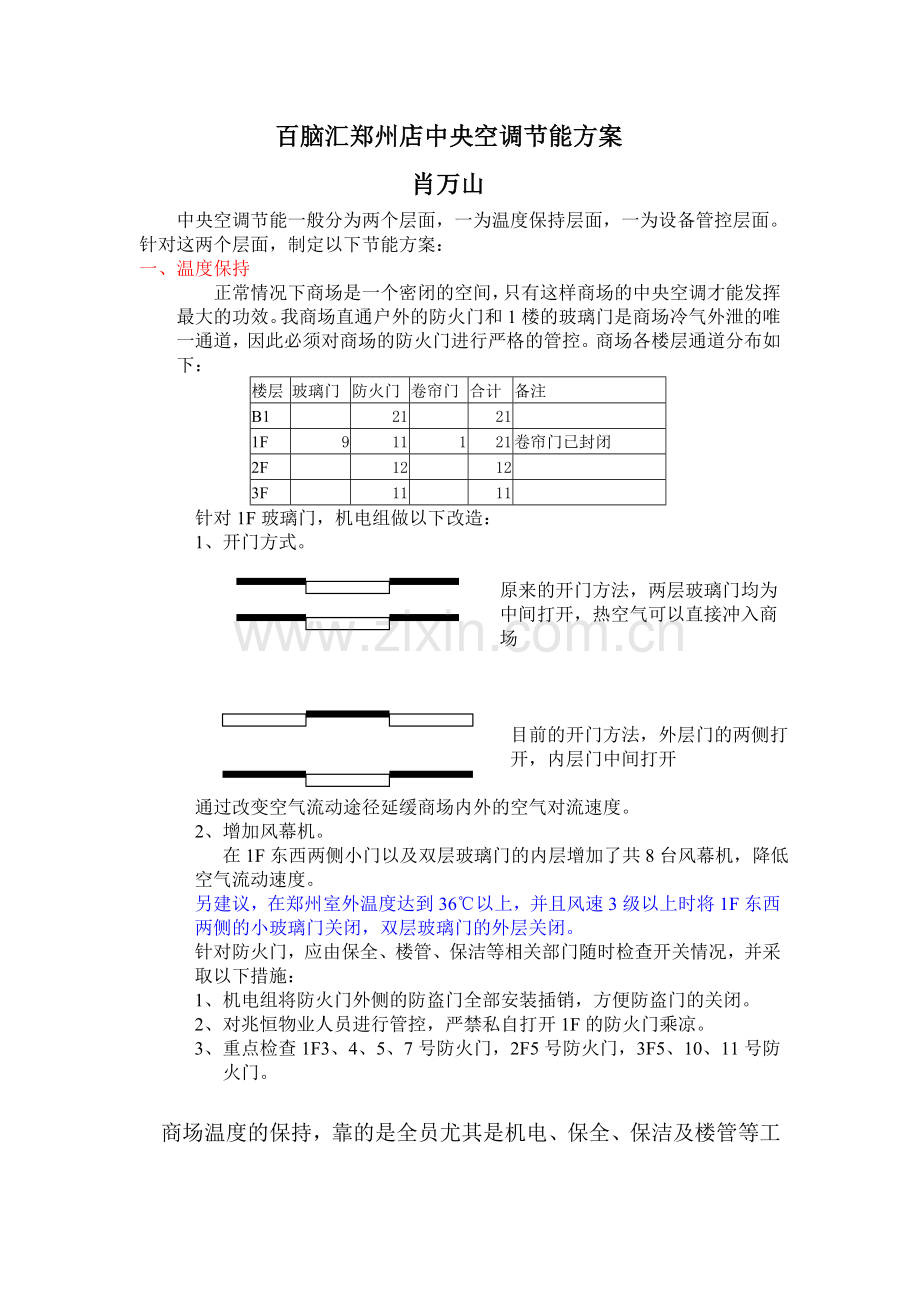

百脑汇郑州店中央空调节能方案
肖万山
中央空调节能一般分为两个层面，一为温度保持层面，一为设备管控层面。针对这两个层面，制定以下节能方案：
一、 温度保持
正常情况下商场是一个密闭的空间，只有这样商场的中央空调才能发挥最大的功效。我商场直通户外的防火门和1楼的玻璃门是商场冷气外泄的唯一通道，因此必须对商场的防火门进行严格的管控。商场各楼层通道分布如下：
楼层
玻璃门
防火门
卷帘门
合计
备注
B1

21

21

1F
9
11
1
21
卷帘门已封闭
2F

12

12

3F

11

11

针对1F玻璃门，机电组做以下改造：
1、开门方式。

原来的开门方法，两层玻璃门均为
中间打开，热空气可以直接冲入商
场

目前的开门方法，外层门的两侧打
开，内层门中间打开

通过改变空气流动途径延缓商场内外的空气对流速度。
2、增加风幕机。
在1F东西两侧小门以及双层玻璃门的内层增加了共8台风幕机，降低空气流动速度。
另建议，在郑州室外温度达到36℃以上，并且风速3级以上时将1F东西两侧的小玻璃门关闭，双层玻璃门的外层关闭。
针对防火门，应由保全、楼管、保洁等相关部门随时检查开关情况，并采取以下措施：
1、 机电组将防火门外侧的防盗门全部安装插销，方便防盗门的关闭。
2、 对兆恒物业人员进行管控，严禁私自打开1F的防火门乘凉。
3、 重点检查1F3、4、5、7号防火门，2F5号防火门，3F5、10、11号防火门。

商场温度的保持，靠的是全员尤其是机电、保全、保洁及楼管等工作岗位在商场内的员工自觉的对防火门的管控，以及对商家的教育。

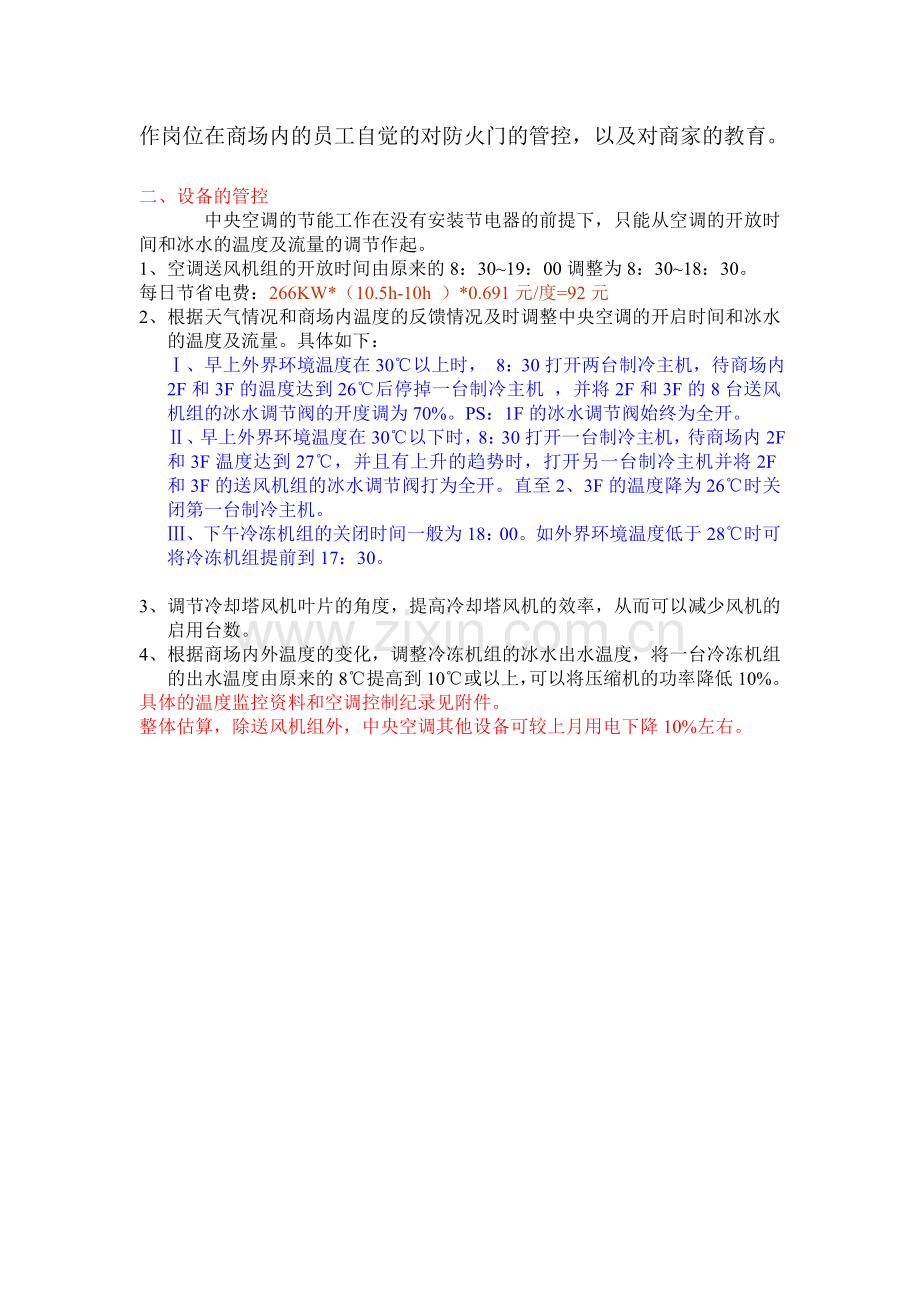

二、 设备的管控
中央空调的节能工作在没有安装节电器的前提下，只能从空调的开放时间和冰水的温度及流量的调节作起。
1、 空调送风机组的开放时间由原来的8：30~19：00调整为8：30~18：30。
每日节省电费：266KW*（10.5h-10h ）*0.691元/度=92元
2、 根据天气情况和商场内温度的反馈情况及时调整中央空调的开启时间和冰水的温度及流量。具体如下：
Ⅰ、早上外界环境温度在30℃以上时， 8：30打开两台制冷主机，待商场内2F和3F的温度达到26℃后停掉一台制冷主机 ，并将2F和3F的8台送风机组的冰水调节阀的开度调为70%。PS：1F的冰水调节阀始终为全开。
Ⅱ、早上外界环境温度在30℃以下时，8：30打开一台制冷主机，待商场内2F和3F温度达到27℃，并且有上升的趋势时，打开另一台制冷主机并将2F和3F的送风机组的冰水调节阀打为全开。直至2、3F的温度降为26℃时关闭第一台制冷主机。
Ⅲ、下午冷冻机组的关闭时间一般为18：00。如外界环境温度低于28℃时可将冷冻机组提前到17：30。

3、 调节冷却塔风机叶片的角度，提高冷却塔风机的效率，从而可以减少风机的启用台数。
4、 根据商场内外温度的变化，调整冷冻机组的冰水出水温度，将一台冷冻机组的出水温度由原来的8℃提高到10℃或以上，可以将压缩机的功率降低10%。
具体的温度监控资料和空调控制纪录见附件。
整体估算，除送风机组外，中央空调其他设备可较上月用电下降10%左右。

商场用电节能措施
商场用电的节能工作应分为两个层面，一个为硬件设备层面，一个为管理层面。
硬件设备
指的就是关闭一些商场内过剩的以及用不到的用电器。此类用电器包括：
1、 格栅灯

针对格栅灯，经测试我商场的光照度为：
灯全开—500~600Lux
摘掉一根灯管后—450~500Lux
完全满足商场的需要
机电组对商场内除应急格栅灯（482盏）外，所有格栅灯摘除中间的灯管。合计摘掉灯管3302根，可节省电费如下：
3302根*0.018KW*11小时/天*0.691元/度=451.8元/天
2、 1F筒灯
我商场1F南侧有5个大门，并且南侧为通透的玻璃幕墙，营业时间内商场南部的光线已经足够，所以南侧的部分走道筒灯可以减少。我商场1F筒灯采用的是70W的金卤灯，可摘除78盏，故每天可节省费用为：
78盏*0.07KW*11小时/天*0.691元/度=41.5元
3、 2F和3F筒灯
由于我商场存在许多的死角，例如商场的4个角落、各机电和空调室的门前，顾客和商家很少能到达这些部位，因此可以将这部分的灯具关掉。另外，2F和3F的走道筒灯为2*26W的PLC灯，可以将每盏筒灯保留一支灯管。共计可摘除灯管905支，即每日节电费：
905支*0.026KW*11小时*0.691元/度=178.9元
4、 广告照明灯及环形电视（夏季）
将没有挂广告的看板灯全部熄灭（84盏），并且设定其他灯的开关时间为20：00~22：00，开放时间减少一个小时。
环形电视在郑州炎热的夏天中午，几乎没有人去观看，因此将环形电视在11：00~16：00之间关闭，开放时间比原来减少5个小时。
因此每天节省电费为：
(84*0.5KW*3h+148*0.5KW*1h+47KW*5h)*0.691元/度=300.6元

管理层面
在硬件设施的节能工作作好的基础上，最重要的是在管理层面上控管可节约的能源。首先是在改善开闭店程序上：
我们现行的开闭店程序在节能方面有很大的改进空间。我们现行的开闭店程序是这样的：
开店：
1、8：10保洁进场，打开走道筒灯，给保洁一定的照明。
2、8：20左右打开所有的照明灯具，包括商户内的插座电源。
3、8：30左右打开送风机组以及冷冻机组。
4、8：40商户进场，打开电扶梯。
5、9：00开始打开所有通道门。
闭店：
1、18：30开始锁防火门，停掉送风机组。
2、19：00关闭电梯。
3、19：30关闭一部分电源，商户走完后关闭所有的电源。
如果把开闭店程序作以下修改，可以对节能作出很大的贡献：
开店：
1、8：10保洁进场，打开走道筒灯，给保洁一定的照明。
2、8：30左右打开冷冻机组以及送风机组。
4、 8：35--8：40打开照明电源，迎接商户入场。
5、 8：55--9：00之前打开所有的电源和上下行电扶梯以及风幕机。
对电扶梯和风幕机的管控每天可以节约电费：7.5*8*0.3*0.691+0.2*14*0.3*0.691=13.1元
插座电源晚开20分钟每天可节约：估算值50元
闭店：
1、17：30关闭制冷主机和热水器（3台）
2、18：30关闭送风机组
3、18：40开始锁防火门。
4、19：00开始关闭所有的走道筒灯、广告灯箱，并关闭上行扶梯和风幕机。
4、19：30开始关闭所有没有加班商户区域的格栅灯和插座电源，并关闭所有电扶梯。
5、在加班商户结束后关闭所有电源。
另：因我商场对于商户加班有收取电费的规定，但由于种种原因并未实施过，导致有些商家在下班后无节制的在商场内停留。因此有必要在商户填写加 班单时告知商户要收取加班费（虽然不一定收取，但我们觉得一些商户在装修时使用大功率的电动工具，确有必要收取一定的费用），可以让商户逐渐形成有偿加班的观念，使商户自觉提高加班时的工作效率，以节省商场的额外支出。
商场办公室每月用电达1万度以上，加强办公室的用电管理也是势在必行。务必要作到人走灯熄，电脑要全部关闭，不准处在待机状态；空调的设定温度不得低于24℃；复印机、饮水机等下班要关闭。
