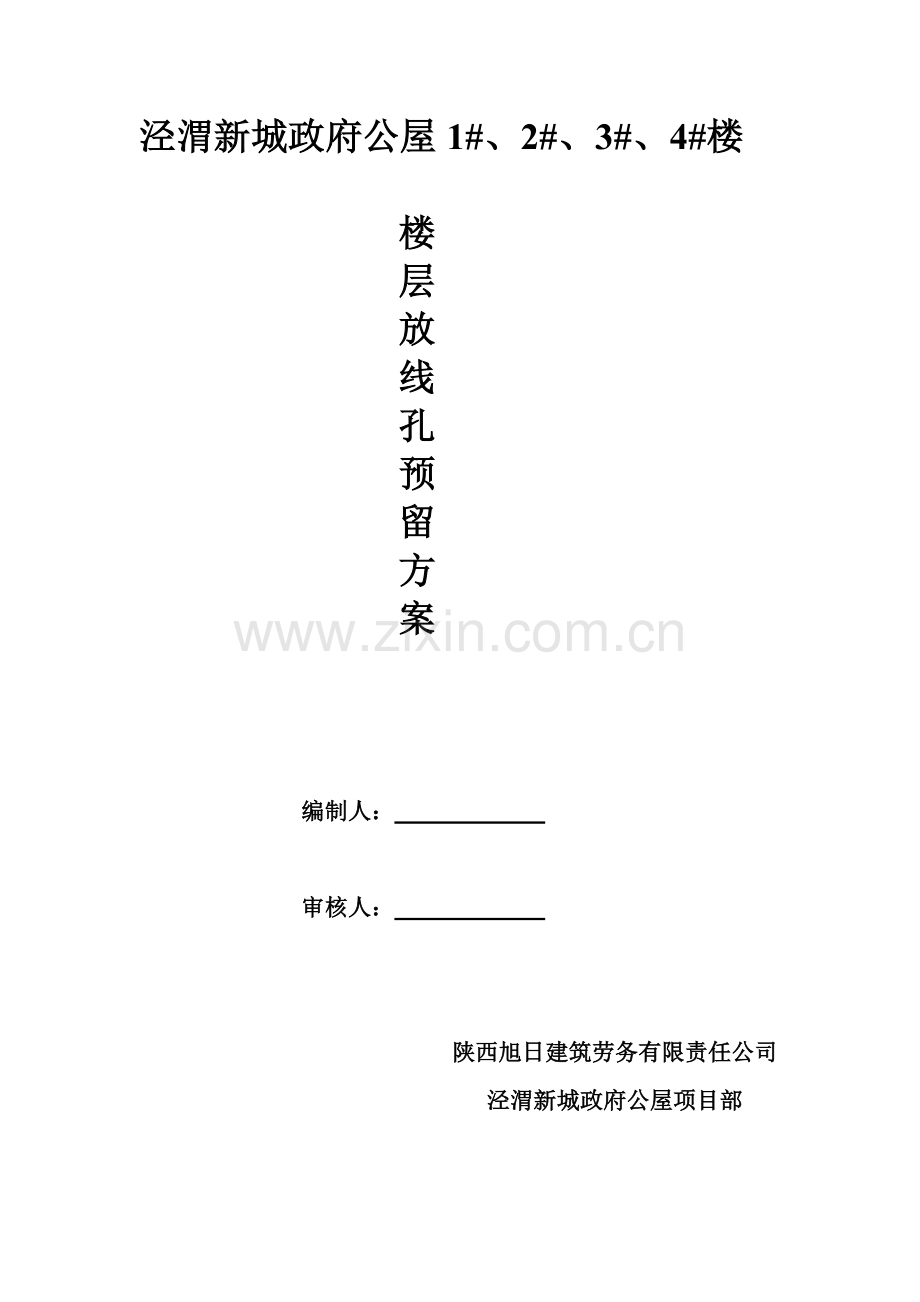

泾渭新城政府公屋1#、2#、3#、4#楼

楼
层
放
线
孔
预
留
方
案

编制人：

审核人：

陕西旭日建筑劳务有限责任公司
泾渭新城政府公屋项目部

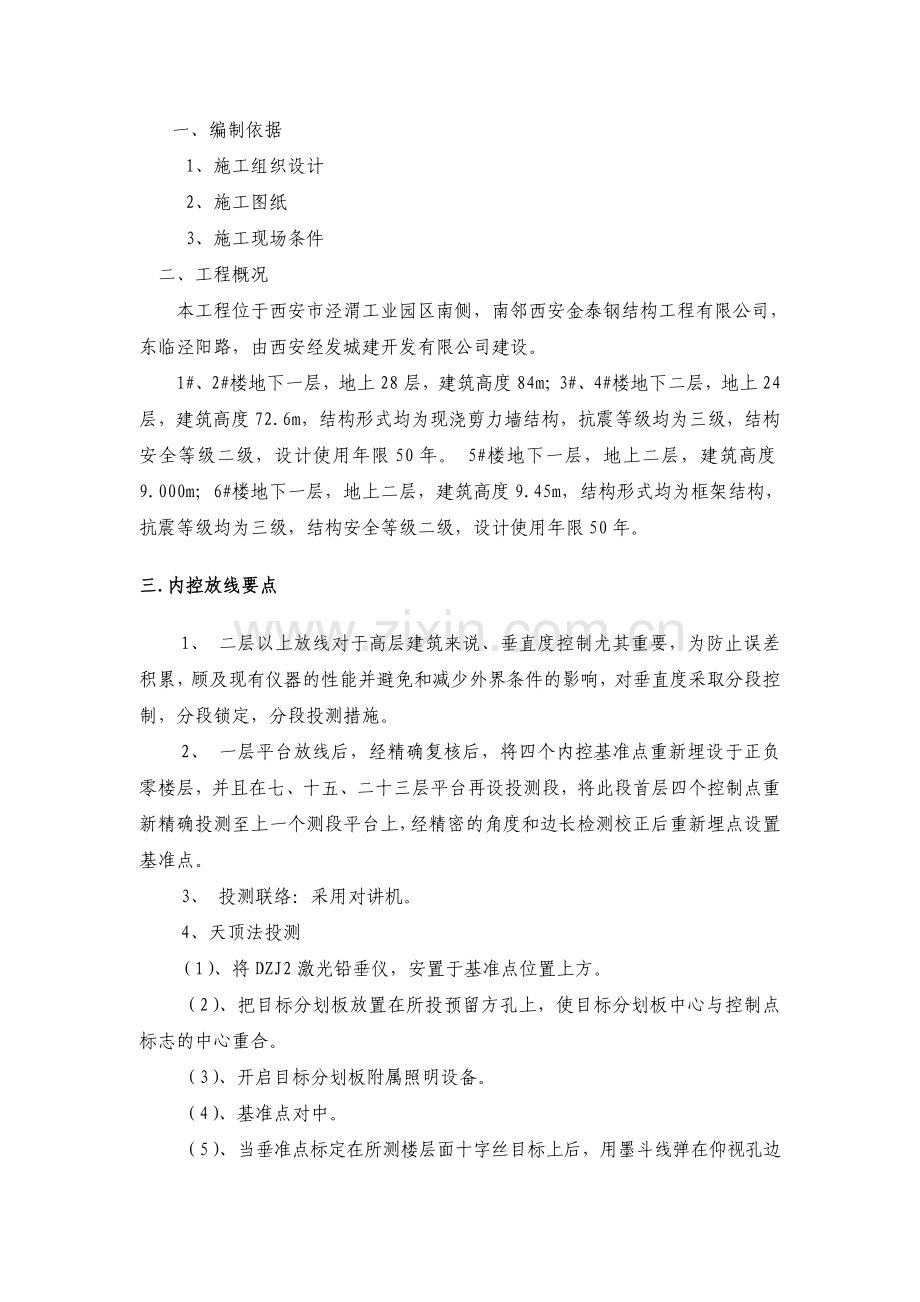

一、编制依据
1、施工组织设计
2、施工图纸
3、施工现场条件
二、工程概况
本工程位于西安市泾渭工业园区南侧，南邻西安金泰钢结构工程有限公司，东临泾阳路，由西安经发城建开发有限公司建设。
1#、2#楼地下一层，地上28层，建筑高度84m；3#、4#楼地下二层，地上24层，建筑高度72.6m，结构形式均为现浇剪力墙结构，抗震等级均为三级，结构安全等级二级，设计使用年限50年。 5#楼地下一层，地上二层，建筑高度9.000m；6#楼地下一层，地上二层，建筑高度9.45m，结构形式均为框架结构，抗震等级均为三级，结构安全等级二级，设计使用年限50年。
三.内控放线要点
1、 二层以上放线对于高层建筑来说、垂直度控制尤其重要，为防止误差积累，顾及现有仪器的性能并避免和减少外界条件的影响，对垂直度采取分段控制，分段锁定，分段投测措施。
2、 一层平台放线后，经精确复核后，将四个内控基准点重新埋设于正负零楼层，并且在七、十五、二十三层平台再设投测段，将此段首层四个控制点重新精确投测至上一个测段平台上，经精密的角度和边长检测校正后重新埋点设置基准点。
3、 投测联络：采用对讲机。
4、天顶法投测
（1）、将DZJ2激光铅垂仪，安置于基准点位置上方。
（2）、把目标分划板放置在所投预留方孔上，使目标分划板中心与控制点标志的中心重合。
（3）、开启目标分划板附属照明设备。
（4）、基准点对中。
（5）、当垂准点标定在所测楼层面十字丝目标上后，用墨斗线弹在仰视孔边上。
（6）、利用标出来的楼层上十字丝作为测站即可测角放样，测设平台轴线。
5、 投测要求
（1）、采用15kg锤球吊挂复核，相差≯3mm即为准确，否则必须检查原因，并重新投设。
(2)、投测的预留孔为直径100圆孔，中心点上、下层各层偏差≯8mm。
6、标高抄测
(1) 采用引测转移法，将＋0.5m线抄测到固定的钢筋砼柱侧面，每次抄测引点上翻。
(2) 每次由基准点处采用50m钢尺向上引测上翻后，由水准仪抄测施工楼层＋0.5m线。
(3) 同内控放线一致，主楼部分在九层、十九层设置标高基准点。
7、测量放线精度要求
施工放线必须先进行测角，量边或方向控制点检验校核，符合要求后方可大面放样。
(1)楼层放线允许偏差： Ｌ≤20m ≯±3mm
(2) 各层的竖向允许偏差不大于±5mm，总高累计竖向允许差<H/1000，且不大于20MM。
(3) 标高控制网必须进行附合校对，闭合差应小于±5mm ，闭合差合格后，应按测绘数成正比例地分配。
校测由下而传递上来的各水平线，误差应在±5mm以内，在各层抄平时，应后视二条水平线进行校核。
8、放线孔预留位置见附页（详图）
