施工现场用电设备及绝缘电阻测试.doc

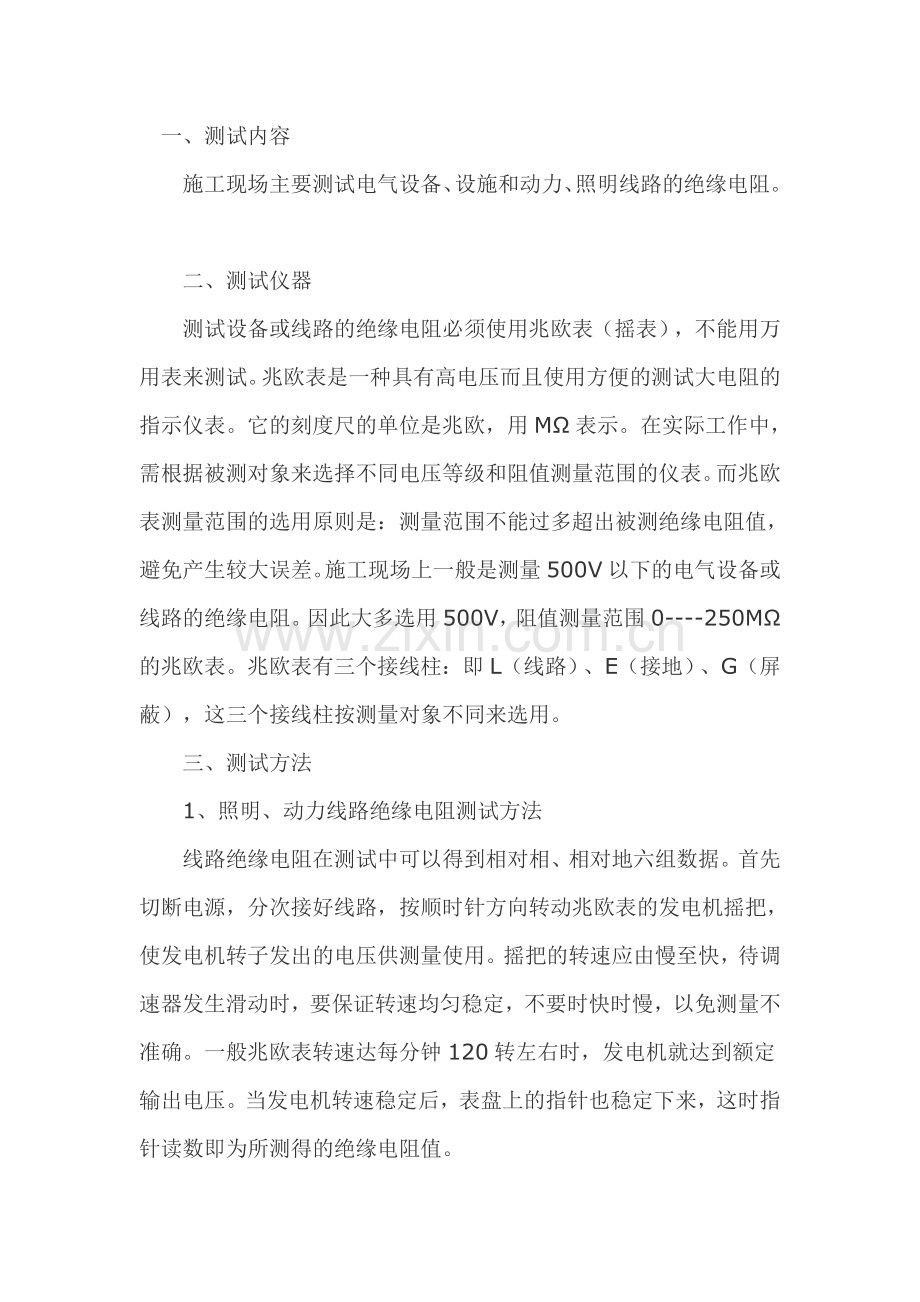

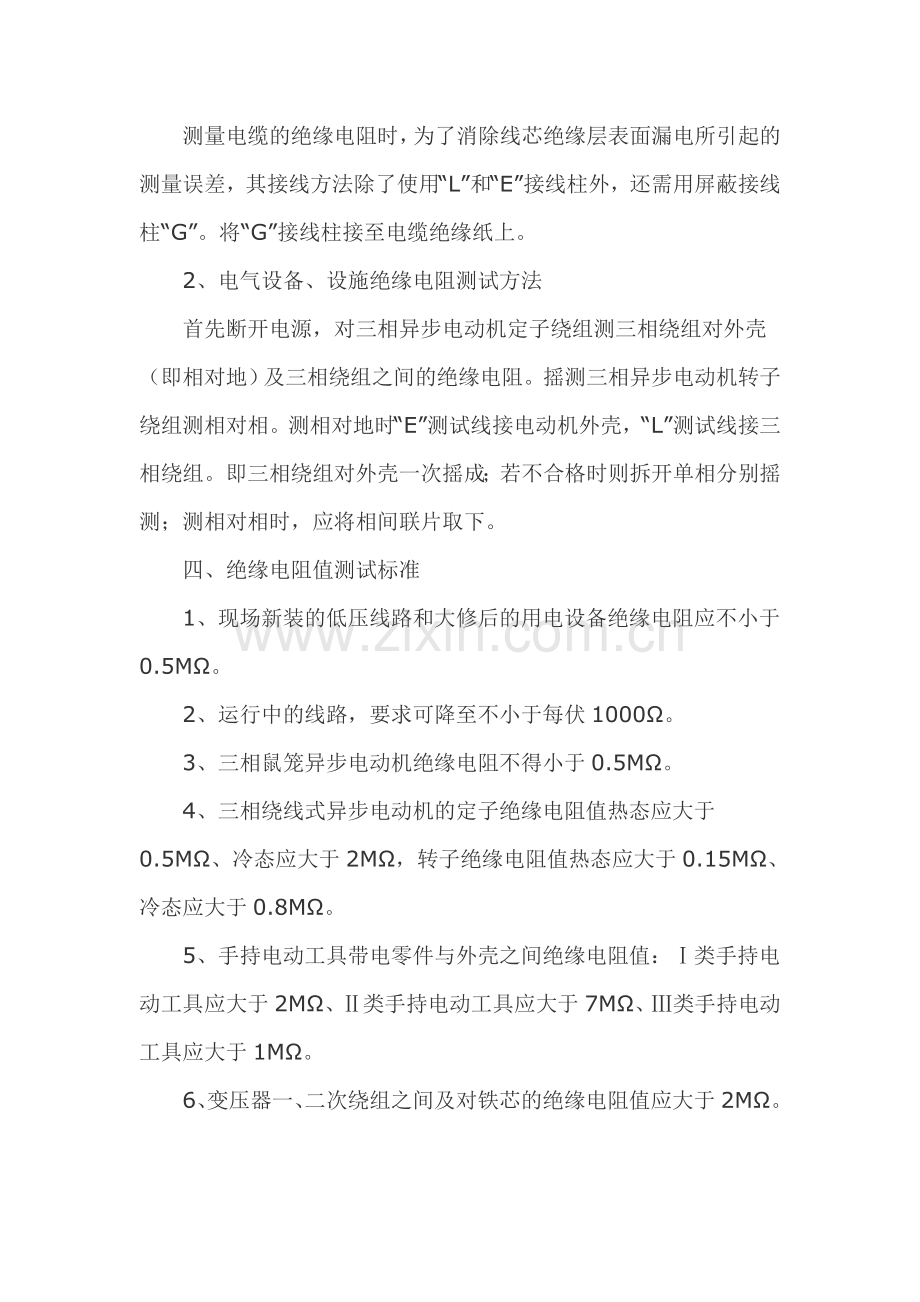

一、测试内容 施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。 二、测试仪器 测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。它的刻度尺的单位是兆欧，用表示。在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。因此大多选用500V，阻值测量范围0-250的兆欧表。兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。 三、测试方法 1、照明、动力线路绝缘电阻测试方法 线路绝缘电阻在测试中可以得到相对相、相对地六组数据。首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。 测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。将“G”接线柱接至电缆绝缘纸上。 2、电气设备、设施绝缘电阻测试方法 首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。摇测三相异步电动机转子绕组测相对相。测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。 四、绝缘电阻值测试标准 1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5。 2、运行中的线路，要求可降至不小于每伏1000。 3、三相鼠笼异步电动机绝缘电阻不得小于0.5。 4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5、冷态应大于2，转子绝缘电阻值热态应大于0.15、冷态应大于0.8。 5、手持电动工具带电零件与外壳之间绝缘电阻值：类手持电动工具应大于2、类手持电动工具应大于7、类手持电动工具应大于1。 6、变压器一、二次绕组之间及对铁芯的绝缘电阻值应大于2。 五、需要进行绝缘电阻值测试的几种情况 1、新安装的用电设备投入运行前； 2、长期未使用的设备或停用3个月以上再次使用前； 3、电机进行大修后或发生故障时； 4、移动用电设备（如：磨石机、潜水泵、打夯机、平板振动机、软管振动机等）在现场第一次使用前； 5、手持电动工具除了在第一次使用前要测试，以后每隔一段时期定期测试； 6、安全隔离变压器（如：行灯变压器）在使用前。 六、绝缘电阻值测试时应注意的问题 1、测量电气设备的绝缘电阻时，先切断电源，然后将设备充分放电。 2、仪表应放置在水平位置。 3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。 4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。 5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到测量的绝缘物电阻值不同。 6、测试应在良好的天气下进行，周围环境温度不低于5为宜。
