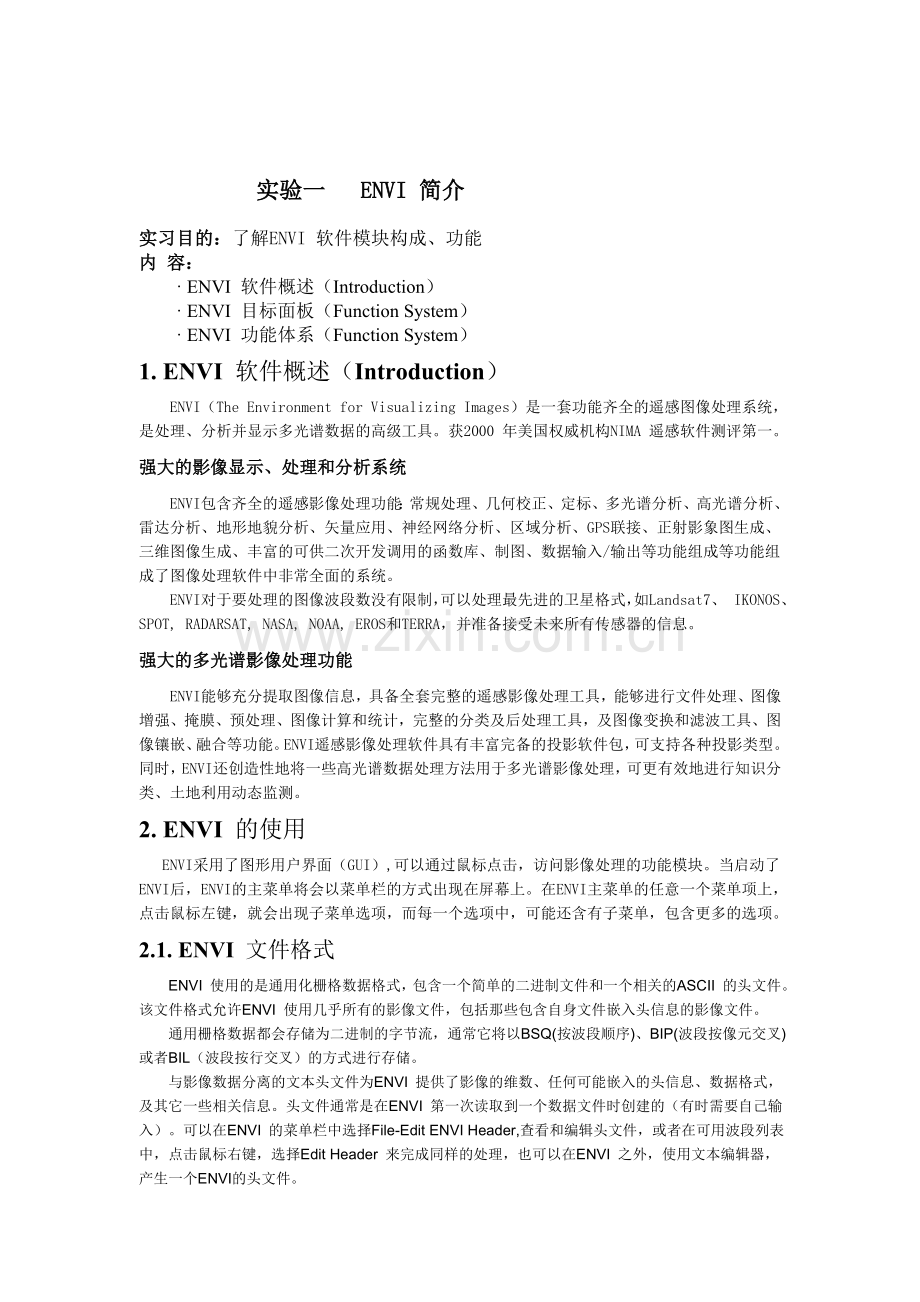

实验一 ENVI 简介
实习目的：了解ENVI 软件模块构成、功能
内 容：
· ENVI 软件概述（Introduction）
· ENVI 目标面板（Function System）
· ENVI 功能体系（Function System）
1. ENVI 软件概述（Introduction）
ENVI（The Environment for Visualizing Images）是一套功能齐全的遥感图像处理系统，是处理、分析并显示多光谱数据的高级工具。获2000 年美国权威机构NIMA 遥感软件测评第一。
强大的影像显示、处理和分析系统
ENVI包含齐全的遥感影像处理功能：常规处理、几何校正、定标、多光谱分析、高光谱分析、雷达分析、地形地貌分析、矢量应用、神经网络分析、区域分析、GPS联接、正射影象图生成、三维图像生成、丰富的可供二次开发调用的函数库、制图、数据输入/输出等功能组成等功能组成了图像处理软件中非常全面的系统。
ENVI对于要处理的图像波段数没有限制，可以处理最先进的卫星格式，如Landsat7、 IKONOS、
SPOT, RADARSAT, NASA, NOAA, EROS和TERRA，并准备接受未来所有传感器的信息。
强大的多光谱影像处理功能
ENVI能够充分提取图像信息，具备全套完整的遥感影像处理工具，能够进行文件处理、图像增强、掩膜、预处理、图像计算和统计，完整的分类及后处理工具，及图像变换和滤波工具、图像镶嵌、融合等功能。ENVI遥感影像处理软件具有丰富完备的投影软件包，可支持各种投影类型。同时，ENVI还创造性地将一些高光谱数据处理方法用于多光谱影像处理，可更有效地进行知识分类、土地利用动态监测。
2. ENVI 的使用
ENVI采用了图形用户界面（GUI）,可以通过鼠标点击，访问影像处理的功能模块。当启动了ENVI后，ENVI的主菜单将会以菜单栏的方式出现在屏幕上。在ENVI主菜单的任意一个菜单项上，点击鼠标左键，就会出现子菜单选项，而每一个选项中，可能还含有子菜单，包含更多的选项。
2.1. ENVI 文件格式
ENVI 使用的是通用化栅格数据格式，包含一个简单的二进制文件和一个相关的ASCII 的头文件。该文件格式允许ENVI 使用几乎所有的影像文件，包括那些包含自身文件嵌入头信息的影像文件。
通用栅格数据都会存储为二进制的字节流，通常它将以BSQ(按波段顺序)、BIP(波段按像元交叉)或者BIL（波段按行交叉）的方式进行存储。
与影像数据分离的文本头文件为ENVI 提供了影像的维数、任何可能嵌入的头信息、数据格式，及其它一些相关信息。头文件通常是在ENVI 第一次读取到一个数据文件时创建的（有时需要自己输入）。可以在ENVI 的菜单栏中选择File-Edit ENVI Header,查看和编辑头文件，或者在可用波段列表中，点击鼠标右键，选择Edit Header 来完成同样的处理，也可以在ENVI 之外，使用文本编辑器，产生一个ENVI的头文件。

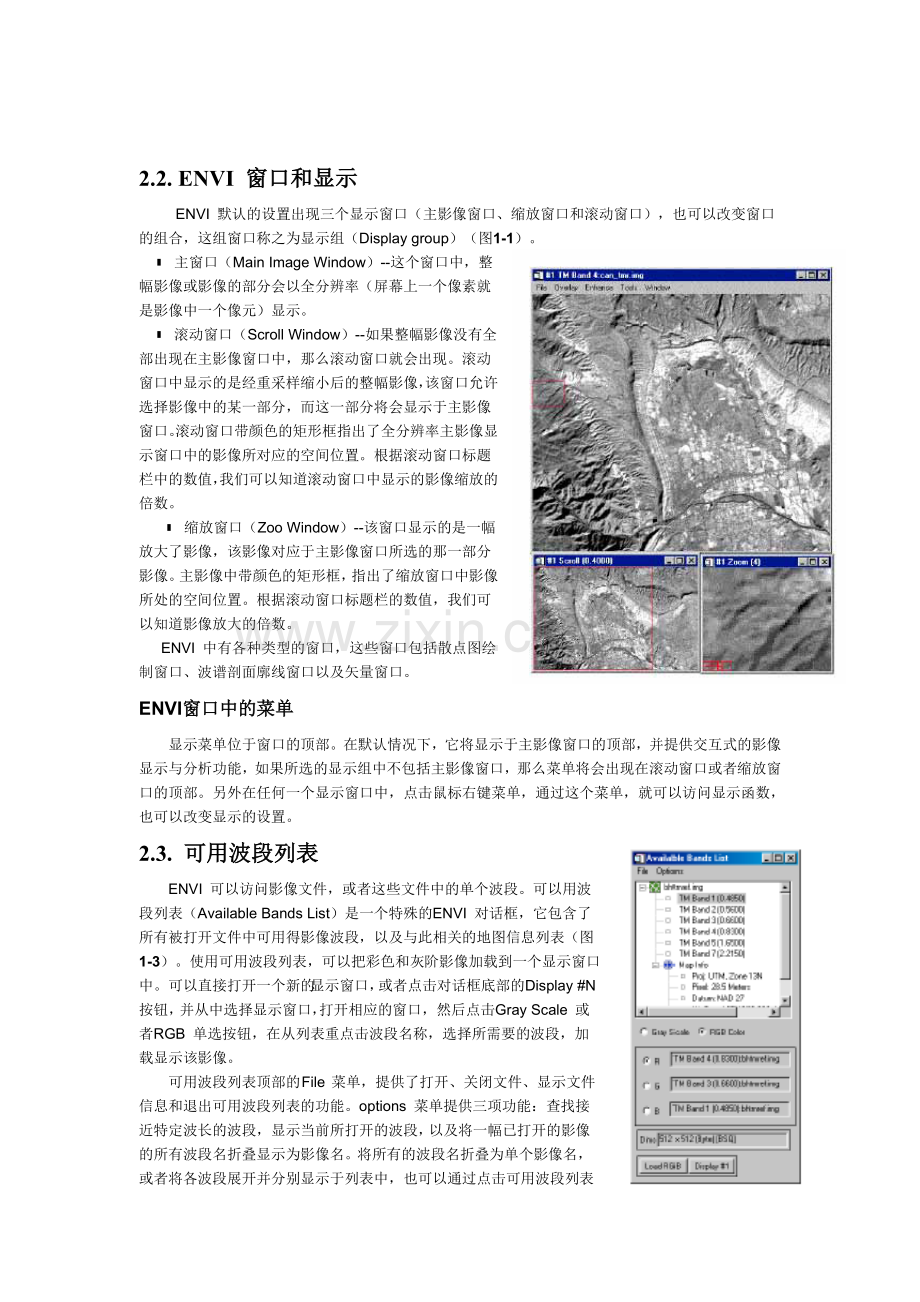

2.2. ENVI 窗口和显示
ENVI 默认的设置出现三个显示窗口（主影像窗口、缩放窗口和滚动窗口），也可以改变窗口的组合，这组窗口称之为显示组（Display group）（图1-1）。
􀁺 主窗口（Main Image Window）--这个窗口中，整
幅影像或影像的部分会以全分辨率（屏幕上一个像素就是影像中一个像元）显示。
􀁺 滚动窗口（Scroll Window）--如果整幅影像没有全部出现在主影像窗口中，那么滚动窗口就会出现。滚动窗口中显示的是经重采样缩小后的整幅影像，该窗口允许选择影像中的某一部分，而这一部分将会显示于主影像窗口。滚动窗口带颜色的矩形框指出了全分辨率主影像显示窗口中的影像所对应的空间位置。根据滚动窗口标题栏中的数值，我们可以知道滚动窗口中显示的影像缩放的倍数。
􀁺 缩放窗口（Zoo Window）--该窗口显示的是一幅放大了影像，该影像对应于主影像窗口所选的那一部分影像。主影像中带颜色的矩形框，指出了缩放窗口中影像所处的空间位置。根据滚动窗口标题栏的数值，我们可以知道影像放大的倍数。
ENVI 中有各种类型的窗口，这些窗口包括散点图绘制窗口、波谱剖面廓线窗口以及矢量窗口。
ENVI窗口中的菜单
显示菜单位于窗口的顶部。在默认情况下，它将显示于主影像窗口的顶部，并提供交互式的影像显示与分析功能，如果所选的显示组中不包括主影像窗口，那么菜单将会出现在滚动窗口或者缩放窗口的顶部。另外在任何一个显示窗口中，点击鼠标右键菜单，通过这个菜单，就可以访问显示函数，也可以改变显示的设置。
2.3. 可用波段列表
ENVI 可以访问影像文件，或者这些文件中的单个波段。可以用波段列表（Available Bands List）是一个特殊的ENVI 对话框，它包含了所有被打开文件中可用得影像波段，以及与此相关的地图信息列表（图1-3）。使用可用波段列表，可以把彩色和灰阶影像加载到一个显示窗口中。可以直接打开一个新的显示窗口，或者点击对话框底部的Display #N 按钮，并从中选择显示窗口，打开相应的窗口，然后点击Gray Scale 或者RGB 单选按钮，在从列表重点击波段名称，选择所需要的波段，加载显示该影像。
可用波段列表顶部的 File 菜单，提供了打开、关闭文件、显示文件信息和退出可用波段列表的功能。options 菜单提供三项功能：查找接近特定波长的波段，显示当前所打开的波段，以及将一幅已打开的影像的所有波段名折叠显示为影像名。将所有的波段名折叠为单个影像名，或者将各波段展开并分别显示于列表中，也可以通过点击可用波段列表对话框中文件名左边的 +( 加 ) 或一 ( 减 ) 符号来完成。
可用波段列表 (Available Bands List )快捷菜单
在可用波段列表中点击鼠标右键，会弹出一个包含不同功能的快捷菜单。根据当前在可用波段列表中所选定的 ( 高亮突出显示的 ) 项目，快捷菜单可能会不同。例如，右击文件名下方的 Map info 图标，显示的是获取文件头中的地图信息的快捷菜单，而直接右击文件名，显示的则是加载影像或者关闭文件的快捷菜单。
3. ENVI 基本功能
本专题的这一部分将逐步地进行指导，帮助熟悉 ENVI 的基本功能。
3.1. 打开一个影像文件
􀁺 选择 File → Open image File。接着 Enter Input Data File 文件选择对话框会出现在屏幕上。
􀁺 选择进入ENVI data 目录中的 carl-tm 子目录。同在其它应用操作中处理的一样，从列表中选择 carl-tmr.img 文件，然后点击 OK 。接着可用波段列表就会出现在屏幕上 ( 图 1-3) 。该列表允许选择特定的光谱波段，来显示或者进行处理。
􀁺 使用鼠标左键，点击对话框顶部所列的波段名，选中某个影像波段。接着所选的波段会在标有Selected Band 的区域中显示出来。
􀁺 点击 Load Band, 将影像加载到一个新的显示窗口中。
3.2. 熟悉显示窗口
􀁺 拖动缩放指示矩形框 注意主影像窗口中部的红色小矩形框。这个矩形框中所指示出的
影像区域就是缩放窗口中所显示的影像区域。在该矩形框内按住鼠标左键，并拖动该框，
可将其移动到主影像窗口中的任何位置。当松开鼠标左键时，缩放窗口将会自动更新为指
示矩形框所对应的新区域中的影像。
􀁺 通过在主影像中，移动十字丝光标，并在相应位置点击鼠标左键来重新放置缩放指示矩形
框的位置。缩放窗口中将以所选的位置为中心，放大显示影像区。
􀁺 通过使用键盘上的箭头键，来移动缩放指示矩形框。点击缩放窗口或点击主影像窗口中缩
放指示矩形框，然后按下键盘上的箭头键来移动被缩放的区域，每按一下移动一个像素。
按 Shift 键加箭头键可以每次在选定的方向上移动几个像素。
􀁺 最后，如果在缩放指示矩形框外面按住鼠标左键，并拖动该框移到一个新的位置，在这个
过程中,缩放窗口会随着指示矩形框的移动而更新影像的。
放大、缩小或者漫游影像
􀁺 在缩放窗口内移动鼠标光标，点击鼠标左键将以所选像素为中心，重新放置放大了的影像
区域。
􀁺 单击并按住鼠标左键不动，在缩放窗口中拖动鼠标，将会使缩放窗口漫游显示出主影像窗
口中各个区域的影像。
􀁺 在 "-"( 减号 ) 图像控件上单击鼠标左键 ，将会使放大倍数减少1。在该图像控件上单
击鼠标中键时，放大倍数会缩小一倍。在 "+"( 正号 ) 图像控件上点击鼠标左键，将会
使放大倍数增加1。在该图像控件上单击鼠标中键时，放大倍数会增加一倍。
􀁺 如果将缩放系数重新设置为 1, 可以在缩放窗口中点击鼠标右键 ，并在弹出的快捷菜单
上选择 Set Zoom Factor to 1。
􀁺 在缩放窗口的左下角用鼠标左键单击最右边的那个图像控件，会触发缩放窗口中的 十字
丝出现或者关闭。在该图像控件上单击鼠标中键时，会触发主影像窗口中的十字丝出现或
者关闭。而用鼠标右键单击时，会打开或关闭主影像窗口上的缩放指示矩形框。
滚动影像
滚动窗口中的红色矩形框指出了当前在主影像窗口中显示的影像是整幅影像中的哪一部分。
􀁺 可以在滚动指示矩形框中，点击鼠标左键并拖动该框 ，移动所选的区域。当松开鼠标左
键时,主影像窗口和缩放窗口中的影像都会被更新。也可以通过在想要放置的位置上,点击
鼠标左键来重新放置滚动指示矩形框(就像上面移动缩放指示矩形框所用的方法一样 )。
􀁺 如果点击并按住鼠标左键不放，拖曳鼠标，那么主影像窗口会随着鼠标的移动而更新影像。
(更新的速度依赖于计算机的配置情况 )
􀁺 最后，通过点击滚动窗口，并按下键盘上的箭头键，就可以移动滚动指示矩形框。为了滚
动的速度更快一些 ，可以在按住箭头按钮的同时再按住 Shinf 键。
调整窗口大小
可以像在其它应用中调整窗口大小一样,拖动窗口的任意一个角,来调整显示窗口的大 小。但是,必须注意,不能将主影像窗口调整的比影像还大。当主影像窗口调整到足够显示整幅影像的时候,滚动窗口就变得多余了,它将从屏幕上自动消失。当主影像重新调整到比整幅影像小时,滚动窗口又会出现在屏幕上。
滚动条
主影像窗口和缩放窗口都有可供选择的滚动条，它提供了另一种可替代的方法，来移动影像。
􀁺 要在任意一个窗口中加入或取消滚动条，可以在该窗口中点击鼠标右键 ，并选择Toggle
→ Display Scroll Bars 或者 Toggle → Zoom Scroll Bars。
􀁺 要设置默认情况下，任意一个窗口是否自动的带有滚动条，可以在 ENVI 主菜单上选择
File → Preferences, 并点击 Display Defaults 标签，然后使用箭头切换按钮来改变
相应的设置。
改变显示组显示方式
􀁺 要改变当前显示窗口的组合，可以在任意显示窗口中，点击鼠标右键，并在 Display Window style 子菜单中选择某种组合方式。
􀁺 要改变显示类型的默认设置,可以在ENVI 主菜单中选择 File → Preferences, 并点击Display Default 标签,然后在 Display Window Style 菜单中选择合适的窗口组合类型。
􀁺 要改变当前所显示的滚动窗口和缩放窗口的位置，可以在任意窗口中，点击鼠标右键，并
在 Scroll/Zoom Position 子菜单中来进行选择。
􀁺 要改变滚动窗口和缩放窗口的默认位置,可以在ENVI 主菜单中选择File→Preferences,
并点击 Display Default 标签,然后在 Scroll/Zoom Position 和 Zoom Position 菜单
中进行选择。
