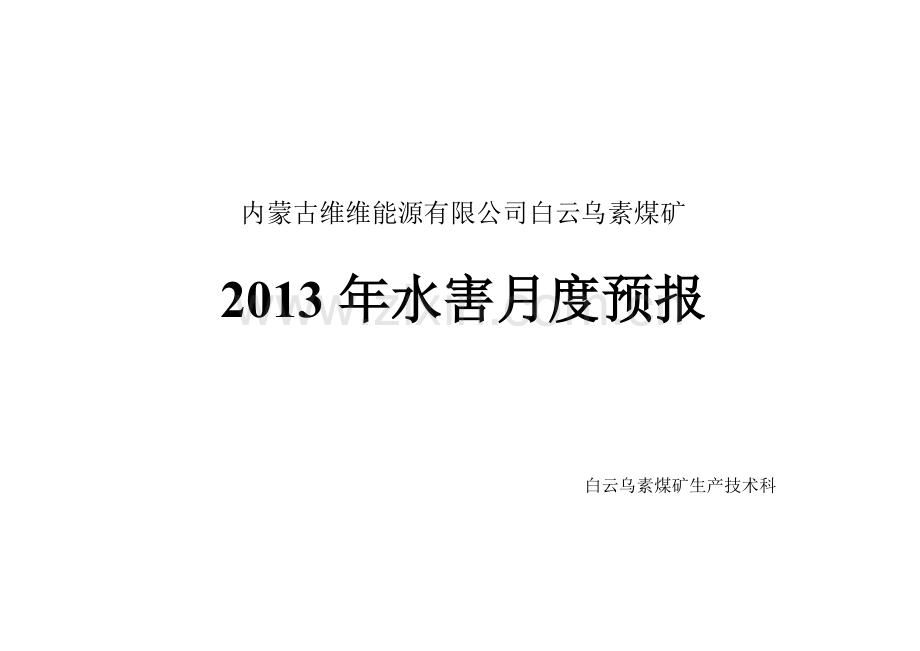

内蒙古维维能源有限公司白云乌素煤矿

2013年水害月度预报

白云乌素煤矿生产技术科

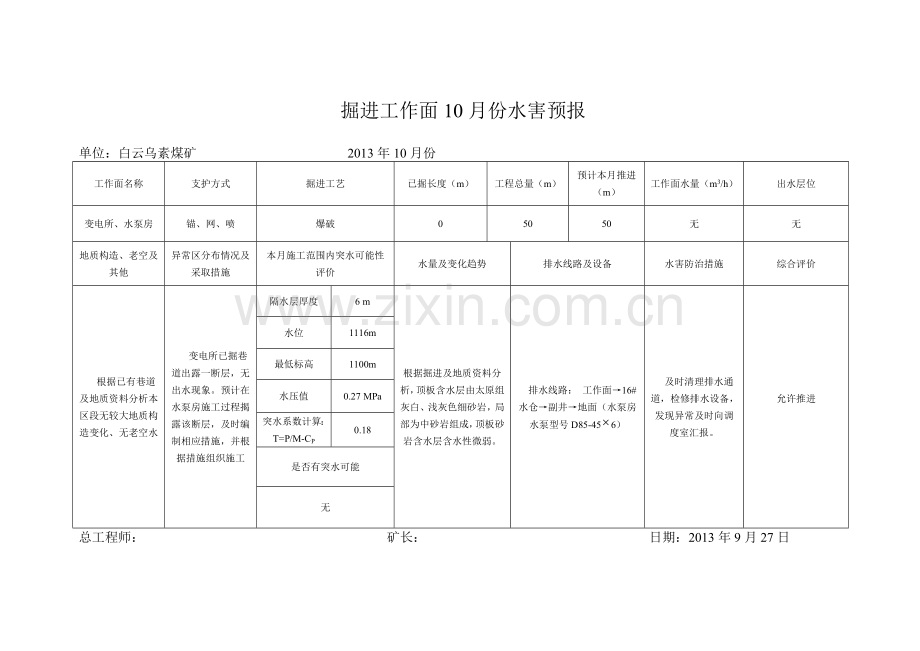

掘进工作面10月份水害预报

单位：白云乌素煤矿 2013年10月份
工作面名称
支护方式
掘进工艺
已掘长度（m）
工程总量（m）
预计本月推进（m）
工作面水量（m3/h）
出水层位
变电所、水泵房
锚、网、喷
爆破
0
50
50
无
无
地质构造、老空及其他
异常区分布情况及采取措施
本月施工范围内突水可能性评价
水量及变化趋势
排水线路及设备
水害防治措施
综合评价
根据已有巷道及地质资料分析本区段无较大地质构造变化、无老空水
变电所已掘巷道出露一断层，无出水现象。预计在水泵房施工过程揭露该断层，及时编制相应措施，并根据措施组织施工
隔水层厚度
6 m
根据掘进及地质资料分析，顶板含水层由太原组灰白、浅灰色细砂岩，局部为中砂岩组成，顶板砂岩含水层含水性微弱。
排水线路： 工作面→16#水仓→副井→地面（水泵房水泵型号D85-456）
及时清理排水通道，检修排水设备，发现异常及时向调度室汇报。
允许推进

水位
1116m
最低标高
1100m
水压值
0.27 MPa
突水系数计算：T=P/M-CP
0.18
是否有突水可能
无
总工程师： 矿长： 日期：2013年9月27日

掘进工作面10月份水害预报

单位：白云乌素煤矿 2013年10月份
工作面名称
支护方式
掘进工艺
已掘长度（m）
工程总量（m）
预计本月推进（m）
工作面水量（m3/h）
出水层位
管子道
锚、网、喷
爆破
0
73
73
无
无
地质构造、老空及其他
异常区分布情况及采取措施
本月施工范围内突水可能性评价
水量及变化趋势
排水线路及设备
水害防治措施
综合评价
根据已有巷道及地质资料分析本区段无较大地质构造变化、无老空水
根据周边已有巷道情况及地质资料分析可知该区段无异常区
隔水层厚度
6 m
根据掘进及地质资料分析，顶板含水层由太原组灰白、浅灰色细砂岩，局部为中砂岩组成，顶板砂岩含水层含水性微弱。
排水线路： 工作面→16#水仓→副井→地面（水泵房水泵型号D85-456）
及时清理排水通道，检修排水设备，发现异常及时向调度室汇报。
允许推进

水位
1116m
最低标高
1100m
水压值
0.27 MPa
突水系数计算：T=P/M-CP
0.18
是否有突水可能
无
总工程师： 矿长： 日期：2013年9月27日

8104回采工作面10月份水害预报

单位：白云乌素煤矿 2013年10月份 工作面编号：8104
工作面名称
布置方式
回采工艺
已采长度（m）
预计本月推进（m）
采高（m）
工作面水量（m3/h）
出水层位
8104回采工作面
走向长壁后退式
综合机械化采煤
160
75
3.1
无
无
前方地质构造、老空及其他
钻探异常区分布情况及采取措施
本月回采范围内突水可能性评价
顶板水量及变化趋势
排水线路及设备
水害防治措施
综合评价
根据掘进时8104工作面运输、回风顺槽揭露情况分析：无较大地质构造变化，工作面北部为8102采空区，设有防水煤柱
根据掘进时8104工作面运输、回风顺槽揭露情况及已有地质资料分析无异常，顶板、煤层、底板无水
隔水层厚度
9.85 m
根据掘进及回采情况分析，顶板含水层由山西组灰白色粗砂岩、中砂岩及细砂岩组成，顶板砂岩含水层含水性微弱，掘进时已疏干。
排水线路： 8104工作面→8104运输顺槽→8#轨道下山→8#车场→16#水仓→副井→地面（工作面的水泵型号为QBK20/30-7.5）
要注意观察8102采空区排水孔出水情况，及时清理排水通道，检修排水设备，发现异常及时向调度室汇报。
允许推进

水位
1109m
最低标高
1083m
水压值
0.27 MPa
突水系数计算：T=P/M-CP
0.027
是否有突水可能
无
总工程师： 矿长： 日期：2013年9月27日
8104回采工作面11月份水害预报

单位：白云乌素煤矿 2013年11月份 工作面编号：8104
工作面名称
布置方式
回采工艺
已采长度（m）
预计本月推进（m）
采高（m）
工作面水量（m3/h）
出水层位
8104回采工作面
走向长壁后退式
综合机械化采煤
200
150
3.1
无
无
前方地质构造、老空及其他
钻探异常区分布情况及采取措施
本月回采范围内突水可能性评价
顶板水量及变化趋势
排水线路及设备
水害防治措施
综合评价
根据掘进时8104工作面运输、回风顺槽揭露情况分析：无较大地质构造变化，工作面北部为8102采空区，设有防水煤柱
根据掘进时8104工作面运输、回风顺槽揭露情况及已有地质资料分析无异常，顶板、煤层、底板无水
隔水层厚度
9.85 m
根据掘进及回采情况分析，顶板含水层由山西组灰白色粗砂岩、中砂岩及细砂岩组成，顶板砂岩含水层含水性微弱，掘进时已疏干。
排水线路： 8104工作面→8104运输顺槽→8#轨道下山→8#车场→16#水仓→副井→地面（工作面的水泵型号为QBK20/30-7.5）
要注意观察8102采空区排水孔出水情况，及时清理排水通道，检修排水设备，发现异常及时向调度室汇报。
允许推进

水位
1109m
最低标高
1083m
水压值
0.27MPa
突水系数计算：T=P/M
0.027
是否有突水可能
无
总工程师： 矿长： 日期：2013年10月28日
8104回采工作面12月份水害预报

单位：白云乌素煤矿 2013年12月份 工作面编号：8104
工作面名称
布置方式
回采工艺
已采长度（m）
预计本月推进（m）
采高（m）
工作面水量（m3/h）
出水层位
8104回采工作面
走向长壁后退式
综合机械化采煤
330
150
3.1
无
无
前方地质构造、老空及其他
钻探异常区分布情况及采取措施
本月回采范围内突水可能性评价
顶板水量及变化趋势
排水线路及设备
水害防治措施
综合评价
根据掘进时8104工作面运输、回风顺槽揭露情况分析：无较大地质构造变化，工作面北部为8102采空区，设有防水煤柱
根据掘进时8104工作面运输、回风顺槽揭露情况及已有地质资料分析无异常，顶板、煤层、底板无水
隔水层厚度
9.85 m
根据掘进及回采情况分析，顶板含水层由山西组灰白色粗砂岩、中砂岩及细砂岩组成，顶板砂岩含水层含水性微弱，掘进时已疏干。
排水线路： 8104工作面→8104运输顺槽→8#轨道下山→8#车场→16#水仓→副井→地面（工作面的水泵型号为QBK20/30-7.5）
要注意观察8102采空区排水孔出水情况，及时清理排水通道，检修排水设备，发现异常及时向调度室汇报。
允许推进

水位
1109m
最低标高
1083m
水压值
0.27Mpa
突水系数计算：T=P/M
0.027
是否有突水可能
无
总工程师： 矿长： 日期：2013年11月28日

填表说明：水压值P=（水位标高—煤层底板等高线标高+隔水层厚度）÷102   （单位Mpa ）
隔水层厚度M：0.4——30米
煤层底板等高线标高——图上看
水位标高：矿井观测孔或矿井出水静止水位
突水系数  T = P ÷（M-Cp）
隔水层厚度M：0.4——30米
Cp=放炮破坏隔水层厚度一般4-5米
T﹥0.65有突水危险（一般值）
Cp-放炮破坏隔水层厚度4-5米
1Pa=0.102mm水柱    1MPa=102米水柱
