DVD影碟机常见故障的检修流程
工作流程

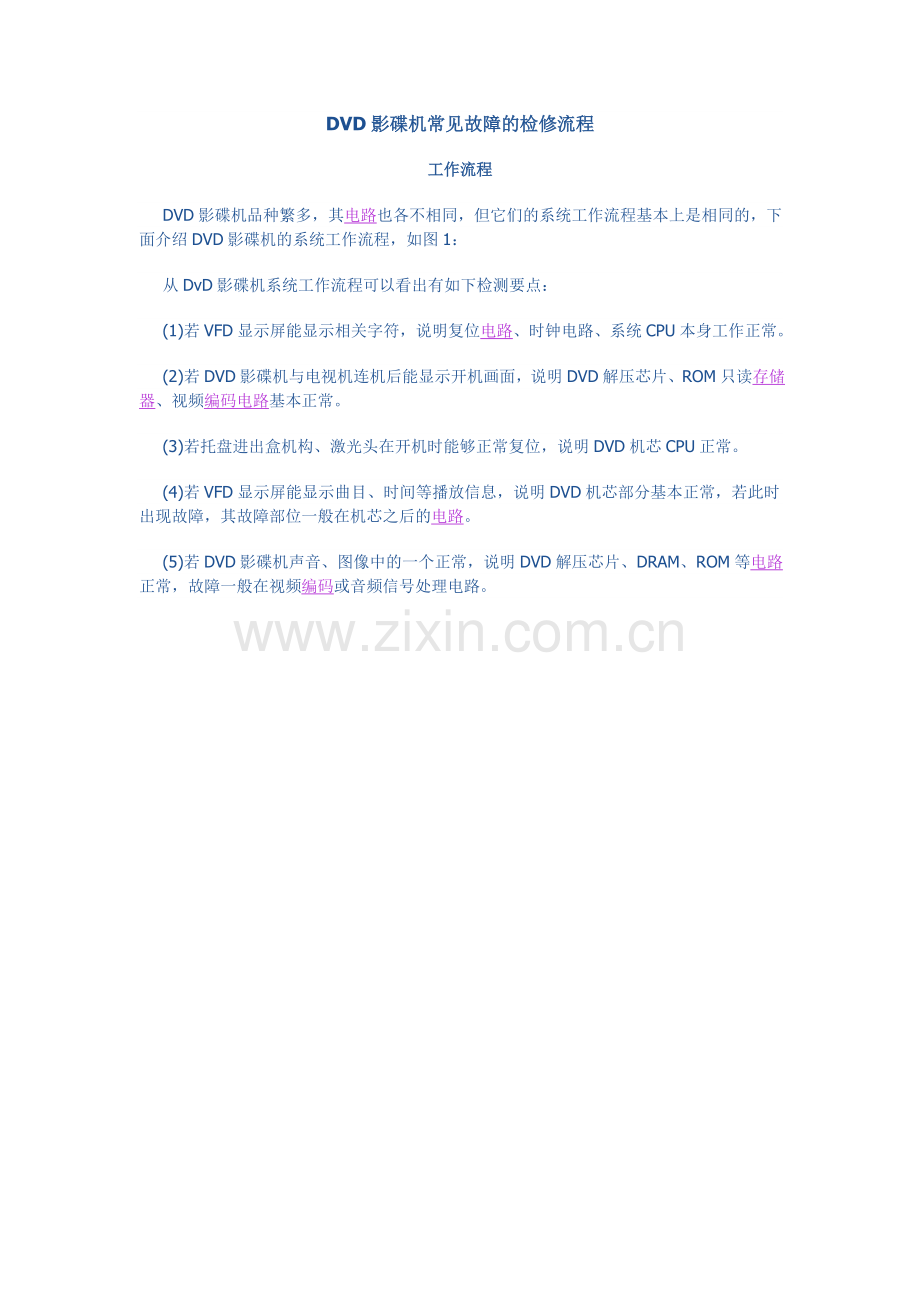

    DVD影碟机品种繁多，其电路也各不相同，但它们的系统工作流程基本上是相同的，下面介绍DVD影碟机的系统工作流程，如图1：
    从DvD影碟机系统工作流程可以看出有如下检测要点：
    (1)若VFD显示屏能显示相关字符，说明复位电路、时钟电路、系统CPU本身工作正常。
    (2)若DVD影碟机与电视机连机后能显示开机画面，说明DVD解压芯片、ROM只读存储器、视频编码电路基本正常。
    (3)若托盘进出盒机构、激光头在开机时能够正常复位，说明DVD机芯CPU正常。
    (4)若VFD显示屏能显示曲目、时间等播放信息，说明DVD机芯部分基本正常，若此时出现故障，其故障部位一般在机芯之后的电路。
    (5)若DVD影碟机声音、图像中的一个正常，说明DVD解压芯片、DRAM、ROM等电路正常，故障一般在视频编码或音频信号处理电路。

总之，对DVD影碟机的故障检修，可遵循一定的规律进行。即根据整机的系统工作流程来确定故障的检修流程。同时，还应根据整机各单元电路故障出现的概率，把握好维修的基本原则：先简后繁，先外围后集成，先模拟后数字，先硬件后软件。通过反复的实践，不断探索和积累维修经验，才能真正提高DVD影碟机的维修技术。

DVD影碟机常见故障的检修流程
不读盘的故障检修流程
    无法读取光盘信息(TOC)的故障绝大部分在DVD机芯部分。主要有系统CPU或机芯CPU及外围电路的故障，因为整机大多数电路都是在系统CPU的参与控制下完成工作的。不读盘的故障检修流程图如图所示。

DVD影碟机常见故障的检修流程
开机不显示的故障检修流程
    由DVD影碟机的系统工作流程图可知，开机显示屏不显示，应重点检查电源供电电路、操作显示电路、显示屏或系统CPU电路。为缩小故障部位，可连接电视机观察是否有图像和声音，若有图有声说明故障在操作显示供电电路、操作显示电路或显示屏本身损坏；若无图无声说明故障在系统CPU控制电路或整机供电电路。开机无显示的故障检修流程图如图所示。

  主轴电机不转应重点检查RF放大、FOK信号形成电路、主轴伺服电路、主轴电机驱动电路和主轴电机等，其检修流程图如图所示。

DVD影碟机常见故障的检修流程
无激光发射检修流程
  由DVD影碟机系统工作流程图可知，无激光发射应重点检查机芯的状态检测电路、系统CPU的LD ON控制引脚电压、LD驱动电路等。其检修流程图如图所示。
