电吹风概述　　理发工具。
主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。根据它所使用的电动机类型，可分为交流串激式、交流罩极式和直流永磁式。串激式电吹风的优点是启动转矩大，转速高，适合制造大功率的电吹风；缺点是噪音大，换向器对电信设备有一定的干扰。罩极式电吹风的优点是噪音小，寿命长，对电信设备不会造成干扰；缺点是转速低，启动性能差，重量大。永磁式电吹风的优点是重量轻，转速高，制造工艺简单，造价低，物美价廉。
　　电吹风的规格大小，主要按电功率划分，常用的规格有250瓦、350瓦、450瓦、550 瓦、850瓦、1000瓦，1200瓦等。电吹风虽然在型式、款式和大小上有很大差别，但它们的内在结构大体相同，主要由电动机和它的驱动风叶、发热元件及电器控制开关件三大部分组成。电动机、风叶和外壳结构件结合起来，便形成一部微型的吹风机。
　　电吹风直接靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。空气通过时，若装在风嘴中的发热支架上的发热丝已通电变热，则吹出的是热风；若选择开关不使发热丝通电发热，则吹出的是冷风。电吹风就是以次来实现烘干和整形的目的。
　　电吹风手柄上的选择开关一般分为三档，即关闭档、冷风档、热风档，并附有颜色为白、蓝、红的指示牌。有些电吹风的手柄上还装有电机调速开关，供选择风量的大小及热风温度高低时使用。各类电吹风的外壳后面或侧面，都设有可旋转的圆形调风罩，旋动该罩调节进风口的截面大小，就可以调节输送的风速及热风的温度。
电吹风的种类

　　1、按使用方式来分，有手持式和支座电吹风。支座式电吹风可放在桌上或挂在墙上使用，可以自己给自己吹风。
　　2、按送风方式来分，有离心式电吹风和轴流式电吹风。离心式靠电动机带动风叶旋转，使进入电吹风的空气获得惯性离心力，不断向外排风。它的缺点是排出的风没有全部流经电动机，电动机升温较高；优点是噪音较低。 轴流式电动机带动风叶旋转，推动进入电吹风的空气作轴向流动，不断地向外排风。它地优点是排出的风全部流经电动机，电动机冷却条件好，绝缘不容易老化；它的缺点是噪音较大。
　　3、按外壳所用材料来分，有金属型电吹风和塑料型电吹风。金属型电吹风坚固耐用，可以承受较高的温度。塑料型电吹风重量轻，绝缘性能好，但是容易老化，而且耐高温性能差。

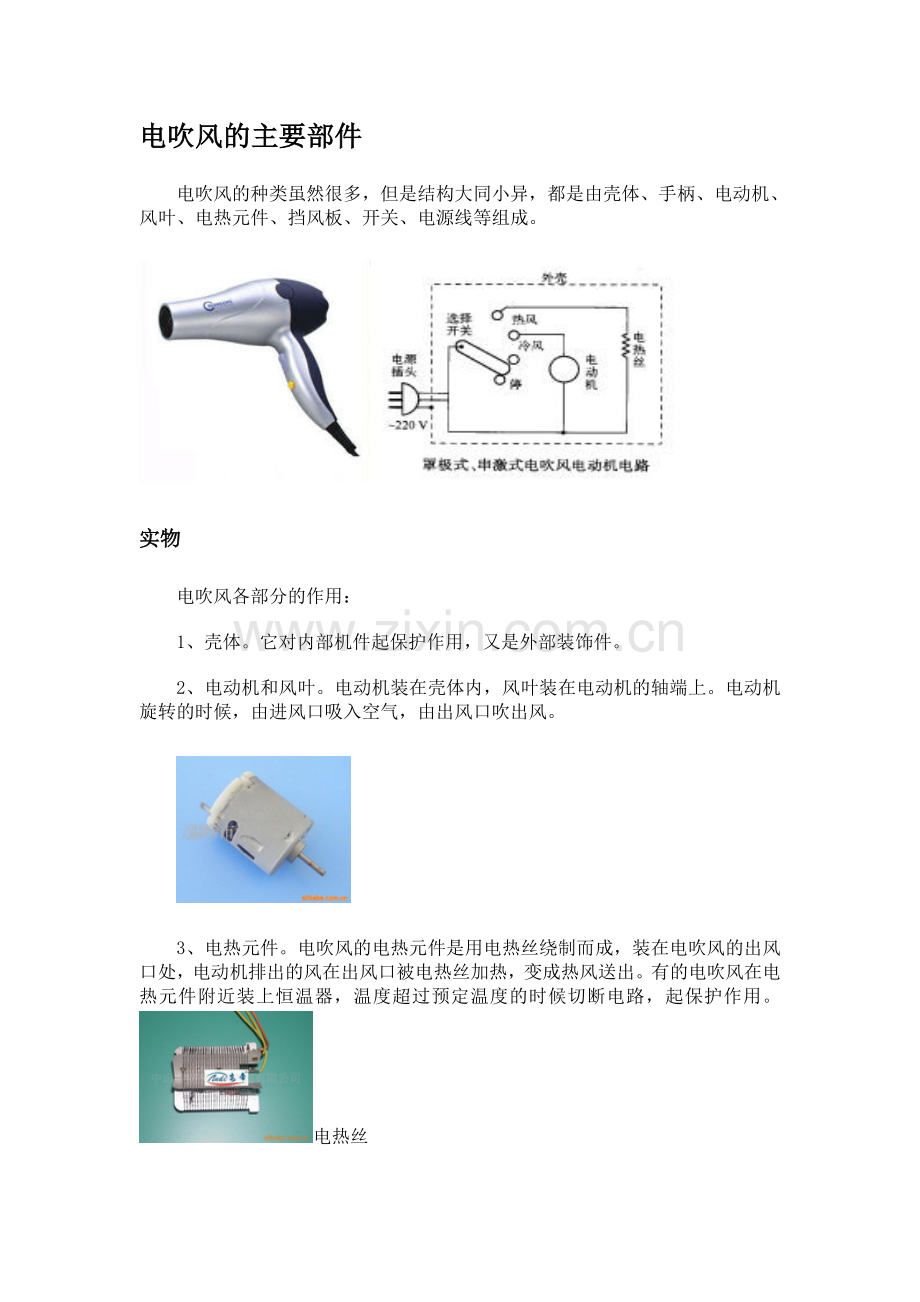

电吹风的主要部件
　　电吹风的种类虽然很多，但是结构大同小异，都是由壳体、手柄、电动机、风叶、电热元件、挡风板、开关、电源线等组成。

实物
　　电吹风各部分的作用：
　　1、壳体。它对内部机件起保护作用，又是外部装饰件。
2、电动机和风叶。电动机装在壳体内，风叶装在电动机的轴端上。电动机旋转的时候，由进风口吸入空气，由出风口吹出风。

　　3、电热元件。电吹风的电热元件是用电热丝绕制而成，装在电吹风的出风口处，电动机排出的风在出风口被电热丝加热，变成热风送出。有的电吹风在电热元件附近装上恒温器，温度超过预定温度的时候切断电路，起保护作用。电热丝
　　4、挡风板。有的电吹风在进风口处有圆形挡风板，用来调节进风量。没有圆形挡风板的电吹风，可以用一张纸盖着进风口的一部分同样可以调节进风量 。进风量少，吹出来的风就比较热，进风量多，吹出来的风就不太热。要注意，风口不能挡得过多，否则会因为温度过高而损坏电动机或者烧坏电热元件。
　　5、开关。电吹风开关一般有“热风”、“冷风”、“停”三档位置，常用白色表示“停”，红色表示“热风”，蓝色表示“冷风”。
　　有的电吹风的电热元件由二段或者三段电热丝组成，用来调节温度，由选择开关控制。
电吹风工作原理
　　当电源接通后，电机驱动风叶旋转,将空气从进风口吸入,经电热元件加热，形成热风后从出风口吹出。电吹风通常用控制电热元件的通、断电的方法来调节送风的温度，当电热元件全部通电加热时，吹出的是热风；当电热元件全部断电时，吹出的则是冷风。风叶的转速决定了出风量，一般有柔风和快速风两档调节。
使用电吹风注意事项
　　1 电吹风只可在家庭中使用，勿作其他工业用途！
　　2 使用时确保手部是干燥的！切勿将电吹风浸入水中！
　　3 确保产品远离水，严禁在浴室或其他盛水容器附近使用电吹风！
　　4 电吹风在过热保护装置起作用时会自动断电，在冷却数分钟之后便可再次使用！
　　5 勿将电吹风进风口或出风口堵塞，保持进风口网罩清洁，不要使其被毛发堵塞！
　　6 每次使用后，应立即拔断电源，待冷却后，存放于通风良好、干燥，远离阳光照射的地方，

常见电吹风电路图：

维修过程只要按照从易到难的步骤进行即可.
