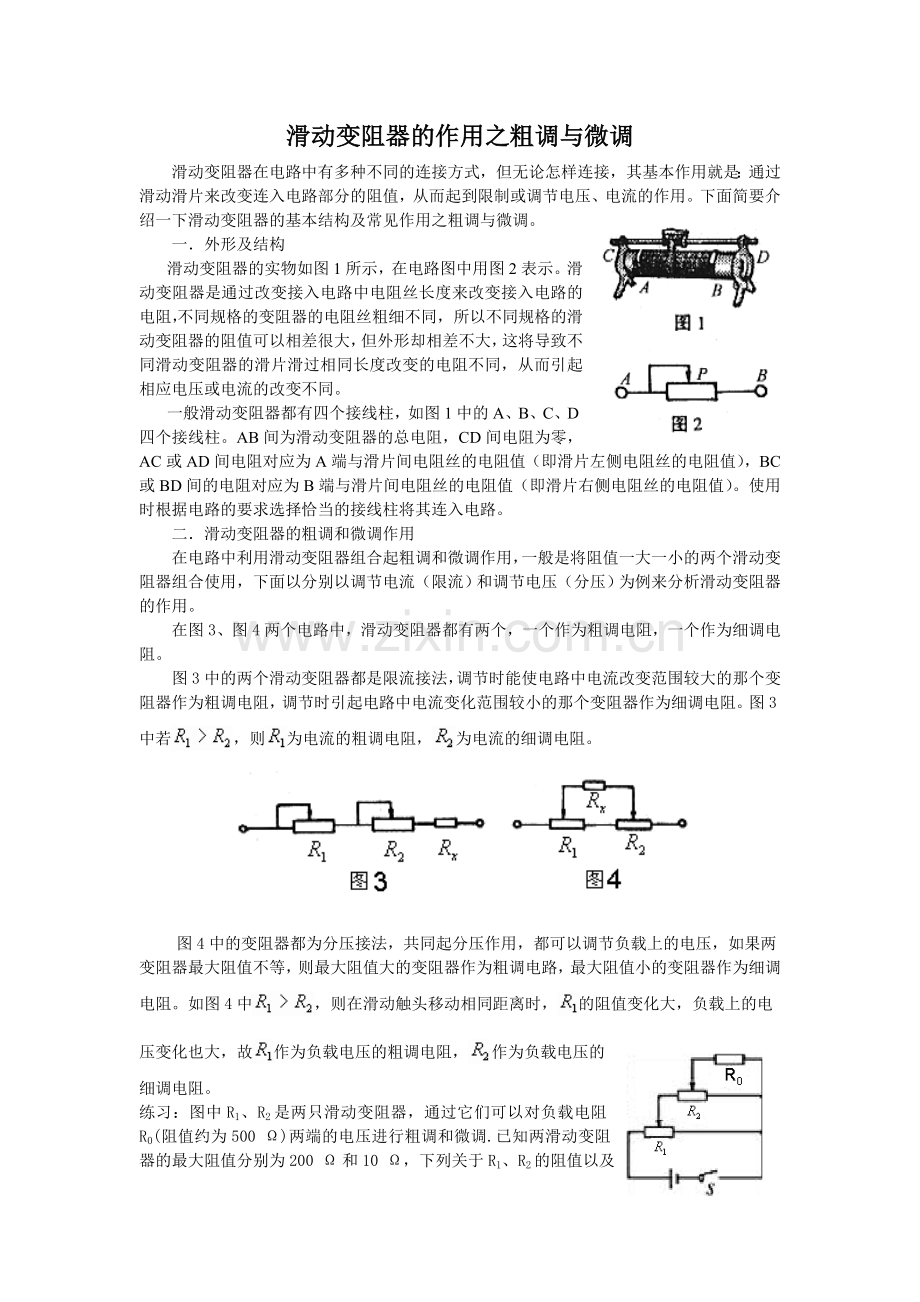

滑动变阻器的作用之粗调和微调.doc_第1页
第1页 / 共2页

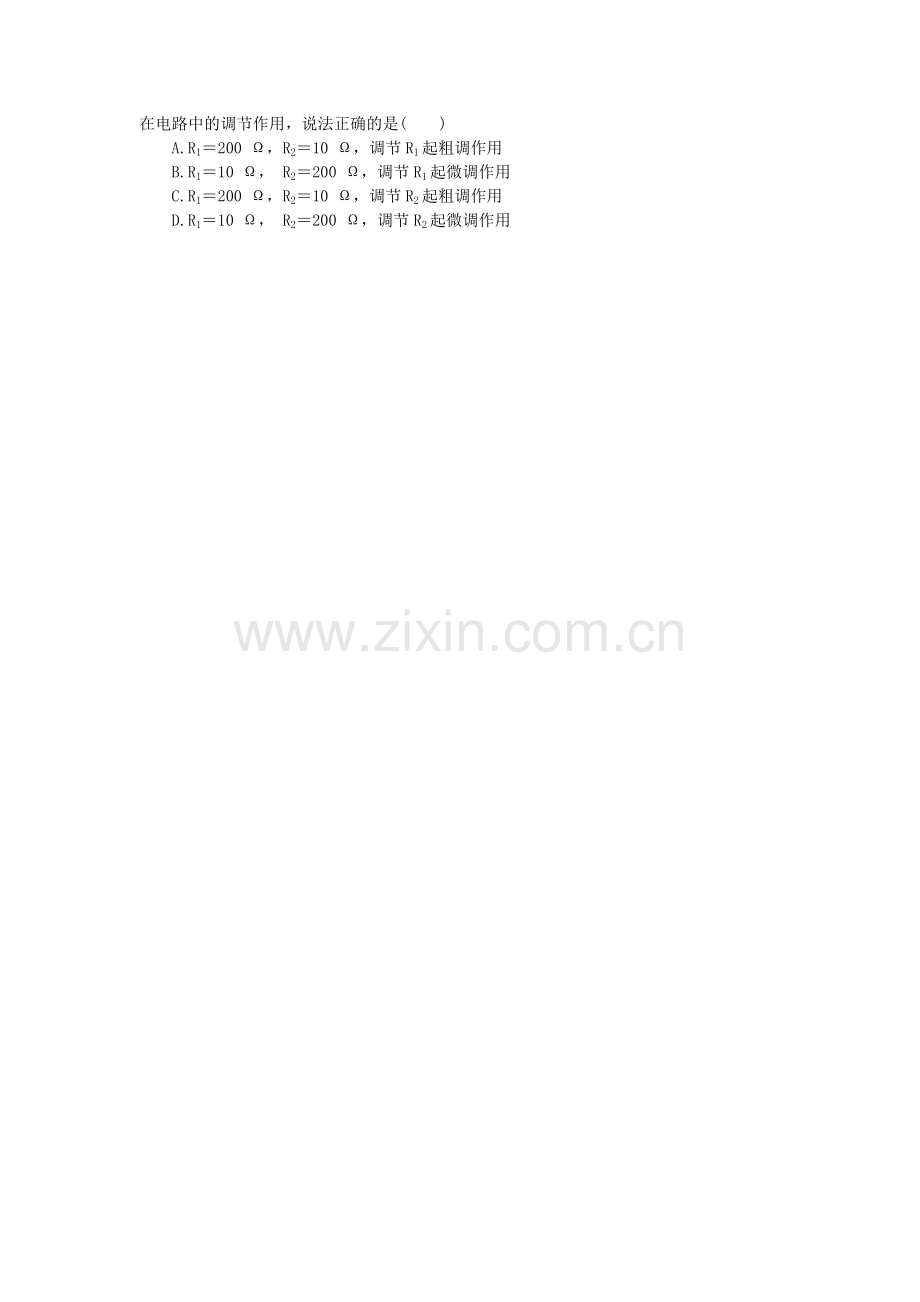

滑动变阻器的作用之粗调和微调.doc_第2页
第2页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
滑动变阻器的作用之粗调与微调 滑动变阻器在电路中有多种不同的连接方式,但无论怎样连接,其基本作用就是:通过滑动滑片来改变连入电路部分的阻值,从而起到限制或调节电压、电流的作用。下面简要介绍一下滑动变阻器的基本结构及常见作用之粗调与微调。 一. 外形及结构 滑动变阻器的实物如图1所示,在电路图中用图2表示。滑动变阻器是通过改变接入电路中电阻丝长度来改变接入电路的电阻,不同规格的变阻器的电阻丝粗细不同,所以不同规格的滑动变阻器的阻值可以相差很大,但外形却相差不大,这将导致不同滑动变阻器的滑片滑过相同长度改变的电阻不同,从而引起相应电压或电流的改变不同。 一般滑动变阻器都有四个接线柱,如图1中的A、B、C、D四个接线柱。AB间为滑动变阻器的总电阻,CD间电阻为零,AC或AD间电阻对应为A端与滑片间电阻丝的电阻值(即滑片左侧电阻丝的电阻值),BC或BD间的电阻对应为B端与滑片间电阻丝的电阻值(即滑片右侧电阻丝的电阻值)。使用时根据电路的要求选择恰当的接线柱将其连入电路。 二.滑动变阻器的粗调和微调作用 在电路中利用滑动变阻器组合起粗调和微调作用,一般是将阻值一大一小的两个滑动变阻器组合使用,下面以分别以调节电流(限流)和调节电压(分压)为例来分析滑动变阻器的作用。 在图3、图4两个电路中,滑动变阻器都有两个,一个作为粗调电阻,一个作为细调电阻。 图3中的两个滑动变阻器都是限流接法,调节时能使电路中电流改变范围较大的那个变阻器作为粗调电阻,调节时引起电路中电流变化范围较小的那个变阻器作为细调电阻。图3中若,则为电流的粗调电阻,为电流的细调电阻。 图4中的变阻器都为分压接法,共同起分压作用,都可以调节负载上的电压,如果两变阻器最大阻值不等,则最大阻值大的变阻器作为粗调电路,最大阻值小的变阻器作为细调电阻。如图4中,则在滑动触头移动相同距离时,的阻值变化大,负载上的电压变化也大,故作为负载电压的粗调电阻,作为负载电压的细调电阻。 练习:图中R1、R2是两只滑动变阻器,通过它们可以对负载电阻R0(阻值约为500 Ω)两端的电压进行粗调和微调.已知两滑动变阻器的最大阻值分别为200 Ω和10 Ω,下列关于R1、R2的阻值以及在电路中的调节作用,说法正确的是(  )   A.R1=200 Ω,R2=10 Ω,调节R1起粗调作用   B.R1=10 Ω, R2=200 Ω,调节R1起微调作用   C.R1=200 Ω,R2=10 Ω,调节R2起粗调作用   D.R1=10 Ω, R2=200 Ω,调节R2起微调作用
