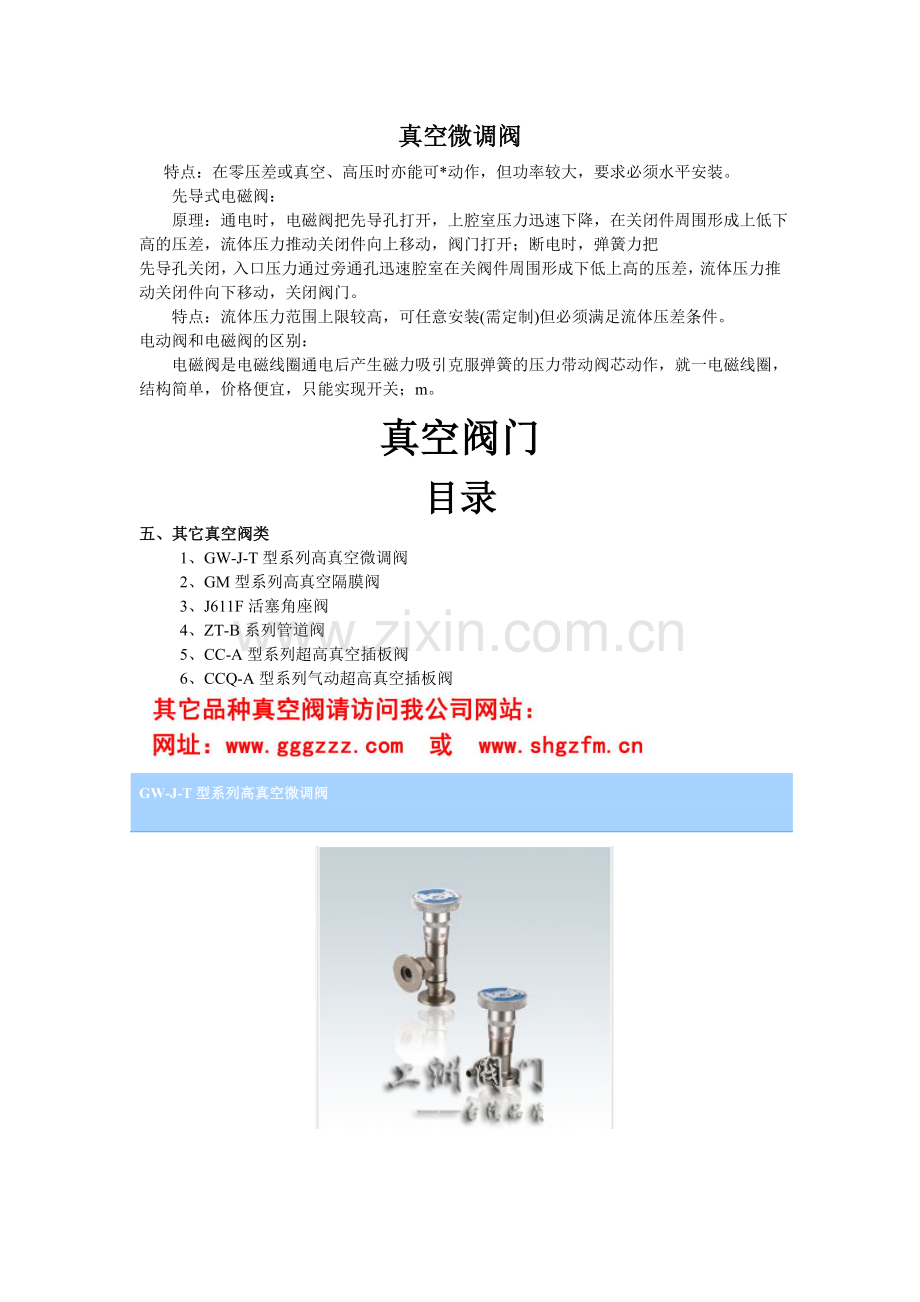

真空微调阀.doc

真空微调阀
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀：
原理：通电时，电磁阀把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把
先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
电动阀和电磁阀的区别：
　　电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关；m。
真空阀门
目录
五、其它真空阀类
1、GW-J-T型系列高真空微调阀
2、GM型系列高真空隔膜阀
3、J611F活塞角座阀
4、ZT-B系列管道阀
5、CC-A型系列超高真空插板阀
6、CCQ-A型系列气动超高真空插板阀

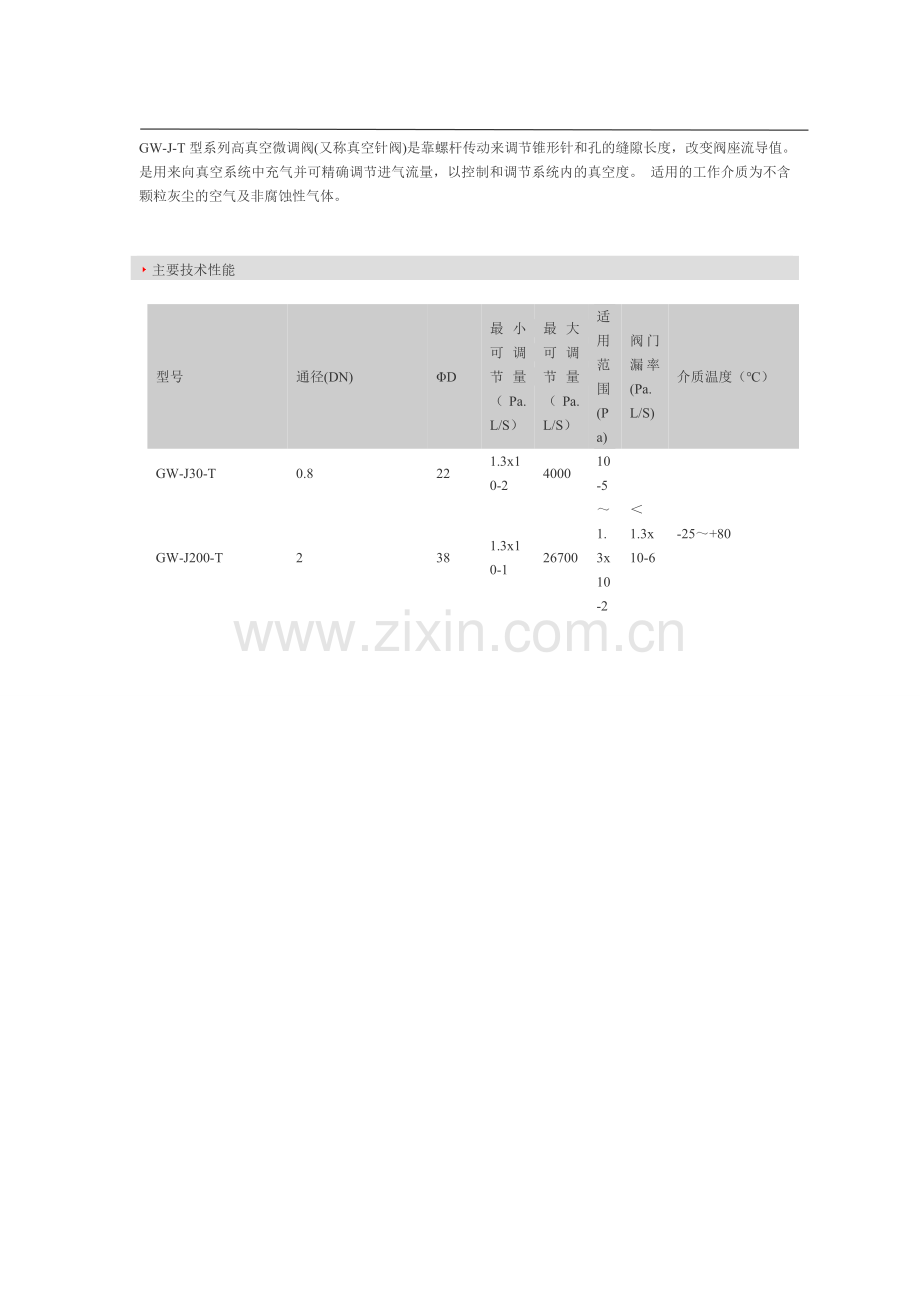

GW-J-T型系列高真空微调阀

GW-J-T型系列高真空微调阀(又称真空针阀)是靠螺杆传动来调节锥形针和孔的缝隙长度，改变阀座流导值。是用来向真空系统中充气并可精确调节进气流量，以控制和调节系统内的真空度。 适用的工作介质为不含颗粒灰尘的空气及非腐蚀性气体。

主要技术性能

型号
通径(DN)
ΦD
最小可调节量（Pa.L/S）
最大可调节量（Pa.L/S）
适用范围(Pa)
阀门漏率(Pa.L/S)
介质温度（℃）
GW-J30-T
0.8
22
1.3x10-2
4000
10-5～1.3x
10-2
＜1.3x10-6
-25～+80
GW-J200-T
2
38
1.3x10-1
26700

GM型系列高真空隔膜阀

GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即 一端焊接，另一端插入)。 阀门适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
安装位置
任意

(图一)活套法兰连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法兰标准
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070
GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9

(图二)快卸法兰(KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
ΦW
H
L
法兰标准
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/

(图三)焊接式连接及外形尺寸

型号
通径(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200

注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入

J611F活塞角座阀

J611F活塞角座阀系列适用于蒸汽和气体，温度达180℃。外部气体先导，阀体角座结构可实现较大流量，无需维修，带长使用寿命活塞圈的执行机构可靠度高。

主要技术性能

适用范围(Pa)
1.6MPa
介质温度（℃）
-10～+180
环境温度（℃）
-10～+60
阀体材料(Pa)
不锈钢
密封材料
聚四氟乙烯
执行机构外壳
聚酰胺
控制介质
中性气体、空气

连接及外形尺寸

接口（ΦD）
内孔(DN)
执行机构尺寸
（mm）
A
B
C
ΦE
F
H
A/F

G1
25
63
105
21
22
80
52
173
41
G11/2
40
63
130
230
24
80
52
189
55
G2
50
63
150
250
25
80
52
205
70

ZT-B系列管道阀

ZT-B 系列焊接式真空流量调节阀是改变管道内截面积大小达到调节流量的目的。适用溴化理冷热机组管道

外形尺寸、性能参数

型号
ZT-33B
ZT-40B
ZT-50B
ZT-65B
ZT-80B
ZT-100B
尺寸
DN
33
40
50
65
80
100
ΦD
38
47
57
73
88
108
H
125
134
144
160
175
195
h
87
92
97
105
113
123
适用范围
1.5x105～1x10-2
工作压力
0.15MPa
轴封处漏气率
1x10-2PA.L/S

CC-A型系列超高真空插板阀

CC-A型系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。 高真空系统中接通或截止气流之用。 适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-7
阀门漏率(Pa.L/S)
DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7
阀门烘烤温度（℃）
≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)
≤2.7x103
阀板密封件
氟橡胶
轴封处密封件
不锈钢波纹管

连接及外形尺寸

型号
通径(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A
n-d

L
L1
B
法兰标准
CC-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
493
165
80
GB/T6071
CC-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
547
190
80
CC-80A
80
130
110
99
93
/
65
130
16-M8
607
225
80
CC-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
660
267
100
CC-150A
150
202
181
171.5
165.5
/
70
202
20-M8
784
350
100
CC-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
882
426
100
CC-250A
250
314
288
308
275
271
85
300
24-M10
1146
570
130
JB5278
CC-300A
300
365
338
353
323
318
90
352
32-M10
1206
613
130
/

CCQ-A型系列气动超高真空插板阀

CCQ-A型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。 适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-7
阀门漏率(Pa.L/S)
DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7
阀门烘烤温度（℃）
≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)
≤2.7x103
气源压力（MPa）
0.4～0.6
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V

连接及外形尺寸

型号
通径(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A
n-d

L
L1
B
法兰标准
CCQ-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
515
153
62
GB/T6071
CCQ-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
590
180
62
CCQ-80A
80
130
110
99
93
/
65
130
16-M8
608
220
75
CCQ-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
655
267
94
CCQ-150A
150
202
181
171.5
165.5
/
70
202
20-M8
707
350
94
CCQ-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
806
426
112
CCQ-250A
250
314
288
308
275
271
85
300
24-M10
1125
550
112
JB5278
CCQ-300A
300
365
338
353
323
318
90
352
32-M10
1195
613
140
/
