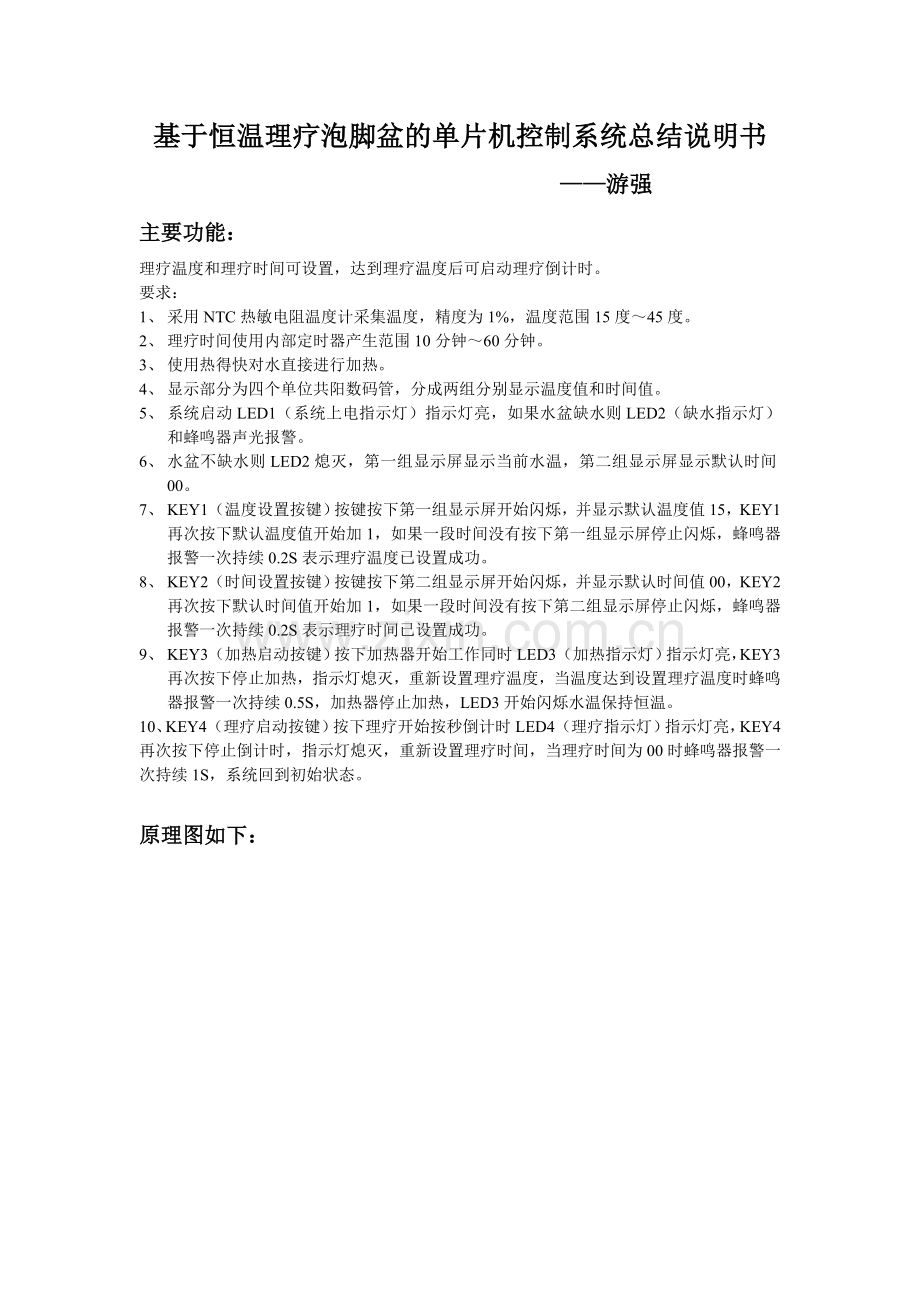

基于恒温理疗泡脚盆的单片机控制系统总结说明书
——游强
主要功能：
理疗温度和理疗时间可设置，达到理疗温度后可启动理疗倒计时。
要求：
1、 采用NTC热敏电阻温度计采集温度，精度为1%，温度范围15度～45度。
2、 理疗时间使用内部定时器产生范围10分钟～60分钟。
3、 使用热得快对水直接进行加热。
4、 显示部分为四个单位共阳数码管，分成两组分别显示温度值和时间值。
5、 系统启动LED1（系统上电指示灯）指示灯亮，如果水盆缺水则LED2（缺水指示灯）和蜂鸣器声光报警。
6、 水盆不缺水则LED2熄灭，第一组显示屏显示当前水温，第二组显示屏显示默认时间00。
7、 KEY1（温度设置按键）按键按下第一组显示屏开始闪烁，并显示默认温度值15，KEY1再次按下默认温度值开始加1，如果一段时间没有按下第一组显示屏停止闪烁，蜂鸣器报警一次持续0.2S表示理疗温度已设置成功。
8、 KEY2（时间设置按键）按键按下第二组显示屏开始闪烁，并显示默认时间值00，KEY2再次按下默认时间值开始加1，如果一段时间没有按下第二组显示屏停止闪烁，蜂鸣器报警一次持续0.2S表示理疗时间已设置成功。
9、 KEY3（加热启动按键）按下加热器开始工作同时LED3（加热指示灯）指示灯亮，KEY3再次按下停止加热，指示灯熄灭，重新设置理疗温度，当温度达到设置理疗温度时蜂鸣器报警一次持续0.5S，加热器停止加热，LED3开始闪烁水温保持恒温。
10、KEY4（理疗启动按键）按下理疗开始按秒倒计时LED4（理疗指示灯）指示灯亮，KEY4再次按下停止倒计时，指示灯熄灭，重新设置理疗时间，当理疗时间为00时蜂鸣器报警一次持续1S，系统回到初始状态。

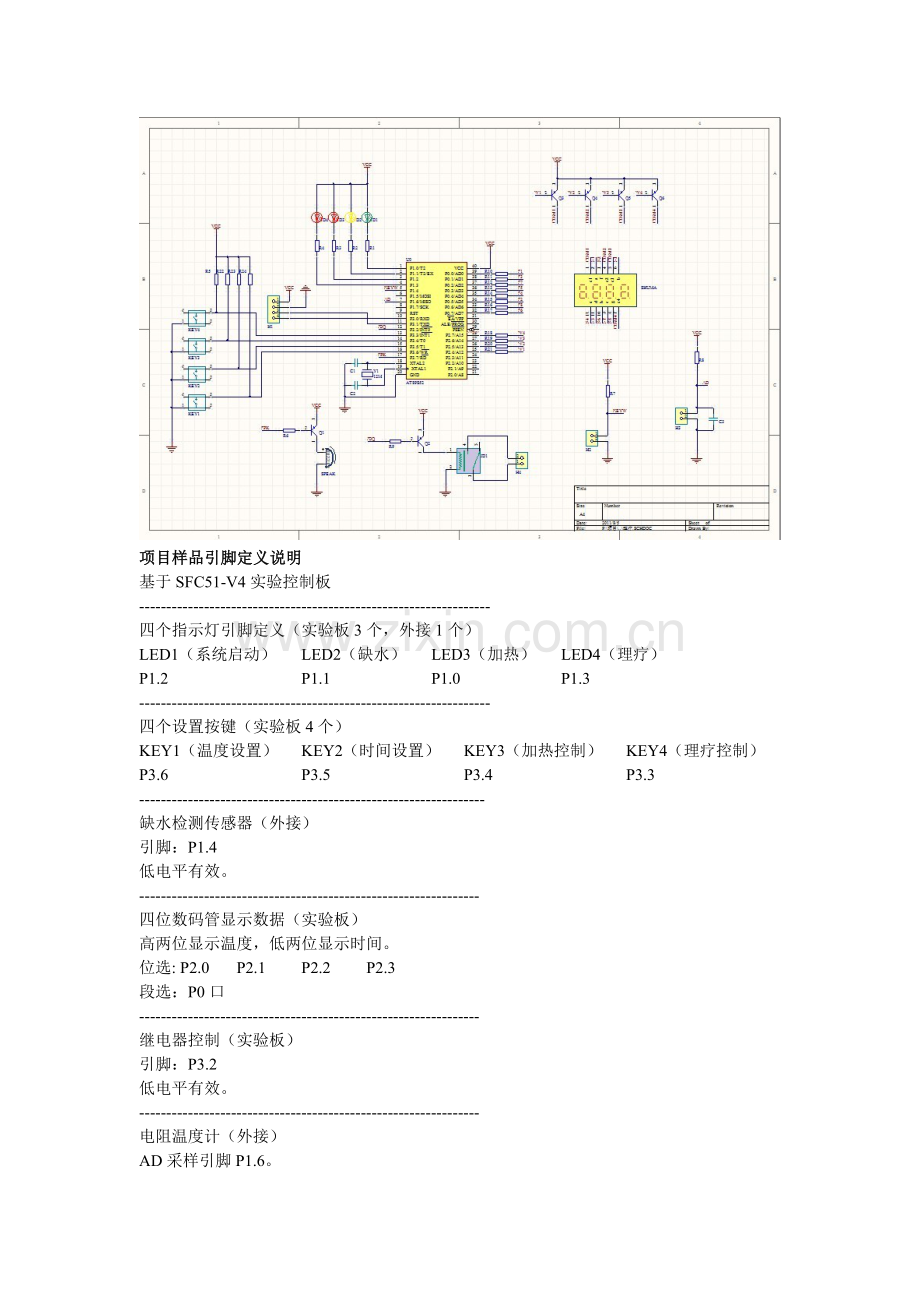

原理图如下：

项目样品引脚定义说明
基于SFC51-V4实验控制板
-----------------------------------------------------------------
四个指示灯引脚定义（实验板3个，外接1个）
LED1（系统启动） LED2（缺水） LED3（加热） LED4（理疗）
P1.2 P1.1 P1.0 P1.3
-----------------------------------------------------------------
四个设置按键（实验板4个）
KEY1（温度设置） KEY2（时间设置） KEY3（加热控制） KEY4（理疗控制）
P3.6 P3.5 P3.4 P3.3
----------------------------------------------------------------
缺水检测传感器（外接）
引脚：P1.4
低电平有效。
---------------------------------------------------------------
四位数码管显示数据（实验板）
高两位显示温度，低两位显示时间。
位选: P2.0 P2.1 P2.2 P2.3
段选：P0口
---------------------------------------------------------------
继电器控制（实验板）
引脚：P3.2
低电平有效。
---------------------------------------------------------------
电阻温度计（外接）
AD采样引脚P1.6。
10K电阻，NTC热敏电阻，104电容（稳定）。
---------------------------------------------------------------
蜂鸣器（实验板）
引脚：P3.7 ，低电平有效。
硬件功能说明：
1. 四个led灯用于显示系统的工作状态。系统灯在上电工作状态点亮。水位灯在缺水的时候点亮。倒计时灯在理疗的时候点亮。加热灯在继电器工作的时候点亮。
2. 水位开关检测当前是否缺水。
3. AD采样脚采集当前温度值
4. 四个按键用于分别设置理疗温度，理疗时间，继电器加热，倒计时控制。
5. 蜂鸣器用于报警，用个PNP驱动。
6. 继电器用于控制热得快加热。用三极管驱动。
7. 四位数码用四个三极管驱动，数码管段选脚位要加限流电阻。

软件编程思路：

1. 首先根据项目要求，整理出要处理的六大功能模块。
2. 分别把六个模块的子函数写出来，并能单独运行。在定义变量时，尽量考虑到和其他模块衔接关系，避免组合困难。
3. 组合六大模块。实现各模块总体运行正常。
4. 设置标志位，理清各个功能模块什么时候有效，有什么限制和关系。把整个程序连贯起来。
5. 根据现象调试程序，确定最终效果。
后续扩展想法：
1. 在恒温功能上，热得快的余温会使水位高于设定温度几度。要想达到恒温在一定温度，就要控制好继电器的开关界限。
2. 控制方面可以用红外遥控，会更方便些。
