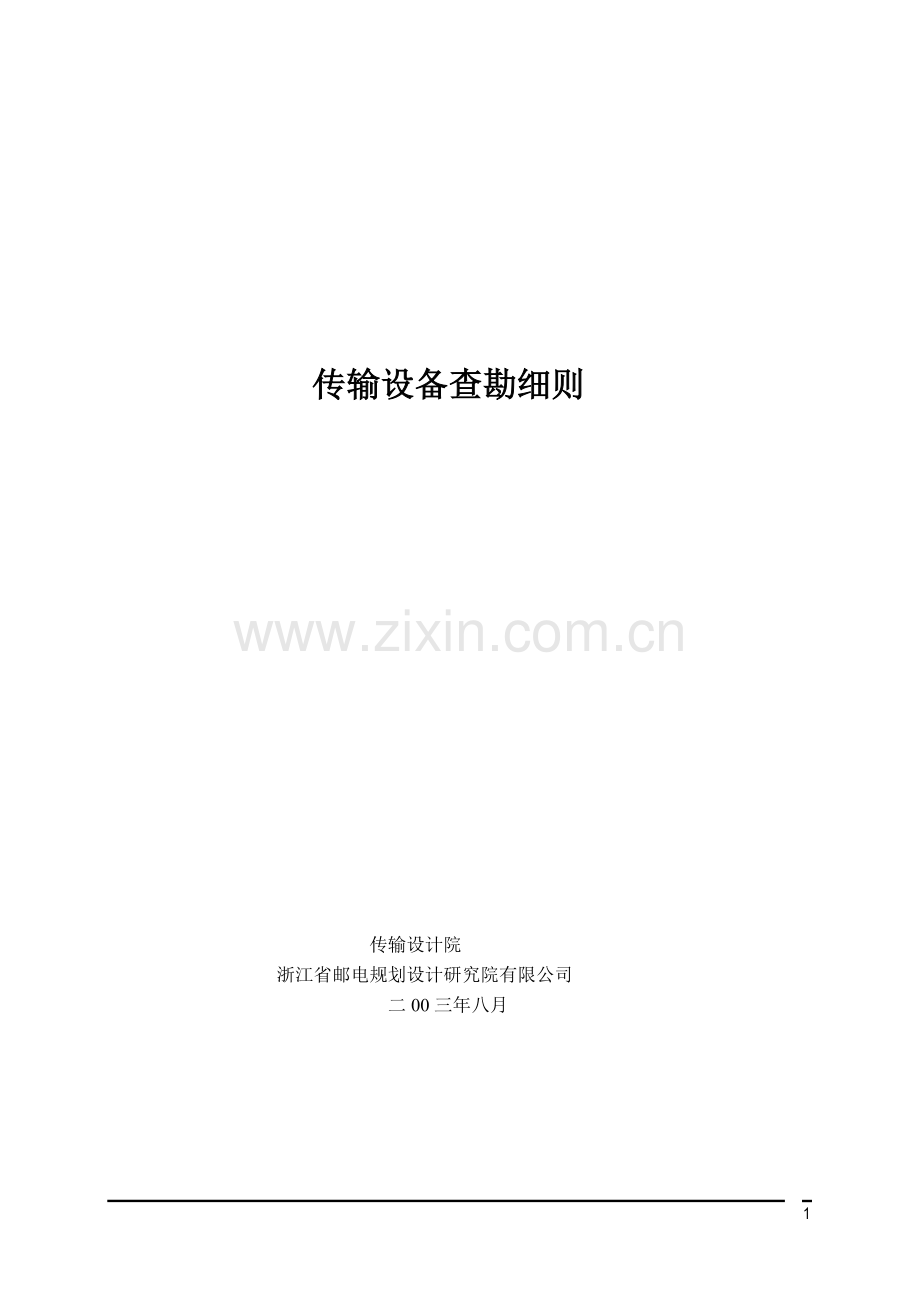

传输设备查勘细则

传输设计院
浙江省邮电规划设计研究院有限公司
二00三年八月
23

目录
一 总体原则 1
二 传输专业（设备）与其他专业的接口 1
三 勘察前期准备工作 3
四 主要勘察步骤及内容 4
五 勘察注意事项 16
六 附件传输设备专业现场查勘记录参考内容 16
七 附件 规划与可研阶段传输专业现状调查表 21
八 传输专业（设备）查勘细则编制依据 22

一 总体原则
传输网是通信的基础网络，是各业务网和支撑网的承载平台，如何准确、高效、经济地完成传输设备的查勘工作，尤需制定一个完整的、详细的、可操作性较强的勘察细则以供从事传输设备勘查人员参考。
本手册首先界定传输专业（设备）与各业务网的接口，明确传输专业（设备）的查勘范围，传输专业的查勘可分为规划、可研、初设、施设和一阶段设计等五部分。
传输专业的查勘总体上要根据国家和信息产业部等有关规定规范，做到“周密勘察，科学规划”的八字方针。即在勘察的过程中要认真仔细，与工程建设单位相关人员科学地进行传输网建设方案规划、设备放置、线缆布放等机房规划。勘察过程中要考虑今后工程施工中的每一个细节问题，为工程设计记录准确详实的数据资料，避免今后不必要的重复勘察和设计更改，使设计能够真正地指导工程施工。
二 传输专业（设备）与其他专业的接口

三 勘察前期准备工作 (2)
1.现有传输网络现状收集（规划/可研）
(a)最近一期G网、C网工程传输设备安装，传输线路工程初设或施工图设计文本；
(b)最近一期城域网传输设备安装、传输线路工程初设或施工图设计文本；
©最近一期省内干线传输设备安装、传输线路工程初设或施工图设计文本；
(d)建设单位传输网滚动发展规划或内部传输网建设指导意见；
(e)省干和本地传输网络现网各网络层面通路组织开放情况表。

2. 勘察资料准备（初设/施设/一阶段）
主要包括本工程的工程情况介绍、设备采购合同、勘察提纲等。
工程情况介绍包括：
(a)本工程及各单项工程总体情况简单描述；
(b)各单项工程组网结构图，以及初步通信系统图、电源系统图；
设备采购合同包括：
(a)设备总合同；
(b)各节点设备配置；
(c)根据合同弄清各站的设备配置、机架数量、通路组织（终端业务数量）、波道配置、功耗等，以指导查勘。
熟悉网络管理系统结构，弄清各局站网管配置。
勘察提纲主要内容包括：
(a) 各个单项工程所包含设备以及设备的物理尺寸、电源功率等相关参数；
(b) 相关国内配套的通用面板图（主要包括ODF、DDF、列头柜、直流电源分支柜架等）；
(c) 配套设备及线缆统计表；
(d) 现有机房平面最新图纸；
(3)3. 勘察工具准备
准备查勘用各种图纸、表格、工具（铅笔、橡皮、卷尺、直尺、室内激光测距仪、查勘记录本、数码相机、电源卡口测量钳等）和有关技术资料。
(4) 4. 勘察路线规划
勘察人员根据勘察地区的节点分布，与工程建设单位协商，合理规划勘察路线，争取做到最短路径，节省勘察时间，提高工作效率。
(5)5. 人员及车辆联系
联系建设单位联络人、其他专业设计人、设备厂家等相关人员，记录所需的电话、地址、传真号、Email地址等联络方法，确定出差日期及建设单位的配合人员。并根据建设的局站表、工作量、工程进度安排，进行人员的分组安排。
省内勘察需做好出差车辆的联系工作，省外勘察需订购好机票或车票。
四 主要勘察步骤及内容
1.规划/可研阶段调研的内容：
1.1一、传输网规划业务需求按满足XX年底考虑。光缆线路的建设原则如采用（租、购、建结合）的方式，以何种方式组网如（如：星形、链形和环形相结合的）方式组网，光缆线路、局站机房的准备情况。
(1).要求建设单位提供已建或待建传输网络城域网的网络结构、线路速率、所能提供的网络容量。
(2).要求建设单位尽可能提供其它运营商传输网络本地网规模及及拓扑结构。
(3).要求建设单位提供光纤光缆、杆路、管道、机房准备情况
(4).要求建设单位各个业务单元提供至2005XX年的业务/带宽需求。
(5).要求建设单位提供各县市各局电源容量需求。
1.2二、话音业务部分
建设单位在话音业务发展方面的指导性意见和原则；
规划期内建设单位话音业务发展总体思路，重点发展业务、发展策略；
规划期内建设单位发展目标（分解到县市级）：包括用户数，市场占有率，网络覆盖面等市场指标；
规划期内内建设单位网络结构发展目标(是否建汇接局和端局两级网络结构)。
建设单位话音网网管建设情况，今后如何建设；
规划期内建设单位话音网的投资计划和分期建设计划。
1.3三、长途业务部分（需要通过网络部门了解的内容）
建设单位长途业务网现状，集团公司建设的现有长途业务网络拓扑图，以及设备型号，设备配置，设备能力，中继电路开通及使用情况等；
提供建设单位长途来、去话话务量(含PSTN和IP)现状的统计信息；
建设单位除了集团公司已经建设的长途交换机外，其余未建设的地市如何开展业务，是否投资长途交换机建设；
长途业务发展策略，如何开展传统长话业务和IP电话业务，两者的各自侧重点，并提供建设单位的调研信息；
1.4四、智能网业务部分
当前智能网网络现状，近期将开展业务范围；
规划期内智能网业务将开展各种业务类型及其实现方式；
业务发展策略：说明哪些是重点发展业务，哪些是非重点业务，哪些是战略性目的发展的业务；
规划期内智能网业务市场发展目标，各类业务的市场占有率；
规划期内智能网网络结构发展目标，包括SCP、SSP等的设置情况及容量的考虑。
各地市公司其他运营商已开相关智能网业务的调研信息及市场分析；
1.5五、信令业务部分（需要通过网络部门了解的内容）
建设单位信令网现状，包括网络结构、设备型号、设备配置、使用情况等，规划期内如何是否考虑信令网的建设省内HSTP/LSTP？，若建设节点的如何设置；
1.6六、同步网业务部分
建设单位同步网现状，包括网络结构、设备型号、设备配置、使用情况等；
除了集团公司以及建设同步网的地区，其他未覆盖的地区是否需要同步网的建设？
规划期内省内同步网需要建设的节点，省内同步网的不同等级的BITS之间的同步方式；
1.8八、本地IP网业务部分
集团公司负责建设的骨干层IP网络的现状，包括在山东省内的网络拓扑图，包括互联中继协议和速率，设备型号和端口配置、使用情况等；建设单位除了集团公司负责建设的骨干层IP节点外，其余没有覆盖到的地市的省干节点业务开展策略，是否要投资建设这部分节点；
建设单位的IP城域网建设原则、建设思路。在城域IP网内重点开展的哪些业务。
1.9九、基础数据业务部分
(1).DDN业务
1.1(a)网络现状
各DDN节点名称及所在地市；各节点DDN设备的具体厂家及设备型号；各设备的端口配置数(如E3、E1、2B1Q、DNIC、V.35、V.24等)；各设备间连接方式及速率；上联至上一级网络的出口节点及上联方式和速率。(最好能提供现有网络拓扑图)
1.3(b)同步方式
现有同步源所在节点，各设备的同步方式。
1.4(c)业务现状
现有的不同速率的具体资费情况；现有的不同速率的具体用户数量、用途、业务方向。
(2).帧中继业务
(a)2.1网络现状
各帧中继节点名称及所在地市；各节点设备的具体厂家及设备型号；各设备的端口配置数(如E3、CFR E1、UFR E1、V.35、X.21等)；各设备间连接方式及速率；上联至上一级网络的出口节点及上联方式和速率。(最好能提供现有网络拓扑图)
(b)2.3同步方式
现有同步源所在节点，各设备的同步方式。
(c)2.4业务现状
现有的不同速率的具体资费情况；现有的不同速率的具体用户数量、用途、业务方向。
(3).其他业务
其他是否还有相关数据业务，如有，请提供具体的网络现状、网管现状、同步方式、业务现状，具体需求如前几项。
1.10十、支撑业务部分
支撑网系统包含具体的哪些系统(营帐系统、计费系统、结算系统、客服系统、数据中心、网管系统、OA系统、大客户系统、交缴费系统等等)，在规划期内之内即将建设系统情况；
支撑网系统对传输带宽的需求。
1.11十一、光缆线路、管道资源调查要求
(1).现状资料：
包括已建和在建（已批待建）管道、光缆、局房的情况，管道需说明自建、购买、租用的孔数和型式、每段管道长度；光缆需说明架空、借挂、直埋、芯数、长度等情况。已建局房需说明光缆引入途径如管道、直埋、电缆井、架空等（图纸标注说明和表格提供）
(2).规划资料
包括城市建设的总体规划和道路规划，规划用地必须有功能或用途说明。（文字和图纸提供）
(3).近期道路改造计划
要收集到的即将实施的城市道路建设和改造计划表。
(4).大用户资料
规划期内需要接入的和预见有需要接入的大楼、高档住宅小区、企业、政府部门、机关学校、宾馆饭店、商业写字楼等以及将来会有接入的城市规划区块中明确的用户点。大用户也包括城市近郊的接入考虑或直属市区的区域。（图纸和表格提供或图纸标注说明）
(5).各地城镇旅游图
为需要规划的城市或乡镇的城区街道平面图，整个地区行政区域图（尽可能提供带比例尺的图纸）。
(6).建设单位的其他意见
主要是各地分公司对当地管道及光缆建设中的想法及建网思路，以及明确的建设方式方法、明确的不能开挖的街道、明确的当地市政对通信管道的建设要求等等。
十二、城域网与本地网的关系，城域网是否应包括在本地网范畴之内或之外。
1.12十三提供建设单位各地区的各种电信业务量统计数据(电话用户数，电话网业务流量流向表；各种数据业务用户数，数据业务的流量流向表；PAS用户数)
1.13十四、传输规划中要求包括的配套范围，是否包括机房、配套电源、空调等。
1.14十五、光缆线路、传输设备、配套设备的单位造价，各业务网络的单位用户收入ARPU值。
十六、对于3G网络的建设思路。
1.15十七、建设单位统计年鉴和各地市统计年鉴，各种地图。
2.初设/施设/一阶段勘查的内容
2.1机房的选址
(1)长途光通信数字设备站的类型及设置原则
一、(a)类型
1.长途光通信传输系统工程根据通信网路规划的业务需要和传输技术要求，可分别设置终端站、转接站、分路站、有人中继站和无人中继站。
2.各种类型传输站的战备防保要求一般应在设计任务书中明确。
二、(b)终端站
当设计任务书没有明确时，工程设计可参考如下方案办理，并通过技术、经济分析比较后取定。
①1.省会级以上城市光通信传输站的设置：
方案一：与综合枢纽楼（长话通信楼）合设，必要时主要电路可转入地下通信机房。
方案二：进入市内综合枢纽楼（或长话通信楼），在相距较近，关系密切的地、专区以下城市辅设卫星站（与该市的通信枢纽楼相结合）。
方案三：另外设站。
②2.具有特殊要求的重要地、专区以下城市数字传输站的设置：
方案一：与综合枢纽楼（长话通信楼）合设，必要时主要电路可转入地下通信机房。
方案二：另外设站。
③3.一般地、专区级及以下城镇数字传输站的设置
此种城镇数字传输站的建站性质和站址选定，应通过技术经济分析比较及全程全网的通信要求确定。
注：
综合枢纽楼：指省会级综合性通信楼。
长话通信楼：指包括载波传输、长途交换专业的通信楼。
2.3.2(2) 长途光通信传输系统工程终端站站址的选择要求
一、(a)站址选择总要求
①1.便于组成通信网，利于电路开通使用；
②2.保证传输技术要求；
③3.保证生产安全；
④4.经济合理，节约投资；
⑤5.方便维护管理。
二、(b)站址选择时应具体考虑如下因素
①1.应认真贯彻“少占农田，不占良田”的方针政策。
②2.做到经济合理。
（1）站址不应偏离干线光缆线路路由走向过远。
（2）站址位置应便于外市电的引入，地线组的敷设，水源的提供和运输道路的铺设。
（3）选定站址处不拆或少拆民房。
（4）不占用高产田、菜地和果园。
（5）选定站址处建筑土石方工程量要少。
③3.应满足数字传输系统的传输技术要求，提供维护使用的方便。
（1）应保证数字传输系统的传输质量指标。
（2）应避开各种电气干扰源。
（3）应便于连通其它通信局站，组成通信网。
（4）应提供维护管理和生产条件的方便。
④4.选择站址应利于安全生产。
（1） 选定的站址应地质稳固，适合建筑条件及投产后的安全生产。
①不应在采矿区或废矿区，采石爆破区，积雪危险区，风口，地震区，雷击区等自然条件不利的地区设站。
②不应在洪水淹没的低洼沼泽地，水库下游堤坝附近设站。
③不应在经常有较大震动及噪声干扰的地方设站。
④应避开在生产过程中散发较多粉尘和产生腐蚀性气体的工业企业，与繁忙的运输公路隔距应保持50米以上。
⑤站址周围不应有易燃、易爆仓库和生产过程中容易产生火灾、爆炸危险的工业企业。
⑥不应在传染病区设站，应考虑站址周围其它方面的安全。
（2） 所选的站址和下列重要目标的最小距离暂定为：
距离重要军事设施、机场，大型桥梁，大型水利设施，大型工厂、仓库和渡口，铁路编组站等为5公里。
距离干线铁路车站为2公里。
距离支线铁路车站为1公里。
2.3.3 (3)中继站的站址选定
1.(a)有人中继站的设置，应根据网络规划，分转电路的业务需要，并结合传输系统的技术要求确定。
2.(b)有人中继站站址宜设在县及县以下城镇的附近，并应选择在通信业务上有需要的城市。
3(c).有人中继站的站址应尽量靠近长途光缆线路路由的走向，并便于进出光缆。
4.(d)有人中继站与该城市的其他通信局（站）是否合设在一起，或中继连通，应按设计任务书的要求考虑。
5.(e)有人中继站应选择在地质稳定坚实，有水源和电源，具有一定交通运输条件，生活比较方便的地方。
有人中继站站址应避开外界电磁影响严重的地方、地震区、洪水威胁区、低洼沼泽区和经常落雷等自然条件不利和对维护人员健康有危害的地区。
二、(4)无人站站址的选定
1.(a)无人站的设置，应根据传输要求确定。
2.(b)地下中继站的设置地点，应在光缆线路路由走向上，并允许在其两侧稍有偏离。
3.(c)地下中继站的具体地点选择应考虑以下因素：
①（1）土质稳定，地势较高或地下水位较低，适于建筑的地点。
②（2）交通方便，有利于维护和施工。
③（3）避开有塌方危险、地面下沉、流砂、低洼和水淹的地点。
④（4）便于地线安装，并避开电厂、变电站、高压杆塔及其他防雷接地装置。
4(d).在中继段长度允许的情况下，无人中继站应尽量设在城镇邮电所内。
三、(5)巡房设置地点
1.(a)巡房设置地点应根据光缆通信系统的配置和维护方式确定。
2.(b)巡房宜设在无人中继站（有人中继站）所在地。特别是以太阳能或其他本地电源为电源的无人站，应与无人站建筑在一起。
3.(c)巡房设置的地点，应照顾生活方便。单独设置的巡房离无人站址不宜过远，一般要求巡房至无人站的业务通信联络线路的长度不超过500米。
2.2传输机房要求
1.2.2.1强制要求
1.1.1(1)机房的面积应满足远期发展的需要；
1.1.2(2)机房的高度应满足施工和日常维护的需要；
1.1.3(3)机房使用专用供电线路，能满足用电容量。
1.1.4(4)适于日常维护和夜间抢修。
1.1.5(5)机房必须安装可靠的消防器材。
2.2.1.2 性能指标
(1)高度
生产房间的层高，应由工艺生产要求的净高、结构层、建筑层和风管等高度构成。工艺生产要求的净高，应由电信设备的高度、电缆槽道(活动地板)和波导管的高度、施工维护所需的高度等因素确定。传输机房的净高值应符合3.2～3.5m高度要求。
(2)承重
电信建筑楼面等效均布活负荷的标准值应根据工艺提供的电信设备的重量、底面尺寸、安装排列方式以及建筑结构梁板位置等条件，按内力等值的原则计算确定。同一楼层内，应选取该楼层中占用面积最大的主要机房的楼面均布活荷载值，作为该层楼面活荷载的标准值。
机房楼面均布活荷载要求
机房名称
均布活荷载标准值（kN/m2）
数字传输机房（单面排列）
6.0
数字传输机房（背靠背双面排列）
8.0
(3)温度和湿度
局站数字传输机房的温湿度条件应符合下表的要求。
机房温湿度条件要求
机房名称
温度（℃）
相对湿度（％）

长期工作条件
短期工作条件
长期工作条件
短期工作条件
无人再生站
0～40
－5～45
10～90（≤25℃）
5～95（≤25℃）
其他站
5～40
0～45
10～90（≤25℃）
5～95（≤25℃）
注：工作条件的温湿度应是在地板上1.5米和在设备前方0.4米处测量的数值；短期工作定为连续不超过48小时或每年积累不超过15天。
(4)气压
机房气压要求：70～106Kpa
(5) 电磁干扰要求
机房内无线电干扰场强，在频率范围为0.15~500MHZ时，应不大于126DB，磁场干扰场强应不大于800A/M；雷达干扰场强峰值应不大于160DB。
2.2.3机房环境标准
(1)机房门窗应做密封处理。
(2)穿线洞孔应做密封处理。
(3)机房防尘要求：
局站数字传输机房内应洁净、防尘、防静电，并严防有害气体进入机房，机房防尘要求如下：
机房防尘要求
尘埃颗粒直径(μm )
0.5
1
3
5
尘埃颗粒最大浓度 (粒子数m2)
1.4x10E7
7x10E5
2.4x10E5
1.3x10E5
机房应少设窗，甚至可以不设窗，有窗时要采用双层密封窗，门缝要严密，进入机房人员衣着要注意整洁，机房门口应设鞋柜，机房值班人员和参观人员进出机房都需换鞋。机房的墙面、屋顶等应采用不掉尘，不起灰的浅色涂料。
(4)机房环境干净整洁，地面无杂物。
(5)机房无漏雨、无渗水。
(6)机房所有的门和窗必须完好，门窗闭锁应安全可靠。
(7)机房已安装防盗系统（门），并且工作状态正常。
(8)机房墙壁及地面已充分干燥。
2.2.4 机房照明要求
机房照度应按下表要求。表中所列照度为不设局部照明的一般照明方式的照度标准，有局部照明的房间，其一般照明的照度可按30～50 勒克斯设计。
通信机房均应设置事故照明，其照度在距地面0.8 米处不得低于5 勒克斯。
机房照明要求
机房名称
最低照度标准
荧光灯（勒克斯）
规定照度的被照面
传输机房
100～150
水平面
注：照度计算点的高度：水平面照度指距地面0.8米处。
2.2.5 机房电源系统标准
(1)直流供电系统
(a)传输设备应采用－48V的直流供电，其输入电压允许变动范围为－57V～－40V。
(b)数字传输机房可采用主干母线供电方式或电源分支柜方式。
(c)传输设备的直流供电系统，应结合机房原有的供电方式，采用树干式或按列辐射方式馈电，在列内通过列头柜分熔丝按架辐射至各机架。
(d)列柜的容量以及负荷应按整列进行配置。
(2)交流220V电源供仪表以及网络管理设备使用。
(a)地线
①数字传输机房的工作接地、保护接地和防雷接地宜采用分开引接方式。
②工作地线应采用汇流条树干式“T”接至列头柜或有电源分支柜引接至列头柜，列内通过列头柜分熔丝辐射至各机架。
③保护地线宜采用电力电缆从电力室地线排或适当接地点直接引接至列头柜，或由电源分支柜保护地线排引接至列头柜，列内采用树干式“T”接至各机架。
④终端光缆的金属构件应接防雷地线。防雷地线应单独从电力室地线排引入，并可靠地与ODF架绝缘。
⑤数字分配架应具有良好的保护接地，DDF架上的接地端子可直接与相邻列头柜的保护地端子相接。
2.2.6 其它要求
(1)机房应装感烟报警系统。
(2)传输设备的供电应有两路电源保护，一路应接直流配电屏，一路接蓄电池，且直流配电屏应有油机保护。
(3)空调风道、中继电缆、电力电缆、用户电缆等管线应注意不能相互交叉，避免电磁干扰。
(4)各房间之间的孔洞，应尽量封闭，各种管线有条件的应尽量采用暗敷设。
(5)空调排水要畅通，空调器采用上送风、下回风，在布放传输机架设备时，应防止阻碍空调的回风通道和不影响其他探测设备。
(6)接地是传输设备安全、稳定工作的重要保证。传输机房的地线系统分别为工作地线和保护地线。
(7)电信设备运转中使用的接地系统称为工作接地，为把事故电压限制在非危险的范围内而使用的接地系统称为保护接地。
(8)根据原邮电部技术规定要求，综合楼所在通信局的联合接地的接地电阻值要求小于1V。
(9)静电保护接地要求
(a)静电保护接地电阻应不大于10V。
(b)通信设备的静电地、终端操作台地线应分别接到总地线母体汇流排上。
(c)在铺设活动地板的机房内，应对活动地板进行专门的检查，地板板块铺设严密坚固，符合安装要求，每平方米水平误差应不大于2mm，地板支柱接地良好，活动地板的系统电阻值应符合1.0*10E5～1.0*10E10欧姆的指标要求。
2.32局站查勘主要内容
2.3.1.局站情况
各局站所处城市级别、维护管理归属和主要马路门牌。
2.3.2.机房平面
(1)确认和记录装机机房的位置、层高、朝向、孔洞位置及尺寸、上下加固方式；对于新建局站，需与建设单位统一协商机房布局。
(2)确定设备平面布置位置，包括：传输设备、中继设备、网管设备、DDF、ODF设备架的位置，并在现场与建设单位及维护部门确定方案。要求在设备平面布置图上表明各种设备的具体位置。并确定本次工程的装机列数序号(设备和DDF、ODF)。
(3)确定本工程各种缆线（各种光纤、电源、各种信号线、时钟线、网管线、延伸公务线、各种保护地线）的布线路由及长度（复杂机房的需画出布线路由图）。
核实机房是否满足荷重要求（光放站为450kg/m2、其它为600kg/m2），此点对于老通信大楼一般可视为满足要求。
2.3.3.槽道/铁架
确定各类槽道或铁架的类型、安装加固方式及位置(尺寸)，明确各槽道/铁架的用途，确定本工程的各类槽道/铁架数量及是否需要新安装槽道/铁架。需注意是否有专门的电源或尾纤走线槽，若无专门的尾纤走线槽是否需用尾纤套管（软/硬套管）和原机房中已采用的套管类型及局方提出的专门要求；若无专门的电源走线槽是否需用电源线套管（硬PVC套管或其它材料）和原机房中套管类型及局方提出的专门要求。若有底座则需记录底座高度。
2.3.4.电源
(1)头柜和电源分支柜等配套设备根据各局站需求酌情配置。
(2)调查、统计-48V直流电源可供容量、现有负荷，核算是否满足本工程需要。
(3)查明直流电源(-48伏)、防雷地线、保护地线的引入方式，引接点位置、布线路由及布线长度等。
(4)查明省会级站网管设备的供电形式，是否需要配备专用UPS，或直接从监控室网管设备专用的220伏电源插座引接即可。
(5)ROUTER、HUB等DCN设备是采用的电源类型（直流或交流）；放置位置（是传输机房或网管机房或其他地方）；是否需要单独配置DCN机架。
(6)查明头柜、电源分支柜需配置的情况，落实本工程所用熔丝的规格和熔丝位置。
(7)落实接地方式，若无，调查保护地线的引接位置、布线路由和长度。需注意各设备机架、新增ODF（若需增配的话）、新增DDF（若需增配的话）、新增列头柜（若需增配的话）、新增电源分支柜（若需增配的话）的保护地分别接至何处（因各地区各机房可能会有不同的接法）。
2.3.5.ODF
(1)线路侧ODF架若利旧，需记录厂家、规格型号、机架尺寸、高度、结构框图、本工程所用模块位置；若需新配则需与建设单位协商采用的规格型号等。
(2)对于调度用的ODF推荐大容量的，OTU（收发、中继型）客户端必须终端到调度側ODF架，调度ODF架容量按满配置计算，采用SC/PC或FC/PC光接头。
(3)确定本期所用光缆的ODF架的安装位置、容量、布局方式、使用方式及所引接的光纤端子和具体芯数，本次使用光纤占用的端子。
(4)确定本工程STM-1、STM-4、STM-16光口数量需求，根据事先计算出的光纤调度用ODF的数量（计算时要考虑到WDM系统满配置时的波道数量、2.5Gb/s光口数量、622Mb/s光口数量、155Mb/s光口数量，根据ODF结构，各种速率光口应分别单独占用机架或单元），确定本期工程配置的光纤调度用ODF的位置，查明光缆终端ODF和光纤调度用ODF→相关传输设备、光纤调度用ODF→相关其他ODF的距离。
(5)若原有专门的调度用ODF，需记录收/发方式和排列方法、用户侧和设备侧分别是接在里侧还是外侧；若为扩容模块，需询问并记录扩容模块容量及安装位置；若为新增ODF，需询问并记录将购买的ODF尺寸和估计价格。
(6)了解已购数据设备的光接口类型。
2.3.6.DDF
(1)了解155M/2M阻抗、机架高度及尺寸。
(2)确定本工程DDF的安装位置、使用方法，并确定传输设备---本工程DDF的距离。
(3)向建设单位说明本工程确定的DDF规格型号，征循建设单位意见，要区分2M DDF/155M DDF分别是仿AT&T /仿富士通/仿西门子/或其它类型DDF中的哪种；对于ODF、头柜（若需增配的话）、电源分支柜（若需增配的话）等征求建设单位意见，并询问设备尺寸和价格。
2.3.7.时钟
确定本工程需要用到的外时钟源为2Mb/s或2MHz，调查本工程需要引接外时钟的局站的同步用DDF的位置、时钟规格（2Mb/s、2MHz）、阻抗、空余端子数量、连接缆线的规格及引接位置，布线路由。
2.3.8.网管
(1)现场确定网管室的位置并在平面图上标明。确定网管设备至本工程传输设备间的布线路由、长度。
(2)网管设备及配套DCN设备采用的供电方式(AC/DC)，确定网管配套设备（Router、HUB）放于传输机房还是网管室。查清DCN设备的安装方式（是否需新配/利旧DCN设备架）。
2.3.9．其他相关专业
(1)调查交换局和数据局的局址。如与传输机房在同一局址，则需了解与本工程传输机房的相对距离、确定中继传输的线缆长度等；如不在同一局址，则按局间中继考虑。
(2)调查数据业务接口类型。
2.3.10.其他
查勘人员可利用携带的电源卡口测量钳，对该机房中已有相关同一型号或相类似传输设备所需实际电力进行了解和记录，如查勘工程属扩容工程，扩容设备电源所需可参考测量值。通过对多个地区多种传输设备实际电源需求的测量和记录，可为今后工程设计中的设备电源配置提供参考依据。
3.基站机房勘察
3.1.前期准备工作
根据建设单位提供的所要勘察的基站表，向我公司无线专业设计人员索要相应的基站机房平面布置图，并打印，准备在勘察时核对。
向我公司线路设计人员索取该地区的传输路由图，并找到所要勘察基站在图上的位置，了解进出该站的光缆芯数。
3.2、基站机房现场勘察
3.2.1机房设备平面布置图绘制
如果有我公司无线设计人员提供的基站机房设备平面布置图，则根据机房现场情况逐一核对；如无，则需自己绘制草图。
注意标注该机房所在楼层，机房层高，走线架高等。
注意标注该机房馈线洞、交流配电箱、接地铜排位置。（基站机房一般在墙上有一个固定的接地铜排，机房走线架和天线、传输设备等均要在此接地）
3.2.2机房设备勘察
若基站机房安装设备，勘察要了解现基站的配电情况，基站采用的电源设备安装了几个模块，最大电流，已用多少，能否满足本工程增装设备的耗电要求；若能够满足，本工程用-48v端子的情况；能否提供主备两组。
建设单位基站机房内一般配置了综合柜，交直流电源模块、ODF熔交接框和DDF单元框等均配置在内。如所看基站机房内已有综合柜，则需勘察记录其中单元模块的配置情况，若本工程新增紧凑型传输设备需利用其中的空间安装，则需确定新增紧凑型SDH设备在其中的安装位置。如果所看基站机房内没有配置综合柜，则需与建设单位商量确定其安装位置。
4.资料整理
现场查勘完毕后，尽快将查勘数据逐一整理、校对，以免数据信息遗忘丢失：
(1)对于国内配套和设备间的通信电缆和电力电缆填入表格；
(2)整理草图，使设备位置清晰，信息全面；便于设计人员或委托他人绘制正式的工程图纸；
(3)资料整理完以后尽快与建设单位、设备厂家取得联系，交流设计方案，对本次查勘进行总结，形成意见统一的《查勘纪要》，双方签字。
五 勘察注意事项
(1)人员分工及配合：
对于传输设备专业的勘察，每个节点通常由1~3人进行。
如果是1个人进行，则需安排合理的勘察步骤，做到与工程建设单位的合理配合。
如果是由勘察小组2～3个人进行，则在与工程建设单位的合理配合的基础上，需要每一小组的勘察人员互相配合，通过合理的分工协作，在小组负责人的带领下，充分发挥团队的集体作用，达到最佳的工作效果和最高的工作效率。
(2)与工程建设单位沟通：
在勘察过程中，勘察人员应与工程建设单位进行沟通，及时有效地解决工程勘察中的问题。
工程勘察需与工程建设单位紧密配合，勘察人员到达勘察地区后，需将工程进度、设备清单、该地区工程勘察分工情况、需勘察节点情况与该勘察地区工程负责人员作详细的介绍，同时需对工程建设单位配合工作详细的解释工作。
在该地区工程勘察结束后，根据实际情况，建议将该地区勘察情况、国内配套等向本工程建设单位作简单的总结汇报。在本工程建设单位配合存在严重问题的情况下，应及时向相关工程负责人及设计人员反馈以尽快解决。
(3)与相关专业沟通：
对于涉及到有不同专业之间配合的工程勘察工作，要与其他专业在勘察过程中合理沟通，明确勘察设计界面，另外在今后的设计过程中要密切联系，保持工程的整体性。
(4)安全问题：
在保证勘察工作顺利完成的同时，在整个勘察工作中需充分重视安全问题，建议在时间允许的情况下，尽量避免晚上勘察或赶路的情况。

六 附件传输设备专业现场查勘记录参考内容
xx局站

记录人： 电话：
机房负责人： 电话：

一、现有传输设备及网管统计
厂家
设备制式
机架规格及数量
所在位置（列/架）
网管型号及版本
备注

二、本工程设备电源需求及电源设计
本工程新增设备布放位置及电源需求

布放位置（列/架）
设备型号
满配置最大功耗
熔丝规格
本工程子架/机柜数量
电源架编号
至电源架距离
机柜规格
DWDM

SDH

SDH

电源架使用情况

布放位置（列/架）
利旧/新增
备注
编号
规格
至电力室长度
线径
厂家
熔丝分布
头柜

UPS

注：利旧设备熔丝分布注明已使用端子位置、本次工程端子位置（xx排xx列），并在以下空白处画图示意。新增设备熔丝分布征求局方意见，考虑是否和机房原有电源架一致，并在以下空白处画图示意。

三、尾纤需求及ODF架设计
设备尾纤需求：
设备
利旧光线路側ODF架
新增光调度側/光支路终端側ODF架
方向
厂家
型号规格
布放位置 列/架
端子位置 子框/排
至设备长度
接头型号
方向
厂家
型号规格
布放位置 列/架
新增子框数
xx系统/子框
至设备长度
接头型号
DWDM

设备
新增光调度側ODF架
利旧/新增光支路终端側ODF架
方向
厂家
型号规格
布放位置 列/架
端子位置 子框/排
至设备长度
接头型号
方向
厂家
型号规格
布放位置 列/架
新增子框数
xx系统/子框
至设备长度
接头型号
SDH

注：征求局方意见，确定设备安装位置，并初步给机架/子架编号。
本工程OTU光支路终端側必须终端到光调度ODF架；WDM光调度側ODF架尾纤接头型号为SC/PC，其他ODF架尾纤接头型号勘查时调查。

四、 电缆
2M数量 155M数量：新增DDF架设计

阻抗
布放位置（列/架）
DDF架数量
至设备距离
厂家
型号规格
容量
2M DDF架

155M DDF架

注：本次工程所有电接口配置支路保护板；新增DDF架征求局方意见，考虑是否和机房原有DDF架一致；并在以下空白处画图示意。

五、其它
2M时钟线需求表
外部接入
设备互连
BITS DDF布放位置 （列/架）
数量（条）
DDF架至设备距离
数量（条）
设备间距离

1

2

网线需求表
HUB1至设备
HUB1至服务器、路由器、打印机
HUB2至设备
数量（条）
长度
数量（条）
长度
数量
设备间距离

注：本次工程HUB1一般放置在监控室，HUB2和设备同架放置。
新增走线架： 有 否，规格 数量
新增槽道： 有 否，规格 数量
活动地板： 有 否，规格 活动地板上沿距地板高度
机架加固底座： 有 否，规格 数量 厂家

注意：一～五项内容必须在机房平面图上标明位置。

六、局方要求
　　　　局方确认：
日期：
二、勘查记录清单：
序号
项目
子项目
XX站
XX站
XX站
1
设备
DWDM(OTM设备)

DWDM(OLA设备)

10G

2.5G

2M数

DWDM机架数

SDH机架数

2
电源
需要熔丝类型
主备各?*??A

从列头柜（PDF）至设备的距离

3
O D F
新增ODF机架数

新增ODF单元数

ODF单元框类型

4
D D F
新增DDF机架数

新增DDF单元数

DDF单元框类型

5
尾纤
DWDM尾纤

10G尾纤

2.5尾纤

6
列头柜或PDF
需新增列头柜数（PDF）

列头柜（PDF）规格

是否需要头柜（PDF）改造，改造情况

7
底座
