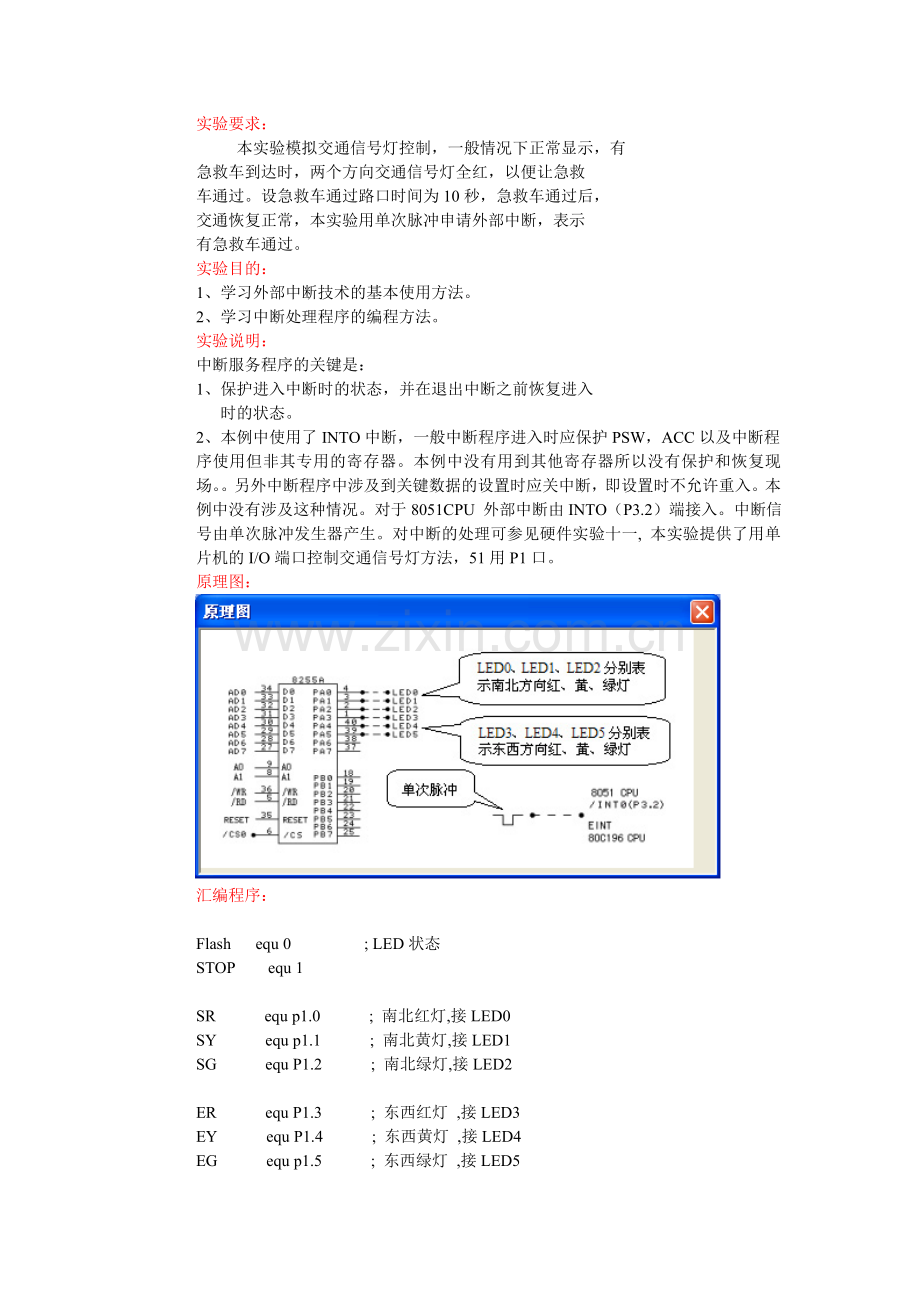

交通灯程序说明及问题.doc

实验要求：
本实验模拟交通信号灯控制，一般情况下正常显示，有
急救车到达时，两个方向交通信号灯全红，以便让急救
车通过。设急救车通过路口时间为10秒，急救车通过后，
交通恢复正常，本实验用单次脉冲申请外部中断，表示
有急救车通过。
实验目的：
1、学习外部中断技术的基本使用方法。
2、学习中断处理程序的编程方法。
实验说明：
中断服务程序的关键是：
1、保护进入中断时的状态，并在退出中断之前恢复进入
时的状态。
2、本例中使用了INTO中断，一般中断程序进入时应保护PSW，ACC以及中断程
序使用但非其专用的寄存器。本例中没有用到其他寄存器所以没有保护和恢复现场。。另外中断程序中涉及到关键数据的设置时应关中断，即设置时不允许重入。本例中没有涉及这种情况。对于8051CPU 外部中断由INTO（P3.2）端接入。中断信号由单次脉冲发生器产生。对中断的处理可参见硬件实验十一, 本实验提供了用单片机的I/O端口控制交通信号灯方法，51用P1口。
原理图：

汇编程序：

Flash equ 0 ; LED状态
STOP equ 1

SR equ p1.0 ; 南北红灯,接LED0
SY equ p1.1 ; 南北黄灯,接LED1
SG equ P1.2 ; 南北绿灯,接LED2

ER equ P1.3 ; 东西红灯 ,接LED3
EY equ P1.4 ; 东西黄灯 ,接LED4
EG equ p1.5 ; 东西绿灯 ,接LED5

ljmp Start

org 3 ;INT0中断服务程序入口地址

setb STOP ; 南北, 东西均红灯
reti

Start:
mov SP, #70
mov TCON, #01h ; INT0边沿触发中断方式
mov IE, #81h ; EA, EX0 中断允许

setb SR ; 南北, 东西均红灯
clr SY
clr SG

setb ER
clr EY
clr EG

clr STOP
Loop:
jb STOP, AllRed
;若搬动了单脉冲发生器，进入中断使STOP等于1，转到全红 setb SR ;否则南北红灯亮, 东西绿灯亮
clr SY
clr SG

clr ER
clr EY
setb EG

mov a, #20 ;南北红灯亮, 东西绿灯亮持续一段时间
call Delay

jb STOP, AllRed
;若搬动了单脉冲发生器，进入中断使STOP等于1，转到全红
setb SR ;否则南北红灯, 东西黄灯闪
clr SY
clr SG

clr ER
clr EY
clr EG

clr Flash
mov r7, #9
Loop1:
mov c, Flash
mov EY, c
mov a, #1
call Delay
cpl Flash
djnz r7, Loop1

jb STOP, AllRed ;若搬动了单脉冲发生器进入中断使STOP等于1，转到全红
clr SR ; 南北绿灯, 东西红灯
clr SY
setb SG

setb ER
clr EY
clr EG

mov a, #20
call Delay

jb STOP, AllRed
clr SR ; 东西红灯, 南北黄灯闪
clr SY
clr SG

setb ER
clr EY
clr EG

clr Flash
mov r7, #9
Loop2:
mov c, Flash
mov SY, c
mov a, #1
call Delay
cpl Flash
djnz r7, Loop2

ljmp Loop

AllRed:
setb SR
clr SY
clr SG

setb ER
clr EY
clr EG

clr STOP
mov a, #10
call Delay
ljmp Loop

Delay: ; 延时子程序
mov r1, #80H
mov r0, #0
DelayLoop:
jb STOP, ExitDelay
djnz r0, DelayLoop
djnz r1, DelayLoop
djnz ACC, Delay
ExitDelay:
ret

end
;问题1：程序中如何实现黄灯闪烁的？
;问题2：什么情况下产生的中断？中断服务程序如何处理的？主程序怎样使用了STOP，STOP=0和STOP=1表明什么？
;问题3：无论是灯闪烁还是灯亮时间的长度是多少？你能算出来延时子程序的时间长度吗？
；问题4：我们的实验并没有按实验台上的红黄绿实际颜色，怎样修改程序和硬件才能使用红黄绿实际颜色？
