计量检测设备培训教材

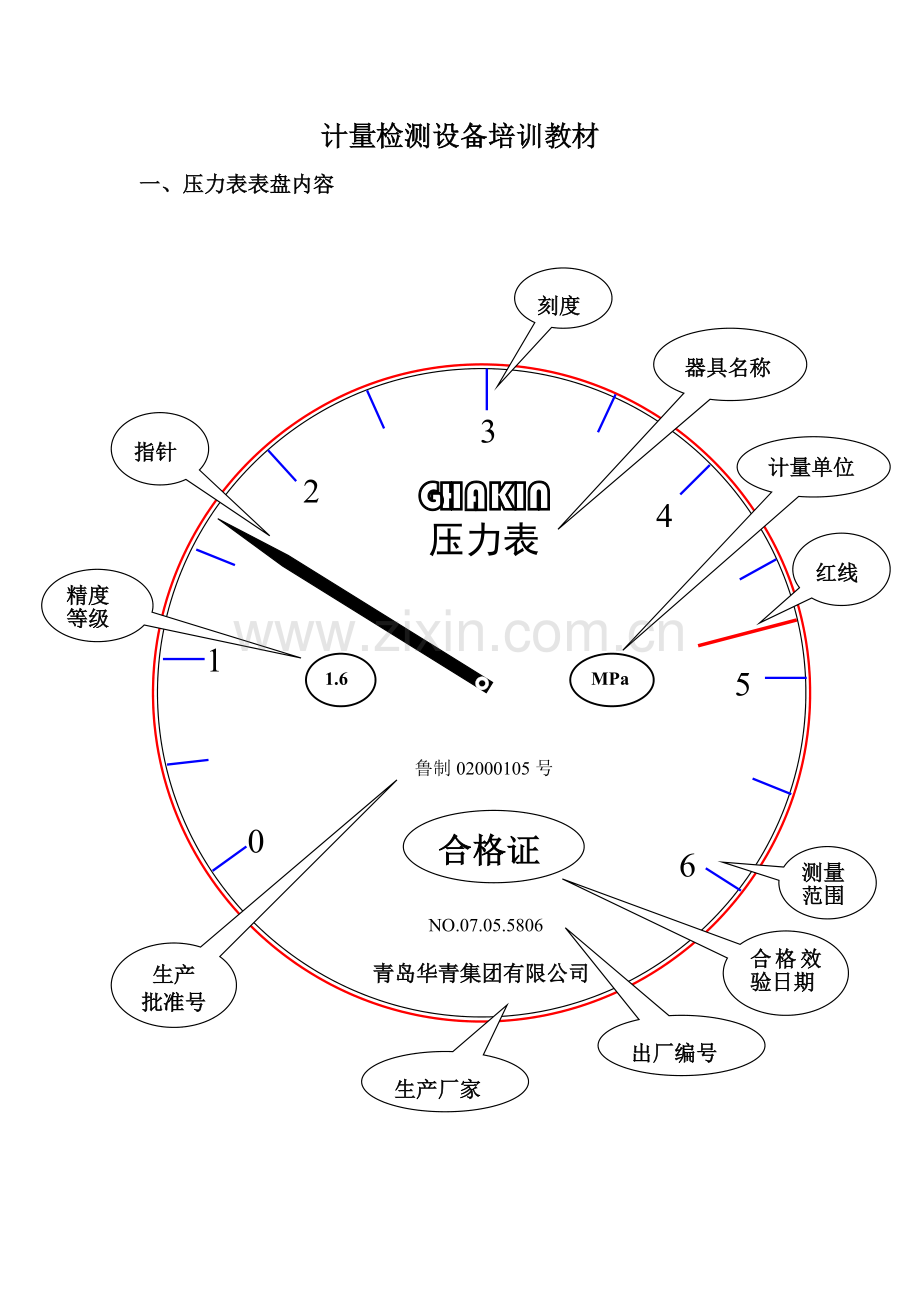

一、压力表表盘内容

0
1
2
3
4
5
6
GHAKIN
压力表
1.6
MPa
鲁制02000105号
NO.07.05.5806
青岛华青集团有限公司
合格证
刻度
指针
器具名称
计量单位
精度
等级
生产
批准号
出厂编号
生产厂家
合格效验日期
测量
范围
红线

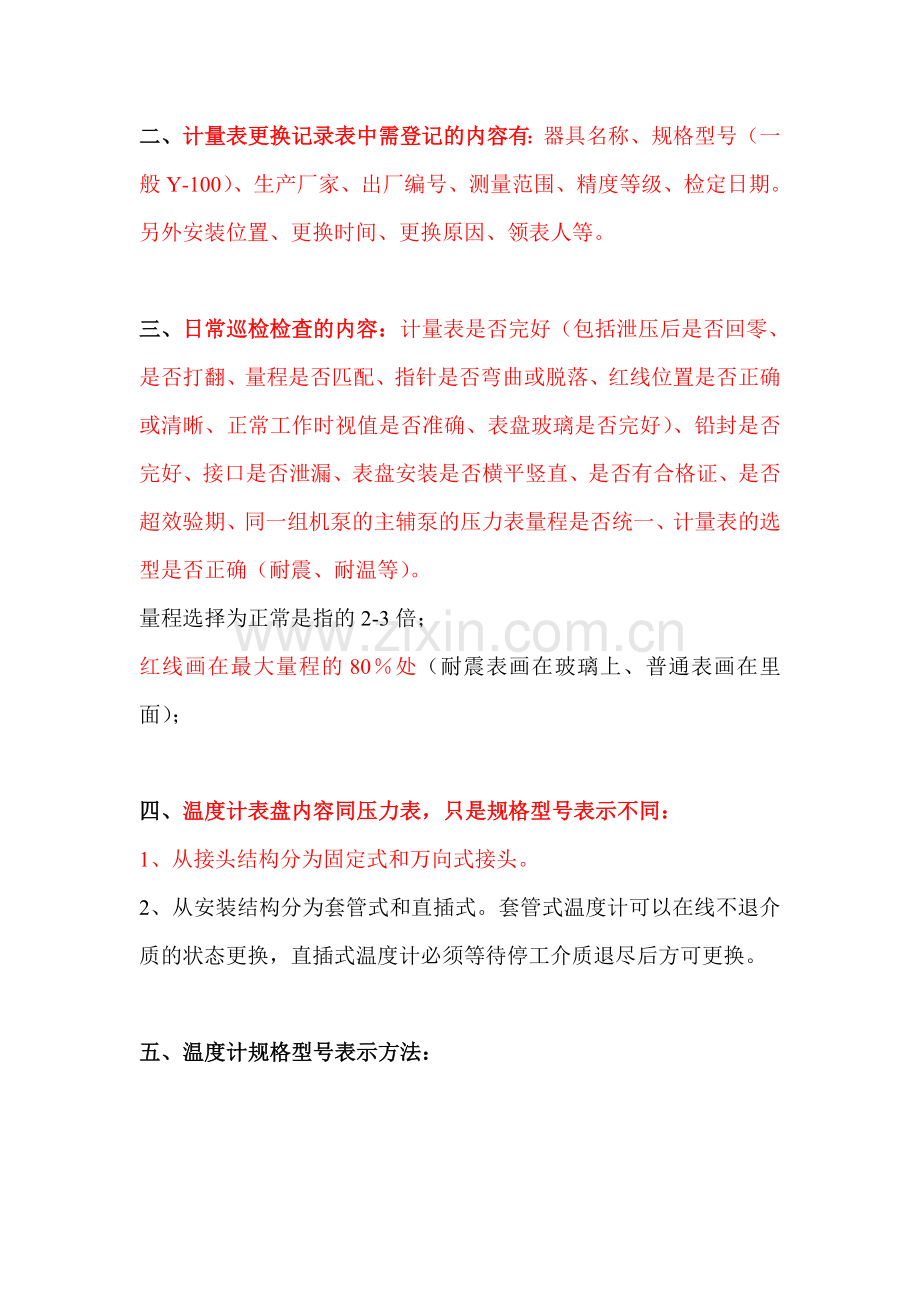

二、计量表更换记录表中需登记的内容有：器具名称、规格型号（一般Y-100）、生产厂家、出厂编号、测量范围、精度等级、检定日期。另外安装位置、更换时间、更换原因、领表人等。

三、日常巡检检查的内容：计量表是否完好（包括泄压后是否回零、是否打翻、量程是否匹配、指针是否弯曲或脱落、红线位置是否正确或清晰、正常工作时视值是否准确、表盘玻璃是否完好）、铅封是否完好、接口是否泄漏、表盘安装是否横平竖直、是否有合格证、是否超效验期、同一组机泵的主辅泵的压力表量程是否统一、计量表的选型是否正确（耐震、耐温等）。
量程选择为正常是指的2-3倍；
红线画在最大量程的80％处（耐震表画在玻璃上、普通表画在里面）；

四、温度计表盘内容同压力表，只是规格型号表示不同：
1、从接头结构分为固定式和万向式接头。
2、从安装结构分为套管式和直插式。套管式温度计可以在线不退介质的状态更换，直插式温度计必须等待停工介质退尽后方可更换。

五、温度计规格型号表示方法：

WSS-481 0-100℃ L＝150mm M20*1.5

六、压力表的表示方法：
仪表直径
功能：F防腐
N耐震
材质：B不锈钢
测压元件：T弹簧管
测压仪表：Y
测量范围
管径和螺纹规格
YTBFN-100H 0-0.6MPa M20*1.5

七、计量表的测绘：
管径和螺纹（温度计还有杆长）
一般分为公制M20*1.5
英制Z1/2

八、工业压力表的选用、安装及使用注意事项
㈠压力（差压）检测仪表的正确选用
　　压力检测仪表的正确选用主要包括确定仪表的型式、量程、范围、准确度和灵敏度、外形尺寸以及是否需要远传和具有其他功能，如指示、记录、调节、报警等。
　　选用的主要依据：
　　1．工艺生产过程对测量的要求，包括量程和准确度。在静态测试（或变化缓慢）的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。
　　常用压力检测仪表的准确度等级有0．4级、1．0级、1．5级和2．5级4个级等，应从生产工艺准确度要求和最经济角度选用。仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。
　　2．被测介质的性质，如状态（气体、液体）、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。如氧气表、乙炔表，带有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。
　　3．现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。如用于振动环境条件的防震压力表。
　　4．适于工作人员的观测。根据检测仪表所处位置和照明情况选用表径（外形尺寸）不等的仪表。

㈡压力（差压）检测仪表的检定和校准
仪表在使用之前，必须检定和校准。长期使用的仪表也应定期检定，其周期应视使用频繁程度和重点程度而定。

㈢压力（差压）检测仪表的正确安装及有关事项
　　进行压力检测，实际上需要一个测量系统来实现。要做到准确测量，除对仪表进行正确选择和检定（校准）外，还必须注意整个系统的正确安装。如果只是仪表本身准确，其示值并不能完全代表被测介质的实际参数，因为测量系统的误差并不等于仪表的误差。

　　系统的正确安装包括取压口的开口位置、连接导管的合理铺设和仪表安装位置的正确等。
　　1．取压口的位置选择（1）避免处于管路弯曲、分叉及流束形成涡流的区域。（2）当管路中有突出物体（如测温元件）时，取压口应取在其前面。（3）当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。（4）对于宽广容器，取压口应处于流体流动平稳和无涡流的区域。总之，在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。
　　2．连接导管的铺设
　　连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。当被测介质为气体时，导管应向取压口方向低倾；当被测介质为液体时，导管则应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。此外，如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积 存冷凝液体或气体而影响测量的准确度。冷凝液体或气体要定期排放。
　　3．测压仪表的安装及使用注意事项
　　（1）仪表应垂直于水平面安装；（2）仪表测定点与仪表安装处在同一水平位置，否考虑附加高度误差的修正；（3）仪表安装处与测定点之间的距离应尽量短，以免指示迟缓；（4）保证密封性，不应有泄漏现象出现，尤其是易燃易爆气体介质和有毒有害介质。
　　仪表在下列情况使用时应加附加装置，但不应产生附加误差，否则应考虑修正。（1）为了保证仪表不受被测介质侵蚀或粘度太大、结晶的影响，应加装隔离装置；（2）为了保证仪表不受被测介质的急剧变化或脉动压力的影响，加装缓冲器。尤其在压力剧增和压力陡降，最容易使压力仪表损坏报废，甚至弹簧管崩裂，发生泄漏现象；（3）为了保证仪表不受振动的影响，压力仪表应加装减振装置及固定装置；（4）为了保证仪表不受被测介质高温的影响，应加装充满液体的弯管装置；（5）专用的特殊仪表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量；（6）对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度。

选用压力表时应注意以下问题：
（1）量程装在锅炉、压力容器上的压力表，其最大量程（表盘上刻度极限值）应与设备的工作压力相适应。压力表的量程一般为设备工作压力的1．5～3倍，最好取2倍。若选用的压力表量程过大，由于同样精度的压力表，量程越大，允许误差的绝对值和肉眼观察的偏差就越大，则会影响压力读数的准确性；反之，若选用的压力表量程过小，设备的工作压力等于或接近压力表的刻度极限，则会使压力表中的弹性元件长期处于最大的变形状态，易产生永久变形，引起压力表的误差增大和使用寿命降低。另外，压力表的量程过小，万一超压运行，指针越过最大量程接近零位，而使操作人员产生错觉，造成更大的事故。因此，压力表的使用压力范围，应不超过刻度极限的60～70％。
（2）测量精度压力表的精度是以允许误差占表盘刻度极限值的百分数来表示的。精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。额定蒸汽压力小于2.45MPa的锅炉和低压容器所用的压力表，其精度不应低于2．5级；额定蒸汽压力大于2.45MPa的锅炉和中、高压容器的压力表，精度不应低于1.5级。
（3）表盘直径为了使操作人员能准确地看清压力值，压力表的表盘直径不应过小。在一般情况下，锅炉和压力容器所用压力表的表盘直径不应小于100mm，如果压力表装得较高或离岗位较远，表盘直径还应增大。
