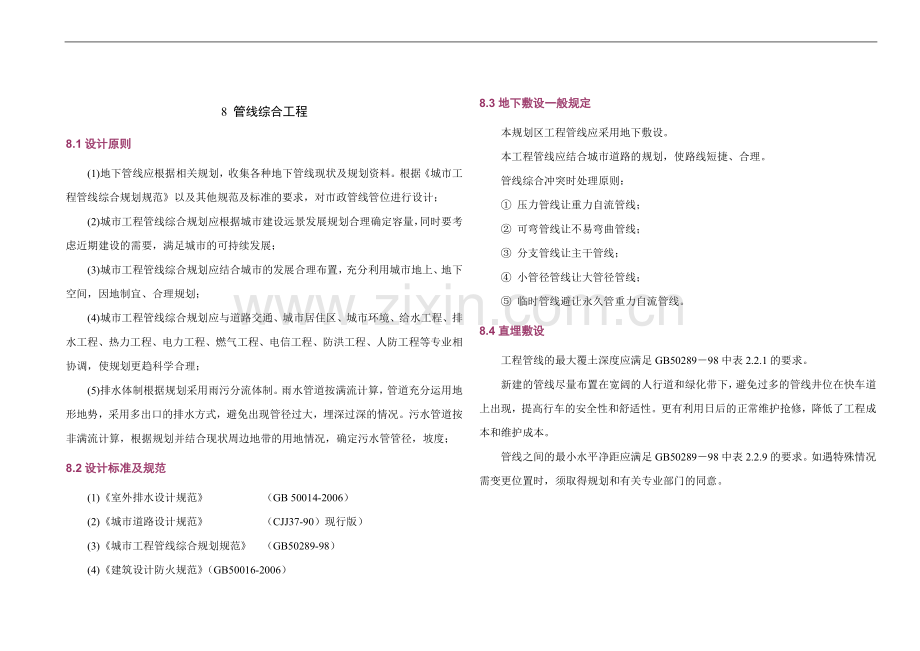

8 管线综合工程
8.1设计原则
(1)地下管线应根据相关规划，收集各种地下管线现状及规划资料。根据《城市工程管线综合规划规范》以及其他规范及标准的要求，对市政管线管位进行设计；
(2)城市工程管线综合规划应根据城市建设远景发展规划合理确定容量，同时要考虑近期建设的需要，满足城市的可持续发展；
(3)城市工程管线综合规划应结合城市的发展合理布置，充分利用城市地上、地下空间，因地制宜、合理规划；
(4)城市工程管线综合规划应与道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业相协调，使规划更趋科学合理；
(5)排水体制根据规划采用雨污分流体制。雨水管道按满流计算，管道充分运用地形地势，采用多出口的排水方式，避免出现管径过大，埋深过深的情况。污水管道按非满流计算，根据规划并结合现状周边地带的用地情况，确定污水管管径，坡度；
8.2设计标准及规范
(1)《室外排水设计规范》 （GB 50014-2006）
(2)《城市道路设计规范》 （CJJ37-90）现行版）
(3)《城市工程管线综合规划规范》 （GB50289-98）
(4)《建筑设计防火规范》（GB50016-2006）
8.3地下敷设一般规定
本规划区工程管线应采用地下敷设。
本工程管线应结合城市道路的规划，使路线短捷、合理。
管线综合冲突时处理原则：
① 压力管线让重力自流管线；
② 可弯管线让不易弯曲管线；
③ 分支管线让主干管线；
④ 小管径管线让大管径管线；
⑤ 临时管线避让永久管重力自流管线。
8.4直埋敷设
工程管线的最大覆土深度应满足GB50289－98中表2.2.1的要求。
新建的管线尽量布置在宽阔的人行道和绿化带下，避免过多的管线井位在快车道上出现，提高行车的安全性和舒适性。更有利用日后的正常维护抢修，降低了工程成本和维护成本。
管线之间的最小水平净距应满足GB50289－98中表2.2.9的要求。如遇特殊情况需变更位置时，须取得规划和有关专业部门的同意。

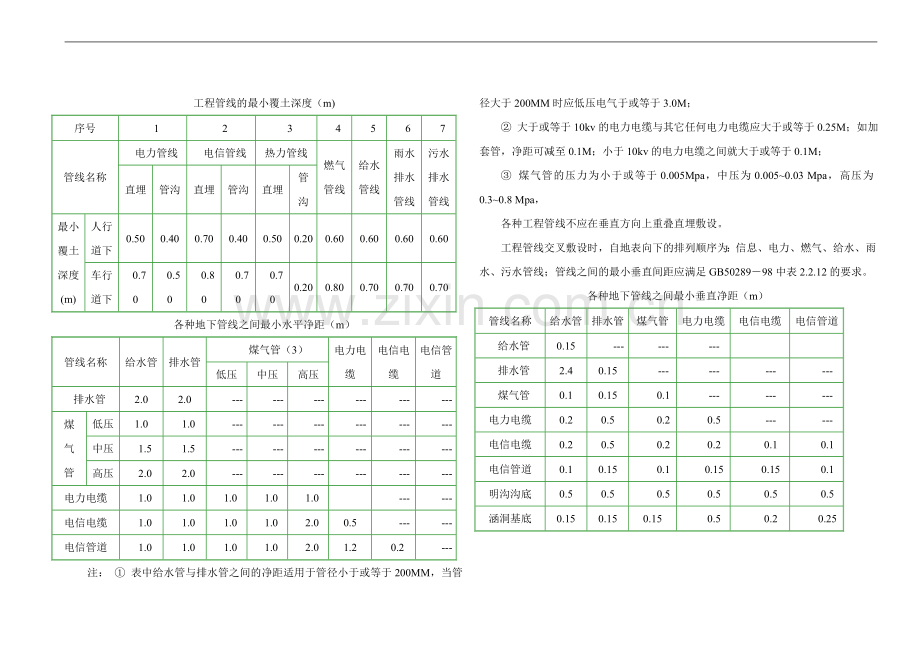

工程管线的最小覆土深度（m)
序号
1
2
3
4
5
6
7
管线名称
电力管线
电信管线
热力管线
燃气管线
给水管线
雨水排水管线
污水排水管线
直埋
管沟
直埋
管沟
直埋
管沟
最小覆土深度(m)
人行道下
0.50
0.40
0.70
0.40
0.50
0.20
0.60
0.60
0.60
0.60
车行道下
0.70
0.50
0.80
0.70
0.70
0.20
0.80
0.70
0.70
0.70
各种地下管线之间最小水平净距（m）
管线名称
给水管
排水管
煤气管（3）
电力电 缆
电信电 缆
电信管 道
低压
中压
高压
排水管
2.0
2.0
---
---
---
---
---
---
煤
气
管
低压
1.0
1.0
---
---
---
---
---
---
中压
1.5
1.5
---
---
---
---
---
---
高压
2.0
2.0
---
---
---
---
---
---
电力电缆
1.0
1.0
1.0
1.0
1.0

---
---
电信电缆
1.0
1.0
1.0
1.0
2.0
0.5
---
---
电信管道
1.0
1.0
1.0
1.0
2.0
1.2
0.2
---
注： ① 表中给水管与排水管之间的净距适用于管径小于或等于200MM，当管径大于200MM时应低压电气于或等于3.0M；
② 大于或等于10kv的电力电缆与其它任何电力电缆应大于或等于0.25M；如加套管，净距可减至0.1M；小于10kv的电力电缆之间就大于或等于0.1M；
③ 煤气管的压力为小于或等于0.005Mpa，中压为0.005~0.03 Mpa，高压为0.3~0.8 Mpa，
各种工程管线不应在垂直方向上重叠直埋敷设。
工程管线交叉敷设时，自地表向下的排列顺序为：信息、电力、燃气、给水、雨水、污水管线；管线之间的最小垂直间距应满足GB50289－98中表2.2.12的要求。
各种地下管线之间最小垂直净距（m）
管线名称
给水管
排水管
煤气管
电力电缆
电信电缆
电信管道
给水管
0.15
---
---
---

排水管
2.4
0.15
---
---
---
---
煤气管
0.1
0.15
0.1
---
---
---
电力电缆
0.2
0.5
0.2
0.5
---
---
电信电缆
0.2
0.5
0.2
0.2
0.1
0.1
电信管道
0.1
0.15
0.1
0.15
0.15
0.1
明沟沟底
0.5
0.5
0.5
0.5
0.5
0.5
涵洞基底
0.15
0.15
0.15
0.5
0.2
0.25

应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。各种管线与建筑物和构筑物之间的最小水平间距，应符合下表规定：
各种管线与建、构物之间的最小水平净距（m）

建筑物
基础
地上杆柱
（中心）
城市道路
侧面边缘
公路边缘
围墙或
篱笆
给水管
3.0
1.0
1.0
1.0
1.5
排水管
3.0
1.5
1.5
1.0
1.5
煤
气
管
低压
2.0
1.0
1.5
1.0
1.5
中压
3.0
1.0
1.5
1.0
1.5
高压
4.0
1.0
2.0
1.0
1.5
电力电缆
0.6
0.5
1.5
1.0
0.5
电信电缆
0.6
0.5
1.5
1.0
0.5
电信管道
1.5
1.0
1.5
1.0
0.5
注：① 表中给水管与城市道路侧面边缘的水平间距1.0m适用于管径小于或等于200mm，当管径大于200mm时应大于或等于1.5m；
② 表中给水管于围墙或篱笆的水平间距1.5m是适用于管径小于或等于200mm，当管径大于200mm时应大于或等于2.5m；
③ 排水管于建筑物基础的水平间距，当埋深浅于建筑物基础时应大于或等于2.5m；
④ 表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道径小于或等于250mm时为2.5m，管径大于或等于300mm为3.0m，对于直埋闭式热力管道为5.0m。
地下管线不宜横穿公共绿地和庭院绿地。与绿树种间的最小水平净距，宜符合下表中的规定。
管线与绿化树种间的最小水平净距表（m）
管线名称
最小水平净距
乔木（至中心）
灌木
给水管、闸门
1.5
不限
排水管、雨水管、探井
1.0
不限
煤气管、探井
1.5
1.5
电力电缆、电信电缆、电信管道
1.5
1.0
热力管
1.5
1.5
地上杆柱（中心）
2.0
不限
消防龙头
2.0
1.2
道路侧石边缘
1.0
0.5

工程管线从道路红线向道路中心线方向平行布置，排列次序如下：
道路左侧为：电力、中水、燃气、雨水、污水；
道路右侧为：电信、给水、雨水、污水；各种管线之间的间距等详见管线综合标准断面图。
