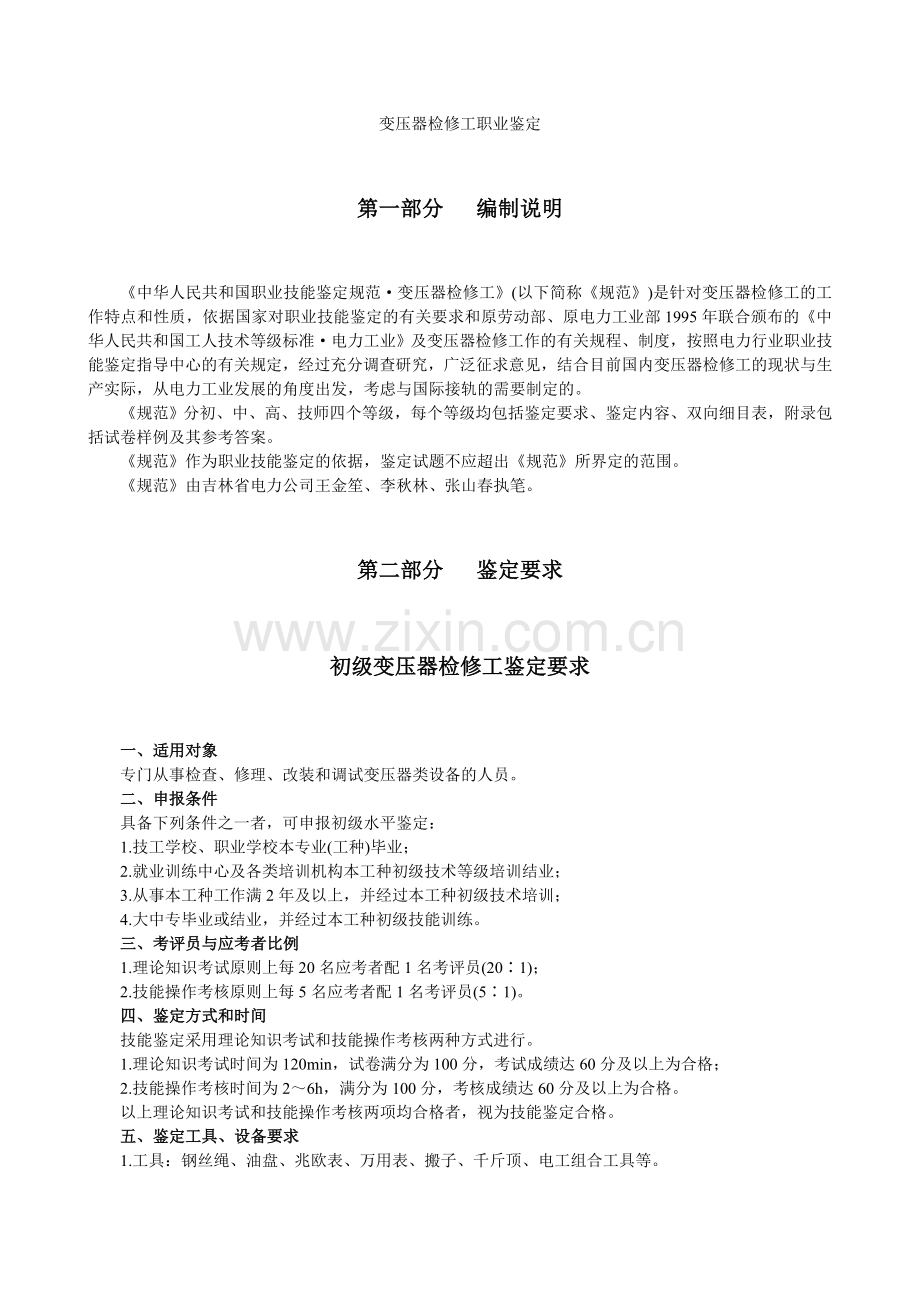

变压器检修工职业鉴定

第一部分 编制说明

《中华人民共和国职业技能鉴定规范·变压器检修工》(以下简称《规范》)是针对变压器检修工的工作特点和性质，依据国家对职业技能鉴定的有关要求和原劳动部、原电力工业部1995年联合颁布的《中华人民共和国工人技术等级标准·电力工业》及变压器检修工作的有关规程、制度，按照电力行业职业技能鉴定指导中心的有关规定，经过充分调查研究，广泛征求意见，结合目前国内变压器检修工的现状与生产实际，从电力工业发展的角度出发，考虑与国际接轨的需要制定的。
《规范》分初、中、高、技师四个等级，每个等级均包括鉴定要求、鉴定内容、双向细目表，附录包括试卷样例及其参考答案。
《规范》作为职业技能鉴定的依据，鉴定试题不应超出《规范》所界定的范围。
《规范》由吉林省电力公司王金笙、李秋林、张山春执笔。

第二部分 鉴定要求

初级变压器检修工鉴定要求

一、适用对象
专门从事检查、修理、改装和调试变压器类设备的人员。
二、申报条件
具备下列条件之一者，可申报初级水平鉴定：
1.技工学校、职业学校本专业(工种)毕业；
2.就业训练中心及各类培训机构本工种初级技术等级培训结业；
3.从事本工种工作满2年及以上，并经过本工种初级技术培训；
4.大中专毕业或结业，并经过本工种初级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试和技能操作考核两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上为合格；
2.技能操作考核时间为2～6h，满分为100分，考核成绩达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.工具：钢丝绳、油盘、兆欧表、万用表、搬子、千斤顶、电工组合工具等。

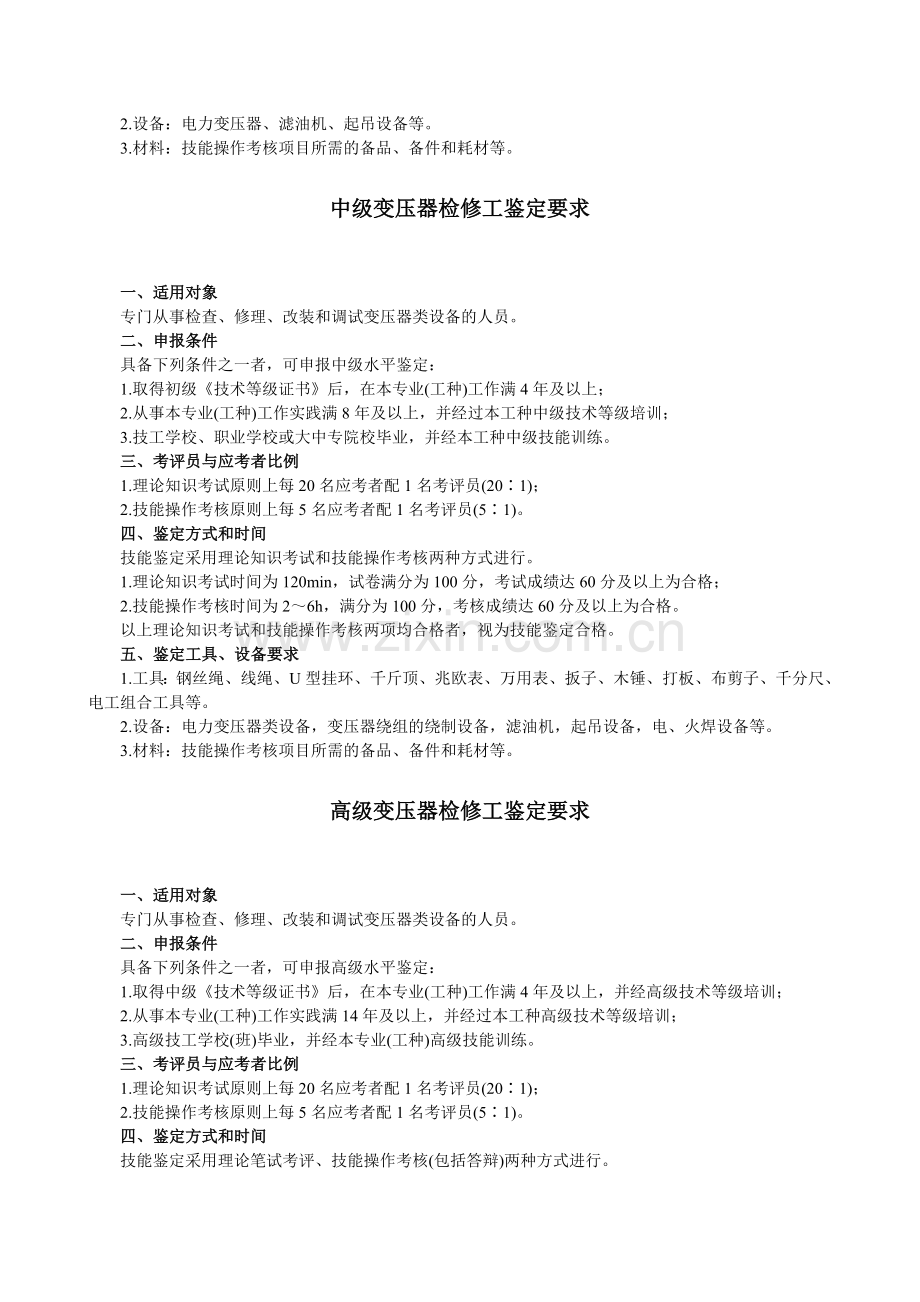

2.设备：电力变压器、滤油机、起吊设备等。
3.材料：技能操作考核项目所需的备品、备件和耗材等。

中级变压器检修工鉴定要求

一、适用对象
专门从事检查、修理、改装和调试变压器类设备的人员。
二、申报条件
具备下列条件之一者，可申报中级水平鉴定：
1.取得初级《技术等级证书》后，在本专业(工种)工作满4年及以上；
2.从事本专业(工种)工作实践满8年及以上，并经过本工种中级技术等级培训；
3.技工学校、职业学校或大中专院校毕业，并经本工种中级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试和技能操作考核两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上为合格；
2.技能操作考核时间为2～6h，满分为100分，考核成绩达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.工具：钢丝绳、线绳、U型挂环、千斤顶、兆欧表、万用表、扳子、木锤、打板、布剪子、千分尺、电工组合工具等。
2.设备：电力变压器类设备，变压器绕组的绕制设备，滤油机，起吊设备，电、火焊设备等。
3.材料：技能操作考核项目所需的备品、备件和耗材等。

高级变压器检修工鉴定要求

一、适用对象
专门从事检查、修理、改装和调试变压器类设备的人员。
二、申报条件
具备下列条件之一者，可申报高级水平鉴定：
1.取得中级《技术等级证书》后，在本专业(工种)工作满4年及以上，并经高级技术等级培训；
2.从事本专业(工种)工作实践满14年及以上，并经过本工种高级技术等级培训；
3.高级技工学校(班)毕业，并经本专业(工种)高级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论笔试考评、技能操作考核(包括答辩)两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上为合格；
2.技能操作考核时间为2～6h，满分为100分，考核成绩达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.工具：钢丝绳、线绳、U型挂环、千斤顶、兆欧表、万用表、扳子、木锤、打板、布剪子、千分尺、电工组合工具、双臂电桥等。
2.设备：大中型电力变压器类设备，变压器绕组的绕制设备，滤油机，起吊设备，电、火焊设备等。
3.材料：技能操作考核项目所需的备品、备件和耗材等。

变压器检修技师鉴定要求

一、适用对象
专门从事检查、修理、改装和调试变压器类设备的人员。
二、申报条件
具备如下条件者，可申报技师资格考评：
取得高级《技术等级证书》后，在本专业(工种)工作满3年及以上，并经技师预备班培训。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)；
3.技术论文答辩原则上每3名应考者配1名考评员(3∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试、技能操作和论文答辩考核三种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试成绩达60分及以上为合格；
2.技能操作考核时间实际操作为2～6h，满分为100分， 考核成绩达60分及以上为合格。
3.论文答辩：根据应考者技术论文由考评员提问，成绩分为及格和不及格。
以上理论知识考试、技能操作考核和论文答辩三项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.工具：钢丝绳、线绳、U型挂环、千斤顶、兆欧表、万用表、扳子、木锤、打板、布剪子、千分尺、电工组合工具、双臂电桥等。
2.设备：大型电力变压器、变压器绕组的绕制设备、滤油机、注油机、起吊设备和电、火焊设备等。
3.材料：技能操作考核项目所需的备品、备件和耗材等。

第三部分 鉴定内容

初级变压器检修工鉴定内容

项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知
识
要
求
基
础
知
识
1. 识绘
图
(1) 一般机械零件图的识读；
2
5
(2) 一般电气图的识读；
2
(3) 简单电气施工图的识读
1
2. 直流
电路
(1) 直流电路基本概念；
1
8
(2) 解释电流、电压、电位、电动势的意义；
1

(3) 熟悉电阻、电功率、电能的概念；
1
(4) 掌握欧姆定律，会进行简单的计算；
2
(5) 熟知电阻串联和并联的特点并会进行总电阻的计算；
2

(6) 解释基尔霍夫第一定律和基尔霍夫第二定律的意义
1
3. 交流
电路
(1) 正弦交流电的基本概念；
1
10
(2) 熟悉瞬时值、最大值、有效值和平均值的概念；
1

(3) 熟悉最大值与有效值之间的换算；
1
(4) 三相交流电的基本概念；
2
(5) 熟悉线电压、相电压、线电流、相电流的概念；
1

(6) 熟悉线电压与相电压之间的换算和线电流与相电流之间的换算
4

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
基
础
知
识
4. 电磁
感应
(1) 了解电磁感应的基本原理；
1
4
(2) 了解磁场、磁路的基本概念；
1
(3) 熟悉用左、右手定则判断电磁量方向的方法
2
5. 电子
电路
(1) 了解常用电子元件的规格、用途；
1

3
(2) 了解二极管、三极管的工作原理
2
专

业

知

识
1. 专业
常识
(1) 了解变压器的作用及分类；
1
8
(2) 了解变压器类设备各性能参数的基本含义；
1

(3) 解释变压器及各类互感器型号的意义；
1

(4) 了解电力生产常识；
1
(5) 了解电工常识；
2
(6) 熟悉电力工业技术管理法规和电业安全工作规程中与本工种有关的条文
2
2. 变压
器基本知识
(1) 熟悉变压器类设备的基本结构，了解铁芯、绕组和各附件的基本结构和作用；
5

22
(2) 了解各种无励磁调压装置的结构、原理和作用；
5

(3) 了解冷却装置的结构、原理和作用；
4

(4) 掌握变压器的简单工作原理；
4
(5) 了解变压器并联运行的条件
4
3. 变压
器检修知识
(1) 熟悉变压器类设备检修的拆装顺序；
5

25
(2) 了解变压器类设备的检修质量标准；
4

(3) 了解变压器类设备的检修工艺规程；
4

(4) 了解干燥设备的干燥原理；
4
(5) 熟悉变压器检修常用的工机具、量具、设备的结构、性能和使用方法及保管知识；
4

(6) 了解变压器检修常用材料的规格和使用方法及保管知识，了解绝缘材料的性能和用途
4
续表
项目
鉴定范围
鉴定内容
重要程度
鉴定比重(%)
知识要求
专业知识
4. 绝缘材料
了解常用绝缘材料的性能和用途,掌握绝缘油的牌号和含义及性能标准,掌握绝缘油的保管知识
5
5
相关知识
1. 相关工种常用知识
(1) 了解钳工的初步知识;
1
4
(2) 了解起重搬运的初步知识;
1
(3) 了解焊接的简单知识;
1
(4) 了解异步电动机的原理、结构特性
1
2. 安全
(1) 了解消防安全知识;
1

(2) 了解紧急救护知识
1
3. 管理
了解质量管理的初步知识
2
2
4. 其他
了解与本工种相关的其他常识,如低压电器使用常识等
2
2
技能要求
基本技能
1. 检修施工图
(1) 会识读中小型变压器图纸,包括高低压绕组图、铁芯叠装图、变压器总装配图;
3

6
(2) 结合专业会看简单机械零件加工图纸,包括螺栓、螺母、各种螺杆、吊拌散热器、夹件、器身定位件、高低压套管导杆、油箱及附属件等
3
2. 钳工操作
在指导下能完成下列工作:按照图纸划线;会錾、锯、钻、攻丝、套丝;会使用常见的各种工具(手提砂轮机、手提绞磨机、手提电钻、砂轮切割机、台钻、剪板机等);能加工简单的机械零件
7
7

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
基

本

技

能
3. 起重
搬运
(1) 熟悉简单的起重搬运要领；
3
6
(2) 在指导下能从事下列工作：常用绳套解系；使用千斤顶、导链、U型挂环、绞磨等常用起重设备和工具；铺设滚杠、道木；使用钢丝绳和滑轮组
3
4. 专用
工机具、
量具、仪
器仪表
了解专用工机具、仪器仪表的使用、维护、保养方法，如板式滤油机、真空泵、千斤顶、导链、绞磨、钢丝绳、滑轮、小型卷线机、剪板机、冲床、钻床、砂轮机、钢板尺、卷尺、游标卡尺、千分尺、万用表、兆欧表等
6
6
专

门

技

能
5. 检修
工程计算
能进行简单的现场检修工程计算
5
5
1. 变压
器类设备
小修及维
护
(1) 熟悉小修周期；
1
13
(2) 了解小修项目及程序；
2
(3) 熟悉小修工艺质量标准；
2
(4) 了解密封状态，掌握简单的渗漏油处理方法和工艺；
2

(5) 会采集变压器化验油样及气体继电器的气体；
2

(6) 会清除、清扫、检查变压器各种附件；
2

(7) 会进行金属部件腐蚀处补漆；
1
(8) 能在指导下进行异步电动机的维修
1

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专

门

技

能
2. 变压器类设备大修
(1) 掌握大修周期；
1
32
(2) 了解大修项目及分解、组装程序；
3
(3) 了解大修质量及工艺标准；
3
(4) 能进行小型变压器类设备的解体检修，如更换绕组，铁芯拆装、整修，配制简单的零部件、绝缘件及密封胶垫等；
8

(5) 参加高电压、大容量变压器类设备吊芯或吊罩和器身检修的辅助工作；
3

(6) 会绕制简单的变压器绕组，能参加复杂绕组绕制的辅助工作；
3

(7) 会使用板式滤油机进行绝缘油处理；
3

(8) 能够参加以下大型变压器附件解体检修的辅助工作：包括冷却系统部件，安全保护系统部件，测温装置，调压装置，电容型套管等；
3

(9) 能进行简单的电气测量，会使用万用表、兆欧表，会用兆欧表测量绕组的绝缘电阻和吸收比
5
3. 恢复性大修
(1) 能胜任以下大型变压器恢复性大修的辅助工作：烧损绕组的绕制；铁芯故障的处理；损坏绝缘件的更新；有载分接开关、电容型套管、冷却器本体、潜油泵、净油器的解体检修等；
10
15

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专门技能
3. 恢复
性大修
(2) 能胜任大型变压器异常运行、缺陷和事故处理的辅助工作
5
15
相

关

技

能
1. 安全
生产
(1) 掌握紧急救护法和触电急救法；熟悉设备带电时的安全距离；了解安全作业的技术措施和组织措施；
1

4
(2) 掌握《电业安全工作规程》中热力机械的有关部分：对工作人员的服装要求；对生产厂房和工作场所的要求；对高空作业的要求；对起重搬运工作的一般要求；各种专业工具的使用；
1

(3) 会使用各种灭火工具及消防器材，会处理电气火灾事故
2
2. 生产
规章
了解有关生产的规章制度，如DL/T573《变压器检修导则》和DL/T572《变压器运行规程》等
2
2
3. 技术
培训
接受有关变压器检修的新技术、新工艺、新材料的培训
2
2
4. 书写
记录
会填写变压器检修记录，能用简明的专业术语询问、汇报和记录本岗位的工作
2
2

中级变压器检修工鉴定内容

项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
基

础

知

识
1. 识绘
图知识
(1) 变压器类设备装配图、内部结构图、器身绝缘装配图的识图和绘图知识；
1

4
(2) 熟悉发电厂、变电所一次电气主接线图；
2

(3) 有载分接开关机构箱的电气原理图和冷却系统控制电源接线图
1
2. 直流
电路
(1) 掌握支路电流法、节点电位法、网孔电流法；
2

7
(2) 掌握电压源、电流源的等效变换法和星角变换法；
2

(3) 熟悉单臂电桥的原理；
2
(4) 熟悉叠加定理
1
3. 交流
电路
(1) 熟悉R、L、C串联电路的分析和计算方法；
3

6
(2) 掌握效率、有功功率、无功功率、视在功率、功率因数的概念，掌握简单交流电路的计算方法
3
4. 电磁
感应
(1) 熟悉磁化的概念和磁化曲线的意义；
1

4
(2) 熟悉自感、互感、磁滞和涡流的概念；
1

(3) 理解磁路定律；
1
(4) 掌握简单磁路的分析方法
1
5. 电子
电路
(1) 了解二极管及可控硅整流电路的工作原理；
2

4
(2) 了解三极管放大电路的工作原理
2

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
专

业

知

识
1. 专业
常识
(1) 熟悉变压器类设备各性能参数的计算方法；
1

8
(2) 熟悉变压器连接组标号的意义，掌握变压器连接组标号的判断方法；
2

(3) 熟悉变压器类设备在电力系统中的运行知识及有关的技术要求；
1

(4) 熟悉电力工业技术管理法规和《电业安全工作规程》中与本工种有关的条文；
2

(5) 掌握电力生产常识；
1
(6) 掌握电工常识
1
2. 变压
器结构和
原理
(1) 熟悉变压器空载、负载时的工作原理；
2

19
(2) 熟悉变压器等值电路各参数的物理意义；
4

(3) 掌握变压器并联运行条件；
4
(4) 熟悉互感器的结构和工作原理；
2
(5) 熟悉各种铁芯和绕组结构；
3
(6) 熟悉10kV及以下变压器有载分接开关的结构和工作原理；
2

(7) 掌握国标规定的连接组标号的对应接线方式
2
3. 变压
器检修知
识
(1) 熟悉变压器类设备绝缘受潮的原因和处理方法；
6

30
(2) 熟悉变压器的冷却装置、气体保护继电器、调压装置的常见故障及处理方法；
8

(3) 熟悉变压器类设备 绕组绝缘等级的分类，了解绝缘老化程度的鉴别方法；

8
(4) 熟悉变压器检修常用材料的性能、规格、用途、质量要求和鉴别方法
8

4. 绝缘
材料
(1) 熟悉绝缘油的牌号和含义及性能标准，掌握绝缘材料性能和用途 ；
2

6
(2) 了解绝缘油的试验项目；
2
(3) 掌握绝缘油的保管知识和处理方法
2

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
相

关

知

识
1. 相关
工种常用知识
(1) 了解钳工的一般知识；
2
6
(2) 了解起重和搬运的基本知识；
1
(3) 掌握本专业有关的焊接知识；
1
(4) 了解高电压技术的基本概念
2
2. 安全
(1) 熟悉消防安全知识；
1
2
(2) 掌握本专业的紧急救护知识
1
3. 管理
了解质量管理的一般知识
2
2
4. 其他
掌握本工种常用电器的使用常识；
1
2
掌握低压控制箱的配线常识
1
技

能

要

求
基

本

技

能
1. 识图
绘图
(1) 能看懂220kV及以下大型变压器类设备的图纸。包括：高、低压绕组图；铁芯装配图，夹件图，油箱图，绝缘装配图，引线装配图，器身装配图，有载调压开关装配图，主控制箱装配图，总装配图；
3

6
(2) 能绘制变压器零件草图，并按图纸要求制作零部件。其中包括：各种金属零件草图(如螺栓、螺杆、螺母、法兰盘、散热器、吊环、储油柜、油箱等)；各种绝缘零部件草图(如端部绝缘、层绝缘、撑条、垫块、围屏、端圈、静电板等)；各种绕组图；各种铁芯图；
2

(3) 能看懂冷却、散热装置的动力接线图和控制图
1
2. 钳工
操作
(1) 掌握錾、锯、锉、钻、攻丝、套丝、刮削等技能；
1

3
(2) 能按图纸划线、下料、加工零部件；
1

(3) 能检修、装配常用的机械设备(如千斤顶、导链、真空泵、滤油机、卷扬机等)
1

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
基

本

技

能
3. 起重
搬运
(1) 熟悉起重搬运工作的安全要求；
1
4
(2) 会使用绳索(如麻绳、棉纱绳、棕绳、钢丝绳等)绑扎、起吊各种设备和部件；
1

(3) 会使用各种起重专用工具和设备，如排子、道木、滚杠、导链、千斤顶、滑轮、手搬葫芦、双钩紧线器、U型挂环、绞磨、卷扬机等；
1

(4) 会按载荷选用起重、搬运工具和设备
1
4. 专用
工机具、
量具、仪
器仪表
(1) 能正确使用游标卡尺、千分尺、磁力千分表、内外卡钳、划规等量具；
1

5
(2) 能正确使用压力式滤油机和真空滤油机进行绝缘油的处理，并能排除使用中的常见故障；
1

(3) 能正确使用空气压缩机清洁变压器各部位，并能排除使用中的常见故障；
1

(4) 能正确使用万用表和兆欧表；
1
(5) 能正确使用绝缘油试验器进行绝缘油耐压试验
1
专
门
技
能
5. 工程
计算
能进行一般的现场工程计算和各种材料重量、体积的计算；掌握本专业常用单位的换算关系
5
5
1. 变压
器类设备小修及维护
(1) 在指导帮助下，能对变压器类设备的绝缘电阻、介质损失率、绝缘油试验数据进行综合分析，正确判断设备的绝缘状况；
1

15
(2) 掌握小修周期及小修项目；
1
(3) 根据小修项目和工艺技术要求，协助确定施工方案。包括：小修进度；检修项目；检修安全技术组织措施；
2

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专

门

技

能
1. 变压
器类设备小修及维护
(4) 掌握小修工艺及质量标准；
1
15
(5) 掌握变压器密封状况，能提出和采用焊、补、堵、粘、换等方法消除渗、漏油现象和进水受潮现象；
2

(6) 会清扫、清擦变压器各种附件；
1
(7) 能根据吸附剂失效更换硅胶；
1
(8) 能根据油面变化、调整套管和储油柜的油面。对于全密封隔膜式储油柜，会看刻度-温度变化曲线，及时调整油面；
1

(9) 会检查互感器金属膨胀器的工作情况，掌握补油方法；
1

(10) 在指导下，根据试验数据，能分析判断设备的健康状况并提出消除缺陷和反事故技术措施；
1

(11) 能正确处理有载分接开关操作机构的常见故障；
1

(12) 能独立完成冷却、散热系统的故障查找和故障排除工作
2
2. 变压
器类设备大修
(1)掌握220kV及以下变压器类设备的大修周期；
1

30
(2)掌握大修项目及检修程序；
3
(3)以检前试验报告、历次大修报告、运行中的缺陷和异常现象为依据，根据检修项目和技术要求，协助制定大修施工方案；
2

(4)掌握大修分解、组装程序；

4
续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专

门

技

能
2. 变压
器类设备大修
(5) 熟悉变压器大修对天气、气温、空气相对湿度和检修场地的要求；
3

30
(6) 能按变压器绝缘结构装配图进行器身装配；
3

(7) 能胜任大型变压器类设备的吊芯或吊罩和器身的检修工作，掌握检修工艺和技术要求；
4

(8) 掌握绕组绝缘等级分类标准及鉴别绝缘老化程度的方法；
2

(9) 能胜任大型变压器附件的解体检修工作；
2

(10) 能正确使用真空净油机对变压器进行真空注油；
2

(11) 能按工艺质量标准对变压器油箱及附件进行油漆处理；
2

(12) 掌握变压器整体密封试漏的方法和技术要求
2
3. 恢复
性大修
(1) 能根据继电保护动作情况、高压试验和绝缘油色谱分析报告，综合判断变压器内部故障类型及发生的原因；
3

15
(2) 对局部损坏的线段能提出改制性办法和措施；
2

(3) 能按图纸要求，对故障和烧损的绕组进行卷制；
2

(4) 能正确剪切、组装硅钢片，对铁芯局部烧损或多点接地能提出处理措施；
2

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专门技能
3. 恢复性大修
(5) 能正确更换有载调压开关烧损的触头；
2

15
(6) 能根据绝缘油试验和色谱分析报告，正确使用板式滤和真空净油机对故障变压器的绝缘油进行过滤和净化处理；
2

(7) 掌握各种器身干燥方法，会填写干燥记录，能绘制绝缘曲线
2
相关技能
1. 安全生产
(1) 掌握紧急救护法和触电急救法；
2
4
(2) 熟练使用各种消防器材，掌握电气火灾的处理方法
2
2. 生产规章
了解DL/T596《电力设备预防性试验规程》中的变压器类章节。熟悉DL/T573《电力变压器检修导则》和其他有关生产的规章制度
3
3
3. 技术培训
能接受有关变压器类设备检修的新技术、新工艺、新材料的培训，并能掌握
4
4
4. 书写记录
能熟练填写变压器类设备的检修记录，填写检修、试验报告
3
3
5. 其他
(1) 能按配线工艺要求完成低压配电箱的配线工作；
2

3
(2) 参与设备的验收工作
1

高级变压器检修工鉴定内容

项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
基

础

知

识
1. 识图
(1) 变压器类设备装配图、内部结构图、器身绝缘装配图的识图和绘图知识；
2

4
(2) 掌握本专业的电气设备控制图的识图知识；
1

(3) 掌握继电保护原理图
1
2. 直流
电路
(1) 掌握戴维南定律；
2
6
(2) 熟悉双臂电桥的原理；
2
(3) 掌握复杂电路的分析和计算方法
2
3. 交流
电路
(1) 掌握R、L、C串联、并联和混联电路的分析和计算方法；
2

6
(2) 掌握三相对称交流电路的分析和计算方法；
3

(3) 了解运算法计算线性电路过渡过程的方法
1
4. 电磁
感应
(1) 熟悉自感、自感系数、互感和互感系数的概念；
1

3
(2) 熟悉磁滞和涡流损耗的概念及减少磁滞和涡流损耗的方法；
1

(3) 掌握应用磁路定律进行较复杂磁路的分析方法
1
5. 电子
电路
(1) 熟悉二极管及可控硅整流电路的工作原理；
1

2
(2) 熟悉三极管放大电路的工作原理
1

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
专

业

知

识
1. 专业
常识
(1) 了解过电压和短路电流对变压器类设备的绝缘危害，对动稳定、热稳定的影响，并了解其防止措施；
2

7
(2) 掌握变压器类设备的内部绝缘结构和各电压等级内、外绝缘距离的要求限值；
3

(3) 掌握电力工业技术管理法规、电业安全工作规程、DL558《电业生产事故调查规程》、DL/T573《电力变压器检修规程》中与本工种有关的条文
2
2. 变压
器结构和原理
(1) 掌握变压器类设备各性能参数的计算方法；
3

20
(2) 熟悉变压器并联运行的条件不满足时的危害；
3

(3) 熟悉变压器继电保护的原理；
2
(4) 熟悉变压器各种绕组结构的优、缺点和适用范围；
2

(5) 熟悉各种有载调压装置的结构和工作原理；
5

(6) 熟悉变压器各种连接组标号的测定
5
3. 变压
器检修知识
(1) 熟悉变压器类设备检修前后的交接事项和试验项目；
5

31
(2) 了解变压器类设备检修前后的试验方法，掌握质量标准；
5

(3) 掌握变压器类设备检修材料的质量鉴定知识；
7

(4) 掌握变压器类设备绝缘受潮的处理方法；
7

(5) 掌握变压器类设备绝缘老化程度的鉴别
7
4. 绝缘
材料
(1) 了解绝缘油物理和化学性能；
2
5
(2) 熟悉绝缘油性能劣化的原因和防止绝缘油性能劣化的对策及处理方法，掌握绝缘材料性能
3

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
知

识

要

求
相

关

知

识
1. 相关
工种常用
知识
(1) 掌握钳工的一般知识；
2
6
(2) 掌握起重和搬运的基本知识；
2
(3) 掌握与本专业有关的焊接知识
2
2. 安全
熟悉变压器类设备的各种反事故措施，熟悉变压器类设备检修作业和事故抢修的安全防护措施
3
3
3. 管理
掌握全面质量管理的知识
4
4
4. 其他
掌握与本工种有关的低压电器的规格、性能及选用条件
3
3
技

能

要

求
基

本

技

能
1. 识绘
图
(1) 熟练掌握变压器类设备各种装配图，并能按图组织施工；
1

4
(2) 能绘制变压器检修专业各种机械零件和专用机具零件的加工草图；
1

(3) 能绘制变压器检修施工草图；
1
(4) 能看懂各种新设备工作原理图和设备组装图
1
2. 钳工
工艺
(1) 掌握钳工常用的工艺方法，能指导本工种初、中级工操作；
2

4
(2) 能按图进行钳工加工、装配和修理变压器检修常用机具、设备
2
3. 起重
搬运
(1) 能正确使用变压器检修工作中起重、搬运设备，并能排除使用中的一般故障；
1

4
(2) 能通过准确计算来选择起重和搬运的工机具、设备和材料；
1

(3) 能及时掌握起重和搬运的新技术、新方法；
1

(4) 能胜任起重和搬运的指挥工作
1
4. 工程
计算
(1) 会有关绕组匝数、导线截面、电流密度、磁通密度的计算；
2

4
(2) 会各种检修材料、重量和体积的计算
2

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
专

门

技

能
1. 变压
器类设备
小修及维
护
(1) 能根据变压器类设备运行档案，分析判断设备的缺陷和异常运行状况；
3

12
(2) 熟悉变压器类设备的小修项目，掌握小修的工艺和方法；
3

(3) 能编制小修作业施工方案；
3
(4) 能指挥小修施工
3
2. 变压
器类设备
大修
(1) 能根据检前试验报告和运行档案，分析判断设备的缺陷和异常运行状况；
5

26
(2) 熟悉变压器类设备的大修项目，掌握大修的工艺和方法；
5

(3) 能编制大修作业施工方案；
5
(4) 能指挥下列大修项目的实施工作：变压器类设备解体，绕组、铁芯、主纵绝缘、有载调压开关触头检修，冷却装置、安全保护装置、高低压套管、主控制箱的解体检修，各种调压装置的检修和调试，利用板式滤油机和真空净油机进行绝缘油处理，对渗漏处处理并进行整体密封试验，检修后的真空注油等；
6

(5) 能配合进行大修后的交接试验和质量验收工作；
3

(6) 能配合编写大修后的大修试验报告
2
3. 恢复
性大修
(1) 能根据主保护动作情况和高压试验报告及色谱分析结果，准确判断内部故障原因，确定恢复性大修的项目，有针对性地提出修复方案；
3

23
(2) 能按图纸要求，进行复杂的修复项目，如绕组更换，绕组改型，绕组卷制，铁芯更换，铁芯叠装等；
8

(3) 能对特种变压器进行一般性检修；
3
(4) 能根据不同条件，有针对性地制定不同的干燥方案；
3

(5) 能根据绘制出的绝缘电阻曲线和凝结水析出状况正确判断干燥程度；
3

(6) 能根据检修工作的需要制作和装配干燥设备
3

续表
项 目
鉴定范围
鉴 定 内 容
重要
程度
鉴定
比重
(%)
技

能

要

求
相

关

技

能
1. 安全
生产
掌握紧急救护法和触电急救法。掌握电气火灾的处理方法
4
4
2. 生产
规章
掌握有关生产的规章制度：如DL/T573《电力变压器检修导则》，DL/T574《有载分接开关运行维修导
