津监理A7
工程定位放线记录 报验申请表
编号：

致：塘沽海洋高新技术开发区工程监理有限公司 （监理单位）

我方已经完成了 中国智造﹒e谷-2项目（创想城东区）打桩1号楼 工程的 定位放线 ，并经自检合格，请审查验收（请项目监理部安排旁站人员）
附件：
津资K-J2-1
津资K-J2-2
津资A-J4-1

施工项目部（盖章）
项目经理（签字） 日期

审定（审查）意见：

报验表格填写不符合要求，现予退回。请重新填表报验。
报验工程施工尚未全部完成，请在施工作业完成，并自验合格后再行填表报验。
工程实物达不到验收质量要求，请按审查附件要求抓紧整改再填表报验。
申报附件不符合要求，请按资料规定的要求抓紧整改再填表报验。
符合设计和规范要求，同意验收。可进入下部工序施工。
同意施工项目部监理旁站，旁站监理人员
其他需要签署的意见：

项目监理部（盖章）
总监理工程师（签字） 日期 年 月 日
签收人

监理单位：

日期： 年 月 日

施工单位：

日期： 年 月 日

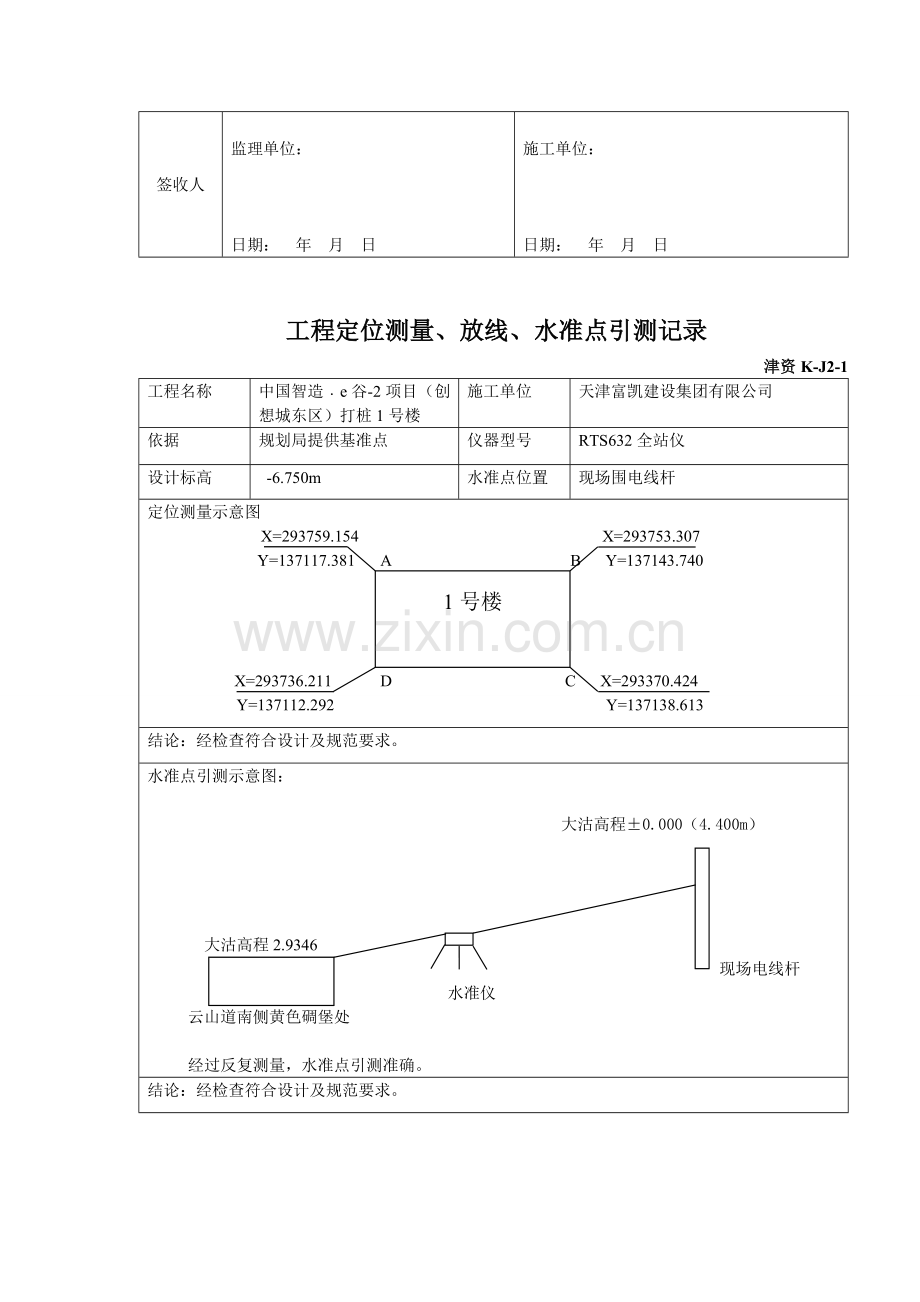

工程定位测量、放线、水准点引测记录
津资K-J2-1
工程名称
中国智造﹒e谷-2项目（创想城东区）打桩1号楼
施工单位
天津富凯建设集团有限公司
依据
规划局提供基准点
仪器型号
RTS632全站仪
设计标高
-6.750m
水准点位置
现场围电线杆
定位测量示意图
X=293759.1541号楼
X=293753.307
Y=137117.381 A B Y=137143.740

X=293736.211 D C X=293370.424
Y=137112.292 Y=137138.613
结论：经检查符合设计及规范要求。
水准点引测示意图：

大沽高程±0.000（4.400m）

大沽高程2.9346

现场电线杆
水准仪
云山道南侧黄色碉堡处

经过反复测量，水准点引测准确。
结论：经检查符合设计及规范要求。
建设单位意见：

项目专业负责人：

年 月 日
施工单位意见：

项目专业负责人：

年 月 日
监理单位意见：

监理工程师：

年 月 日
测量人：

复测人：

年 月 日

工程定位测量、放线、水准点引测经过记录
津资K-J2-2

工程名称
中国智造﹒e谷-2项目（创想城东区）打桩1号楼
施工单位
天津富凯建设集团有限公司
工程地点
天津市滨海新区西中环云山道交口
记录内容：

桩位放线：根据规划局提供的坐标点为A (X=293759.154 Y=137117.381)，B( X=293753.307 Y=137143.740)，C（X=293370.424 Y=137138.613），D（X=293736.211， Y=137112.292），然后用全站仪放出1号楼轴线坐标点，根据桩位图尺寸经反复复核放出每一个桩位
标高测量：根据甲方提供的云山道南侧黄色碉堡处的大沽高程为2.9346，我们用水准仪反复引测到现场电线杆上，±0.000（4.400m）。
项目负责人：

年 月 日
记录人：

年 月 日

技术复核记录
津资A-J4-1
工程名称
中国智造﹒e谷-2项目（创想城东区）打桩1号楼
施工单位
天津富凯建设集团有限公司
部位
桩基础
复核人员
王东祥
放线依据
规划局提供基准点
标高测量依据
设计图纸
轴线示意图

标高测量经过：
根据甲方提供的云山道南侧黄色碉堡处的大沽高程为2.9346，我们用水准仪反复引测到现场电线杆上，±0.000（4.400m）。
检查
结果
符合设计及规范要求
施工单位检查结果

项目专业负责人：
年 月 日
监理单位验收结果

监理工程师
年 月 日
