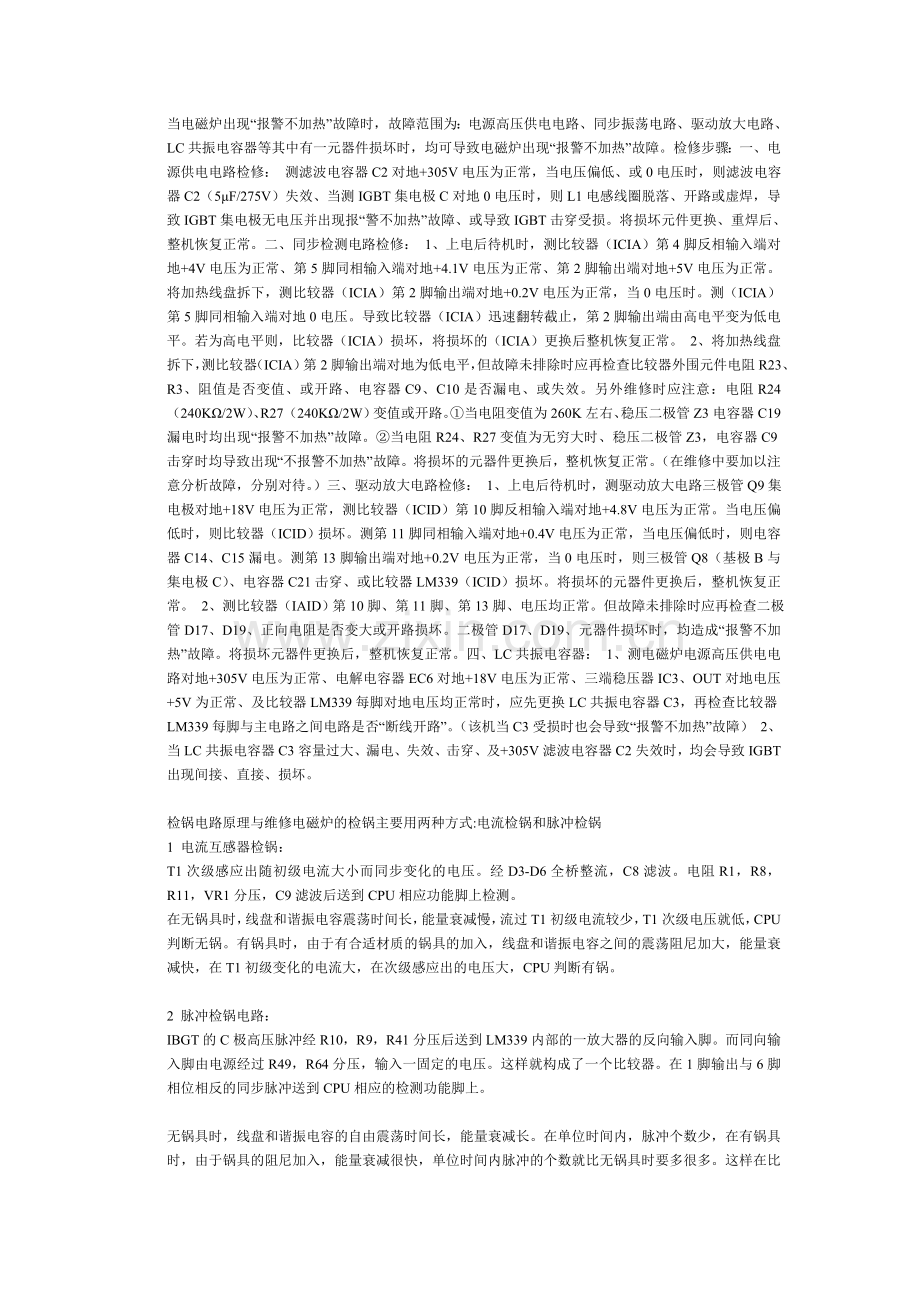

当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损坏时，均可导致电磁炉出现“报警不加热”故障。检修步骤：一、电源供电电路检修： 测滤波电容器C2对地+305V电压为正常，当电压偏低、或0电压时，则滤波电容器C2（5μF/275V）失效、当测IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。将损坏元件更换、重焊后、整机恢复正常。二、同步检测电路检修： 1、上电后待机时，测比较器（ICIA）第4脚反相输入端对地+4V电压为正常、第5脚同相输入端对地+4.1V电压为正常、第2脚输出端对地+5V电压为正常。将加热线盘拆下，测比较器（ICIA）第2脚输出端对地+0.2V电压为正常，当0电压时。测（ICIA）第5脚同相输入端对地0电压。导致比较器（ICIA）迅速翻转截止，第2脚输出端由高电平变为低电平。若为高电平则，比较器（ICIA）损坏，将损坏的（ICIA）更换后整机恢复正常。 2、将加热线盘拆下，测比较器（ICIA）第2脚输出端对地为低电平，但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、或开路、电容器C9、C10是否漏电、或失效。另外维修时应注意：电阻R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。①当电阻变值为260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时均导致出现“不报警不加热”故障。将损坏的元器件更换后，整机恢复正常。（在维修中要加以注意分析故障，分别对待。）三、驱动放大电路检修： 1、上电后待机时，测驱动放大电路三极管Q9集电极对地+18V电压为正常，测比较器（ICID）第10脚反相输入端对地+4.8V电压为正常。当电压偏低时，则比较器（ICID）损坏。测第11脚同相输入端对地+0.4V电压为正常，当电压偏低时，则电容器C14、C15漏电。测第13脚输出端对地+0.2V电压为正常，当0电压时，则三极管Q8（基极B与集电极C）、电容器C21击穿、或比较器LM339（ICID）损坏。将损坏的元器件更换后，整机恢复正常。 2、测比较器（IAID）第10脚、第11脚、第13脚、电压均正常。但故障未排除时应再检查二极管D17、D19、正向电阻是否变大或开路损坏。二极管D17、D19、元器件损坏时，均造成“报警不加热”故障。将损坏元器件更换后，整机恢复正常。四、LC共振电容器： 1、测电磁炉电源高压供电电路对地+305V电压为正常、电解电容器EC6对地+18V电压为正常、三端稳压器IC3、OUT对地电压+5V为正常、及比较器LM339每脚对地电压均正常时，应先更换LC共振电容器C3，再检查比较器LM339每脚与主电路之间电路是否“断线开路”。（该机当C3受损时也会导致“报警不加热”故障） 2、当LC共振电容器C3容量过大、漏电、失效、击穿、及+305V滤波电容器C2失效时，均会导致IGBT出现间接、直接、损坏。

检锅电路原理与维修电磁炉的检锅主要用两种方式:电流检锅和脉冲检锅
1 电流互感器检锅：
T1次级感应出随初级电流大小而同步变化的电压。经D3-D6全桥整流，C8滤波。电阻R1，R8，R11，VR1分压，C9滤波后送到CPU相应功能脚上检测。
在无锅具时，线盘和谐振电容震荡时间长，能量衰减慢，流过T1初级电流较少，T1次级电压就低，CPU判断无锅。有锅具时，由于有合适材质的锅具的加入，线盘和谐振电容之间的震荡阻尼加大，能量衰减快，在T1初级变化的电流大，在次级感应出的电压大，CPU判断有锅。

2 脉冲检锅电路：
IBGT的C极高压脉冲经R10，R9，R41分压后送到LM339内部的一放大器的反向输入脚。而同向输入脚由电源经过R49，R64分压，输入一固定的电压。这样就构成了一个比较器。在1脚输出与6脚相位相反的同步脉冲送到CPU相应的检测功能脚上。

无锅具时，线盘和谐振电容的自由震荡时间长，能量衰减长。在单位时间内，脉冲个数少，在有锅具时，由于锅具的阻尼加入，能量衰减很快，单位时间内脉冲的个数就比无锅具时要多很多。这样在比较器的1脚也就输出了同步的脉冲。CPU根据脉冲数量的多少来判断是否有合适材质的锅具。

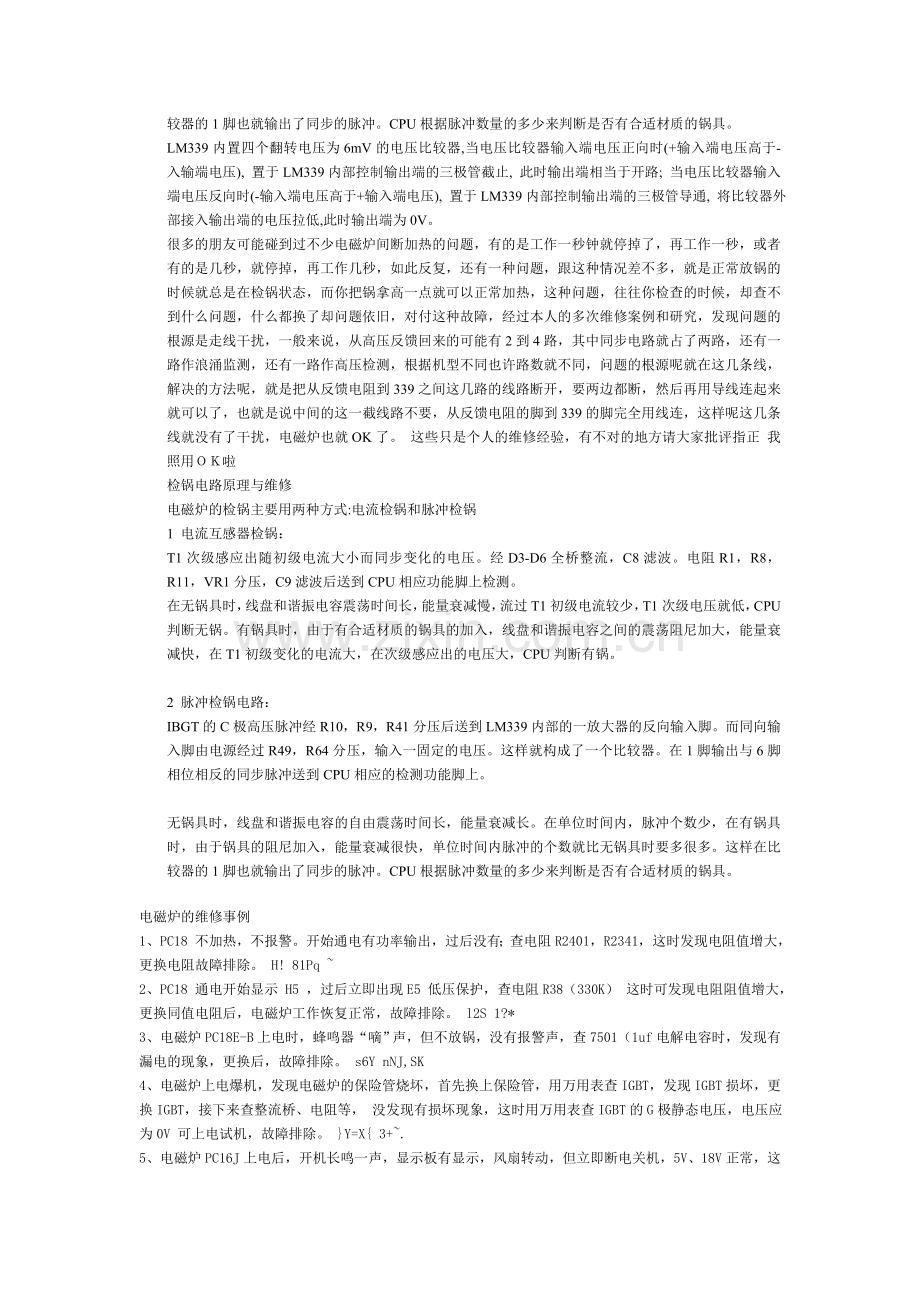

LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
很多的朋友可能碰到过不少电磁炉间断加热的问题，有的是工作一秒钟就停掉了，再工作一秒，或者有的是几秒，就停掉，再工作几秒，如此反复，还有一种问题，跟这种情况差不多，就是正常放锅的时候就总是在检锅状态，而你把锅拿高一点就可以正常加热，这种问题，往往你检查的时候，却查不到什么问题，什么都换了却问题依旧，对付这种故障，经过本人的多次维修案例和研究，发现问题的根源是走线干扰，一般来说，从高压反馈回来的可能有2到4路，其中同步电路就占了两路，还有一路作浪涌监测，还有一路作高压检测，根据机型不同也许路数就不同，问题的根源呢就在这几条线，解决的方法呢，就是把从反馈电阻到339之间这几路的线路断开，要两边都断，然后再用导线连起来就可以了，也就是说中间的这一截线路不要，从反馈电阻的脚到339的脚完全用线连，这样呢这几条线就没有了干扰，电磁炉也就OK了。 这些只是个人的维修经验，有不对的地方请大家批评指正 我照用ＯＫ啦
检锅电路原理与维修
电磁炉的检锅主要用两种方式:电流检锅和脉冲检锅
1 电流互感器检锅：
T1次级感应出随初级电流大小而同步变化的电压。经D3-D6全桥整流，C8滤波。电阻R1，R8，R11，VR1分压，C9滤波后送到CPU相应功能脚上检测。
在无锅具时，线盘和谐振电容震荡时间长，能量衰减慢，流过T1初级电流较少，T1次级电压就低，CPU判断无锅。有锅具时，由于有合适材质的锅具的加入，线盘和谐振电容之间的震荡阻尼加大，能量衰减快，在T1初级变化的电流大，在次级感应出的电压大，CPU判断有锅。

2 脉冲检锅电路：
IBGT的C极高压脉冲经R10，R9，R41分压后送到LM339内部的一放大器的反向输入脚。而同向输入脚由电源经过R49，R64分压，输入一固定的电压。这样就构成了一个比较器。在1脚输出与6脚相位相反的同步脉冲送到CPU相应的检测功能脚上。

无锅具时，线盘和谐振电容的自由震荡时间长，能量衰减长。在单位时间内，脉冲个数少，在有锅具时，由于锅具的阻尼加入，能量衰减很快，单位时间内脉冲的个数就比无锅具时要多很多。这样在比较器的1脚也就输出了同步的脉冲。CPU根据脉冲数量的多少来判断是否有合适材质的锅具。
电磁炉的维修事例
1、PC18 不加热，不报警。开始通电有功率输出，过后没有；查电阻R2401，R2341，这时发现电阻值增大，更换电阻故障排除。 H! 81Pq ~
2、PC18 通电开始显示 H5 ，过后立即出现E5 低压保护，查电阻R38（330K） 这时可发现电阻阻值增大，更换同值电阻后，电磁炉工作恢复正常，故障排除。 l2S 1?*
3、电磁炉PC18E-B上电时，蜂鸣器“嘀”声，但不放锅，没有报警声，查7501（1uf电解电容时，发现有漏电的现象，更换后，故障排除。 s6Y nNJ,SK
4、电磁炉上电爆机，发现电磁炉的保险管烧坏，首先换上保险管，用万用表查IGBT， 发现IGBT损坏，更换IGBT，接下来查整流桥、电阻等， 没发现有损坏现象，这时用万用表查IGBT的G极静态电压，电压应为0V 可上电试机，故障排除。 }Y=X{ 3+~.
5、电磁炉PC16J上电后，开机长鸣一声，显示板有显示，风扇转动，但立即断电关机，5V、18V正常，这时查电阻R37（330K） 变为无穷大，更换后，一切正常。 V- N`R-FSr
6、电磁炉PC22N-A上电风扇转动，风扇不停机，但是显示板无显示，这说明18V正常，查5V，这时发现也正常，更换显示板后，一切正常。 B M+>.
7、电磁炉PC19E-A上电开始一切正常，但是立即关机，查电阻R38（330K） 发现变为无穷大，更换后开机 一切正常。 Q \qI+F2 ?
8、电磁炉PC18E-B上电电源显示灯闪烁，这证明5V 供电正常，风扇转动，证明18V电源也正常，但是按启动键毫无反应，问题可能出现在显示板上，用万用表查启动按键时发现按键坏，更换后一切恢复正常。 < AN=@` +
9、电磁炉上电后，（5V、18V）供电都正常，这时不放锅也不报警，放上锅具时能够加热，可能扬声器本身出现了问题，更换后，电磁炉恢复正常。 UVl XDebl
10、PC18A（拓邦）显示一切正常，但是风扇不转，18V电路出现了问题，查风扇回路，这时可发现 Q1 三极管损坏，换上三极管后，风扇开始工作，故障排除。 ~1g )4 g~
11、PC18A（拓邦）开机时，显示屏显示E3 是温度传感开路，查温度传感器和其它元件一切都正常，这时发现T-MAN 的连接处有虚焊，导致信号中断，用烙铁重新焊接后，故障排除。 k " Qr
12、PC20V-C (拓邦)上电开机时，蜂鸣器“嘀”声，显示屏显示正常，风扇电路正常，但是不放锅时，电磁炉也无报警声，这时应查同步振荡电路，发现R18（330K）电阻变值，更换电阻，故障排除。 DF vj
13、电磁炉PC16（ 拓邦）上电后，(18V、5V )供电正常，这时放上锅具功率变小，查高压电容（0.27uf）和整流桥都很正常，查到Q4（D882P） 发现有问题，更换后一切正常。 .{ t]M c
14、电磁炉PC20N-F（ 拓邦）上电后，(18V、5V )供电正常，但是放上锅具后，扬声器还是报警检不到锅具，这时查同步振荡电路，发现D19 有些不正常，更换后电磁炉工作一切正常。 37U $9]
15、电磁炉PC20N系列（拓邦）上电后，出现不报警，这时查同步振荡电路发现电阻R19 变值，更换后电磁炉开始检锅，但是放上锅具后不加热，查电流检测电路各元件一切正常，这时更换显示板后，开机工作正常。 032P R; ]
16、电磁炉（PC16J） 上电后，出现无电源现象，打开机器后，发现保险管，IGBT都已损坏更换后，接上假负载灯亮，这时再查整流桥发现有问题，更换整流桥后电磁炉工作正常。 \1[v-hv K
17、电磁炉PC20N-C/F（拓邦）上电后，在工作的过程中出现间断加热的现象，不管用什么档位和功能键都是一样，这时查LM339 发现损坏，更换后一切正常。当LM339 没问题时，查贴片电容471（C310） 发现损坏，更换后正常。 NB)$l 2<d
18、PC20N-H（ 拓邦）电路板，（5V、18V）供电正常，放锅后不报警不加热，电流检测部分一切都正常，更换显示板，电磁炉工作正常。 Hr}pO "%
19、PC20N-F（ 拓邦）电路板，上电后有时能用，有时显示板显示E0， 这种现象是按键短路，但是用万用表检查时发现按键正常，这时可能是显示板出现了问题，更换后电磁炉恢复正常。 qV&ai {G:
20、PC18E-C（迅磁）电路板，（5V、18V）供电正常，但是放锅后报警，这时我们应该从同步振荡电路开始，断开电阻后发现电阻R430损坏，更换电阻后电磁炉恢复正常。 K!A;C# b !
21、电磁炉PC22N-H（迅磁）上电后，（5V、18V）供电正常，但是放锅后，扬声器报警说明检锅电路出现了问题，这时我们应该从同步振荡电路开始，断开电阻后发现电阻R351（100K） 变为（400K）左右，更换电阻后电磁炉恢复正常。 34s>hm=0.
22、电磁炉PC18E-C（ 迅磁）小板上电无反应，18V电源正常，5V电源出现异常，这时查VIP12A正常，接下来查XTAL1(ZTT)　出现了异常，更换后电磁炉工作正常。 m14OPZ<3?-
23、电磁炉PC22N-A（迅磁）上电显示板显示E5电压过低，这时用万用表查电网电压为220V 正常，怀疑主电板的电压部分出现了问题，断开电阻用万用表检查，发现R401（100K）变为无穷大，更换后，电磁炉工作正常。 &br_opNi
24、电磁炉PC20N-E（迅磁）上电无显示，发现保险管和IGBT击穿，更换配件后，开机的瞬间电流达到15A左右，过后能加热，调节可调电阻功率毫无改变，但是说明还有故障存在，可能IC339 芯片失控，更换后一切正常。说明迅磁电路板一般出现爆机后，同时可能引起IC339 损坏。 > a" 4aYj
25、电磁炉PC22N-A（迅磁）上电无电源显示，打开电磁炉发现保险管烧坏，IGBT和整流桥都已损坏，更换后开机5V\18V 都已正常，但是放锅不加热，蜂鸣器报警，这时用万用表检测IC339的各脚电压，发现2脚13脚电压异常，更换后电磁炉工作正常。 +~ l `rJ
26、PC10N-A（迅磁）电路板，上电不通电，这时检测到D101端的电压不足18V而D102端的电压正常，经检测D101两端用电阻档测量阻值为0，将D101焊下，测试正常，最后更换CPU，测试正常。 :j[a X7Sq2
27、PC18E-C（迅磁）电路板，上电无电源，开机发现保险管正常，查到12A两端的电压一样，次极没有输出电压，用电阻档测12A两端的阻值正常，更换12A后，测试正常！ -$@4e|e%a
28、PC18E-C（迅磁）电路板，有报警声，检测不到锅具查看电路板上的电阻阻值正常，最后发现IC 339的管脚电压有差别，更换339后，测试正常！ S/H!a:_5 r
29、PC18E-B瑞德电路板中有报警声，检测不到锅，打开机器，发现5UF的电容变形！更换后正常！ J ]mq| vE
30、电磁炉PC22N-A（瑞德）上电时显示板正常，风扇正常，但是放锅时报警不加热，这时发现扼流线圈一脚断开，重新焊接，故障排除。 5l ,Q=V^@l
31、电磁炉PC18E-B（ 瑞德）上电后，18V电源正常，5V异常，查电源的供电部分，用万用表查T301没发现问题，这时直接把T301 更换，上电扬声器鸣叫，用万用表调到V-20 档位，黑笔接地 ，红笔接7805（VOUT）+5V， 说明工作正常。 6 , :`e sl
32、PC18E-B（瑞德）电路板，开机无电源，打开机器，保险丝烧断，还有周围的4007短路，更换后测试正常！ C$#X6Q! ,
特此声名：瑞德电路板的4007二极管、大的电阻、 大的电容经常容易坏 ;& ?l1V u
电磁炉IC339 各脚的电压可作参考 8 1 &5g'
B%^ $fJ |
PC22N-A、PC20N-G迅磁板 ~ G#^kN me
1脚 0.6V 5脚 10.9V 9脚 2.9V 13脚 2.5V &9 ,< _1~
2脚 2.3V 6脚 0.3V 10脚 4.5V 14脚 14.5V 3|g]2|~w@h
3脚 19.4V 7脚 1.2V 11脚 10.9V 53jt wklA
4脚 1.3V 8脚 1.3V 12脚 1.3V n] ]!:jFC
+5C *i@v
PC19N-B瑞德电路板 p/GYfa dU
1脚 2.4V 5脚 1.5V 9脚 0.4V 13脚 0.2V o N/T>&d
2脚 4.5V 6脚 1.6V 10脚 0.9V 14脚 1.1V ]/C1p G* o
3脚 0.4V 7脚 0.8V 11脚 0.9V Z -BPC |e
4脚 2.5V 8脚 0.3V 12脚 17.4V d,0Yi u.p
C) Ez> ~Z
PC20N-A迅磁板 h0)Wy>B= ,
IC1（339） ? MhY;z`=
1脚 2.1V 5脚 0.3V 9脚 2.4V 13脚 14.5V xo4 6L \
2脚 2.1V 6脚 3.5V 10脚 0.9V 14脚 2.6V D; 0iN cit
3脚 14.5V 7脚 2.6V 11脚 2.2V b1A8 -![
4脚 2.7V 8脚 14.5V 12脚 2.6V YLfZ; W|6u
IC2（339） . CL \``
1脚 0V 5脚 1.9V 9脚 0V 13脚 0.8V _e ;$Y#`EO
2脚 2.6V 6脚 2.1V 10脚 0.2V 14脚 4.1V b %fn1Ag 9
3脚 2.6V 7脚 14.5V 11脚 2.6V x@ I(G "
4脚 14.5V 8脚 0V 12脚 0V U 0+ Hk +
, \|W,N }~
PJ16J 拓邦 ^/3 R/ ;?
IC1（339） 7 6\ir<1up
1脚 1.4V 5脚 2.0V 9脚 2.0V 13脚 1.6V N%A[}Y0;MW
2脚 1.4V 6脚 1.2V 10脚 16.4V 14脚 1.8V * : q3<\y{
3脚 0.2V 7脚 2.0V 11脚 0.4V >C `b 4xQ
4脚 0.4V 8脚 0.3V 12脚 0V ;R E|9GR
IC2（339） 8" 4& IX
1脚 2.0V 5脚 2V 9脚 2.5V 13脚 7.2V IRem F @
2脚 0V 6脚 16.3V 10脚 16.4V 14脚 15.1V ThX%Uzd"[;
3脚 2V 7脚 1.3V 11脚 4.5V e c: ?Q0
4脚 0.4V 8脚 2.7V 12脚 7.3V c| lo%[]R!
Ji_3 * (
PC18A 拓邦 U5]{`C0H?
IC1（339） 1M H[-=[ Q
1脚 3.1V 5脚 0.2V 9脚 5.2V 13脚 0.9V l+'@y (}Q
2脚 2.3V 6脚 0.4V 10脚 19.3V 14脚 18V wR\Y +Z
3脚 3.1V 7脚 0.4V 11脚 7.7V a$ p?r3y
4脚 2.8V 8脚 5.2V 12脚 10.1V 4=S. U`t7
IC2（339） 7t7 "gl P
1脚 3.9V 5脚 0.2V 9脚 5.2V 13脚 0.9V "d60 IM#N?
2脚 3.9V 6脚 3.9V 10脚 19.3V 14脚 18V cXiN O ke&
3脚 2.4V 7脚 3.1V 11脚 7.7V >M{ =qs
4脚 2.9V 8脚 5.2V 12脚 10.1V ;0ap # 6T
ES[ H^}|Gi
九、800疑难解答信息反馈 . }n%gc~ A
一、为什么刚买的电磁炉在使用中有塑料味？ 3 f=_ F
答：因外壳，电路板都是塑料加工而成，塑料受热时所产生的气味是正常现象，时间长了，这种气味就会自然消失。 xT7 JGQ[|
二、为什么电磁炉用过几次顶板就会发黄？ +eSNwR=
答：电磁炉顶板发黄原因：通常发生在国产板上。因顶板中的杂质受热所致，为顶板表面内层杂志，暂无实质性解决对策。而奔腾顶板通过高温上釉进行缓解。 (- `h8M
三、为什么电磁炉用过几次顶板就会发黑？ ol QT r
答：顶板发黑原因：为国产顶板（白板）中的内层杂质受热所致，往往表现为同一处。其与顶板的受热单元的多少有关，而电磁炉的受热单元由磁场磁力线梳密，在线圈盘位置固定后，其磁场磁力线密集区也就固定。在初期用洗洁精或牙膏，对电磁炉在加热状态下借助钢丝球可缓解。 F?#^wm5 TZ
四、为什么电磁炉在用蒸煮和汤粥功能键时，当火力上升最大时，人工无法调节。 u ~WBu |
答：微电脑根据传感器检测到的温度以及加热的时间来自动控制电磁炉的加热功率，并以设定的流程自动进行工作，分以下三步： $+CK y>
1) 先以用户设定火力将水烧到80度时，也就是在火力还没进入到最大时，此时火力的调节范围是1-6档。 H 9}z0V I
2) 当水温达到80度时，火力会转到最大档位加热，这时禁止人工调节。 {j$:9 H
3) 判断水开后，电磁炉会转到小火力加热，维持沸腾，这时人工的调节范围是1-3档，所以这属正常现象。 WWf# in
五、为什么电磁炉在使用中声音大？ En01L rC ?
答：因奔腾电磁炉的电机速度快，再加上里面的风扇采用的是7片风叶，排风力强，所以声音有点大，不过散热效果好，无形中延长了电磁炉的使用寿命。 L'(e i 7 Z
六、电磁炉间断加热时会有响声，这属正常吗？ wq K:=
答：电磁炉在间断加热时，有响声是属正常，并不是故障；因电磁炉在加热时，为了不让温度超出设定值，这时电磁炉会停止功率输出，温度就会下降，为了保持原温不变，这时电磁炉又会恢复功率输出，这种声音就是接通和断开时所发出的。 P1cI]rriW
七、为什么电磁炉在加热时，锅具发出吱吱或碰碰的异声？ -r g >y!L
答：从两个方面分析，1是锅具底部有水，当温度上升时，锅具底部的水受热产生汽泡，汽泡破裂时所发出的声音。2是电磁炉对锅具切割磁力线时受到的阻力所致。是一种正常现象。 `"@Pr,L
八、PC20G-C或PC20G-D的右置数码旋钮处会进水吗？ Fp e>| "&
答：不会的，在旋钮处有固定垫子，密封性良好。 b &wyp @k
九、我们奔腾电磁炉能持续不间断工作多长时间？ } EJAC*W,
答：电磁炉持续不间断工作时间为50个小时，因为在电磁炉电路中设有过温保护电路，当电磁炉内部温度超过设定值时，电磁炉就会自动停机，当温度下降到允许值时，电磁炉才能工作。 [f ._ w~
十、我们的电磁炉为什么在还没有炒好菜的时候，火力会自动调到1档？ $TU:iv1F m
答：电磁炉在炒菜时，油加热的时间不能太长，不然接近温度点时电脑芯片会自动减小火力，G系列电磁炉是这样的。如果其它型号的电磁炉炒菜功能键会自动调到1档，就是显示板出现了问题，需要到维修网点进一步的检测。 0c {-$K}
十一、电磁炉出现爆机的现象，为什么？ -_` dA ^
答：因电网电压不稳定造成信号不同步，出现很大的瞬间电流导致IGBT烧坏。 _;z I H5 H
十二、为什么电磁炉不能定时？ [hh PkJf|f
答：近期市场上有不少反馈PC20N-H（H）,PC22N-A（H）等电磁炉在现场演示时出现按定时键无反映问题，经查明这并不是故障，而是由于近期电磁炉电路板供应有变化，有不少型号采用了瑞德厂提供的电路板，由于该厂设计的电路板有一个特性，不放上锅具时，是不能进行定时操作的，这与前期出产的电磁炉（采用拓邦、迅磁电路板）有所区别，前期生产的电磁炉不放锅也可进行定时操作的。各培训主管在终端演示时，可根据电磁炉底座上的合格证上面标注的“R”“X”“T”来区别，如合格证上标有“R”，表明该款电磁炉电路板是瑞德厂提供，其定时功能一定要放上锅具时才可操作。以上问题请各培训主管转告导购员，以免造成不必要的退货。 } Bk> '
十三、PC10N-A的煮奶、煮茶、煮咖啡功能会自动关机吗？ $u" *n\k>
1) 答：在使用温奶功能时800W加热2分钟，若温度小于100度则以800W再加热1分钟后。牛奶的温度保温在60度，15分钟后自动关机。 xZ \`f-zL
2) 在使用煮茶功能时，1000W加热至100度（沸腾后）自动保温90度，保温30分钟后自动关机。 ?z{Z!Bt?=)
3) 在使用煮咖啡功能时，1000W加热至100度（沸腾后），再以800W加热10分钟，然后自动保温70度，保温10分钟后自动关机。 ;o#wK>pk%M
十四、奔腾电磁炉是否具有干烧保护功能？ S\jIs[ Dz
答：有防干烧功能，当电磁炉温度达到一定的时间后，会自动关机。 I d } @
十五、如果维修奔腾产品无发票，生产日期，该如何处理？ % ^ q f0d*
答：按超保处理。 ^`*p;&(K\^
十六、为什么汤锅放在电磁炉上使用一次就出现发黑的现象？ ,6 Ua+\|
答：发黑是汤锅在使用时食物沉淀在锅底使它局部受热烧糊所致。 . ng: Z7
十七、奔腾电磁炉PC20N-H有顾客反映加热时会突然停止加热 :k&5 Z` >)
答：有可能是电磁炉本身保护所致（过热保护或是浪涌保护），浪涌保护的可能性较大，前期云南就曾出现过，由于当地电网在高峰期波动较大，电磁炉浪涌保护起作用，会突然停止加热，不过这种终止一般在1-3秒左右。 *.P3fVlZ
十八、为什么PC19E-C、18E-C加热时有尖锐的噪音？ <&m `)FJ
答：请问噪音从何而来，是风扇还是汤锅声音，请具体反馈到售后。 * Q`y' 6S
十九、为什么PC20G-D爆炒时火力最低只能调到1400W？ tj < 0q<is
答：爆炒本就是炒菜的细分功能，是为了方使顾客用大火力炒菜，所以火力设置在4-6档调节，温度控制在180度-250度，如用户不想使用这个功能，可用煎炒，该功能火力可任意调节。 . ! 2Ac
二十、PC20G-D的感应键不够灵敏，需要比较重的按。定时键都是30分钟起，而不能低于30分钟。 *nYb 9.T]i
答：PC20G-D的按键是仿触摸式按键，就是不管何种触摸式开关都必须由小电流去转换，那么必须配置如集成块等辅助电路，这样就给在操作时刚触到某键而电路不能立即反映出该操作状态（感应式更迟缓），这就给操作者误认为按键不灵，会用力的去按按键。其实只需轻轻点中按键，稍会就会有反应的。 TM* < hC
至于定时键是30分钟起，其实是为了方便消费者，因为大多功能设置的最小定时时 LQ'V hNU
间都不能小于30分钟，如蒸煮、汤粥、火锅的自动档。顾客如需要设小于30分钟的 ;FH _qF`.
定时时间，只需将定时按过2：00后就可进行小于30分钟的定时。 \+I+ Lrj %
二十一、全体导购员一致希望总部对PC20G-D的各功能有个祥细的说明，如此说来营养 ~'3 h K 4
煮、老火煮等之间的区别。 f %yn o d8
答：煲汤功能详细描述： vkg." G:=
在前两分钟，默认火力1800W升温；在3-5分钟，1800W大火加热，6-10分钟，1400W大火加热；11-20分钟，800W小火加热；21分钟后，400W小火加热。在3-10分钟之间大火加热过程中，检测锅具温度，若汤水沸腾或接近沸腾，则提前进入11-20分钟的阶段加热，即800W小火加热。控制过程与定时时间没有关系，当定时时间到后，则进入2小时的一档保温状态。（三个不同的功能，适当调节3-10分钟的火力和加热时间，同时调整调功比）。此功能可以预约和定时，火力可调节。 ( . J 8Q
要求：清汤：半自动功能，要求快速把汤煮开，确保汤水不溢出，且在20分钟把汤煮开。默认工作时间为45分钟，最小定时时间为30分钟； P6 ([[m mG
营养汤：半自动功能，要求把汤煮好，确保汤水不溢出，且在25分钟把汤煮开。默认工作时间为60分钟，最小定时时间为45分钟； i #1 ~<U
老火汤：半自动功能，要求把汤煮好，确保汤水不溢出，且在30分钟把汤煮开。默认工作时间为90分钟，最小定时时间为60分钟； oHj6 4fE 9
二十二、22G-A、20G-D、22G-E的说明书上说烧水键在烧开水以后会自动切断电源，可 -7\6 j#;l
是在实际操作过程中却是持续在1800W沸腾。 uom~, k$|
答：目前烧水a：必须用标准汤锅b:汤锅的水位不能太少，一般要求在4/5之处水位。 $KG p cl
C：汤锅下不能垫纸。D：自动关机的时间与当地气温有很大关系。所以目前很多顾客在使用时都难以自动关机，我们也在改进，利用时间与温度双重控制，这样能更准确实现烧水自动关机。 "RG #e +
二十三、深色线圈有什么好处？ B$ kp \ yL
答：电磁炉的励磁线圈颜色深浅与电磁炉的能效比没有任何关系。 v*.# LJ Em
二十四、PC20N—H的预约功能只能定时5分钟，不能延长吗？ kFi^P~3D [
答：PC20N-H没有预约功能，定时时间在1-120分钟。 / qalj\ud
二十五、19N-B电磁炉在工作时会发出噼啪声。 g0~3 ; y
答：可能是加热时汤锅发出的轻微振动声音。 Y =BXV 7 \
二十六、有几位顾客反映PC20N-B旋钮不能瞬间调节火力大小，有溢锅现象发生 : .,3Zw{l
答：可能性不大，有可能是使用蒸煮和汤粥档，大火力禁止调节时造成。 _ -. ~ >C
二十七、19N-B、20N-H、20N-C 汤粥健煮粥时大火力不可调，持续时间过长造成溢锅 . I ret :
答：由于在使用汤粥和煮粥时，其火力调节为半自动调节过程，从5档自动调到第6 =*u:@T=d5
档加热 时，禁止火力调节，等电磁炉判断水烧开时再自动转到第1档。由于电磁炉 M +N 7Jp R
判断水烧开受环境温度和水量的影响，其时间不是固定，一般约在3-5分钟，出现溢 m#oZ u {
锅有可能是水太满所致，可叫用户水不要放的太满，另外要向用户解释我们这样设计， T'Tx C )
是为了使水充分沸腾，煮熟食物。 bC mhlSNi
二十八、电磁炉能承受相对应的湿度和温度是多少? #(`@ D7S"
答：电磁炉使用的环境温度一般要-20摄氏度到40摄氏度，湿度目前没有具体要求。 L , F )l2
二十九、与其它品牌相比风扇燥音较大. Je6 = N3)
答：我们的电磁炉是普遍采用大功率设计，功率大发热就相应高，所以我们都是采用 $ ZPi M
的大功率风扇散热，声音相对来说稍大一点，这样能更好保护电磁炉延长电磁炉的使 :_q gpE<
用寿命。 I 2!0,1Q
| ZI ~ #V
三十、为什么N系列的电磁炉蒸煮、汤粥功能键无法按定时时间停下来？ fQ & : 1ec
答：因蒸煮、汤粥功能键是半自动功能，会自动转换火力从而导致定时按键失效。
修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为MCU损坏。下面对不检锅的电磁炉，我把常见的故障归为以下三类，供大家维修时候参考：
1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
3、PWM 脉冲信号失常而不检锅。（检查PWM脉冲的方法简单，论坛上也有介绍过，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）
==========================================================================================
电磁炉维修。我在网上一查写得扑天盖地。内容太多，像我这样都看不明，何谈实用呢，讲得太过罗嗦,能看得懂的人他也不会用网上查了,我修电磁炉时。不去理什么厂家的。什么型号。什么牌子。什么故障代码，要去完全了解这些可够你记的了，详读这一文后。相信你可以修百种不同电磁炉。
先简单讲一下.电磁炉的工作原理
电磁炉220v工频交流由AC IN插口接入，通过保险丝10~15A （2000W以上用15安保险丝）防止内部电路的过载及短路。VA为并联压敏电路，防止外，部供电电压过高，往往为烧毁自身来保护后级电路的安全。容量为2UF。滤波电容，后级为大功率桥式整流块，可将前级的220v工频交流电整流为脉动直流电，脉动直流电通过扼流圈和平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。 PAN电磁线盘的后级为电流取样，电流信号传递给电压比较器LM339进行检测。 后级为高压保护二极D18V，作用为保护IGBT，防止反向高压击穿IGBT。

IGBT的控制极
   驱动由对管8050 8550 组成，老试的电磁炉用TA8316S驱动，TA8316S输出14KHz频率的脉冲，根据TA8316S输出的脉宽来调整IGBT通断时间的长短，从而达到调整功率的要求。 LM339为电压比较器，电路中设有锅具检测、温度检测；电流检测，电压检测LM339比较器都将检测信号反馈到、驱动器上，从而达到停机要求。 新出的电磁炉有的由取样电压通过芯片来检测锅具检测、温度检测；电流检测，电压检测.方法由所不同，温度检测 线盘中间的热敏利电阻RT通过热量变化转换为电平变化， IGBT散热铝块上固定有温度开关K1，或热敏电阻 当IGBT过热时，温度开关K1的通断状态发生变化，从而接通CPU复位停机。风扇的电源控制由 CPU输出高电平至三极管Q，从而使导通，风扇通过12V/18V直流运转。控制电路的电源主要由变压器的初级接入，次级输出连接稳压电路。一组形成+5V电压，主要供给集成块CPU供电；一组通过稳压形成12V//18V/24V电压，主要供给集成IC339，驱动 风扇供电
故障分析及维修方法
现象1、烧保险。是电磁炉的多病
①首先将电磁线盘的接线脚断，看看开桥式整流是否击穿。换上保险管，测量电容两端电压，一般桥式整流的直流输出电压为300V直流电压，如无电压，判断整桥流块坏内部是否开路，有无220V交流输入。烧保险时多数坏都由IGBT引起的，所以主查IGBT
判断为IGBT坏，分析原因：两端有电压，说明桥式整流的直流输出正常，如果IGBT的两个输出脚击穿，则相当于直流短路。
注意,换新的桥流桥及IGBT， 依然烧保险，或者还不能工作说明 驱动 8050 8550 IA8316S集成块坏，IGBT门极的高压保护二极D18V。和限流电阻有一个10欧100欧之间的电阻也可以开路。因为IGBT击穿时会有高压通过。换上后故障排除。
分析原因：由于TA8316S输出的脉冲角度过大，导致IGBT出现过载现象 ①测量TA8316S的第③脚有无电压，如无，可检查有无击穿、ZD有无击穿，如有击穿换上后故障排除。分析原因：如果TA8316S的第③脚无18V电压，故障点应在供电电源串联稳压电路，所以必须先检查构成串联稳压电路的基本部件。 ②TA8316S的第③脚有18V电压，故障应在IC集成块TA8316S，换上后故障排除。
2，风机不转工作后一两分钟嘀嘀叫 。（显示代码。每个厂家的代码不同）
①拨掉风扇FAN插线排，检测有无12V~24V供电，如有，则风扇电机坏。
分析原因：风机不转可能内部温度过高。线盘中间的热敏电阻和散热片的温度可能过高，进入保护壮待，
②FAN插线排无电压,风机是否开路和短路。驱动三极管发射极击穿，换上故障排除。

分析原因：LED板显示及*作正常，说明电脑控制电路基本正常，不烧保险，说明高压板基本正常，只是由于TA8316S无脉冲输出至IGBT控制极，IGBT无法导通。
现象、开机后，面板灯一直闪烁。 ① 晶振坏，换后，故障排除。
分析原因：晶振坏，导致CPU中央处理器无时钟频率输入，
现象。没有烧保险丝。电磁炉无反应。多数为供电电路出问题
谈谈供电电路。早期的电磁炉用的是低频变压器供电。由于铜价上涨。现在的电磁炉多数都用于高频用电了，我们常见电源模块为 ，
VIPER12A （VIPER22A和VIPER12A前者电流大一些）   FSD200 为 模块坏时.的高频交流
