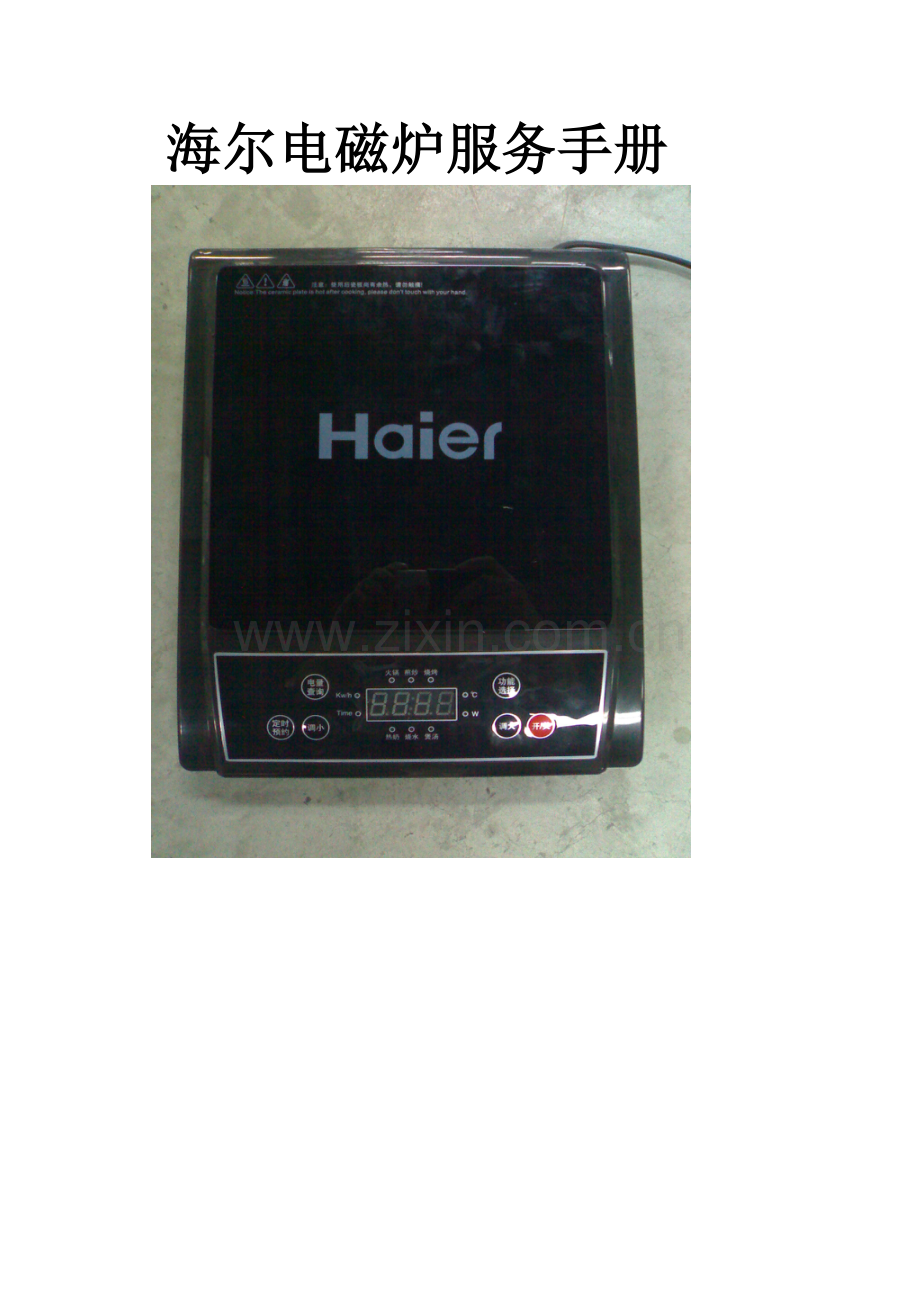

海尔电磁炉服务手册

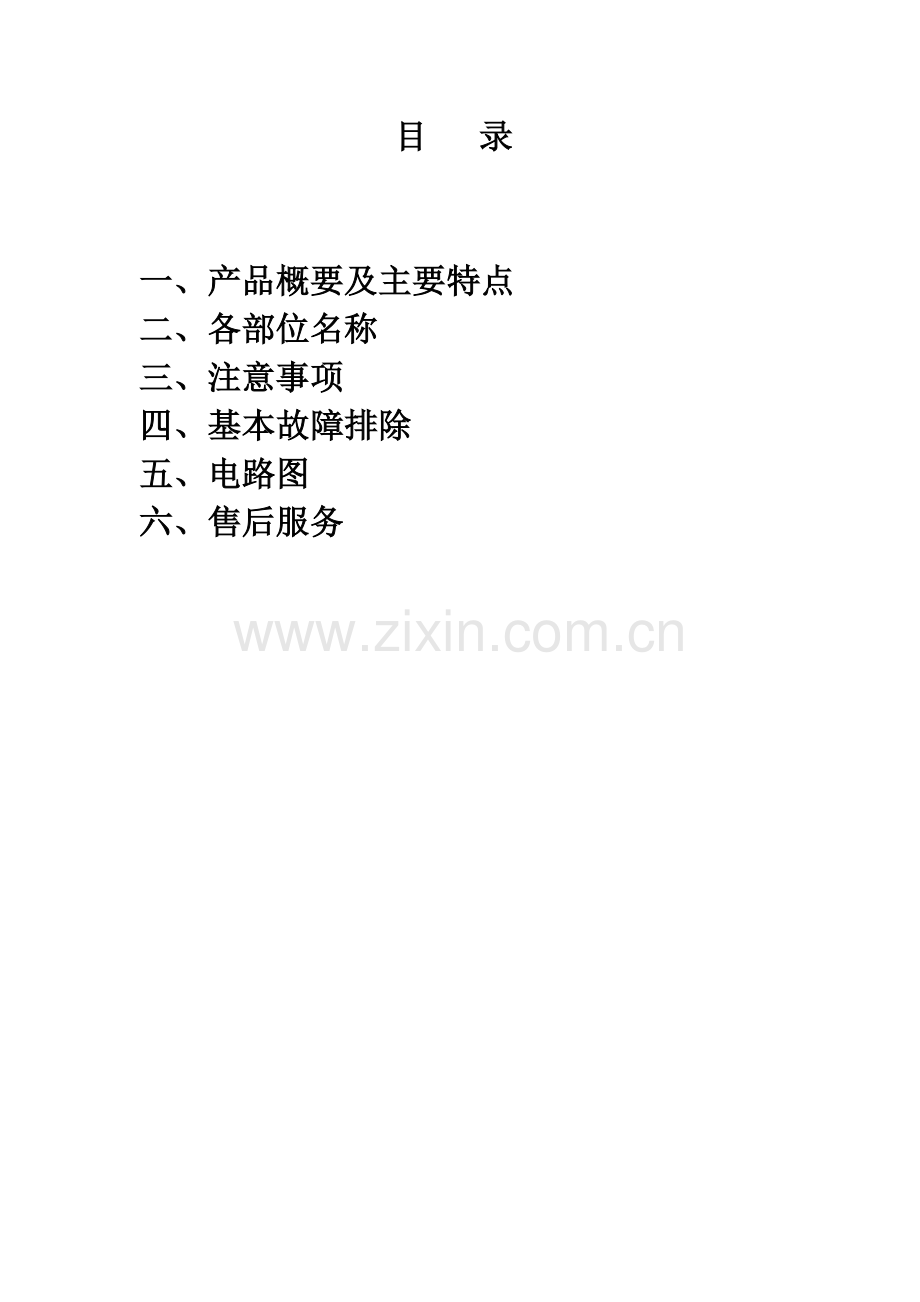

目 录

一、产品概要及主要特点
二、各部位名称
三、注意事项
四、基本故障排除
五、电路图
六、售后服务

产品概要及主要特点

电磁炉作为厨具市场的一种新型灶具。它打破了传统的明火烹调方式采用磁场感应电流（又称为涡流）的加热原理，电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流（即涡流），涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能（故：电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍）使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。因此，在电磁炉较普及的一些国家里，人们誉之为"烹饪之神"和"绿色炉具"。　
·

各部位名称

台面
加热区域
控制板
触摸板
底台

电磁炉加热示意图：

■注意事项
◆ 使用以前请注意阅读安全注意事项，以便于正确的使用。
◆ 本章记载的都均于安全有关，请务必遵守。
1、 使用专用插座，（注意：专用插座接地应可靠）
2、 潮湿的人勿去触摸电源插头，电器部件以及操作电源开关，易发生触电。
3、 清洁或检查时必须先切断电源，出现异常现象时，立即关机，拔下电源插头，或者切断总电源，马上与海尔售后维修中心联系。
4、 电源线勿损坏：勿对电源线进行改制、拉伸、结扣以级施加重物，挤压等。如果电源线损坏，由制造厂的维修部门或类似专职人员来更换。
5、 不得进行拆卸处理。
警告：一旦发现灶面出现裂纹，请立即关闭电源，并与当地的售后维修中心联系。
6、 使用中，请不要触摸灶面及边框，以免烫手。工作结束后，不能立即触摸灶面，待15-20分钟后，灶面冷却至室温后方可进行清洗保养工作。

基本故障排除

故障现象
故障原因
解决措施
备注
电源灯不亮
未接通电源
接通电源

数码显示屏出现乱码
LED数码管坏
请与售后服务中心联系

面板出现裂纹
面板损坏
请与售后服务中心联系

感应按键无反应
感应开关坏
请与售后服务中心联系

锅具底部不平
`长时间干烧造成锅底损坏
请与售后服务中心联系
避免长时间干烧

电路图

售后服务
当产品有异常或疑难时，请与400 999 999 客服中心取得联系，询问或进行修理。
反映故障时请报清楚您的姓名、地址、联系电话及产品型号和品名，告诉正确的故障现象，我们将以最快的速度为您服务。
产品设计寿命为六年；整机和主要备件保修期限为一年；超过保修期限产品为收费进行维修
