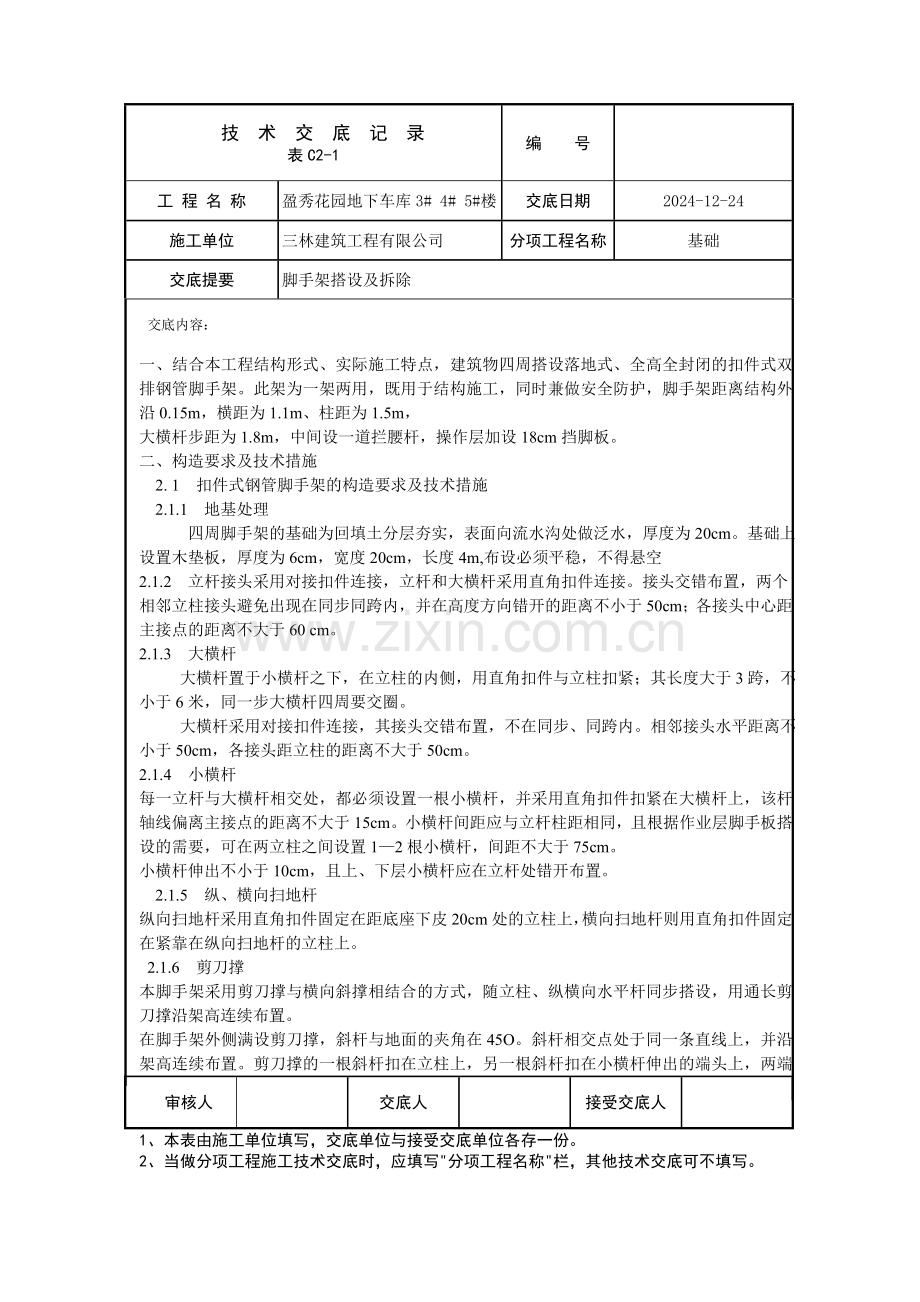

 技 术 交 底 记 录
表C2-1
编  号

工 程 名 称
盈秀花园地下车库3# 4# 5#楼
交底日期
2024-12-24
施工单位
三林建筑工程有限公司
分项工程名称
基础
交底提要
脚手架搭设及拆除

交底内容：

一、结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架两用，既用于结构施工，同时兼做安全防护，脚手架距离结构外沿0.15m，横距为1.1m、柱距为1.5m，
大横杆步距为1.8m，中间设一道拦腰杆，操作层加设18cm挡脚板。
二、构造要求及技术措施
2. 1 扣件式钢管脚手架的构造要求及技术措施
2.1.1 地基处理
四周脚手架的基础为回填土分层夯实，表面向流水沟处做泛水，厚度为20cm。基础上设置木垫板，厚度为6cm，宽度20cm，长度4m,布设必须平稳，不得悬空
2.1.2 立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主接点的距离不大于60 cm。
2.1.3 大横杆
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨，不小于6米，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
2.1.4 小横杆
每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间设置1—2根小横杆，间距不大于75cm。
小横杆伸出不小于10cm，且上、下层小横杆应在立杆处错开布置。
2.1.5 纵、横向扫地杆
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上。
2.1.6 剪刀撑
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。

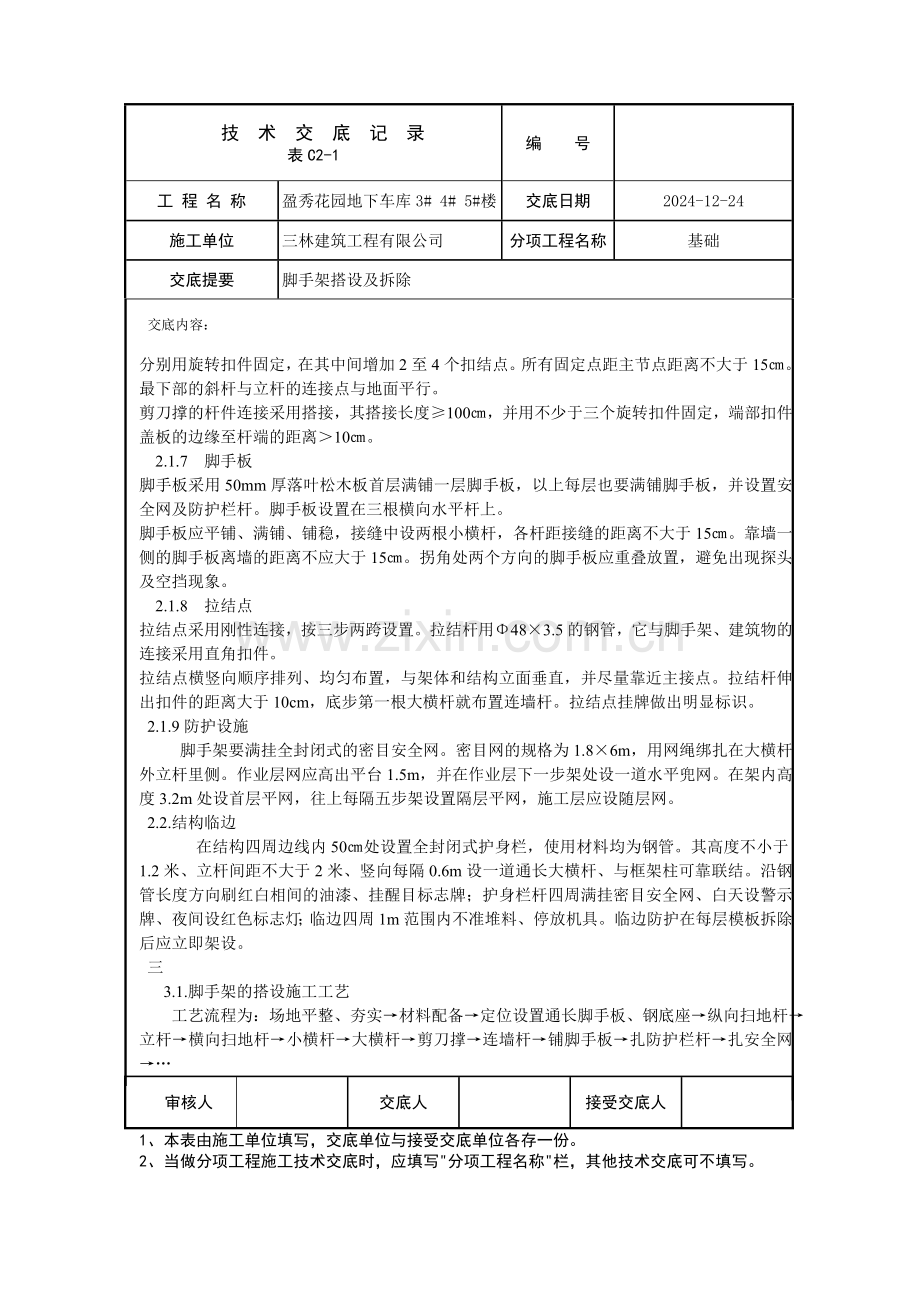

在脚手架外侧满设剪刀撑，斜杆与地面的夹角在45O。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15㎝。最下部的斜杆与立杆的连接点与地面平行。
剪刀撑的杆件连接采用搭接，其搭接长度≥100㎝，并用不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端的距离＞10㎝。
2.1.7 脚手板
脚手板采用50mm厚落叶松木板首层满铺一层脚手板，以上每层也要满铺脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上。
脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离不大于15㎝。靠墙一侧的脚手板离墙的距离不应大于15㎝。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。
2.1.8 拉结点
拉结点采用刚性连接，按三步两跨设置。拉结杆用Φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。
拉结点横竖向顺序排列、均匀布置，与架体和结构立面垂直，并尽量靠近主接点。拉结杆伸出扣件的距离大于10cm，底步第一根大横杆就布置连墙杆。拉结点挂牌做出明显标识。
2.1.9防护设施
脚手架要满挂全封闭式的密目安全网。密目网的规格为1.8×6m，用网绳绑扎在大横杆外立杆里侧。作业层网应高出平台1.5m，并在作业层下一步架处设一道水平兜网。在架内高度3.2m处设首层平网，往上每隔五步架设置隔层平网，施工层应设随层网。
2.2.结构临边
在结构四周边线内50㎝处设置全封闭式护身栏，使用材料均为钢管。其高度不小于1.2米、立杆间距不大于2米、竖向每隔0.6m设一道通长大横杆、与框架柱可靠联结。沿钢管长度方向刷红白相间的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。临边防护在每层模板拆除后应立即架设。
三
3.1.脚手架的搭设施工工艺
工艺流程为：场地平整、夯实→材料配备→定位设置通长脚手板、钢底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→铺脚手板→扎防护栏杆→扎安全网→…
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标志。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空；立杆垂直于墙面设置。在搭设首层脚手架时，沿四周设一道斜支撑，待脚手架与主体结构拉结牢固后方可拆。，
双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间一根，互相看齐后，立中间部分立杆。内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立里排。
3.2.脚手架的拆除施工工艺
拆架程续应遵守由上而下，先搭后拆的原则，既先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆）。不准分立面拆架或在上下两步同时拆除。做到一步一清、一干一清。拆立杆时，要先抱住立杆再拆最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，再解端头扣。所有连墙件必须与脚手架同步拆除，脚手架拆除高差不大于2步。
四
4.1.材料及其使用
扣件的紧固程度应在40～50N.m，并不大于65N.m，对接扣件的抗拉承载力为3kn。扣件螺栓保持适当的拧紧程度。
对接扣件安装时其内口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。
各杆件端头伸出扣件边缘的长度不小于100㎜。
钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
外脚手架使用的材料必须统一，严禁混合使用。
4.2.脚手架搭设
脚手架的基础必须经过硬化满足承载力的要求，做到不存水、不沉陷。
搭设过程中画出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。
开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后，方可拆除。
脚手架及时与结构拉结或采用临时支撑，以保证脚手架搭设过程安全未完成脚手架在每日收工前，一定要保证架子稳定。
脚手架必须配合施工进度搭设，一次搭设高度不得高出相邻连墙杆的两步。
在搭设过程中应由安全员、架子班长进行检查、验收，每两步验收一次，达到要求后挂合格牌一块。
脚手架须经验收合格后方可使用，未经许可任何人不得任意拆除脚手架的部件。
严格控制施工荷载，脚手板不得集中堆料，施工荷载不大于3KN/㎡，确保安全。
结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层。
当作业层高出其下连墙杆3.6m以上，应采取适当的临时撑拉措施。各作业层间设置可靠的防护栏杆，防止坠物伤人。
定期检查脚手架，发现问题和隐患即使维修解决，确保安全。
4.3.脚手架的拆除
拆架前，全面检查脚手架定出作业计划，进行技术交底后，方可施工。
拆架时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
拆架时要划分作业区，周围设警戒标志，设专人指挥，禁止非作业人员进入。
拆架时，不得中途换人，如必须换人，必须将拆除情况交代清楚后方可离开。
每天拆架下班时，不应留下隐患部位。
拆架时严禁碰撞脚手架附近电源线，以放触电。
所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板，应自外向里竖立搬运，以防脚手板或垃圾物从高处坠落伤人。
拆下的零配件要装入容器内，用吊蓝吊下；拆下的钢管要帮扎牢固，双点起吊，严禁从高空抛掷。
五
1.进入施工现场的人员戴好安全帽，高空作业要系好安全带，穿防滑鞋，现场禁止吸烟。
2.严禁酗酒人员上架作业，操作时要精力集中，禁止嬉皮打闹。
3.操作人员持证上岗，定期进行体检。 凡患有高血压、贫血病、心脏病及其他不适应高空作业者，一律不得上架操作。
4.上架子作业人员上下均应走人行梯道，不准攀爬架子。
5.护栏、脚手板、密目网等影响作业时，如需拆改，应由架子工完成，任何人不得任意拆改。
6脚手架验收合格后，未经许可任何人不得擅自拆改。
7.不准利用脚手架吊运重物，不准攀爬架子上下作业；不准推车在
架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。
8不得将模板支撑、泵送砼及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
9.在脚手架上作业人员任意拆除脚手架。
10. 脚手架要定期检查，发现问题及时解决，不留后患。
11.要保证脚手架的整体性，不得与井架、塔吊一并拉结不得截断架体。
12.施工人员不得凌空抛掷物品，材料、工具不得乱扔。
13.使用的工具要放在工具包内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
14. 脚手架堆放场地要整洁、摆放合理、专人保管，并建立严格领退料手续。
15. 施工人员做到工完料净脚下清，确保脚手架施工材料不浪费。
16.拆下的材料运至指定地点，分类堆放整齐，妥善保管。
17.六级以上大风、大雪、大雾大雨天气停止脚手架作业，在冬、雨季要经常检查脚手板，有无积水、积雪等物，若有随时清扫，并要采取防滑措施。

 审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
