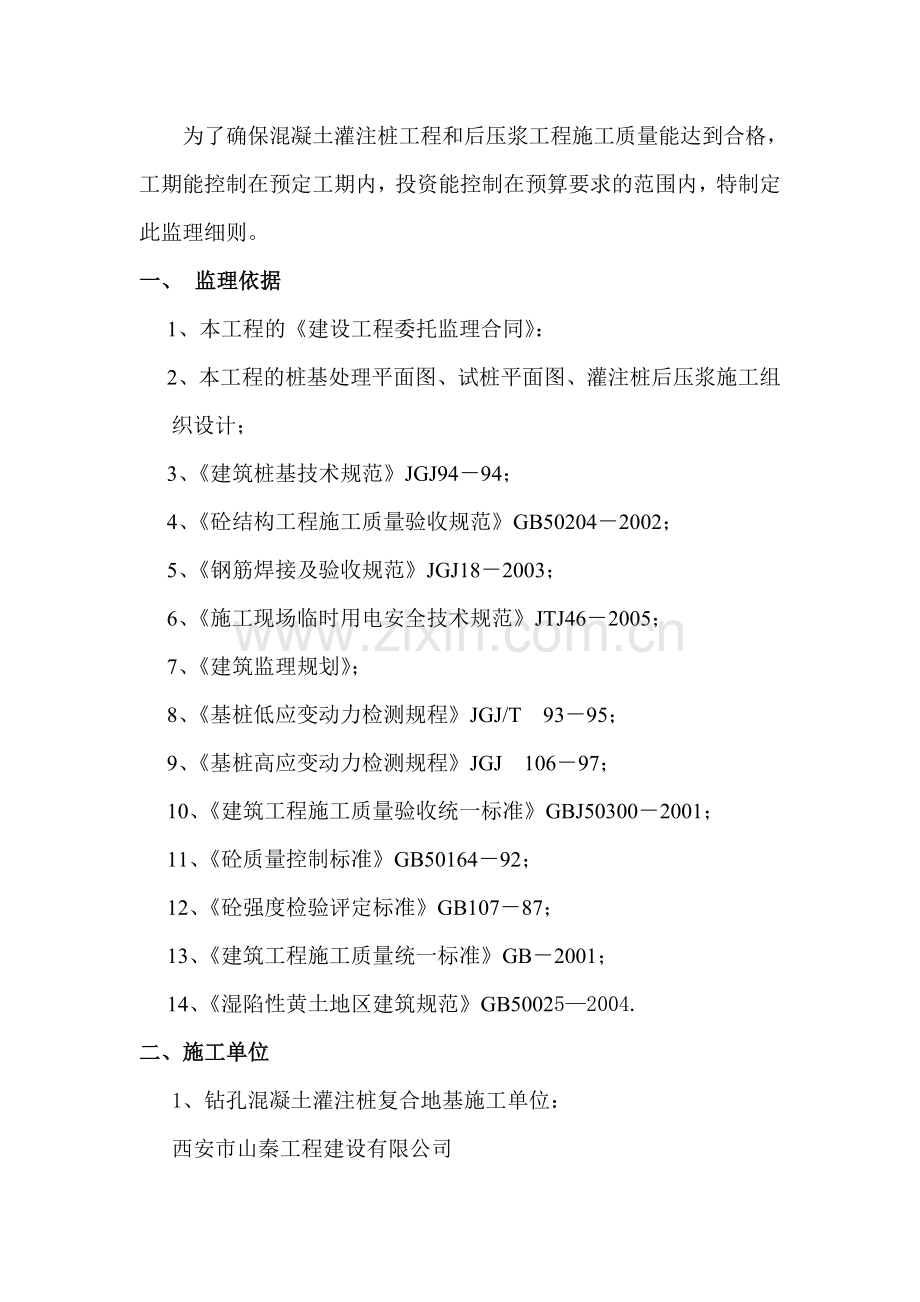

为了确保混凝土灌注桩工程和后压浆工程施工质量能达到合格，工期能控制在预定工期内，投资能控制在预算要求的范围内，特制定此监理细则。
一、 监理依据
1、本工程的《建设工程委托监理合同》：
2、本工程的桩基处理平面图、试桩平面图、灌注桩后压浆施工组织设计；
3、《建筑桩基技术规范》JGJ94－94；
4、《砼结构工程施工质量验收规范》GB50204－2002；
5、《钢筋焊接及验收规范》JGJ18－2003；
6、《施工现场临时用电安全技术规范》JTJ46－2005；
7、《建筑监理规划》；
8、《基桩低应变动力检测规程》JGJ/T　93－95；
9、《基桩高应变动力检测规程》JGJ　106－97；
10、《建筑工程施工质量验收统一标准》GBJ50300－2001；
11、《砼质量控制标准》GB50164－92；
12、《砼强度检验评定标准》GB107－87；
13、《建筑工程施工质量统一标准》GB－2001；
14、《湿陷性黄土地区建筑规范》GB50025—2004.
二、施工单位
1、钻孔混凝土灌注桩复合地基施工单位：
西安市山秦工程建设有限公司

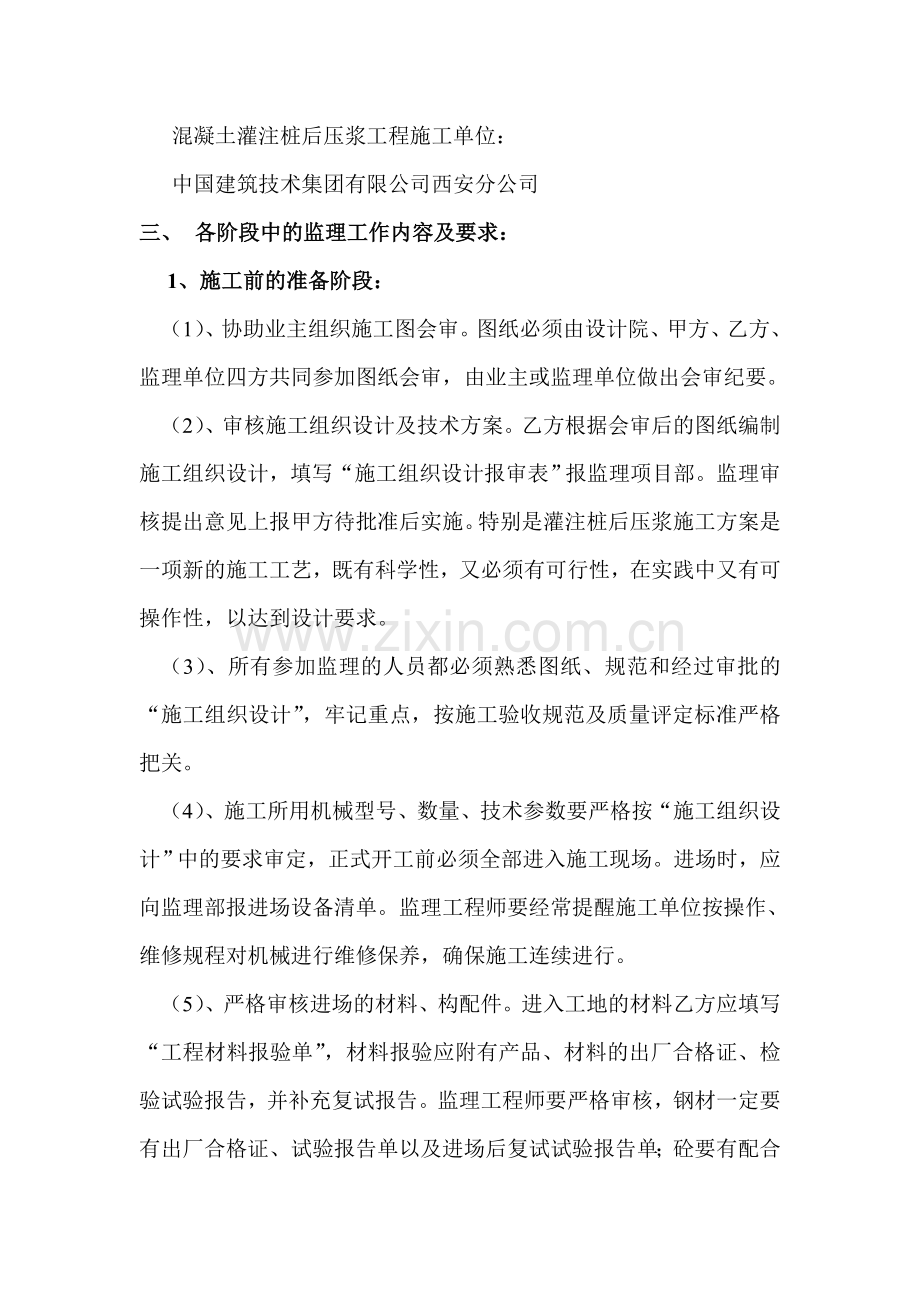

混凝土灌注桩后压浆工程施工单位：
中国建筑技术集团有限公司西安分公司
三、 各阶段中的监理工作内容及要求：
1、施工前的准备阶段：
（1）、协助业主组织施工图会审。图纸必须由设计院、甲方、乙方、监理单位四方共同参加图纸会审，由业主或监理单位做出会审纪要。
（2）、审核施工组织设计及技术方案。乙方根据会审后的图纸编制施工组织设计，填写“施工组织设计报审表”报监理项目部。监理审核提出意见上报甲方待批准后实施。特别是灌注桩后压浆施工方案是一项新的施工工艺，既有科学性，又必须有可行性，在实践中又有可操作性，以达到设计要求。
（3）、所有参加监理的人员都必须熟悉图纸、规范和经过审批的“施工组织设计”，牢记重点，按施工验收规范及质量评定标准严格把关。
（4）、施工所用机械型号、数量、技术参数要严格按“施工组织设计”中的要求审定，正式开工前必须全部进入施工现场。进场时，应向监理部报进场设备清单。监理工程师要经常提醒施工单位按操作、维修规程对机械进行维修保养，确保施工连续进行。
（5）、严格审核进场的材料、构配件。进入工地的材料乙方应填写“工程材料报验单”，材料报验应附有产品、材料的出厂合格证、检验试验报告，并补充复试报告。监理工程师要严格审核，钢材一定要有出厂合格证、试验报告单以及进场后复试试验报告单；砼要有配合比报告单、材料试验报告、水泥要有抽样复试报告单。钢材、水泥的出场合格证及材质报告单，应经监理工程师审核、签字，在项目部的材料进场登记表中登记。
（6）、审核进场施工人员情况。施工人员数量、工种、职务、等级，乙方要报明细表给监理部，监理人员要进行审核。对相关管理人员和特殊工种人员必须持证上岗，所有施工人员要与所报明细相符。
（7）、检查并督促落实施工现场布置。施工现场应在确保安全和文明工地的前提下合理科学的布置、供水、供电、排水、三通一平、临设等。
（8）、审核工程测量放线结果。监理要配合勘测设计单位对坐标点、BM点、轴线进行交接验收。BM点全部采用绝对高程并贯穿于施工全过程，工程施工中使用的临时点的高程，都要换算成绝对高程。
施工单位应填写“施工测量放线报验单”，施工测量放线报告检验单应附桩位图，工程应统一编号，测出每一个桩位的孔顶标高，并计算出钢筋顶标高，孔底标高，统一列表上报监理工程师审核。监理工程师核定确认轴线及桩位放线无误并签认后方可施工。
（9）、以上内容全部达到规定要求后总监理工程师签发开工令，转入正式施工阶段。
2、施工阶段监理工作：
（1）、灌注桩后压浆施工实行每一根桩跟踪旁站监理。旁站监理填写旁站记录，施工单位现场技术人员在旁站记录上签名。旁站监理人员的主要职责见建设部颁发的《房屋建筑工程施工旁站监督管理办法》。
（2）、对每一根桩，监理工程师必须检查并做详细记录。
（3）、在施工过程中出现的问题要立即采取有效措施进行处理，记录在监理值班日志上，重大问题要向总监理工程师汇报。
3、后压浆施工中监理职责：
本工程采用循环钻成孔，桩径Φ600,有效桩长依每栋楼检测成果而设计，桩顶标高不等，桩身混凝土强度等级C30,灌注桩后压浆桩总数约1053根，后压浆采用桩侧、桩端复式定量压浆，水泥用量2000㎏／桩，桩侧压浆阀设置2层，分别在桩顶标高下11.0m和17.0m处，桩端压浆管设置2根，压浆阀设置在桩底，后压浆单桩竖向承载力要求Qu=4500KN.
（1）后压浆管的构造和设置要求：
①压浆管采用合格的普通焊接钢管，桩端压浆管为Φ25×2.4㎜，桩侧压浆管为Φ20×2.2㎜。
②套丝管连接件:管箍、堵头、三通等均为水暖标准件。
③压浆管上端，设管箍并用管堵堵住，在安装压浆联结阀时取下管堵。
④压浆管间联结为钢管套丝后，用管箍联结。
⑤桩端压浆管端部管箍为变径管箍（25㎜～40㎜）。
⑥桩侧压浆阀通过三通与压浆管联结。
⑦钢筋笼分段制作，井口焊接对焊时，桩端压浆管连接采用管箍直接套接。
⑧桩基施工单位应配合后压浆管的设置、安装和井口对接。
⑨每根桩2根桩端压浆管，在钢筋笼内绑扎固定，桩端压浆阀设置在桩底，2根桩侧压浆管设置在钢筋笼外，长度分别在桩顶标高下11.0M和17.0M处
⑩管间联结丝口要拧紧，防止渗漏，后压浆管位置要准确，在笼中要竖直，管间联结不得错位。
（2）后压浆施工控制指标:
①严格按设计图纸施工，后压浆桩的特定要求为桩孔深度不超过设计深度。
②在成孔结束、安装导管后，准备灌注混凝土前，应再次量测孔深和桩端沉渣厚度（厚度100—300㎜），以上两项必须经监理、后压浆和桩基施工单位共同验收确认并签字，才能进行下道工序。
③为了确保后压浆的质量，使后压浆管阀不受损坏，在钢筋笼起吊、安装过程中，严禁撞笼、扭笼、墩笼，灌注混凝土过程中不得浮笼。
④严格控制后压浆水泥用量，侧、端桩压浆各1000㎏／桩，合计2000㎏／桩。
（3）后压浆施工质量保证措施：
①后压浆管、阀制作属于专利产品，要向业主和监理出具压浆管阀自检验收合格证明文件。
②后压浆管制作所用的钢管和联结件（水暖标准件）均附合格产品证明资料。在联结管箍、三通及压浆阀时，必须拧紧、拧深、牢固经后压浆施工单位自检合格后报监理验收确认。进入桩内并成桩后，后压浆施工单位承担施工质量责任。
③压浆水泥进场质量验收：
根据用量购进水泥，水泥各种资料齐全，现场取样送有资质的检测单位进行水泥安定性、强度检验。
④灌注桩后压浆施工先注桩侧压浆阀，再向桩端压浆阀压浆。开始压浆时和注浆过程，应记录注浆起始压力、正常注浆压力范围、注浆终止压力、注浆时间、注浆量等数据，特别是水泥用量准确计量，单桩注浆完毕，经自检合格后报监理检查验收。如果定量注浆压力偏小，小于设计注浆压力，经业主、监理同意，可适量增加注浆水泥用量。若出现桩侧或桩间溢浆，可采用间歇压浆。如果一侧桩端压浆管堵塞或损坏，可从另一侧桩端压浆管压入，如果一侧压浆管注浆压力大于6.0MPa，则该桩剩余水泥浆液均由另一侧压浆管压入。如果桩侧压浆管堵塞或损坏，则该桩水泥浆液均由桩端压浆管压入。
4、测试验收整理资料阶段：
全部桩基施工结束后须按规范标准和设计要求进行动载试验，试验数量由监理人员会同业主确定。试验结束后施工单位整理出完整的资料，测试单位提出完整测试。资料，监理写出本阶段施工评估报告交甲方，施工单位同业主联系质监站验收。
四、资料表格要统一使用，内容要齐全真实和不漏项，有关人员签字，时间不得忽略。
附一：桩基施工监理所用的表格。（1—6）
附二：桩基施工单位所有的表格。（1—5）

附一
设 备 进 场 统 计 表
监（1）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　编号
序　号
进 场 日 期
名 称
型 号
进 场 数 量
监理工程师签认
备 注

陕西大成建设投资管理有限责任公司
水 泥 进 场 统 计 表
监（2）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　编号
序　号
进 场 日 期
牌 号
出厂日期
出厂合格证
取样日期
取样数量
取样监证人
检验结论

陕西大成建设投资管理有限责任公司
钢 材 进 场 统 计 表
监（3）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　编号
序　号
进 场 日 期
规 格 型 号
出厂合格证
取样日期
复试结论
取样鉴证人
备 注

陕西大成建设投资管理有限责任公司
混 凝 土 试 块 统 计 表
监（4）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　编 号
序　号
设计强度
等 级
使用部位
取样鉴证人
试块制作
日 期
试验强度等 级
试验日期
结 论
备 注

陕西大成建设投资管理有限责任公司

钢筋焊接检验登记表
监（5）
序
号
钢材规格型号
钢 筋
生产厂
焊条型号名称
焊 条
生产厂
焊接试验时间
焊 缝
长 度
焊 接
厚 度
检 验
结 论
见证人

附二
工程技术资料及表格
工程施工管理及技术资料分为以下五大类，采取统一表格：
　　第一部分：工程质量保证资料（常用表格）
第二部分：工程分部分项质量保证资料
第三部分：施工技术资料
第四部分：施工管理资料
第五部分：竣工图
竣工图由施工企业负责编制，并将前述第一部分至第四部分的施工资料，依次有序的装订成册。其中设计变更应以设计单位重新绘制的图纸为准，施工中没有变更的图纸，应由施工单位自行绘制后，加盖竣工图标印章，变更不太大的图纸，可将变更部分绘制在兰图上，对增绘的图及文字说明，应用黑色绘图墨水绘制书写（不得使用铅笔或圆珠笔）。
上述各项资料内容随施工进度，同步收集积累，整理编制。要求做到及时、齐全、准确、真实、可信，不得弄虚作假。

第一部分　　工程保证资料常用表格
（施工单位）
序 号
表 号
表 格 名 称
1
陕ZBZ－10101
钢材钢管出厂合格证、钢材进场实验报告汇总表
2
陕ZBZ－10102
钢筋物理试验报告
3
陕ZBZ－10201
焊接度（检）验报告汇总表
4
陕ZBZ－10202
钢筋焊接试验报告
5
陕ZBZ－10203
焊条、焊剂合格证汇总表
6
陕ZBZ－10204
焊条试验报告
7
陕ZBZ－10206
施焊人员上岗证登记表
8
陕ZBZ－10301
水泥出厂合格证，水泥进场试验报告汇总表
9
陕ZBZ－10302
水泥复试报告
10
陕ZBZ－10303
水泥安定性试验报告
11
陕ZBZ－10304
砼外加剂掺合料试验报告
12
陕ZBZ－10701
砼试件统计分析评定汇总表
13
陕ZBZ－10702
予拌砼，现场拌制砼配合比报告
14
陕ZBZ－10703
砼抗压强度试验报告
15
陕ZBZ－10705
现场砼试件强度统计分析评定表
16
陕ZBZ－1001
打（试）桩记录、桩基工程总体评价汇总表

第二部分　分部分项工程质量检验评定表格
（施工单位）
序 号
表 号
表　格　名　称
1
建3－8－1
混凝土和钢筋砼灌注桩分项工程质量检验评定表
2
除上表以外乙方
尚应具备的表格：
有关桩基施工质量的分项工程检验评定表格，施工单位自备。
第三部分　　　施工技术资料
　　1、施工技术交底记录；包括各分项工程施工技术、措施方法、质量要求等。
2、钢筋检查验收记录；
3、高程引测记录；
4、工程测量定位放线成果报告；
5、设计变更通知；
6、混凝土工程施工记录；
7、工程质量事故，机械设备事故报告；
8、图纸会审纪要；
9、配合比设计通知单；
10、砼计量台帐；
11、技术交底记录；
12、砂石料含泥量、含水量、坚固性、有害物质含量及颗粒级配试验报告，筛分检验报告；
13、钢筋出厂证明、合格证、复试报告、焊接试验报告。
第四部分　　施工管理资料
　　1、开、竣工报告表；
2、工程验收记录；
3、施工许可证；
4、施工（营业）执照；
5、施工合同；
6、施工方案或施工组织设计；
7、建筑工程中标通知书；
8、施工测温记录及天气情况记录；
9、管理类各种文件、通知等；
10、施工日志；
11、工序交接检查记录；
12、安全检查记录；
13、预决算书。
第五部分　　竣工图
竣工图由承包商根据实际施工情况绘制，经监理审核会签后加盖竣工图标印章。

新一代·北城国际
钻孔混凝土灌注桩后压浆工程施工
监 理 细 则

项目名称：新一代·北城国际
时　　间：二○○八年
总监理工程师：庞学毅
审　　批：张勿廷
编　　号：JLXZ－XYD·BCGJ

陕西大成建设投资管理有限责任公司
二○○八年
