有关陶瓷知识.doc

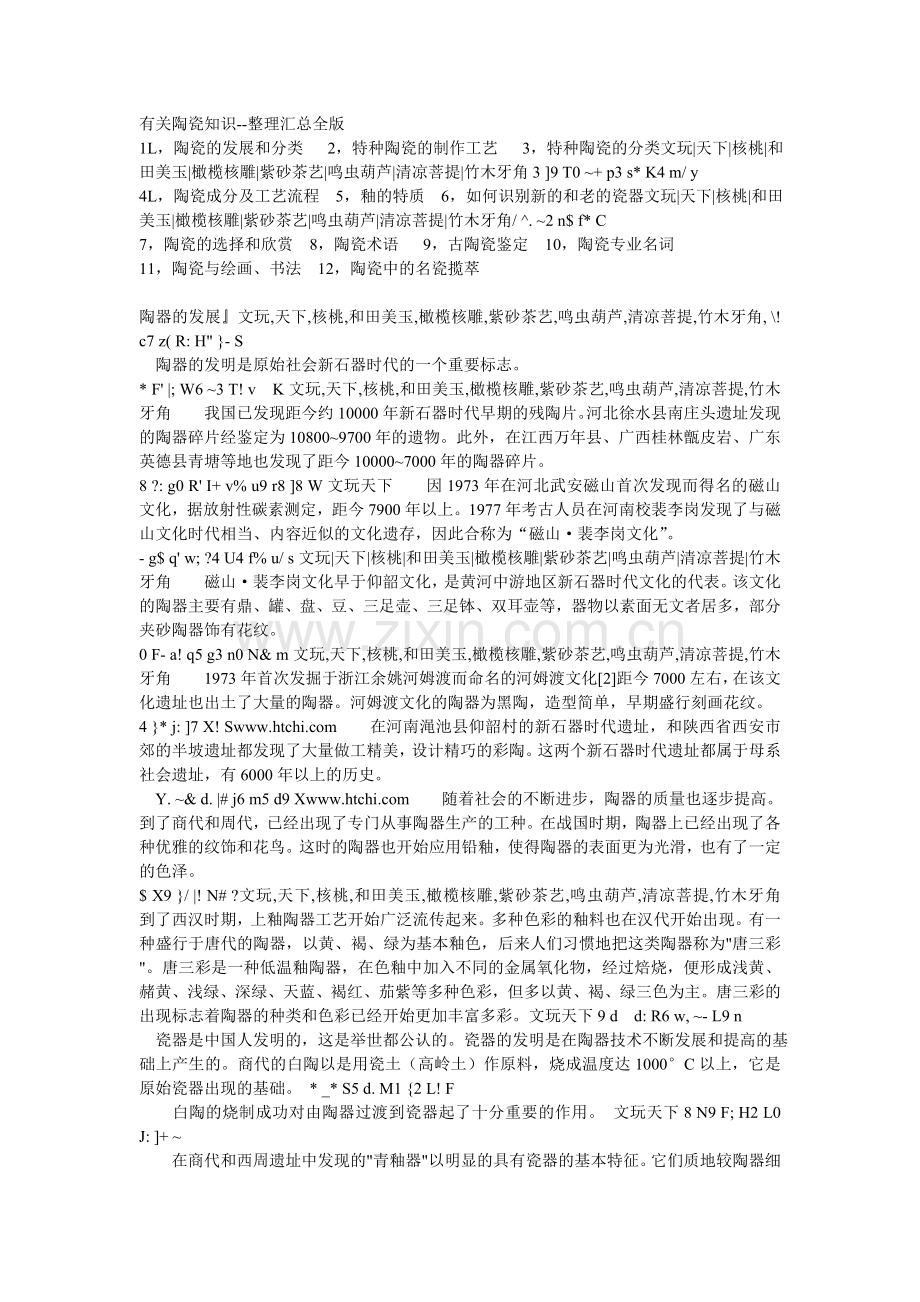

有关陶瓷知识--整理汇总全版
1L，陶瓷的发展和分类 2，特种陶瓷的制作工艺 3，特种陶瓷的分类文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角3 ]9 T0 ~+ p3 s* K4 m/ y
4L，陶瓷成分及工艺流程 5，釉的特质 6，如何识别新的和老的瓷器文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角/ ^. ~2 n$ f* C
7，陶瓷的选择和欣赏 8，陶瓷术语 9，古陶瓷鉴定 10，陶瓷专业名词
11，陶瓷与绘画、书法 12，陶瓷中的名瓷揽萃

陶器的发展』文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角, \! c7 z( R: H" }- S
陶器的发明是原始社会新石器时代的一个重要标志。
* F' |; W6 ~3 T! v K文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角　　我国已发现距今约10000年新石器时代早期的残陶片。河北徐水县南庄头遗址发现的陶器碎片经鉴定为10800~9700年的遗物。此外，在江西万年县、广西桂林甑皮岩、广东英德县青塘等地也发现了距今10000~7000年的陶器碎片。
8 ?: g0 R' I+ v% u9 r8 ]8 W文玩天下　　因1973年在河北武安磁山首次发现而得名的磁山文化，据放射性碳素测定，距今7900年以上。1977年考古人员在河南校裴李岗发现了与磁山文化时代相当、内容近似的文化遗存，因此合称为“磁山·裴李岗文化”。
- g$ q' w; ?4 U4 f% u/ s文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角　　磁山·裴李岗文化早于仰韶文化，是黄河中游地区新石器时代文化的代表。该文化的陶器主要有鼎、罐、盘、豆、三足壶、三足钵、双耳壶等，器物以素面无文者居多，部分夹砂陶器饰有花纹。
0 F- a! q5 g3 n0 N& m文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角　　1973年首次发掘于浙江余姚河姆渡而命名的河姆渡文化[2]距今7000左右，在该文化遗址也出土了大量的陶器。河姆渡文化的陶器为黑陶，造型简单，早期盛行刻画花纹。
4 }* j: ]7 X! S　　在河南渑池县仰韶村的新石器时代遗址，和陕西省西安市郊的半坡遗址都发现了大量做工精美，设计精巧的彩陶。这两个新石器时代遗址都属于母系社会遗址，有6000年以上的历史。
Y. ~& d. |# j6 m5 d9 X　　随着社会的不断进步，陶器的质量也逐步提高。到了商代和周代，已经出现了专门从事陶器生产的工种。在战国时期，陶器上已经出现了各种优雅的纹饰和花鸟。这时的陶器也开始应用铅釉，使得陶器的表面更为光滑，也有了一定的色泽。
$ X9 }/ |! N# ?文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角　　到了西汉时期，上釉陶器工艺开始广泛流传起来。多种色彩的釉料也在汉代开始出现。有一种盛行于唐代的陶器，以黄、褐、绿为基本釉色，后来人们习惯地把这类陶器称为"唐三彩"。唐三彩是一种低温釉陶器，在色釉中加入不同的金属氧化物，经过焙烧，便形成浅黄、赭黄、浅绿、深绿、天蓝、褐红、茄紫等多种色彩，但多以黄、褐、绿三色为主。唐三彩的出现标志着陶器的种类和色彩已经开始更加丰富多彩。文玩天下9 d d: R6 w, ~- L9 n
瓷器是中国人发明的，这是举世都公认的。瓷器的发明是在陶器技术不断发展和提高的基础上产生的。商代的白陶以是用瓷土（高岭土）作原料，烧成温度达1000°C以上，它是原始瓷器出现的基础。 * _* S5 d. M1 {2 L! F
　　白陶的烧制成功对由陶器过渡到瓷器起了十分重要的作用。 文玩天下8 N9 F; H2 L0 J: ]+ ~
　　在商代和西周遗址中发现的"青釉器"以明显的具有瓷器的基本特征。它们质地较陶器细腻坚硬，胎色以灰白居多，烧结温度高达1100-1200°C，胎质基本烧结，吸水性较弱，器表面施有一层石灰釉。但是它们与瓷器还不完全相同。被人称为"原始瓷"或"原始青瓷"。 5 W' r8 q) s! e/ Z
　　原始瓷从商代出现后，经过西周、春秋战国到东汉，历经了1600-1700年间的变化发展，由不成熟逐步到成熟。 文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角, i0 M0 H1 l$ h6 }
　　东汉以来至魏晋时制作的瓷器，从出土的文物来看多为青瓷。这些青瓷的加工精细，胎质坚硬，不吸水，表面施有一层青色玻璃质釉。这种高水平的制瓷技术，标志着中国瓷器生产已进入一个新时代。 文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角* u! u& ^8 F' ~4 Z! l( P7 R
　　我国白釉瓷器萌发于南北朝，到了隋朝，已经发展到成熟阶段。至唐代更有新的发展。瓷器烧成温度达到1200°C，瓷的白度也达到了70%以上，接近现代高级细瓷的标准。这一成就为釉下彩和釉上彩瓷器的发展打下基础。 文玩天下) M/ d. s; H0 m! s& N8 ^& k o: U
　　宋代瓷器，在胎质，釉料和制作技术等方面，又有了新的提高，烧瓷技术达到完全成熟的程度。在工艺技术上，有了明确的分工，在我国瓷器发展的一个重要阶段。宋代闻名中外的名窑很多，耀州窑、磁州窑、景德镇窑、龙泉窑、越窑、建窑以及被称为宋代五大名窑的汝、官、哥、钧、定等产品都有它们自己独特的风格。耀州窑（陕西铜川）产品精美，胎骨很薄，釉层匀净；磁州窑（河北彭城）以磁石泥为坯，所以瓷器又称为磁器。磁州窑多生产白瓷黑花的瓷器；景德镇窑的产品质薄色润，光致精美，白度和透光度之高被推为宋瓷的代表作品之一；龙泉窑的产品多为粉青或翠青，釉色美丽光亮；越窑烧制的瓷器胎薄，下巧细致，光泽美观；建窑所生产的黑瓷是宋代名瓷之一，黑釉光亮如漆；汝窑为宋代五大名窑之冠，瓷器釉色以淡青为主色，色清润；官窑是否存在一直是人们争议的问题，一般学者认为，官窑就是卞京官窑，窑设于卞京，为宫廷烧制瓷器；哥窑在何处烧造也一直是人们争议的问题。根据各方面资料的分析，哥窑烧造地点最大的可能是与北宋官窑一起生产；均窑烧造的彩色瓷器较多，以胭脂红最好葱绿及墨色的瓷器也不错；定窑生产的瓷器胎细，质薄而有光，瓷色滋润，白釉似粉，称粉定或白定。
# u. F, `+ r5 T$ [2 b: |文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角　　我国古代陶瓷器釉彩的发展，是从无釉到有釉，又由单色釉到多色釉，然后再由釉下彩到釉上彩，并逐步发展成釉下与釉上合绘的五彩，斗彩。
4 V9 ]3 L) L8 E0 U文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角　　彩瓷一般分为釉下彩，釉中彩和釉上彩三大类，在胎坯上先画好图案，上釉后入窑烧炼的彩瓷叫釉下彩{温度1100-1340}；上釉后入窑烧成的瓷器再彩绘再烧1100--1340度}为釉中彩，上釉后入窑烧成的瓷器再彩绘，又经炉火烘烧{600-800度}而成的彩瓷，叫釉上彩。明代著名的青花瓷器就是釉下彩的一种。
* H9 x8 [0 t. N" F% [文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角
1 H+ X( X. O0 ]5 a) `-----------------------------------------------------------------------文玩天下! Y' s/ |2 I9 L5 T R
-----------------------------------------------------------------------
$ ~& o# D& C4 P: X文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角6 q' W) F) H5 l6 k& b
陶瓷的分类) X1 o" M5 D( }8 Z" R6 d& w: F

# l% v, P; g9 }. ? t% I文玩天下 陶瓷制品的品种繁多，它们之间的化学成分．矿物组成，物理性质，以及制造方法，常常互相接近交错，无明显的界限，而在应用上却有很大的区别。因此很难硬性地归纳为几个系统，详细的分类法各家说法不一，到现在国际上还没有一个统一的分类方法。常用的有如下两种从不同角度出发的分类法： O& k4 M' H: `" \
(一)按用途的不同分类　　 p, F( ^9 {( p! W, w
　　1．日用陶瓷：如餐具、茶具、缸，坛、盆、罐、盘、碟、碗等。
8 Q, c! Z$ {! L( ~: V" y1 ?文玩天下　　2．艺术{工艺}陶瓷：如花瓶、雕塑品、园林陶瓷、器皿、 陈设品等。7 h; h, t" Q0 i
　　3．工业陶瓷：指应用于各种工业的陶瓷制品。又分以下6各方面：文玩天下: ^" X* ?' C6 }. n8 ~
　　①建筑一卫生陶瓷： 如砖瓦，排水管、面砖，外墙砖，卫生洁其等；% G7 q) n0 _- G" `# G" u3 W
　　②化工{化学}陶瓷： 用于各种化学工业的耐酸容器、管道，塔、泵、阀以及搪砌反应锅的耐酸砖、灰等；& g- w: i9 N+ K9 j8 Y, F) }
　　③电瓷： 用于电力工业高低压输电线路上的绝缘子。电机用套管，支柱绝缘于、低压电器和照明用绝缘子，以及
6 y9 A/ ], p: M" {' ^文玩天下　　电讯用绝缘子，无线电用绝缘子等；: o' ^( f- E: j
　　④特种陶瓷： 用于各种现代工业和尖端科学技术的特种陶瓷制品，有高铝氧质瓷、镁石质瓷、钛镁石质瓷、锆英
% S6 T( ^, y6 z6 f文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角　　石质瓷、锂质瓷、以及磁性瓷、金属陶瓷等。文玩天下$ f) C" S/ {& o- \
　　(二)按所用原料及坯体的致密程度分类可分为：3 x! _2 J8 E# R/ l$ ^& X
　　粗陶(brickware or terra-cotta)， 细陶 (potttery)，炻器 (stone Ware)，半瓷器 (semivitreous china)，以至瓷器(130relain)，原料是从粗到精，坯体是从粗松多孔，逐步到达致密，烧结，烧成温度也是逐渐从低趋高。
# i: t/ z" m2 m" f2 D文玩天下　　粗陶是最原始最低级的陶瓷器，一般以一种易熔粘土制造。在某些情况下也可以在粘土中加入熟料或砂与之混合，以减少收缩。这些制品的烧成温度变动很大，要依据粘土的化学组成所含杂质的性质与多少而定。以之制造砖瓦，如气孔率过高，则坯体的抗冻性能不好，过低叉不易挂住砂浆，所以吸水率一般要保持5～15％之间。烧成后坯体的颜色，决定于粘土中着色氧化物的含量和烧成气氛，在氧化焰中烧成多呈黄色或红色，在还原焰中烧成则多呈青色或黑色。- {1 x0 x! \. H' ~% ]* h
　　我国建筑材料中的青砖，即是用含有Fe2O3的黄色或红色粘土为原料，在临近止火时用还原焰煅烧，使Fe203还原为FeON成青色，陶器可分为普通陶器和精陶器两类。普通陶器即指土陶盆．罐、缸、瓮．以及耐火砖等具有多孔性着色坯体的制品。精陶器坯体吸水率仍有4～1 2％，因此有渗透性，没有半透明性，一般白色，也有有色的。釉多采用含铅和硼的易熔釉。它与炻器比较，因熔剂宙量较少，烧成温度不超过1300℃，所以坯体增未充分烧结；与瓷器比较，对原料的要求较低，坯料的可塑性较大，烧成温度较低。不易变形，因而可以简化制品的成形，装钵和其他工序。但精陶的机械强度和冲击强度比瓷器．炻器要小，同时它的釉比上述制品的釉要软，当它的釉层损坏时，多孔的坯体即容易沾污，而影响卫生。
1 s V) d6 C+ }: m文玩天下　　精陶按坯体组成的不同，又可分为：粘土质、石灰质，长石质、熟料质等四种。粘土质精陶接近普通陶器。石灰质精陶以石灰石为熔剂，其制造过程与长石质精陶相似，而质量不及长石质精陶，因之近年来已很少生产，而为长石质精陶所取代。长石质精陶又称硬质精陶，以长石为熔剂。是陶器中最完美和使用最广的一种。近世很多国家用以大量生产日用餐具(杯、碟盘予等)及卫生陶器以代替价昂的瓷器。热料精陶是在精陶坯料中加入一定量熟料，目的是减少收缩，避免废品。这种坯料多应用于大型和厚胎制品(如浴盆，太的盥洗盆等)。
# W/ P; B* ~- u4 _' x文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角　　炻器在我国古籍上称“石胎瓷”，坯体致密，已完全烧结，这一点已很接近瓷器。但它还没有玻化，仍有2％以下的吸水率，坯体不透明，有白色的，而多数允许在烧后呈现颜色，所以对原料纯度的要求不及瓷器那样高，原料取给容易。炻器具有很高的强度和良好的热稳定性，很适应于现代机械化洗涤，并能顺利地通过从冰箱到烤炉的温度急变，在国际市场上由于旅游业的发达和饮食的社会化，炻器比之搪陶具有更大的销售量。5 i$ @0 K& Y( Q
　　半瓷器的坯料接近于瓷器坯料，但烧后仍有3～5％的吸水率(真瓷器，吸水率在0.5％以下)，所以它的使用性能不及瓷器，比精陶则要好些。
1 t% B I q2 m9 _6 A$ ~文玩天下　　瓷器是陶瓷器发展的更高阶段。它的特征是坯体已完全烧结，完全玻化，因此很致密，对液体和气体都无渗透性，胎薄处星半透明，断面呈贝壳状，以舌头去舔，感到光滑而不被粘住．硬质瓷具有陶瓷器中最好的性能。用以制造高级日用器皿，电瓷、化学瓷等。文玩天下6 `, J- q; U: g- a, j
　　软质瓷 (soft porcelain) 的熔剂较多，烧成温度较低，因此机械强度不及硬质瓷，热稳定性也较低，但其透明度高，富于装饰性，所以多用于制造艺术陈设瓷。至于熔块瓷 (Fritted porcelain) 与骨灰磁 (bone china)，它们的烧成温度与软质瓷相近，其优缺点也与软质瓷相似，应同属软质瓷的范围。这两类瓷器由于生产中的难度较大(坯体的可塑性和干燥强度都很差，烧成时变形严重)，成本较高，生产并不普遍。英国是骨灰瓷的著名产地，我国唐山也有骨灰瓷生产。文玩天下+ g: K. t* c ?
文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角# B3 H, e9 T9 g4 d1 a8 d9 J+ I( p
特种陶瓷是随着现代电器，无线电、航空、原子能、冶金、机械、化学等工业以及电子计算机、空间技术、新能源开发等尖端科学技术的飞跃发展而发展起来的。这些陶瓷所用的主要原料不再是粘土，长石，石英，有的坯休也使用一些粘土或长石，然而更多的是采用纯粹的氧化物和具有特殊性能的原料，制造工艺与性能要求也各不相同。

特种陶瓷的制作工艺 文玩天下2 t5 r" z; I5 \% c) F" a" W2 I
1、成形方法与结合剂的选择 文玩天下9 W$ n! [1 f$ X9 N9 }
特种陶瓷成形方法有很多种，生产中应根据制品的形状选择成形方法，而不同的成形方法需选用的结合剂不同。常见陶瓷成形方法、结合剂种类及用量如下 文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角2 I# O2 Q5 z+ A
所示： 文玩天下2 o, g# v, h2 f. w" K# ^
特种陶瓷成形方法、结合剂种类和用量
) a3 t( u" K/ k8 ^# Q5 r文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角成形方法 结合剂举例 <结合剂用量（质量％）
2 y* r+ ~# P( W文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角千压法 聚乙烯醇缩丁醛等 1~5 文玩天下. M2 U Y/ q7 x3 r/ ~2 R
浇注法 丙烯基树脂类 1~3 7 f6 s& Y4 K8 x4 e
挤压法 甲基纤维素等 5~15
: d& T* G9 A5 q( w7 ?# G文玩天下注射法 聚丙烯等 10~25
+ r: u$ ? D( q5 x文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角等静压法 聚羧酸铵等 0~3
6 o% q% k1 M( Y2 d文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角结合剂可分为润滑剂、增塑剂、分散剂、表面活性剂（具有分散剂和润滑功能）等，为满足成形需要，通常采用多种有机材料的组合。选择结合剂，要考虑以下因素：
% k7 ` ]8 i5 n4 ~+ a9 M! Rl）结合剂能被粉料润湿是必要条件。当粉料的临界表面张力（yoc）或表面自由能（yos）比结合剂的表面张力（yoc）大时，才能很好地润湿。 2 |# O5 b9 y. j; @
2）好的结合剂易于被粉料充分润湿，且内聚力大。当结合剂被粉料润湿时，在相互分子间发生引力作用，结合剂与粉料间发生红结合（一次结合），同时，在结合剂分子内，由于取向、诱导、分散效果而产生内聚力（二次结合）。虽然水也能把杨料充分润湿，但水易挥发，分子量较小，内聚力小，不是好的结合剂。按各种有机材料内聚力大小顺序，用基表示可排列如下：
' W) t0 ]1 `! \文玩天下一CONH一＞－CONH2＞一COOH＞一OH＞－NO2＞－COOC2H5＞一COOCH5＞－CHO＞＝CO＞－CH3＞＝ CH2＞－CH2
$ E! I- r- E& K+ x- ?文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角3）结合剂的分子量大小要适中。要想充分润湿，希望分子量小，但内聚力弱。随着分子量增大，结合能力增强。但当分子量过大时，围内聚力过大而不易被润湿，且易使坯体产生变形。为了帮助分子内的链段运动，此时要适当加入增塑剂，在其容易润湿的同时，使结合剂更加柔软，便于成形。 文玩天下- a0 l" j( y" b$ ^$ i% L
4）为保证产品质量，还需要防止从结合剂、原材料和配制工序混人杂质，使产品产生有害的缺陷。 文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角& n+ ]7 H8 W) g! M" ]- D. Z5 V. O4 |6 u
在原料配制中，用粉碎、混合等机械方法和结合剂、分散剂配合，达到分散，尽可能不含有凝聚粒子。结合剂受到种类及其分子量，粒子表面的性质和溶剂的溶解性等影响，吸附在原料粒子表面上，通过立体稳 定化效果，起到防止粉末原料凝聚的作用。在成形工序中，结合剂给原料以可塑性，具有保水功能，提高成形体强度和施工作业性。一般来说，结合剂由于妨碍陶瓷的烧结，应在脱脂工序通过加热使其分解挥发掉。因此，要选用能够易于飞散除去以及不含有害无机盐和金属离子的有机材料，才能确保产品质量。 文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角( [; \4 M1 i( D5 w
2、陶瓷注射成形和成形用结合剂 文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角, H$ p" @2 [- C: G) b8 f
氮化硅由于具有高强度、高耐磨性、低密度（轻量化）、耐热化、耐腐蚀性等优良性能，所以适用于制造涡加料机叶、摇臂式烧嘴、辅助燃烧室等汽车用陶瓷部件。这些部件要求复杂的形状、高精度尺寸和高可靠性。不允许有内在缺陷（裂纹、气孔、异物等）和表面缺陷。 文玩天下. l1 q# s% ^* _- v% {( x
满足这些质量要求的成形技术之一，有陶瓷注射成形法（高压）。其工艺流程如下： ) ^2 F( c1 y L( g' S6 e# G

$ W4 Z u* R) ]9 P% @+ t( B成形工艺中，不能产生由成形材料的流动性、金属温度等引起的沟线和由成形条件引起的穴孔等缺陷；在脱脂工艺中，不使其产生由有机材料组成和热分解速度引起的脱脂裂纹。有机材料的选定也得满足这些质量要求。 文玩天下- e$ G' O' {$ y# k8 f+ K
一般来说，陶瓷注射成形使用的有机材料由结合剂、助剂、可塑剂构成，结合剂可使用聚丙烯（PP）、无规则聚丙烯（APP）、聚乙烯（PE）、乙烯一醋酸乙烯共聚体（EVA）、聚苯乙烯（PS）、丙烯酸系树脂等。其中PE具有优异的成形性；EVA与其他树脂的相溶性好，流动性、成形性也好；APP具有与其他树脂相溶性好、富于流动性和脱脂性的特征；PS流动性好。助剂有蜡石石蜡、微晶石蜡、变性石蜡、天然石蜡、硬脂酸、配合剂等。成形材料的流动性可以使用高式流动点测定器和熔化分度器进行评价。当脱脂具有结合剂的含量多 时，则脱脂性有降低的倾向，助剂的石蜡多者，脱脂性好。如果有机材料在特定的温度区域不能全部飞散掉，就会影响陶瓷的烧结，因此，需要考虑热分解特性，加以选择。 文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角5 ~) s4 C) c' @) w
陶瓷注射成形使用的有机材料应选择使得成形材料的流动性和成形体的脱脂性两个特性达到最佳化。 ( p3 v& u% d& \
3、陶瓷挤压成形和成形用结合剂
7 U% R3 |6 J- L0 v* E文玩天下堇青石由于具有耐热性、耐腐蚀性、多孔质性、低热膨胀性等优良材料特性，所以广泛用作汽车尾气净化催化剂用载体。堇青石蜂窝状物利用原料粒子的取向，产生出蜂窝状结构体的低热膨胀，可用挤压成形法来制造。
4 e5 O: O: c v) n& B根据堇青石分子组成（2MgO·2Al2O3·5SiO2），原料可选用滑石、高岭土和氧化铝。成形用坯土从口盖里面的供给孔进入口盖内，经过细分后，向薄壁扩展，再结合，由此求得延伸性和结合性好的质量。另外，作为挤压成形后的蜂窝状体，为了保持形状，坯土的屈服值高者好，也就是说，选择结合剂应使坯土的流动性和自守性两个性能达到最佳化。
! V0 u/ n5 n; O; O7 X文玩天下原料粉末、结合剂、助剂（润滑剂、界面活性剂等）及水经机械混练后，用螺杆挤压机连续式挤压或用油压柱塞式挤压机挤压成形。一般来说，挤压成形使用的结合剂只要用低浓度水溶液，便可显示出高粘性的结合性能。常用的有甲基纤维素（MC）、羧甲基纤维素（CMC）、聚氧乙烯（PEO）、聚乙烯醇（PVA）、羟乙基纤维素（HEC）等。MC能很好溶于水中，当加热时很快胶化。CMC能很好溶于水中，分散性、稳定性也高。PVA 广泛地用于各种成形。润滑剂可减少粉体间的磨擦，界面活性剂可提高原料粉末与水的润湿性。 文玩天下6 X7 a! y8 {# E0 H
缺乏可塑性，具有膨胀特性的坯土使挤压不够光滑，表面缺陷增加。因此，对结合剂的性能应有评价指标。评价还土的可塑性方法，有施加扭曲、压缩、拉伸等应力，求出应力与变形之间的关系，用毛细管流变计的方法、粘弹性的方法等。用这种方法可以评价坯土的自守性和流动性。在用粘弹性的方法评价时，可得出结合剂配合量增加到一定程度时，自守性和流动性均会增加的结果。也就是说，结合剂配合量的增加有助于原料的可塑性增加。 3 D. Y1 W' V8 A: S
有机材料是特种陶瓷的主要结合剂，合理选用这些有机材料是保证产品质量的关键。在生产中，应根据粉料的特性、制品的形状、成形方法综合进行选择。

特种陶瓷的分类
* }, y2 k& Z, J6 u# r/ v文玩天下特种陶瓷是二十世纪发展起来的，在现代化生产和科学技术的推动和培育下，它们"繁殖"得非常快，尤其在近二、三十年，新品种层出不穷，令人眼花缭乱。按照化学组成划分有：
& g, F R4 D2 _* ?5 q% w) Q5 r0 E文玩天下①氧化物陶瓷：氧化铝、氧化锆、氧化镁、氧化钙、氧化铍、氧化锌、氧化钇、氧化钛、氧化钍、氧化铀等。
. R) {7 C6 B4 [ f+ d P7 L文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角②氮化物陶瓷：氮化硅、氮化铝、氮化硼、氮化铀等。
, J# x& C( B8 j6 t N# F文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角③碳化物陶瓷：碳化硅、碳化硼、碳化铀等。 文玩天下" [% {+ ]7 r$ O( p0 l
④硼化物陶瓷：硼化锆、硼化镧等。 文玩天下* @% \% w4 [. v6 K! |9 o/ G3 E2 Y
⑤硅化物陶瓷：硅化钼等。 4 ]8 H7 X* q3 M# v: Z$ G/ z
⑥氟化物陶瓷：氟化镁、氟化钙、氟化镧等。 文玩天下$ j' |3 j' y. z- J. @
硫化物陶瓷：硫化锌、硫化铈等。还有砷化物陶瓷，硒化物陶瓷，碲化物陶瓷等。
w" w0 C+ r6 D; S+ d% l文玩天下除了主要由一种化合物构成的单相陶瓷外，还有由两种或两种以上的化合物构成的复合陶瓷。例如，由氧化铝和氧化镁结合而成的镁铝尖晶石陶瓷，由氮化硅和氧化铝结合而成的氧氮化硅铝陶瓷，由氧化铬、氧化镧和氧化钙结合而成的铬酸镧钙陶瓷，由氧化锆、氧化钛、氧化铅、氧化镧结合而成的锆钛酸铅镧（PLZT）陶瓷等等。此外，有一大类在陶瓷中添加了金属而生成的金属陶瓷，例如氧化物基金属陶瓷，碳化物基金属陶瓷，硼化物基金属陶瓷等，也是现代陶瓷中的重要品种上。近年来，为了改善陶瓷的脆性，在陶瓷基体中添加了金属纤维和无机纤维，这样构成的纤维补强陶瓷复合材料，是陶瓷家族中最年轻但却是最有发展前途的一个分支。
& s/ y6 j) Y: Q* ^" s2 f4 ^文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角人们为了生产、研究和学习上的方便，有时不按化学组成，而根据陶瓷的性能，把它们分为高强度陶瓷，高温陶瓷，高韧性陶瓷，铁电陶瓷，压电陶瓷，电解质陶瓷，半导体陶瓷，电介质陶瓷，光学陶瓷（即透明陶瓷），磁性瓷，耐酸陶瓷和生物陶瓷等等。 文玩天下0 u) Z4 o O( X( k" z9 I% s0 I
随着科学技术的发展，人们可以预期现代陶瓷将会更快地发展，产生更多更新的品种

陶瓷成分及工艺流程
9 H; q' m4 I& }/ i文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角 陶瓷，陶器和瓷器的总称。陶瓷的传统概念是指所有以粘土等无机非金属矿物为原料的人工工业产品。它包括由粘土或含有粘土的混合物经混炼，成形，煅烧而制成的各种制品。由最粗糙的土器到最精细的精陶和瓷器都属于它的范围。对于它的主要原料是取之于自然界的硅酸盐矿物(如粘土、长石、石英等)，因此与玻璃、水泥、搪瓷、耐火材料等工业，同属于“硅酸盐工业”的范畴。
5 z9 U6 n! [5 x4 t3 u/ q" `+ {
8 ?, L$ N2 q0 m! p) l% X) S! I文玩天下 陶瓷工艺流程
$ \* V% z4 K% h5 \/ D. h3 n# y1 f文玩天下　　一、淘泥 高岭土是烧制瓷器的最佳原料，千百年来，多少精品陶瓷都是从这些不起眼的瓷土演变而来，制瓷的第一道工序：淘泥，就是把瓷土淘成可用的瓷泥。
2 f4 ~4 e" j! ]* h, I! q2 v" [) x( m文玩|天下|核桃|和田美玉|橄榄核雕|紫砂茶艺|鸣虫葫芦|清凉菩提|竹木牙角　　二、摞泥 淘好的瓷泥并不能立即使用，要将其分割开来，摞成柱状，以便于储存和拉坯用。 # @" U# y3 Q; M1 g+ x) o
　　三、拉坯 将摞好的瓷泥放入大转盘内，通过旋转转盘，用手和拉坯工具，将瓷泥拉成瓷坯。 文玩天下' W; ~2 u. H" z; v3 R7 F
　　四、印坯 拉好的瓷坯只是一个雏形，还需要根据要做的形状选取不同的印模将瓷坯印成各种不同的形状。
2 w6 p( ~: G' {文玩天下　　五、修坯 刚印好的毛坯厚薄不均，需要通过修坯这一工序将印好的坯修刮整齐和匀称。
, Y+ f: Q- @2 U文玩天下　　六、捺水 捺水是一道必不可少的工序，即用清水洗去坯上的尘土，为接下来的画坯、上釉等工序做好准备工作。 文玩天下9 ?! K- l6 o% @9 Y, d
　　七、画坯 在坯上作画是陶瓷艺术的一大特色，画坯有好多种，有写意的、有贴好画纸勾画的，无论怎样画坯都是陶瓷工序的点睛之笔。
& Y6 o% N( T3 ~; @/ e( x- 　　八、上釉 画好的瓷坯，粗糙而又呆涩，上好釉后则全然不同，光滑而又明亮：不同的上釉手法，又有全然不同的效果。 文玩天下9 I" k& u( |2 Z; ^# v, i3 o2 |
　　九、烧窑 千年窑火，延绵不息，经过数十道工具精雕细 的瓷坯，在窑内经受千度高温的烧炼，就像一只丑小鸭行将达化一只美天鹅。
+ o. D: U# K% o; g( W" w　　十、成瓷 经过几天的烧炼，窑内的瓷坯已变成了件件精美的瓷器，从打开的窑门中迫不及待地脱颖而出。

釉的特质
1 c; D u0 g9 m4 E文玩,天下,核桃,和田美玉,橄榄核雕,紫砂茶艺,鸣虫葫芦,清凉菩提,竹木牙角 当我们看到一件陶瓷器的时候，首先引起注意的与其说是它的造型、式样或坯体，毋宁说是罩在陶瓷表面上的釉。假如瓷器上没有挂釉的话，恐怕无论它的造型如何美、式样如何新，也会失掉这件瓷器的魅力。固然我们夸说陶瓷是一种火的艺术，靠火的作用产生了各种变化，但主要还是釉在火中起了变化。 釉与坯同样是由岩石或土产生的，它与坯的不同点，只是比较容易在火中熔融而已。当窑内烈火的威力使坯达到半熔时，必须使釉的原料完全熔融成液体状态。冷却后这种液体凝固而成一种玻璃，这便是釉。 但是，釉一旦被涂到陶瓷坯体表面，就和玻璃大不相同了。因为当釉熔融时，它就同制品的坯体发生相互作用，形成中间层，这一中间层使得从烧结的坯体以迄于釉的玻璃状的外表部分逐渐发生转变。釉层的厚度虽然通常总共只有坯体厚度的1~3％，可是它会强烈地改变制品的热稳定性、介电强度和化学稳定性，以及其他的许多性质。 制釉有两种方法：一个是把土或岩石原样不动地调合来用。另一个方法是将土或岩石混合用火使之熔融，然后骤然冷却作成玻璃，名之为“熔块”。这样作成的釉要碎为细粉混入水中，使之成为有粘性的汁液用来挂坯。如果这种浆粘力不足而不易附着在坯上时，可以在浆内混入糊精、甘油或其他有粘性的有机物质，例如海带的浆糊等。有的坯体露天干燥后立即挂釉，但也有预先在800~900℃低温下煅烧，即所谓素烧后才挂釉的。 前一个方法叫作“生坯挂釉”，在我国多有使用。而国外瓷器则一般是用后面所谓“素烧”方法。因此，对一件瓷器的鉴别，首先看它是生挂还是素烧，便可大略知道是中国所制或国外所制。不过这也只能作为一种较为便利的线索，当然为一般精通陶瓷的人们所熟知。有些日本菲的我国古瓷，故意作成使人一看便认为是生挂的样子，如果只靠这一点便作决定，往往是很容易上当的。 挂釉时，若是素烧坯，普通多是很快地把它放入调好的釉汁中立刻就提出来，这样釉便吸着在坯的表面，和用刷或笔涂的一样匀平。若是茶碗一类，就要夹着碗足很快地放进釉中，急忙上下两三次，叫作“浸釉法”。若是庞然大物，可以用杓子一类东西盛釉从周围溜挂，一般叫“浇釉法”或“溜釉法”。 生坯挂釉时，若是里外一次挂釉，很容易使坯体破坏，所以要在里面注釉并加以转动，待干燥后外面再行浸挂或溜挂。也有用刷和笔来涂挂的，这种方法多用于色釉，例如明朝初期的青花器足内往往出现刷纹，可以看出是曾经使用过这种方法。此外，虽还有“喷挂”的方法，但是主要用于极大或极薄的器物上。例如所谓“脱胎器”似乎能够透视的薄瓷器，就是除去使用这种方法以外别无其他挂釉法的。这种方法是：先在里面喷上釉，干燥后将外面的坯体削薄，然后再喷釉在外面。如宋代有名的郊坛窑的作品，就是坯薄釉厚，甚至釉的厚度竟有坯的一至三倍左右。若仔细观察这些作品的碎片，显而易见是挂釉两层至三层的，所以说这类瓷器大约使的就是喷挂法。再如康熙时代的桃花红便与郎窑红不同，根据当时住在景德镇有名的旦特克尔氏信中所载，也是用“喷釉法”作成的。 景德镇的瓷器多是在挂釉以后方将器足削去。相反，日本瓷器都是在全部成形后再挂釉。所以细看江西瓷的外足釉与坯的分界，釉是以锋利的切线断然而止的，这一点与日本制品迥然有别。古瓷中明代制品多留有削足的痕迹，而清代所作除劣等品外，大都在切削过的足端用濡笔或布加以揩拭，因而足底面总是带有一种柔软、滑润之感。试看清代瓷器中有仿明代制品很相似的，但从未见有模仿这种削足之癖。有时虽然很难用肉眼判断，然而如果用放大镜一看便可大体了然。当我们鉴别明瓷与清瓷的时候，固然一般都可由它们的器形、釉色以及图样等各方面综合来看，不过有时也会陷于迷惑而莫知所是。此时如能注意一下这种削足之癖，便会成为鉴定上的一个有力线索。 凡是挂釉的陶瓷坯体入窑煅烧时，坯与窑中所含的水分和其他挥发物需要散失而开始收缩，同时坯体受热又产生热膨胀。当到在一定温度时，坯体内一部分成分开始熔化生成液体填补坯体内的孔隙而再度收缩。而釉也产生热膨胀与收缩。当釉的收缩比坯的收缩大时，釉上便生出裂痕，当釉的收缩比坯小时，容易产生“脱釉”。有些挥发物在温度较高时才开始挥发，为了防止釉熔化以后还有气体外逸，产生气泡，所以在釉开始溶化以前烧窑的温度不要急速提高，要慢慢地煅烧，以待气体出尽，这样在气体出尽以后再升温，直到釉完全溶化。假如此时升温过急，就容易产生坯泡或釉泡。 要选配一种能和制品坯体很符合的釉，实际上并不是一件容易的事情。如苏联E.N。奥尔洛夫(Op Ob)院士曾经指出，选配釉的主要困难如下： （1）釉的易熔性造成了它的流动并被坯体所吸收（假如坯体在釉熔融中仍具有大的气孔率时）。就是这种作用，使得烧成要在远超过釉的熔融度下进行。 （2）假使所选的釉是难熔的，那么它就不会形成带有光泽的平滑的表面，而是被小的突起和凹陷所覆盖，使得釉色黯然无光。如果烧成温度低于要求时，虽是正确配成的釉也得到与此同样的结果； （3）若是釉具有比坯体大得多的膨胀系数，那么当冷却时，它压缩得比坯体更猛，结果就出现巨大的内应力，这种内应力会导致在釉层上形成龟裂（如为薄胎制品时），或甚至使坯体破坏； （4）如果釉的膨胀系统比坯体小得多，将会发生相反的现象，即当冷却时，釉比胚体收缩得较慢而发生剥离现象。因此，当选配釉时，必须力图使釉和坯体的膨胀系数尽可能地相符合，而釉的熔融温度则必须与坯体的烧成温度相适应。 假使我们把雪与砂糖混淆起来，在这种情况下，无论弄得如何细，砂糖仍是砂糖，雪仍是雪，两者有着显然的分别。可是如果加热使雪变成水，而砂糖也熔化在里面的时候，就会成为一种既非雪又不是糖的新物质。陶瓷的釉恰好与这个例子相似。就是说，任凭怎样地把岩石碎成细粉而加以混合，也不会有什么变化。若是经过加热，矿石和岩石的粉末就会熔融成一个整体。这便是玻璃，用来施挂在陶瓷坯上，特意给它取个名字叫做“釉”。不过，雪与砂糖混合溶化后只产生形态上的变化，而岩石混合熔化后不仅形态改变而性质也完全改变了。 在制釉时，硅酸是釉的主体，而盐基则作为媒熔剂，主要的盐基是：氧化钠、氧化钾、氧化钙、氧化镁以及氧化铝等。氧化铝为
