架梁队箱梁出场检验与交接制度
中铁五局集团第六工程有限责任公司成绵乐铁路架梁作业队
箱梁出场检验与交接制度编号：lgscmljld-001
2011年
箱梁出场检验与交接制度
编制：
审核：
批准：
日制定2011年月日实施
中铁五局第六工程有限责任公司
成绵乐铁路架梁作业队
月
中铁五局集团第六工程有限责任公司成绵乐铁路架梁作业队
箱梁出场检验与交接制度编号：lgscmljld-001
箱梁出场检验与交接制度
（一）、箱梁出场检验制度

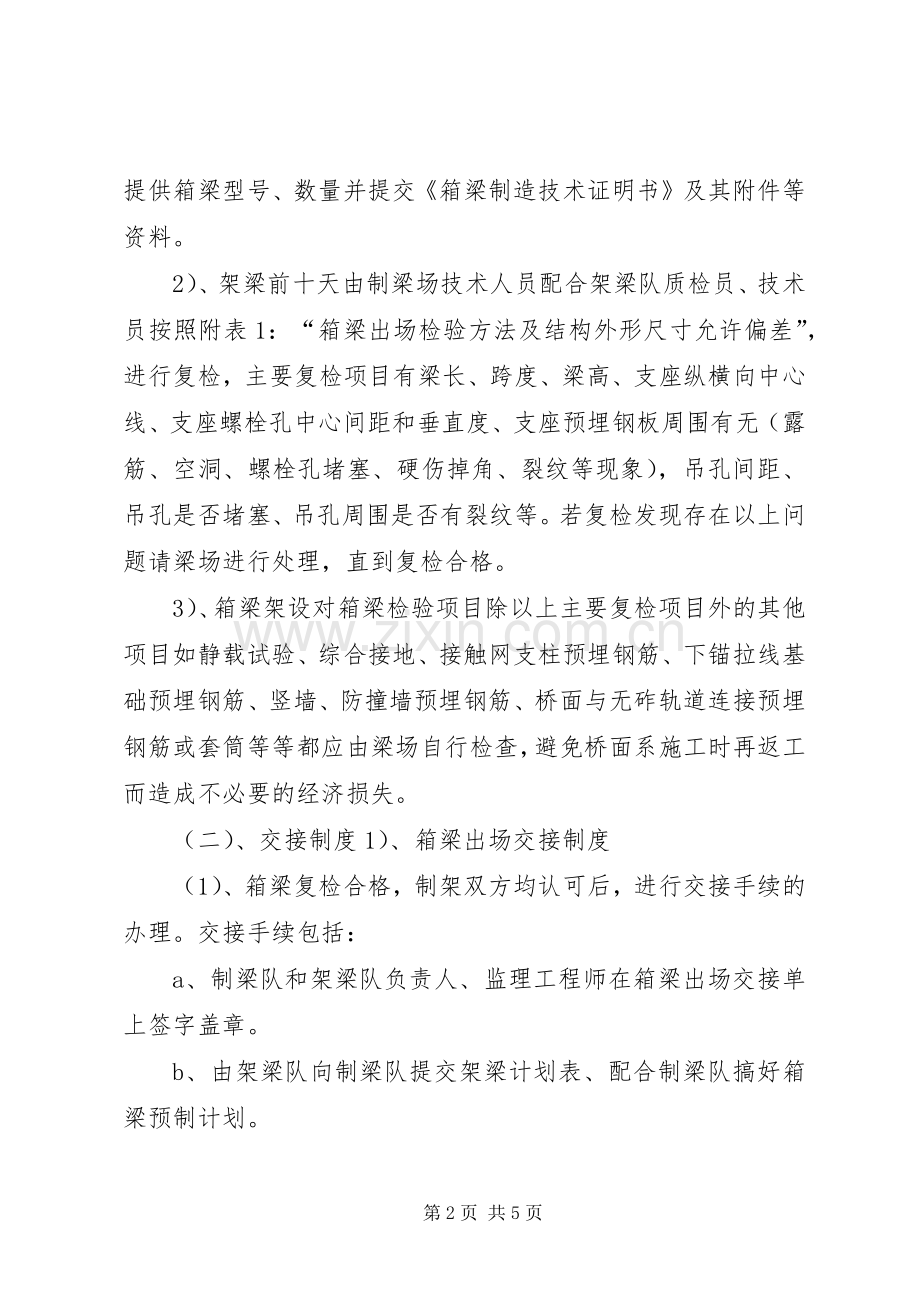

1）、箱梁出场，根据箱梁出场检验制度先由梁场相关人员对其进行检验，检验合格后与架梁队相关人员进行交接。架梁队根据项目部下达的施工计划向梁场提交架梁计划，由梁场向架梁队提供箱梁型号、数量并提交《箱梁制造技术证明书》及其附件等资料。
2）、架梁前十天由制梁场技术人员配合架梁队质检员、技术员按照附表1：“箱梁出场检验方法及结构外形尺寸允许偏差”，进行复检，主要复检项目有梁长、跨度、梁高、支座纵横向中心线、支座螺栓孔中心间距和垂直度、支座预埋钢板周围有无（露筋、空洞、螺栓孔堵塞、硬伤掉角、裂纹等现象），吊孔间距、吊孔是否堵塞、吊孔周围是否有裂纹等。若复检发现存在以上问题请梁场进行处理，直到复检合格。
3）、箱梁架设对箱梁检验项目除以上主要复检项目外的其他项目如静载试验、综合接地、接触网支柱预埋钢筋、下锚拉线基础预埋钢筋、竖墙、防撞墙预埋钢筋、桥面与无砟轨道连接预埋钢筋或套筒等等都应由梁场自行检查，避免桥面系施工时再返工而造成不必要的经济损失。
（二）、交接制度1）、箱梁出场交接制度
（1）、箱梁复检合格，制架双方均认可后，进行交接手续的办理。交接手续包括：
a、制梁队和架梁队负责人、监理工程师在箱梁出场交接单上签字盖章。
b、由架梁队向制梁队提交架梁计划表、配合制梁队搞好箱梁预制计划。
c、由制梁队按架梁计划表安排场内提梁机搬运箱梁进行装车。2）、线下单位墩身交接制度
中铁五局集团第六工程有限责任公司成绵乐铁路架梁作业队
箱梁出场检验与交接制度编号：lgscmljld-001
（1）、线下单位向我架梁队提交墩身、支承垫石资料（包括：墩距、垫石的强度、垫石实际标高、支承垫石纵横向中心距、桥墩中心十字线等）。
附表1箱梁出场检验方法及结构外形尺寸允许偏差
项次1项目梁体及封锚混凝土外观允许偏差及要求备注2梁体表面裂纹桥梁全长桥梁跨度平整密实，整洁，不露筋，无空洞，对空洞、蜂窝、漏浆、硬伤掉角等缺陷，需修无石子堆垒，桥面流水畅通整并养护到规定强度。蜂窝深度不大于，长度不大于，不多于5个/m2。桥面保护层、挡碴墙、遮板、封锚等，不允许有宽度大于0.2mm的表面裂纹，其它部位梁体表面不允许有裂纹。±20mm±20mm±10mm+10mm，-5mm±5mm≤10mm+10mm，-5mm±l/3000+10mm，0mm±5mm≤3mm/m≤3mm/m检查桥面及底板两侧检查1/4l、跨中、3/4l和梁两端检查1/4l、跨中、3/4l检查1/4l、跨中、3/4l和梁两端从支座螺栓中心放线，引向桥面检查两端终张拉后30d检查最大误差处检查两端，抽查腹板检查1/4l、跨中、3/4l和梁两端桥面及防护墙内侧跨度腹板厚度底板宽度桥面外侧偏离设计位置梁高梁体上拱度顶、底板厚度防护墙厚度产品外形外观表面倾斜偏差梁面平整度偏差3保护层厚度梁跨中、梁两端的顶板顶底面、底在90％保证率下不小于（抽样总数不板顶底面、两腹板内外侧面、梁两小于600点，并按不同部位分别统计）端面、防护墙侧面和顶面各20点≤10mm/m≤10mm不能堵塞≤1mm≤3mm垂直梁底板≤2mm平整无损、无飞边，防锈处理指每块板上四个螺栓中心距（用1m游标卡尺量）目测用水平尺靠量检查1/4l、跨中、3/4l和梁两端10m钢卷尺量目测底板顶面不平整度吊装孔纵横间距吊装孔是否堵塞每块边缘高差支座中心偏离设计位置支座板螺栓孔垂直度螺栓中心偏差外露底面（2）、架梁前十天由线下单位配合架梁队进行复测，复测后将数据与交接资料进行对比来确定是否满足架梁要求。
中铁五局集团第六工程有限责任公司成绵乐铁路架梁作业队
箱梁出场检验与交接制度编号：lgscmljld-001
（3）、复测无误后，双方在交接单上签字确认。（4）、需要由线下单位提供的资料见下表：
架梁前线下单位需提供资料项次1项目路基主要提供资料及相关要求路基承载力试验报告、沉降变形资料过渡段相关资料中心里程跨度墩身施工时间及强度报告2墩台垫石标高、施工时间及强度报告垫石中心线刻画位置验收资料垫石必须凿毛，锚栓孔质量满足设计要求，孔内无影响架梁的杂物34连续梁其他备注垫石标高及高差满足设计要求梁体混凝土施工时间及强度报告，压降时间及强度报告变更设计资料电力迁改情况可能影响箱梁架设说明：仅限于箱梁架设
