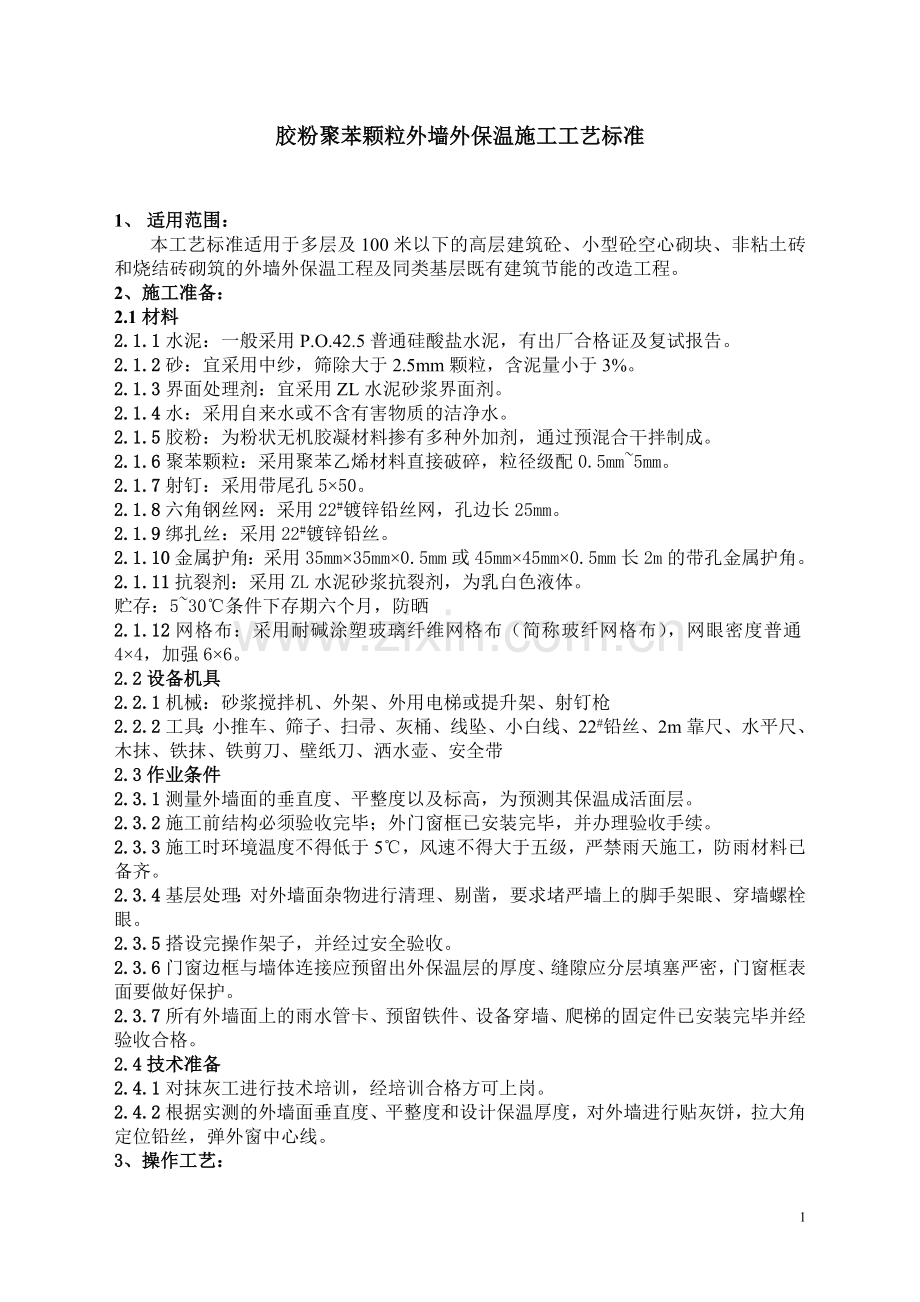

胶粉聚苯颗粒外墙外保温施工工艺标准

1、 适用范围：
本工艺标准适用于多层及100米以下的高层建筑砼、小型砼空心砌块、非粘土砖和烧结砖砌筑的外墙外保温工程及同类基层既有建筑节能的改造工程。
2、施工准备：
2.1材料
2.1.1水泥：一般采用P.O.42.5普通硅酸盐水泥，有出厂合格证及复试报告。
2.1.2砂：宜采用中纱，筛除大于2.5mm颗粒，含泥量小于3%。
2.1.3界面处理剂：宜采用ZL水泥砂浆界面剂。
2.1.4水：采用自来水或不含有害物质的洁净水。
2.1.5胶粉：为粉状无机胶凝材料掺有多种外加剂，通过预混合干拌制成。
2.1.6聚苯颗粒：采用聚苯乙烯材料直接破碎，粒径级配0.5mm~5mm。
2.1.7射钉：采用带尾孔5×50。
2.1.8六角钢丝网：采用22#镀锌铅丝网，孔边长25mm。
2.1.9绑扎丝：采用22#镀锌铅丝。
2.1.10金属护角：采用35mm×35mm×0.5mm或45mm×45mm×0.5mm长2m的带孔金属护角。
2.1.11抗裂剂：采用ZL水泥砂浆抗裂剂，为乳白色液体。
贮存：5~30℃条件下存期六个月，防晒
2.1.12网格布：采用耐碱涂塑玻璃纤维网格布（简称玻纤网格布），网眼密度普通4×4，加强6×6。
2.2设备机具
2.2.1机械：砂浆搅拌机、外架、外用电梯或提升架、射钉枪
2.2.2工具：小推车、筛子、扫帚、灰桶、线坠、小白线、22#铅丝、2m靠尺、水平尺、木抹、铁抹、铁剪刀、壁纸刀、洒水壶、安全带
2.3作业条件
2.3.1测量外墙面的垂直度、平整度以及标高，为预测其保温成活面层。
2.3.2施工前结构必须验收完毕；外门窗框已安装完毕，并办理验收手续。
2.3.3施工时环境温度不得低于5℃，风速不得大于五级，严禁雨天施工，防雨材料已备齐。
2.3.4基层处理：对外墙面杂物进行清理、剔凿，要求堵严墙上的脚手架眼、穿墙螺栓眼。
2.3.5搭设完操作架子，并经过安全验收。
2.3.6门窗边框与墙体连接应预留出外保温层的厚度、缝隙应分层填塞严密，门窗框表面要做好保护。
2.3.7所有外墙面上的雨水管卡、预留铁件、设备穿墙、爬梯的固定件已安装完毕并经验收合格。
2.4技术准备
2.4.1对抹灰工进行技术培训，经培训合格方可上岗。
2.4.2根据实测的外墙面垂直度、平整度和设计保温厚度，对外墙进行贴灰饼，拉大角定位铅丝，弹外窗中心线。
3、操作工艺：
安外门窗框
吊大角线、贴灰饼
基层墙面处理、弹外窗中心线

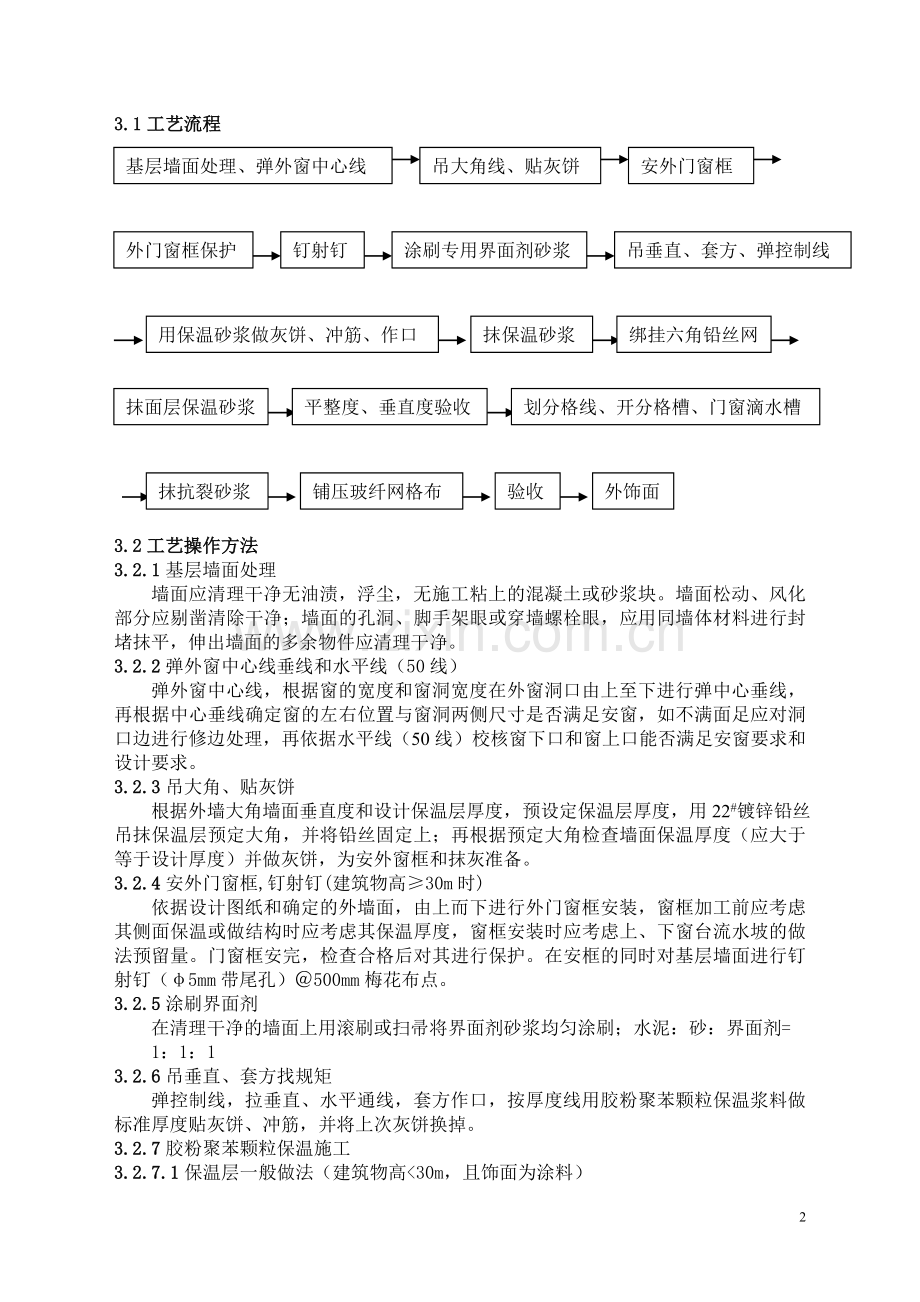

3.1工艺流程
外饰面
验收
抹抗裂砂浆
划分格线、开分格槽、门窗滴水槽
平整度、垂直度验收
抹面层保温砂浆
绑挂六角铅丝网
抹保温砂浆
用保温砂浆做灰饼、冲筋、作口
吊垂直、套方、弹控制线
涂刷专用界面剂砂浆
钉射钉
外门窗框保护

铺压玻纤网格布

3.2工艺操作方法
3.2.1基层墙面处理
墙面应清理干净无油渍，浮尘，无施工粘上的混凝土或砂浆块。墙面松动、风化部分应剔凿清除干净；墙面的孔洞、脚手架眼或穿墙螺栓眼，应用同墙体材料进行封堵抹平，伸出墙面的多余物件应清理干净。
3.2.2弹外窗中心线垂线和水平线（50线）
弹外窗中心线，根据窗的宽度和窗洞宽度在外窗洞口由上至下进行弹中心垂线，再根据中心垂线确定窗的左右位置与窗洞两侧尺寸是否满足安窗，如不满面足应对洞口边进行修边处理，再依据水平线（50线）校核窗下口和窗上口能否满足安窗要求和设计要求。
3.2.3吊大角、贴灰饼
根据外墙大角墙面垂直度和设计保温层厚度，预设定保温层厚度，用22#镀锌铅丝吊抹保温层预定大角，并将铅丝固定上；再根据预定大角检查墙面保温厚度（应大于等于设计厚度）并做灰饼，为安外窗框和抹灰准备。
3.2.4安外门窗框,钉射钉(建筑物高≥30m时)
依据设计图纸和确定的外墙面，由上而下进行外门窗框安装，窗框加工前应考虑其侧面保温或做结构时应考虑其保温厚度，窗框安装时应考虑上、下窗台流水坡的做法预留量。门窗框安完，检查合格后对其进行保护。在安框的同时对基层墙面进行钉射钉（φ5mm带尾孔）＠500mm梅花布点。
3.2.5涂刷界面剂
在清理干净的墙面上用滚刷或扫帚将界面剂砂浆均匀涂刷；水泥：砂：界面剂=
1：1：1
3.2.6吊垂直、套方找规矩
弹控制线，拉垂直、水平通线，套方作口，按厚度线用胶粉聚苯颗粒保温浆料做标准厚度贴灰饼、冲筋，并将上次灰饼换掉。
3.2.7胶粉聚苯颗粒保温施工
3.2.7.1保温层一般做法（建筑物高<30m，且饰面为涂料）
1） 抹胶粉聚苯颗粒保温应至少分两遍施工，每遍间隔应在24小时以上，且厚度不应>20mm。
2） 后一遍施工厚度比前一遍施工厚度小；最后一遍厚度留10mm左右为宜。操作时应达到冲筋厚度，并且用大杆刮平。
3） 保温层固化干燥（用手掌按不动表面，一般约5天）后方可进行抗裂保护层施工。
3.2.7.2保温层加强做法
建筑物高度≥30m或饰面特殊时，应加钉金属分层条并在保温层中加一层金属网（金属网在保温层中的位置：距基层墙面不宜小于30mm，距保温层表面不宜大于20mm）。具体做法是：在每个楼层处加30mm×40mm×0.7mm的水平通长镀锌轻型角钢，角钢用射钉（间距500mm）固定在墙体上。在基层墙面上每间隔500mm钉直径5mm的带尾孔射钉一枚，呈梅花布点，用22#镀锌铅丝双股与尾孔绑紧，预留长度不少于100mm，抹保温至距设计厚度20mm处安装钢丝网（搭接宽度不小于50mm），用预留镀锌铅丝与钢丝网绑牢并将钢丝网压入刚抹的保温层，抹最后一遍保温、找平并达到设计厚度。
3.2.8做分格线
1） 根据建筑物立面情况，分格缝宜分层设置，分块面积单边长度应小于15m。
2） 按设计要求在胶粉聚苯颗粒保温面层上弹出分格线和滴水槽的位置。
3） 壁纸刀沿弹好的分格线开出设定的凹槽。
4） 在凹槽中嵌满抗裂砂浆，将滴水槽（分格槽）嵌入凹槽中，与抗裂砂浆粘结牢固，用该砂浆抹平茬口。
5） 分格缝宽度不宜小于50mm，应采用现场成型法施工，具体做法是在保温层上开好分格缝槽，尺寸比设计要求宽10mm，深5mm，嵌满抗裂砂浆；网格布应在分格缝处搭接，搭接时应用上沿网格布压下沿网格布，搭接宽度应为分格缝宽度。
3.2.9抹抗裂砂浆，铺贴玻纤网格布
玻纤网格布按楼层间尺寸事先裁好，抗裂砂浆一般分两遍完成，第一遍厚度约3mm～4mm，随即竖向铺贴玻纤网格布，用抹子将玻纤网格布压入砂浆，搭接宽度不应小于50mm，先压入一侧，抹抗裂砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应达到100%。随即抹第二遍找平抗裂砂浆，抹平压实，平整度要求应符合本标准表4.2.5的要求，建筑物首层应铺贴双层玻纤网格布，首层应铺贴加强型玻纤网格布，铺贴方法与前述方法相同，但应注意铺贴加强型网格布时宜对接；随即可进行第二层普通网格布的铺贴施工。铺贴普通网格布的方法要求与前述相同，但应注意两层网格布之间抗裂砂浆应饱满，严禁干贴。
3.2.10建筑物首层外保温墙阳角应在双层玻纤网格布之间加专用金属护角，护角高度一般为2m，在第一遍玻纤网格布施工后加入，其余各层阴阳角、门窗口角应用双层玻纤网格布包裹增强，包角网格布单边长度不应小于150mm。
3.2.11抹完抗裂砂浆后，应检查平整、垂直及阴阳角方正，对不符合本标准表4.2.5，要求进行修补直至符合。
4、质量标准：
4.1主控项目
4.1.1所有材料品种、质量、性能应符合设计要求。
4.1.2保温层厚度及构造做法应符合设计要求。
4.1.3保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、爆灰、起皮、返碱等现象。
4.1.4工程竣工一年后，现场抽检保温节能指标应符合设计要求。
4.2一般项目
4.2.1表面平整、洁净、接茬平整，无明显抹纹、线角，分格条顺直、清晰。
4.2.2墙面所有门窗口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后抹灰平整。
4.2.3女儿墙、窗台、雨罩流水坡向正确。
4.2.4分格条（缝）宽度、深度均匀一致，条（缝）平整光滑、棱角整齐、横平竖直、通顺；滴水线顺直、规矩。
4.2.5允许偏差及检验方法见表4.2.5
允许偏差及检验方法表 表4.2.5
项次
项 目
允许偏差
检 查 方 法
备 注
保温层（mm）
抗裂层（mm）
1
立面垂直
4
4
用2m托线板
“（）”中数值为建议值
2
表面平整
4
4（3）
用2m靠尺及塞尺检查
3
阴阳角方正
4
4（3）
用20cm方尺和塞尺检查
4
分格条（缝）平直
3（2）
拉5m小线和尺量
5
立面总高度垂直度
H/1000且不大于20
用经纬仪、吊线检查
6
上下窗口左右偏移
不大于20
用经纬仪、吊线检查
7
同层窗口上下
不大于20
用经纬仪、拉角线检查
8
保温层厚度
不允许负偏差
用探针、钢尺检查
5、成品保护：
5.1分格线、滴水槽、门窗框、管道、槽盒上残存、污染的保温浆料应及时清理干净。
5.2移动吊篮、翻拆架子时应防止破坏已抹好的墙面，门窗洞口、边、角、垛宜采取保护性措施，窗为铝合金或塑钢时，窗下口应采取钉木盒扣盖保护。
5.3其他工种作业时，不得污染或损坏墙面，严禁踩踏窗口。
5.4各构造层在凝结前应防止水冲、撞击、振动。
5.5露在墙面外的网格布头及铅丝头不得随意处理。
5.6门窗框边塞缝收口时，框上残存的浆料和砂浆应及时清理干净。
6、应注意的质量问题：
6.1保温砂浆的拌合必须使用砂浆搅拌机拌合，并且拌合均匀，严禁采用人工拌合。
6.2门窗边框与墙体连接应预留出保温层厚度，缝隙应分层填塞密实。
6.3严格控制抹灰层厚度，以防抹灰层下坠，形成开裂、空鼓。
6.4待保温施工完5-7天且保温层通过验收后，才可进行抗裂层施工。
6.5严格按操作工艺进行网格布施工，保证网格布不外露。
7、质量记录：本工艺标准应具备以下质量记录
7.1原材料（界面剂、水泥、砂、聚苯颗粒、胶粉、抗裂剂等）出厂合格证及复试报告，网格布、铅丝网、射钉应有出厂合格证。
7.2隐蔽检查记录：基层处理（含射钉安装）、挂铅丝网、保温层
7.3分项、分部（子分部）工程质量验收
7.4其它必须提供的资料
8、安全、环保措施：
8.1安全操作要求
8.1.1搭设的操作架子必须有设计和施工方案，上岗操作人员必须经过安全培训合格。
8.1.2使用电动吊篮时，上篮人员必须经过操作安全培训才能上岗，每吊篮不得超2人，且必须系安全带。
8.1.3操作外架搭设（安装）完后，必须经过有关部门的严格验收，合格后方能投入使用，严禁架子带病投入使用。
8.1.4外架配件发生故障或影响操作需要拆改时，必须请专业ꗬÁMЉ剄¿ကЀ⪶区范围内的地面要保持干净，落地灰要及时清理，并运到封闭式垃圾站。
8.2.4大风不得施工，以防聚苯颗粒飞扬。
8.2.5清理现场时，严禁将垃圾杂物从窗口、洞口、阳台向外抛撒，以防止扬尘污染。
8.2.6维修机械时，应有防漏油措施，严禁将机油滴漏于地面，废弃的棉丝（布）应集中回收，严禁随意丢弃或燃烧处理。
