IP接口BSC的远程Gb口信令抓取方法

随着EDGE网络改造全面完成，数据业务发展迅速，各个BSC的PS业务流量持续增长，原来基于帧中继的Gb口传输模式已经无法满足大流量需求。2008年5月份以来，温州地区全网90多个BSC已经有50%以上改造为Gb over IP网络，下图为Gb over IP的BSC－SGSN连接拓扑结构。

Gb接口
日常的优化排障时，优化人员经常需要在Gb 接口抓取信令，同时空口配合现场测试，以定位故障点。一般情况下，在确定需要挂表的BSC后，优化人员要到各个机房的NE40设备（IP接入网路由器）上用命令将测试BSC对应的IP端口镜像映射到空闲的以太网口上，然后用网线将便携电脑接到这个网口上，使用wireshark等协议分析软件进行抓包。
温州地区的BSC设备分设在三个机房：华联机房、滨海机房、南白象机房。除了华联机房，其他两个机房与办公点距离较远，每次挂表时，为了抓取几分钟的信令需要额外花2个多小时开车往返与机房与办公点之间。如果需要同时抓取在不同机房的BSC信令时，需要多人多台电脑同时出动，否则无法实现。在网络突发故障时，无法及时监控Gb口信令，延误故障排查与处理。

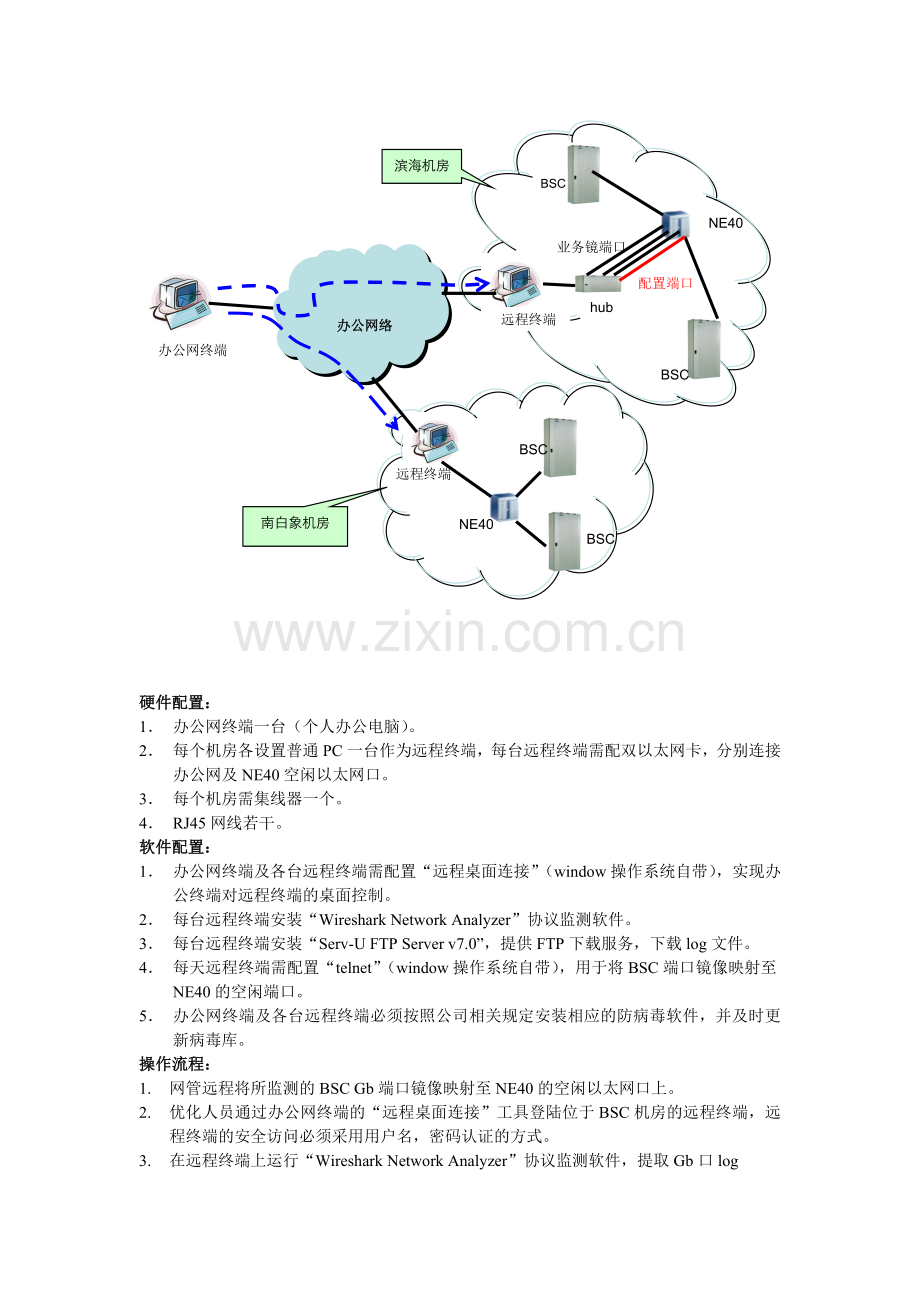

在采用远程监控Gb口抓包的模式下，优化人员只需要通过办公网络连接设在BSC机房内部的一台计算机，远程控制这台计算机完成Gb口信令抓取与log上传。优化人员就能足不出户，在办公室内完成信令抓取与分析的整个过程，大大提升Gb信令监控及时性、有效性与工作效率，同时也能实现单人多BSC同时监控的方式。下面是远程监控Gb口抓包模式的拓扑图：

办公网终端

办公网络
南白象机房
NE40
BSC
BSC
远程终端
NE40
BSC
BSC
远程终端
滨海机房
hub
配置端口
业务镜端口

硬件配置：
1． 办公网终端一台（个人办公电脑）。
2． 每个机房各设置普通PC一台作为远程终端，每台远程终端需配双以太网卡，分别连接办公网及NE40空闲以太网口。
3． 每个机房需集线器一个。
4． RJ45网线若干。
软件配置：
1． 办公网终端及各台远程终端需配置“远程桌面连接”（window操作系统自带），实现办公终端对远程终端的桌面控制。
2． 每台远程终端安装“Wireshark Network Analyzer”协议监测软件。
3． 每台远程终端安装“Serv-U FTP Server v7.0”，提供FTP下载服务，下载log文件。
4． 每天远程终端需配置“telnet”（window操作系统自带），用于将BSC端口镜像映射至NE40的空闲端口。
5． 办公网终端及各台远程终端必须按照公司相关规定安装相应的防病毒软件，并及时更新病毒库。
操作流程：
1. 网管远程将所监测的BSC Gb端口镜像映射至NE40的空闲以太网口上。
2. 优化人员通过办公网终端的“远程桌面连接”工具登陆位于BSC机房的远程终端，远程终端的安全访问必须采用用户名，密码认证的方式。
3. 在远程终端上运行“Wireshark Network Analyzer”协议监测软件，提取Gb口log
4. 办公网终端通过FTP客户端软件，下载远程终端上的log文件进行分析。
