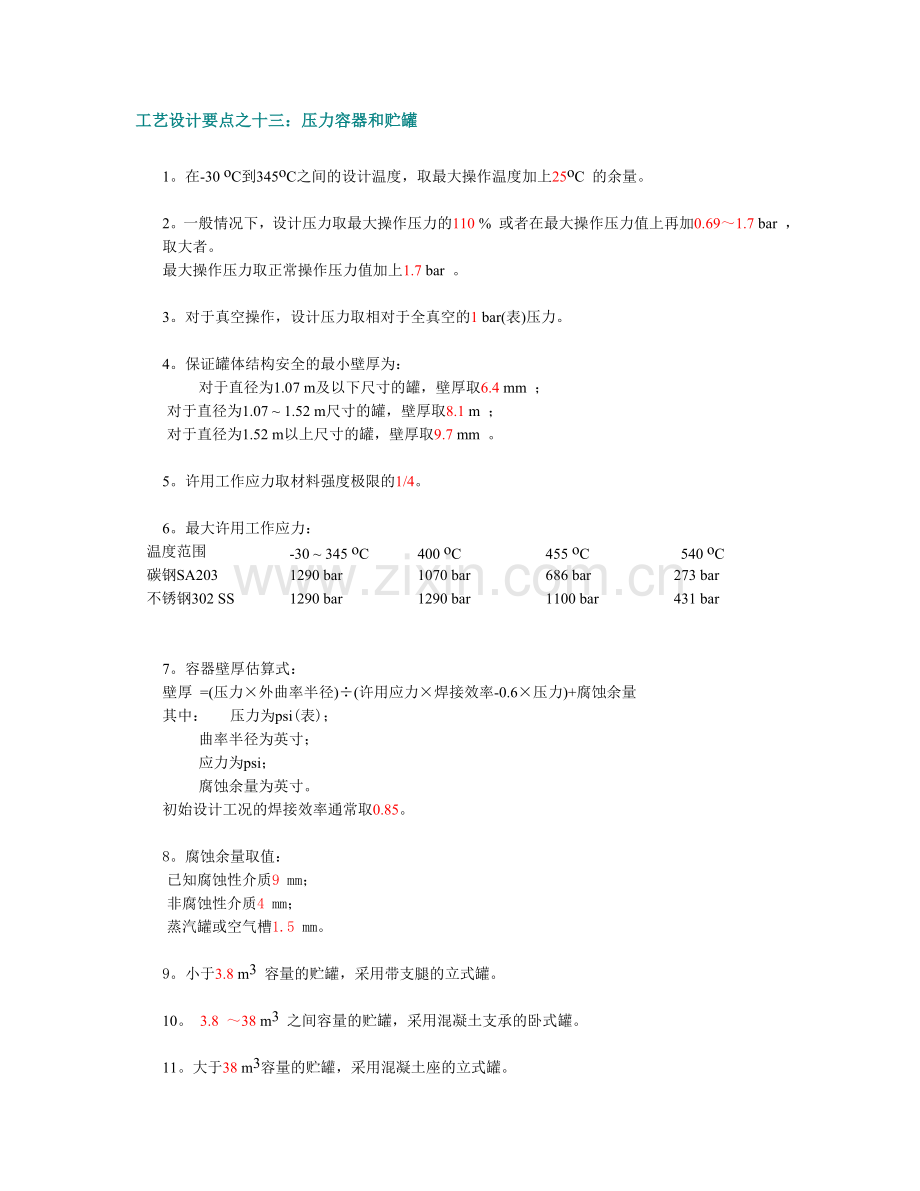

工艺设计要点之十三：压力容器和贮罐

1。在-30 oC到345oC之间的设计温度，取最大操作温度加上25oC 的余量。

2。一般情况下，设计压力取最大操作压力的110 % 或者在最大操作压力值上再加0.69～1.7 bar ，取大者。
最大操作压力取正常操作压力值加上1.7 bar 。

3。对于真空操作，设计压力取相对于全真空的1 bar(表)压力。

4。保证罐体结构安全的最小壁厚为：
对于直径为1.07 m及以下尺寸的罐，壁厚取6.4 mm ；
对于直径为1.07 ~ 1.52 m尺寸的罐，壁厚取8.1 m ；
对于直径为1.52 m以上尺寸的罐，壁厚取9.7 mm 。

5。许用工作应力取材料强度极限的1/4。

6。最大许用工作应力：
温度范围
-30 ~ 345 oC
400 oC
455 oC
540 oC
碳钢SA203
1290 bar
1070 bar
686 bar
273 bar
不锈钢302 SS
1290 bar
1290 bar
1100 bar
431 bar

7。容器壁厚估算式：
壁厚 =(压力×外曲率半径)÷(许用应力×焊接效率-0.6×压力)+腐蚀余量
其中： 压力为psi(表)；
曲率半径为英寸；
应力为psi；
腐蚀余量为英寸。
初始设计工况的焊接效率通常取0.85。

8。腐蚀余量取值：
已知腐蚀性介质9 mm；
非腐蚀性介质4 mm；
蒸汽罐或空气槽1.5 mm。

9。小于3.8 m3 容量的贮罐，采用带支腿的立式罐。

10。 3.8 ～38 m3 之间容量的贮罐，采用混凝土支承的卧式罐。

11。大于38 m3容量的贮罐，采用混凝土座的立式罐。

12。贮存低蒸气压的液体，采用浮顶罐。

13。原料贮罐通常按30天供料设计。

14。贮罐容积应该设计为货运槽车容积的1.5倍。
