电器图纸符号.doc

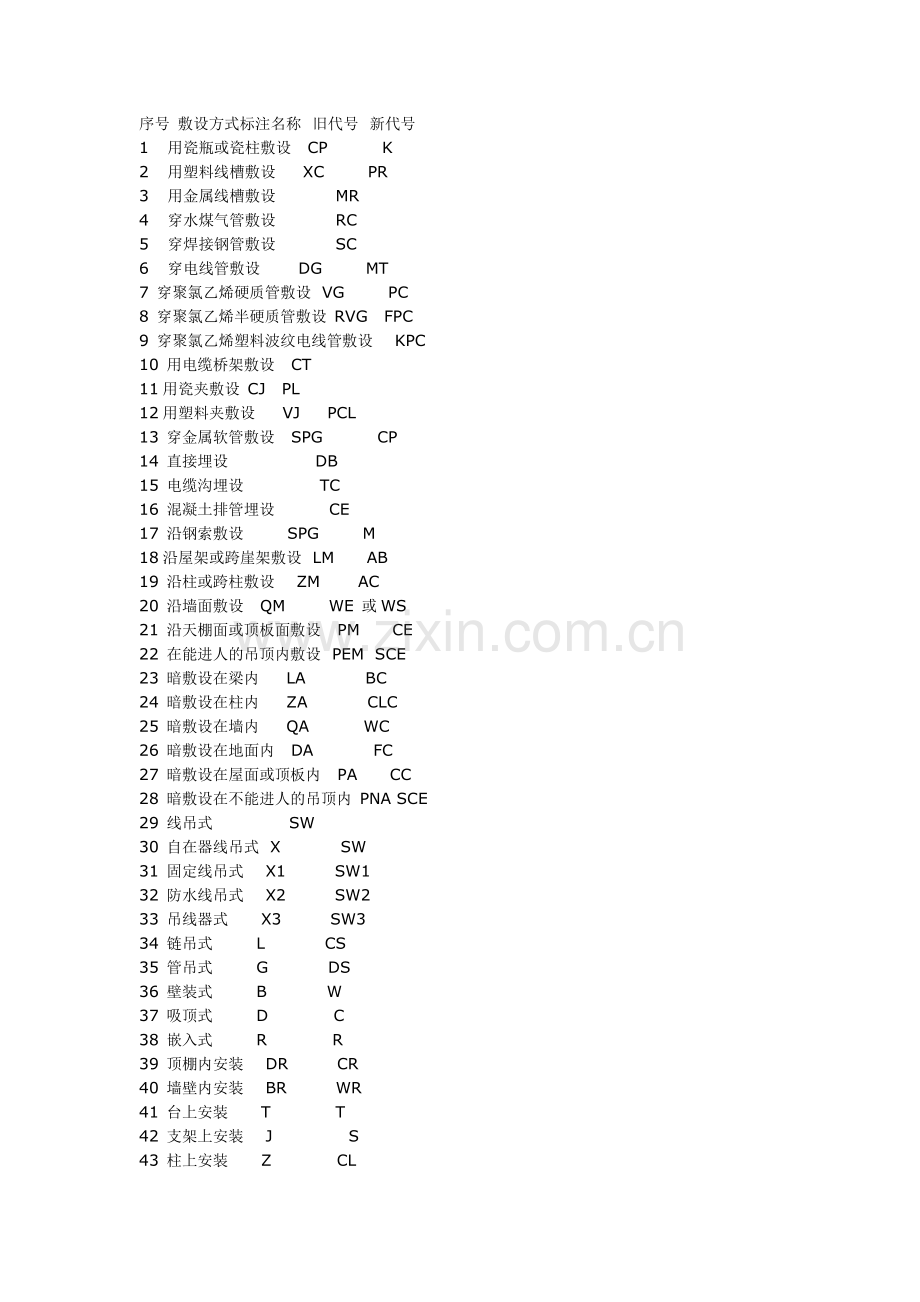

序号 敷设方式标注名称  旧代号  新代号
1   用瓷瓶或瓷柱敷设   CP          K
2   用塑料线槽敷设     XC        PR
3   用金属线槽敷设           MR
4   穿水煤气管敷设           RC
5   穿焊接钢管敷设           SC
6   穿电线管敷设       DG        MT
7 穿聚氯乙烯硬质管敷设  VG        PC
8 穿聚氯乙烯半硬质管敷设 RVG   FPC
9 穿聚氯乙烯塑料波纹电线管敷设    KPC
10 用电缆桥架敷设   CT
11用瓷夹敷设 CJ   PL
12用塑料夹敷设     VJ     PCL
13 穿金属软管敷设   SPG          CP
14 直接埋设                DB
15 电缆沟埋设              TC
16 混凝土排管埋设          CE
17 沿钢索敷设        SPG        M
18沿屋架或跨崖架敷设  LM      AB
19 沿柱或跨柱敷设    ZM       AC
20 沿墙面敷设   QM        WE 或WS
21 沿天棚面或顶板面敷设   PM      CE
22 在能进人的吊顶内敷设  PEM  SCE
23 暗敷设在梁内     LA           BC
24 暗敷设在柱内     ZA           CLC
25 暗敷设在墙内     QA          WC
26 暗敷设在地面内   DA           FC
27 暗敷设在屋面或顶板内   PA      CC
28 暗敷设在不能进人的吊顶内 PNA SCE
29 线吊式              SW
30 自在器线吊式  X           SW
31 固定线吊式    X1         SW1
32 防水线吊式    X2         SW2
33 吊线器式      X3         SW3
34 链吊式        L           CS
35 管吊式        G           DS
36 壁装式        B           W
37 吸顶式        D            C
38 嵌入式        R            R
39 顶棚内安装    DR         CR
40 墙壁内安装    BR         WR
41 台上安装      T            T
42 支架上安装    J              S
43 柱上安装      Z            CL
44 座装          ZH           HM

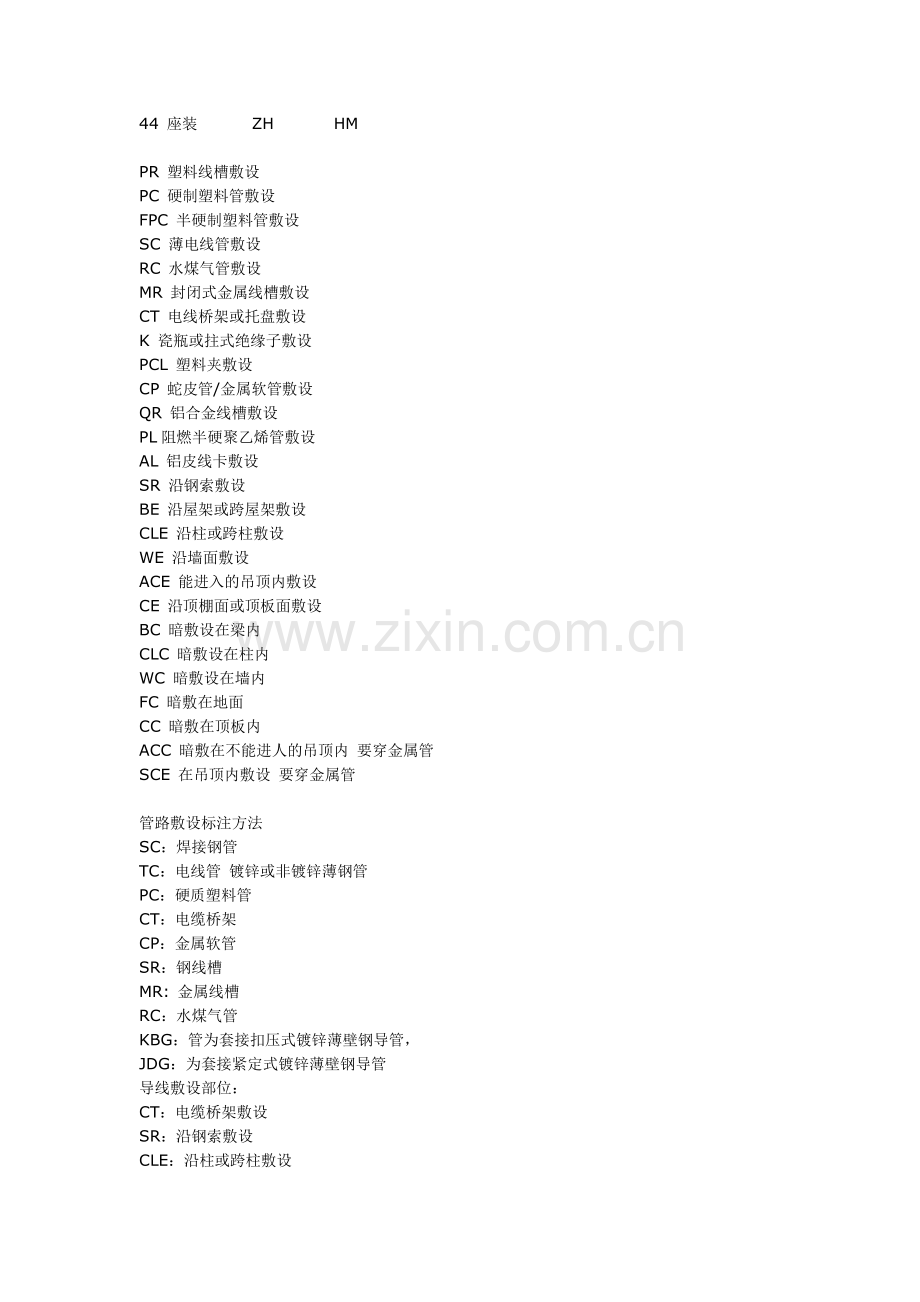

PR 塑料线槽敷设
PC 硬制塑料管敷设
FPC 半硬制塑料管敷设
SC 薄电线管敷设
RC 水煤气管敷设
MR 封闭式金属线槽敷设
CT 电线桥架或托盘敷设
K 瓷瓶或拄式绝缘子敷设
PCL 塑料夹敷设
CP 蛇皮管/金属软管敷设
QR 铝合金线槽敷设
PL阻燃半硬聚乙烯管敷设
AL 铝皮线卡敷设
SR 沿钢索敷设
BE 沿屋架或跨屋架敷设
CLE 沿柱或跨柱敷设
WE 沿墙面敷设
ACE 能进入的吊顶内敷设
CE 沿顶棚面或顶板面敷设
BC 暗敷设在梁内
CLC 暗敷设在柱内
WC 暗敷设在墙内
FC 暗敷在地面
CC 暗敷在顶板内
ACC 暗敷在不能进人的吊顶内 要穿金属管
SCE 在吊顶内敷设 要穿金属管

管路敷设标注方法
SC：焊接钢管
TC：电线管 镀锌或非镀锌薄钢管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
MR: 金属线槽
RC：水煤气管
KBG：管为套接扣压式镀锌薄壁钢导管，
JDG：为套接紧定式镀锌薄壁钢导管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC 沿或跨柱敷设
ACE：在能进入人的吊顶在敷设
SCE 吊顶内敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
BC 暗敷设在梁内
WC：暗敷设在墙内
WE：沿墙明敷设
WS 沿墙面敷设
FC：地板或地面下敷设
CC：暗敷设在屋面或顶板内
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线， 只是其中的芯线和RVV芯线一致，两根芯线是平行包在 护套中的，通常是一个护套两根.
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！ 呵呵，通常是两根对绞
RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系 统最常用的线缆，其芯线根数不定，有单根的，也有 多根的，外面也有护套。但是芯线之间的排列没有特别要求。
