仪表详细介绍.doc

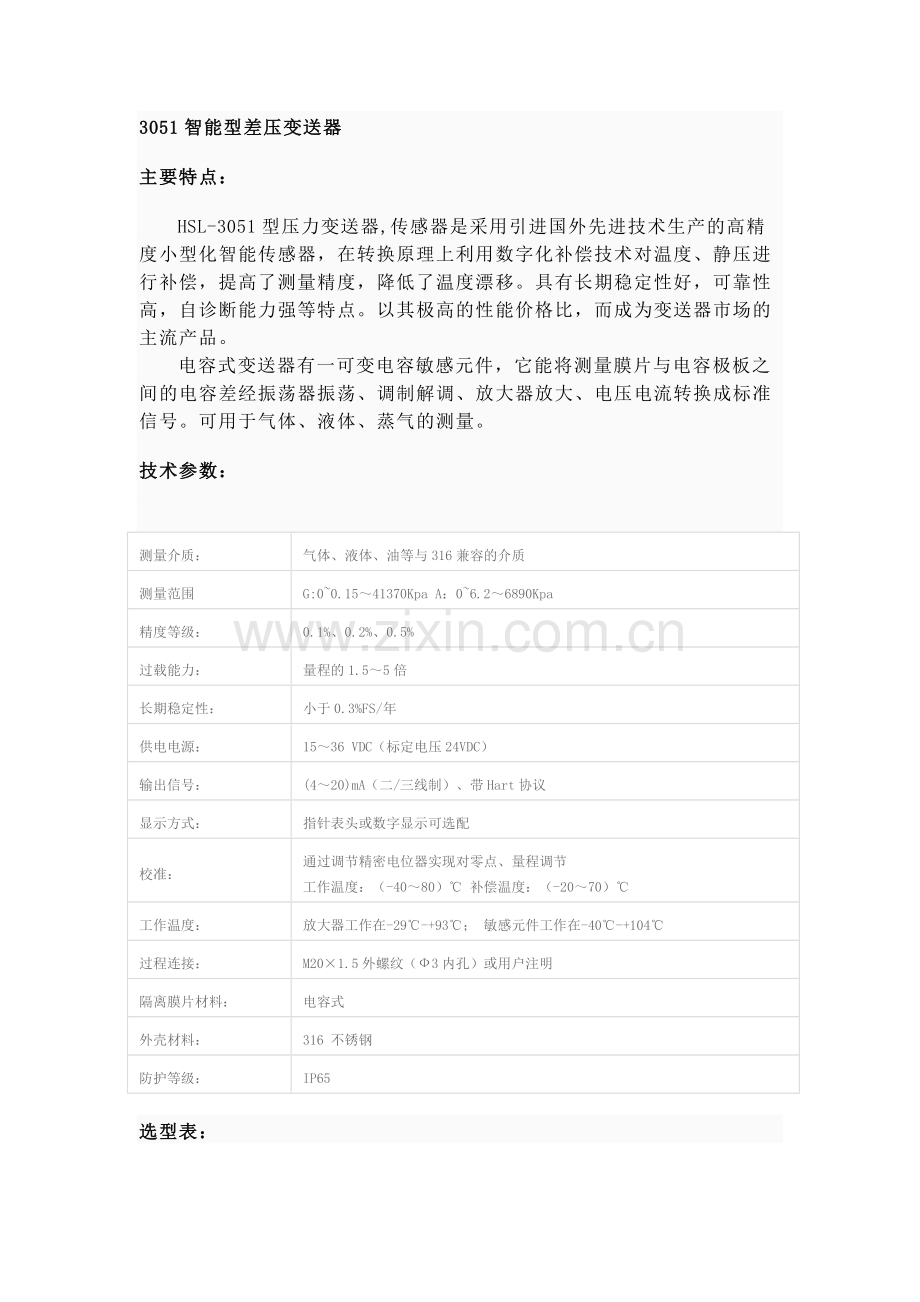

3051智能型差压变送器
主要特点：
　　HSL-3051型压力变送器,传感器是采用引进国外先进技术生产的高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。具有长期稳定性好，可靠性高，自诊断能力强等特点。以其极高的性能价格比，而成为变送器市场的主流产品。
　　电容式变送器有一可变电容敏感元件，它能将测量膜片与电容极板之间的电容差经振荡器振荡、调制解调、放大器放大、电压电流转换成标准信号。可用于气体、液体、蒸气的测量。
技术参数：

测量介质：
气体、液体、油等与316兼容的介质
测量范围
G:0~0.15～41370Kpa A：0~6.2～6890Kpa
精度等级：
0.1%、0.2%、0.5%
过载能力：
量程的1.5～5倍
长期稳定性：
小于0.3%FS/年
供电电源：
15～36 VDC（标定电压24VDC）
输出信号：
(4～20)mA（二/三线制）、带Hart协议
显示方式：
指针表头或数字显示可选配
校准：
通过调节精密电位器实现对零点、量程调节
工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度：
放大器工作在-29℃-+93℃； 敏感元件工作在-40℃-+104℃
过程连接：
M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料：
电容式
外壳材料：
316 不锈钢
防护等级：
IP65
选型表：

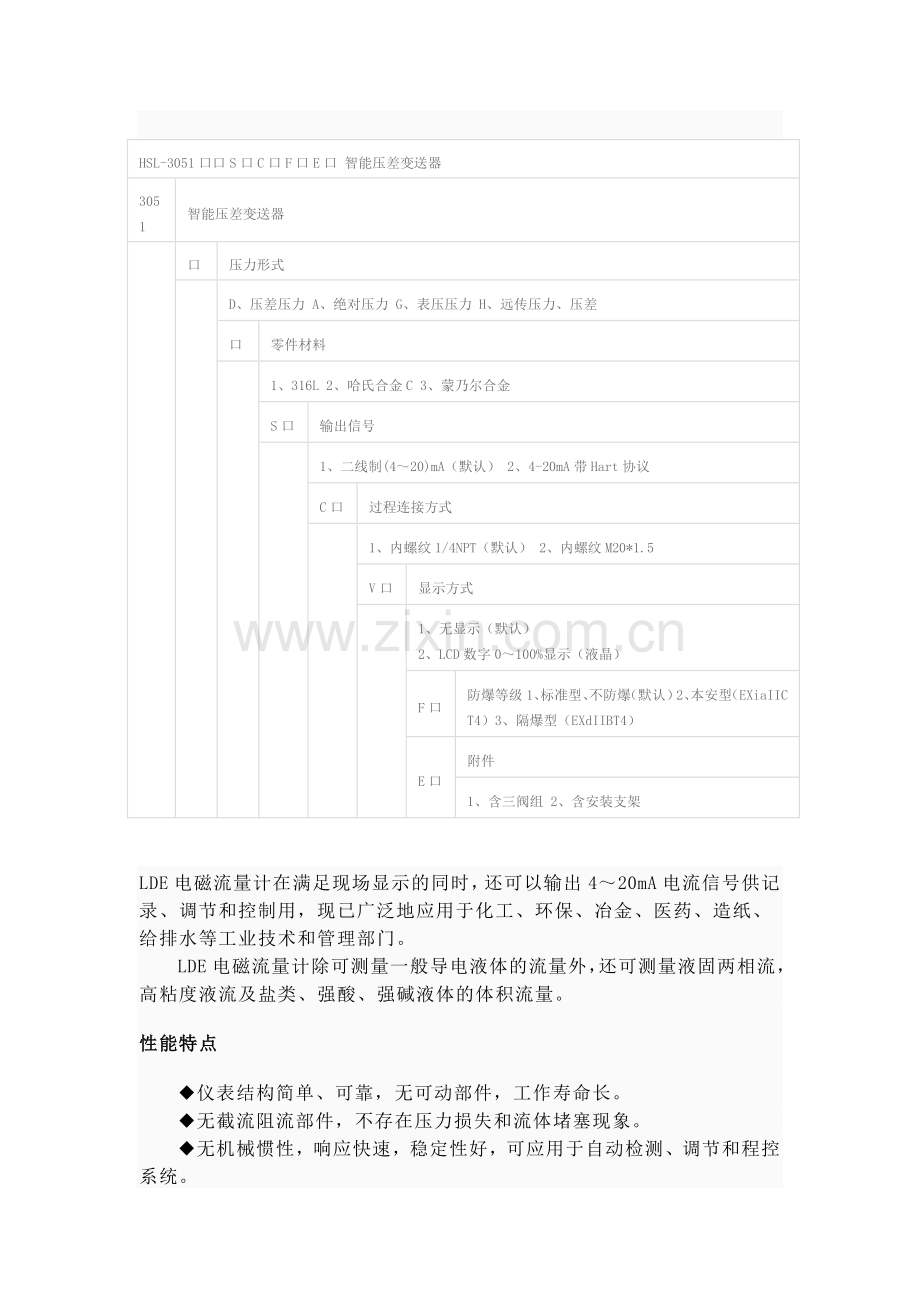

HSL-3051口口S口C口F口E口 智能压差变送器
3051
智能压差变送器
​
口
压力形式
​
D、压差压力 A、绝对压力 G、表压压力 H、远传压力、压差
口
零件材料
​
1、316L 2、哈氏合金C 3、蒙乃尔合金
S口
输出信号
​
1、二线制(4～20)mA（默认） 2、4-20mA带Hart协议
C口
过程连接方式

1、内螺纹1/4NPT（默认） 2、内螺纹M20*1.5
V口
显示方式
​
1、无显示（默认）
2、LCD数字0～100%显示（液晶）
F口
防爆等级1、标准型、不防爆（默认）2、本安型（EXiaIICT4）3、隔爆型（EXdIIBT4）
E口
附件
1、含三阀组 2、含安装支架

LDE电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
　　LDE电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
性能特点
　　◆仪表结构简单、可靠，无可动部件，工作寿命长。
　　◆无截流阻流部件，不存在压力损失和流体堵塞现象。
　　◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
　　◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
　　◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
　　◆备有管道式、插入式等多种流量计型号。
　　◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
　　◆具备一体化和分离型两种型式。
　　◆高清晰度LCD背光显示。
　　仪表选型
　　◆量程范围确认
　　一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
　　在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
　　Q=πD²V/4
　　Q:流量（m3/h）D:管道内径 V：流速（m/h）
　　电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
型号
　　型号 口径
　　MGG/KL 15~2600
　　代号电极材料
　　K1 316L
　　K2 HB
　　K3 HC
　　K4 钛
　　K5 钽
　　K6 铂合金
　　K7 不锈钢涂覆碳化钨
　　代号 内衬材料
　　C1 聚四氟乙烯F4
　　C2 聚全氟乙丙烯F46
　　C3 聚氟合乙烯FS
　　C4 聚录丁橡胶
　　C5 聚氨脂橡胶
　　代号 功能
　　E1 0.3级
　　E2 0.5级
　　E3 1级
　　F1 4－20Madc,负载≤750Ω
　　F2 0-3khz,5v有源，可变脉宽，输出高端有效频率
　　F3 RS485接口
　　T1 常温型
　　T2 高温型
　　T3 超高温型
　　P1 1．0MPa
　　P2 1．6MPa
　　P3 4．0MPa
　　P4 16MPa
　　D1 220VAC±10%
　　D2 24VDC±10%
　　J1 一体型结构
　　J2 分体型结构
　　J3 防爆一体型结构
电磁流量计的正确接线
　　①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
　　②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
　　③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。

涡街流量计的分类
　　LUB插入式涡街流量计、温压补偿一体化涡街流量计
原理
　　在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
　　参数及要求
　　◆测量介质： 气体、液体、蒸气
　　◆ 连接方式：法兰卡装式、法兰式、插入式
　　◆口径规格 法兰卡装式口径选择 25,32,50,80,10
　　◆法兰连接式口径选择 100,150,200

LUG涡街流量计工作原理图
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
　　正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
　　◆测量精度 1.0级 1.5级
　　◆被测介质温度:常温–25℃～100℃
　　◆高温–25℃～150℃ -25℃～250℃

油壬连接式涡街流量计
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
　　◆脉冲占空比约50%,传输距离为100m
　　◆脉冲电流远传信号 4～20 mA,传输距离为1000m
　　◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
　　◆材质 不锈钢, 铝合金
　　◆电源 DC24V或锂电池3.6V
　　◆防爆等级 本安型iaIIbT3-T6

概要
氧化锆氧气计NZ-3000可在电力用锅炉、小型锅炉、工业炉以及各种燃烧装置的烟道内插入探针，对氧气浓度进行检测。
氧化锆式氧气计与其他的检测方式相比，具有“不需要采样装置”、“响应速度快”、“指示稳定”这样的优点，最适合于燃烧管理。

特征
●不需要采样装置
由于它是把探针直接插入烟道内进行使用，所以不需要采样装置。

●工作奉命长・长期稳定
通过特殊的涂层保护白金，可以防止传感器的劣化(老化)。并且由于采用了无导线电极构造，所以不必担心断线。

●丰富的构造
您可以根据应用的用途，从丰富的产品群中选择最适合的类型。

HORIBA氧化锆氧气计 NZ-3000規格

检测对象
燃烧排放气体以及混合气体中(可燃性气体除外)的氧气浓度
检测方式
氧化锆式
检测范围
显示：0〜100 voL%O2显示
输出：0-5〜0-100 %O2的范围内可任意设定(1voL%单位)
或者可以部分设定
检测气体压力
O2：-5〜+250kPa
试料气体温度
一般用：0〜700℃
高温用：0〜1400℃
检测器插入长度
一般用：0.15m、0.4m、0.7m、1.0m、1.5m、2.0m、2.5m、3.0m
高温用：1.0m、1.5m
(高温用是探针连接器的长度。检测器为0.15m。)
输出信号
4〜20mA DC
接点输出(4点)
接点容量 30VDC 3A、250VAC
3A常时励磁、常时非励磁可选择、上下限报警中可以设定延迟功能、滞后功能、1.异常、2.校正中、3.量程切换应答等选择指定
报警信号
检测池异常、检测池温度异常、模拟回路异常、数字回路异常、校正异常
检测器构造
室外设置型、防雨构造 NEMA4X/IP65
转换器构造
室外设置型、防雨构造 NEMA4X/IP65
周围温度
检测器：-20〜+150℃
转换器：-20〜+55℃
电源
AC100〜240V　50/60Hz
消耗电力
最大300VA　通常约100VA

 特性

反复性
O2：±0.5%(设定量程最大值)
漂移
零、跨度均是O2：±2%(设定量程最大值)/月
响应速度
90%响应　5秒以内(标准技术规格时)

ZRN-DC电磁流量计

加入时间：2008-11-27 21:34:57

∷产品简介∷

ZRN-LDC系列电磁流量计是我公司北京中瑞能仪表技术有限公司采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器，计算速度快、精度高、性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术的磁路结构，磁场稳定可靠。使客户“买的放心，用得省心，服务称心”是我公司的一贯宗旨。其测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
★测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。
★由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
★传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
★ZRN-LDC转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。ZRN-LDC电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

★双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。
技术参数：
1、公称通径系列DN(mm)
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
2、 流动方向
正，反，净流量，
量程比：150：1
重复性误差：测量值的±0.1%
3、 精度等级：管道式：0.5级，1.0级
4、 被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
5、 额定工作压力：
管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,
DN200—DN1200：≤1.0Mpa
6、 流量测量范围：
流量测量范围对流速度范围是0.3—15m/s 选型对照表：
7、 电导率范围：
被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
8、 输出电流及负载电阻：
4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时 集电极最大电流为25mA
9、电极材料：
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
10、防护等级： 潜水型： IP68，其他型 IP65
11、 供电电源：
85~265V， 45~63HZ
12、 直管段长度：
管道式：上游≥5DN，下游≥2DN
13、 连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
14、 防暴标志：mdllBT4
15、 环境温度： -25℃~+60℃
16、 相对温度：5%~95%
17、 消耗总功率：小于20W
电磁流量计选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。可测量的流体:由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。传感器口径的确定:流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式：异径管的中心锥角不大于15oC时，可把异径管视为直管段的一部分。一体型或分离型的选择:一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
型号
口径

ZRN-LDC
15~2600

代号
电极材料

K1
316L
K2
HB
K3
HC
K4
钛
K5
钽
K6
铂合金
K7
不锈钢涂覆碳化钨

代号
内衬材料

C1
聚四氟乙烯F4
C2
聚全氟乙丙烯F46
C3
聚氟合乙烯FS
C4
聚录丁橡胶
C5
聚氨脂橡胶

代号
功能
E1
0.3级
E2
0.5级
E3
1级
F1
4－20Madc,负载≤750Ω
F2
0-3khz,5v有源，可变脉宽，输出高端有效频率
F3
RS485接口
T1
常温型
T2
高温型
T3
超高温型
P1
1．0MPa
P2
1．6MPa
P3
4．0MPa
P4
16MPa
D1
220VAC±10％
D2
24VDC±10％
J1
一体型结构
J2
分体型结构
J3
防爆一体型结构
★收集数据
①被测流体成份 ②最大流量、最小流量 ③最高工作压力 ④最高温度、最低温度
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。 ◆量程范围确认 一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜仪表选型
安装场所的选择
为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
　　电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
　　a. 增加前后直管段的长度；
　　b. 采用一个流量稳定器；
　　c. 减少测量点的截面。
电极材料的选择：
材料
耐 腐 蚀 性 能
316L
　适用：1、生活用水，工业用水，原水井水，城市污水，
　　　　2、弱腐蚀性酸、碱、盐溶液
哈氏合金B
　适用：1、盐酸（浓度小于10%），一切浓度的氢氧化铵碱溶液
　 　　 2、氢氧化钠（浓度小于50%），一切浓度的氢氧化铵碱溶液
　　　　3、磷酸，有机酸
　不适用：盐酸
哈氏合金C
　适用：1、混酸如铬酸与硫酸的混合溶液
　 　　 2、氧化性盐类如Fe++、Cu++、海水
　不适用：盐酸
钛(Ti)
　适用：1、盐，如：（1）氯化物（氯化物/镁/铝/钙/铵/钛等）
　　　　　　　　　 （2）钠盐、钾盐、铵盐、次氯酸盐、海水
　 　　 2、浓度小于50%氢氯化钾、氢氧化铵、氢氧化钡碱溶液
　不适用：盐酸、硫酸、磷酸、氢氟酸，氰氧化钡碱溶液
钽(Ta)
　适用：1、盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸）
　 　　 2、二氧化氯，氯化镁，次氯酸， ，乙酸铅等
　　　　3、硝酸（包括发烟硝酸）等氧化性酸，温度低于80℃的王水
　不适用：碱，氢氟酸
铂(Pt)
　适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）
　不适用：王水、铵盐

衬里材料选择：
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
内衬材料
名称
符号
性能
最高工作温度
适用液体
适用口径
 橡胶
氯丁橡胶
CR
耐磨性中等，耐一般低浓度的酸碱盐的腐蚀
＜80℃
自来水、工业用水、海水
DN50-2200
聚铵脂橡胶
PU
极好的耐磨性能，耐酸碱性能较差
＜60℃
纸浆、矿浆等浆液
DN25-500
  氟塑料
聚四氯乙烯
F4或
PTFE
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
＜180℃
腐蚀性强的酸碱盐液体
DN25-1200
四氯乙烯和六氟丙烯
译名：特氟隆FEP
F46或
FEP
化学性能略逊于F4
＜120℃
腐蚀性的酸碱盐液体
DN15-200
四氯乙烯和乙烯
F4或ETFE
化学性能略逊于F4

腐蚀性的酸碱盐液体
DN250-2200
塑料
聚乙烯
PO
化学性能稳定
＜60℃
污水
DN50-2200
聚苯硫醚
PPS

＜110℃
热水
DN50-2200
防护等级的选择：
1、IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为12.5L/s，距离为3m。
2、IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，如经常受水淹，应选用IP68，传感器安装在地面以上，应选用IP65。
附加功能的选择
LDE型智能电磁流量计的基本型已带显示，输出4-20mA和0-1kHz报警等功能，可根据实际情况加选其他附加功能。
3、分体安装：传感器需安装在地面以下或其他原因，应选择分体安装方式。
4、RD-485通讯：需转换器和其他设备通讯，则需选用RS-485通讯功能。
流量范围与口径对应表
口径(mm)
流量范围(m3/h)
口径(mm)
流量范围(m3/h)
φ15
0.06~6.36
φ450
57.23～5722.65
φ20
0.11～11.3
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
228.91～22890.6
φ80
1.81～180.86
φ1000
406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～176.25.
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6

产品图片

点击图片放大

图 1

图 2

图 3

FV3018/FV4018系列时差式超声波流量计是从管道外面测量管道内流体流量的仪器，安装时只要把检测器夹装在管道外壁上，不需要截管或停流。因此没有一般流量计所必须的法兰，也不存在介质泄漏、压力损失等问题。
被测流体可以是水、海水、污水或油、浆液之类的均匀液体，导电或非导电，有腐蚀性或无腐蚀性液体均可测量。
【简要说明】
● 方便测量，随时打印数据。
● 机内自带充电电源，便于户外携带、使用。
● 掉电保护功能，在线自诊断功能。
● 测量准确度高，从算法上消除了环境温度对测量值的影响。
【性能特点】
测量液体：单一纯净流体，浊度小于10000ppm，粒径小于1mm
管道材料：钢，铸铁，PVC管材等超声波可穿透的满管，质地致密，无严重腐蚀结垢，允
许薄层质密衬里
管衬材料：橡胶，环氧沥青，玻璃钢，砂浆等，或无衬里
管径范围： DN13mm~6000mm
流速范围： -16m/s~0~+16m/s,双向流
准 确 度： ±1.0%显示值标准条件下。
线 性 度： 0.5%。
直管段长：上游>10D，下游>5DD:管径
显示方式： 双行20字符液晶显示
环境温/湿度： 主机-20℃~+50℃;传感器-20℃~+120℃，传感器可浸水工作，水深小于2m。
外部形态： 主机270mm＊280mm＊130mm,重量5.5Kg带打印机

 JY－LWGY系列燃料油流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛适用于润滑油.植物油.柴油.石油.等多种油产品..........测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表. 该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
    该类燃料油流量产品具有脉冲信号输出型、电流信号输出型、现场显示型等，可满足各种不同的使用要求。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
二、产品特点
1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3. 适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3-4kHz），信号分辨力强；
5. 范围度宽，中大口径可达1:20，小口径为1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

三、测量范围及工作压力
仪表口径（mm）
正常流量范围（m3/h）
扩展流量范围（m3/h）
耐受压力（MPa）
DN4
0.04～0.25
0.04～0.4
6.3
DN6
0.1～0.6
0.06～0.6
6.3
DN10
0.2～1.2
0.15～1.5
6.3
DN15
0.6～6
0.4～8
6.3 2.5（法兰）
DN20
0.8～8
0.45～9
6.3 2.5（法兰）
DN25
1～10
0.5～10
6.3 2.5（法兰）
DN32
1.5～15
0.8～15
6.3 2.5（法兰）
DN40
2～20
1～20
6.3 2.5（法兰）
DN50
4～40
2～40
2.5（法兰）
DN65
7～70
4～70
2.5（法兰）
DN80
10～100
5～100
2.5（法兰）
DN100
20～200
10～200
2.5（法兰）
DN125
25～250
13～250
1.6（法兰）
DN150
30～300
15～300
1.6（法兰）
DN200
80～800
40～800
1.6（法兰）

四、选型表
型号
说明
LWGY─
□
/□
/□
/□
/□
/□
公
称
通
径
4

4mm，标准量程0.04～0.25m3/h 宽量程为0.04～0.4m3/h
6
6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
10
10mm，标准量程0.2～1.2m3/h，宽量轮为0.15～1.5m3/h
15
15mm，标准量程0.6～6m3/h，宽量轮为0.4～8m3/h
20
20mm，标准量程0.8～8m3/h，宽量轮为0.45～9m3/h
25
25mm，标准量程1～10m3/h，宽量轮为0.5～10m3/h
32
32mm，标准量程1.5～15m3/h，宽量轮为0.8～15m3/h
40
40mm，标准量程2～20m3/h，宽量轮为1～20m3/h
50
50mm，标准量程4～40m3/h，宽量轮为2～40m3/h
65
65mm，标准量程7～70m3/h，宽量轮为4～70m3/h
80
80mm，标准量程10～100m3/h，宽量轮为5～100m3/h
100
100mm，标准量程20～200m3/h，宽量轮为10～200m3/h
125
125mm，标准量程25～250m3/h，宽量轮为13～250m3/h
150
150mm，标准量程30～300m3/h，宽量轮为15～300m3/h
200
200mm，标准量程80～800m3/h，宽量轮为40～800m3/h
类型
N
+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
A
4-20mA二线制电流输出
B
电池供电现场显示型
C
现场显示/4～20mA 两线制电流输出
精度
05
精度0.5级
10
精度1.0级
涡轮类型
W
宽量程涡轮
S
标准涡轮
材质
S
304不锈钢
L
316（L）不锈钢
防爆
N
脉冲输出基本型，非防爆产品
E
防爆型（防爆等级：ExdIIBT6）

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式 非防爆型涡轮流量计测量水，需要4-20mA信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，测量范围为标准量程，其产品型号应为：LWGY-40(FL)A /05/S/S/N
wt-98烟气流量计
　不需要进行压力和温度修正，直接测量气体的质量流量。宽量程比。原理是流体吸收热的速度直接与质量流量相关。移动的气体分子撞击热电阻时吸收带走热量，流量越大，接触热电阻的分子越多，吸收的热量越多，热吸收与某种气体的分子数，热学特性和流动特性有关系。
　　一、产品简介
　　■气体质量测量领航者
　　■原装德国进口传感器
　　■恒功率方法测量
　　二、产品特点：
　　铂 RTD 传感器、高稳定性
　　实现高线性、高稳定性、高精度
　　量程比宽 100：1(可达1000：1)，可据用户要求可拓展
　　最小流量可测低至零，分辨率 0.001m／s
　　实现了大管径小流量高精度测量(管道尺寸可至15m)
　　振动影响可忽略
　　直管段要求不高
　　压力损失小，可忽略
　　与介质的温度、压力无关、介质温度自补偿
　　专有高温软件，介质温度可达 500℃，
　　采用高湿软件，实现高湿气体高精度测量
　　对流量信号键入在线动态修正
　　液晶显示，瞬时流量、累积流量同时显示
　　对粉尘等小颗粒不敏感
　　在线不断流维护。

　　三、产品原理：
　　wt-98电厂烟气流量计是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量呈一定的比例关系。即该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。
　　利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。基于共同的数据模型：P／△T＝A＋B(Q)N＆＃8722；＆＃8722；-1.这里：P＆＃8722；＆＃8722；-耗散功率，△T＆＃8722；＆＃8722；-两个传感器之间的温差，A、B是与气体的热性能有关的系数。
　　恒温差原理：△T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。
　　恒功率原理：耗散功率不变，温度差△T与流体的流量Q成指数函数递减的关系。
　　四、性能指标：
　　测量范围：0＆＃8722；＆＃8722；120m／s(20℃，101.33KPa)
　　准确度：±1％的读数±0.5％满量程
　　重复性：±0.15％FS
　　环境温度范围：-40℃＆＃8722；80℃湿度小于90％RH
　　介质温度范围：-40-500℃
　　输出：流量：4-20mADC；温度：4-20mADC
　　非线性修正
　　通讯：RS232／RS485
　　供电电源：；24VDC 220V
　　可输出上下限继电器
　　瞬时流量／累积流量显示
　　清零功能
　　LCD显示
　　过程压力：＜1.6Mpa(根据要求拓展)
　　防护等级：IP65
　　防爆等级：ExdIICT4
　　烟气流量的测量的工况复杂，有泥水，腐蚀，管径大，传统的测量方法，易堵塞，而且基于差压原理，在压力较低的情况下，出现测量盲区。wt-98烟气流量计，采用恒功率方法测量，有效解决了高温／高湿的关键问题，而气体质量流量计测量大管径和低流速是固有的特性，实现了大管道的高精度测量。特殊材质加防腐涂层有效解决防腐的问题，可保证长周期高精度测量。而传感器只有两个光滑的探针，所以不存在堵的问题，如有泥水粘连探针，可加自动清扫装置即可。

DDZ- Ⅲ系列：DBF-A-Ⅲ矢量法兰式液位变送器(缺货)
　价　格：
元
　规　格：

　色　彩：

放入购买清单       放入预采购清单

生产厂商
..........................................................................................

简　　介
..........................................................................................

DBF矢量液位变送器，在自动调节系统中，主要用于检测，可连续测量粘性、腐蚀性、沉淀性、结晶性流体的压差，以及开口容器或受压容器的液位，它与节流装置开方器相配合也可以测量液体、气体、蒸汽的流量。

促销信息
..........................................................................................

详细信息
..........................................................................................

产品简介及主要参数:

□ 主要技术指标
基本型
输出电流：4～20mA DC
负载电阻：0～250Ω（接线电阻不大于100Ω）
灵敏限：0.1%
基本误差：±1%
来回变差：1%
工作压力：6.4Mpa
工作压力误差：≤±3%
工作条件：环境温度：－25℃～60℃
               相对湿度：≤95%
               机械振动：频率≤10～55Hz
振幅：≤0.15mm（双向）
供电电源：DC 24V±5%
消耗功率：≤6W
结构形式：现场安装
仪表管接头螺纹：M18×1.5
本安防爆标志：ibⅡBT4
隔爆标志：Exd I/
